AKD Betriebsanleitung | 9 Elektrische Installation
9.13.2 Encoder als zweites Feedback
9.13.2.1 Inkrementalgeber Eingang 5 V (X9)
An diesen Eingang kann ein 5 V A quad B-Encoder oder der Encoder-Emulationsausgang
eines anderen Verstärkers angeschlossen und als Master-Encoder, zweites Feedback,
Getriebe oder Nockeneingang verwendet werden. Parametereinstellung FB2.MODE = 0,
FB2.SOURCE=1.
Verwenden Sie den Eingang nicht als Anschluss für ein primäres Feedback!

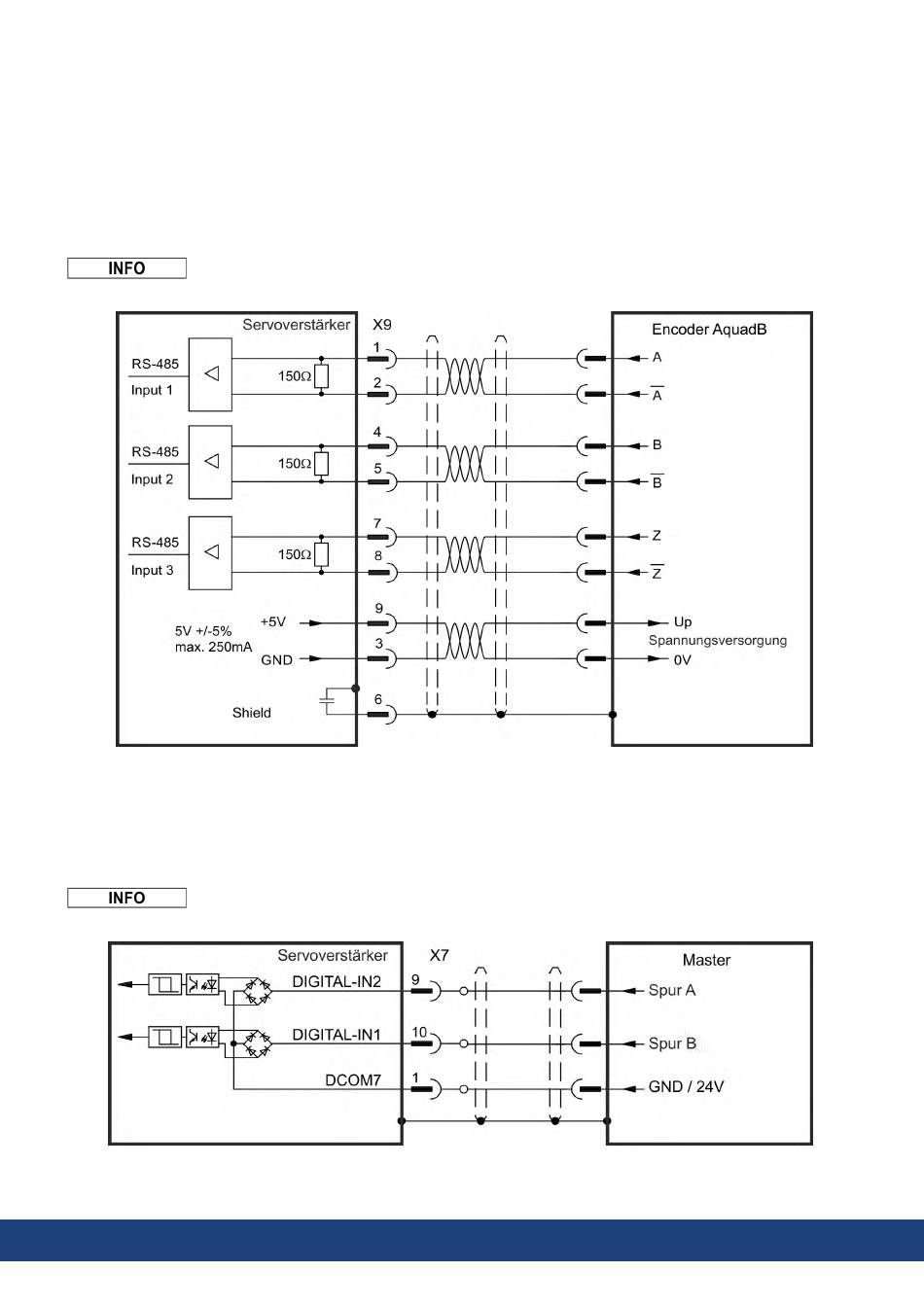

Anschlussbild
9.13.2.2 Inkrementalgeber Eingang 24 V (X7)
Ein 24 V Inkrementalgeber kann an die digitalen Eingänge 1 und 2 angeschlossen und als
Master-Encoder, zweites Feedback, Getriebe oder Nockeneingang verwendet werden.
Parametereinstellung FB2.MODE = 0, FB2.SOURCE=2.
Verwenden Sie den Eingang nicht als Anschluss für ein primäres Feedback!
Anschlussbild
