9.12.7 Hiperface DSL

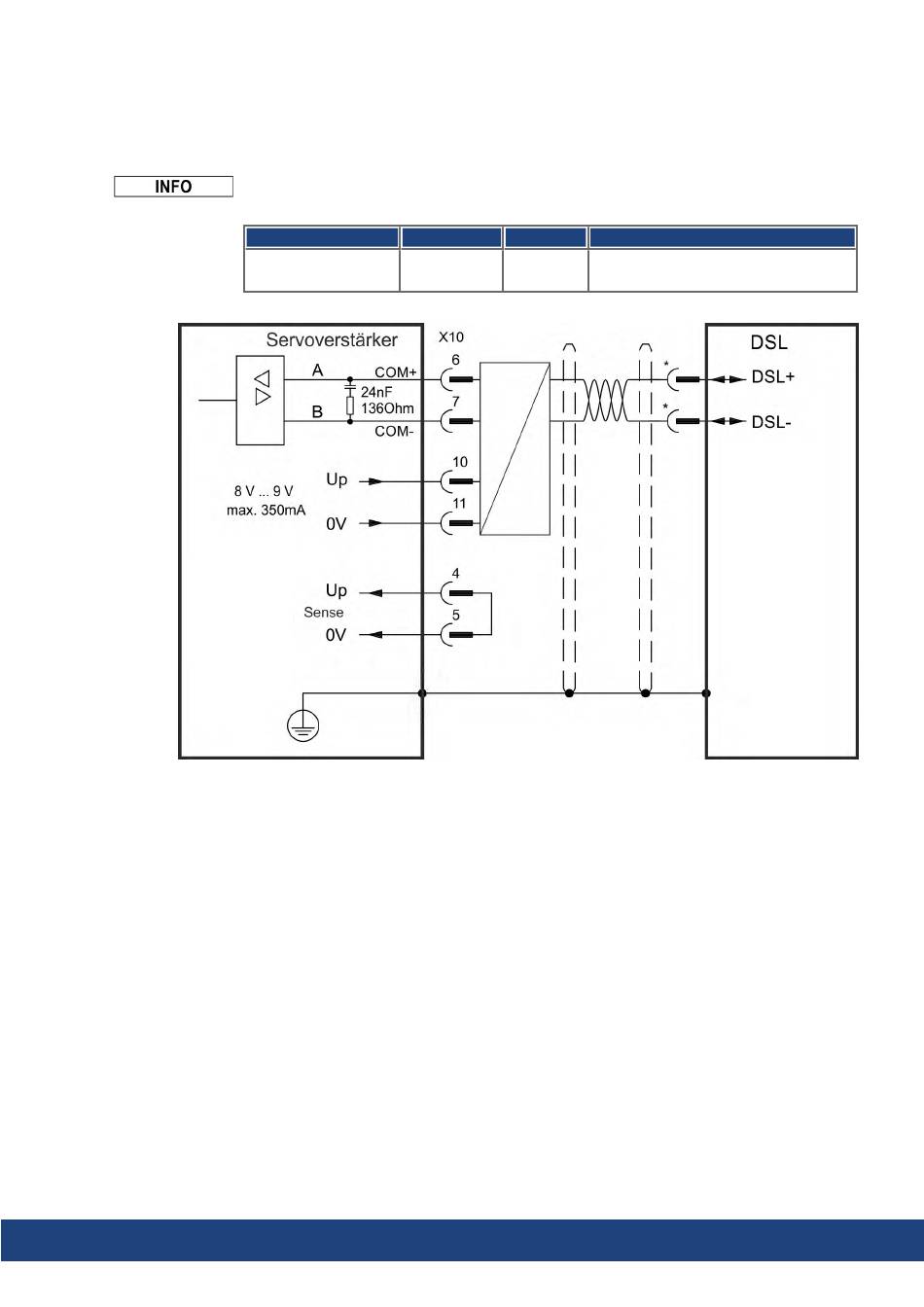

Das folgende Diagramm zeigt den Anschluss des (Zweidraht) Hiperface DSL Rück-
führsystems.
Hiperface DSL kann mit einem speziellen Kollmorgen Anschlusskabel benutzt werden.
Maximale Kabellänge bis zu 25 m.
Hiperface DSL
Typ FBTYPE
46
Up Bemerkungen
8 bis 9 V ab FW 1.9,
nur mit Kollmorgen Kabeln
* Pin-Zuordnung auf der Motorseite siehe Motordokumentation.
