AKD Betriebsanleitung | 9 Elektrische Installation
9.14.7 Digitale Ausgänge (X7/X8/X9)
9.14.7.1 Digitale Ausgänge 1 und 2
Der Servoverstärker bietet 2 digitale Ausgänge (X7/5 bis X7/8, (➜ # 151). Wählen Sie die
gewünschte Funktion in der Setup-Software aus. Es können Meldungen von vor-
programmierten Funktionen, die im Servoverstärker gespeichert sind, ausgegeben wer-
den. Eine Liste dieser vorprogrammierten Funktionen ist in der Setup Software enthalten.
Wenn eine Funktion zugewiesen wurde, muss der Parametersatz im Servoverstärker
gespeichert werden.
Technische Eigenschaften

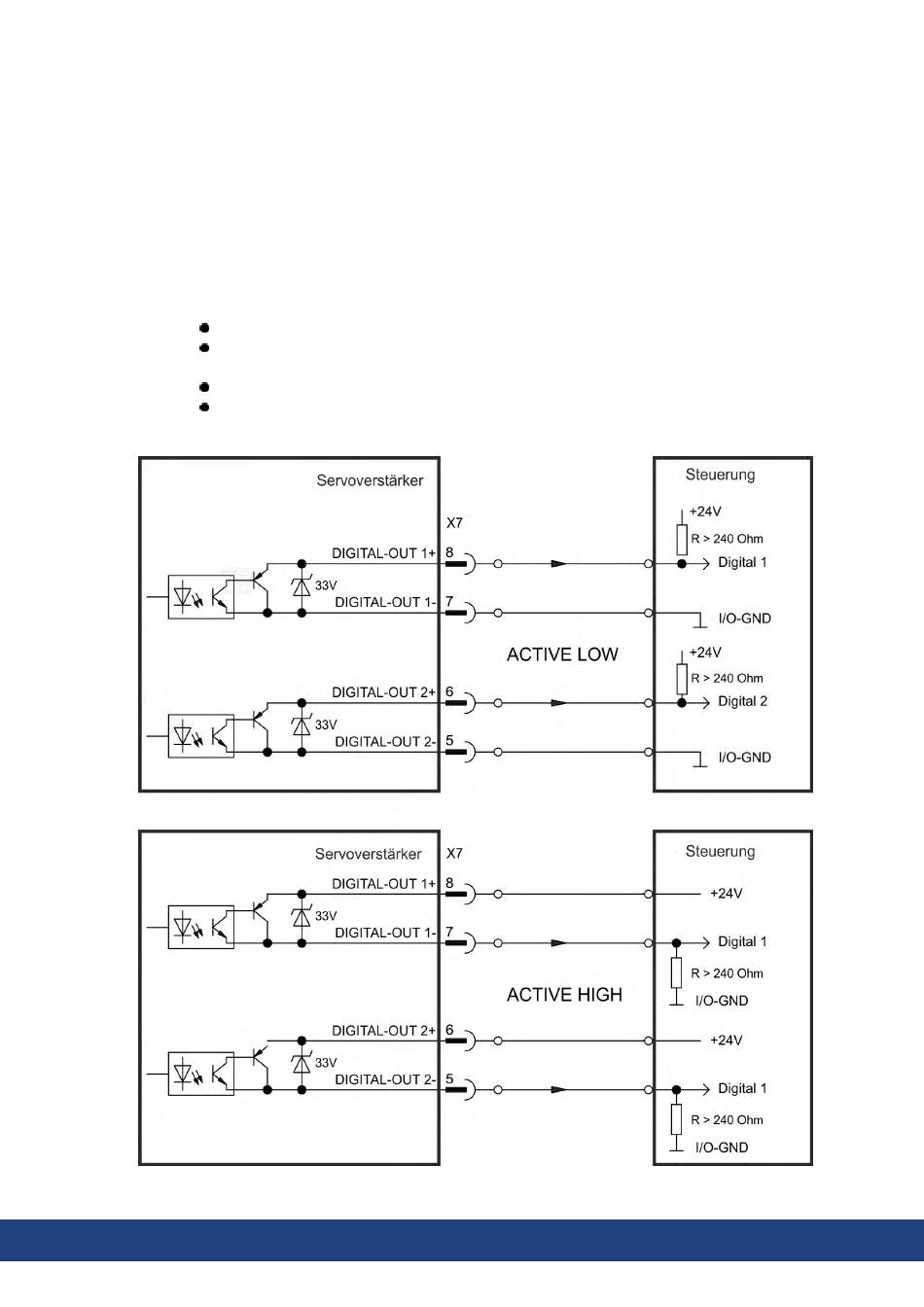

Anschlussbild
165 Kollmorgen | kdn.kollmorgen.com | Mai 2022
24 V I/O-Stromversorgung an Klemmen X7/8 und X7/6, 20 V DC bis 30 V DC
Alle digitalen Ausgänge sind potentialfrei,
DIGITAL OUT 1/2: Klemmen X7/7-8 und X7/5-6), max.100 mA
Kann als aktiv low oder aktiv high verdrahtet werden (siehe folgende Beispiele)
Aktualisierungsrate: 250 µs
