9.7.3 Schirmanschluss an den Servoverstärker
Sie können die Kabelschirmung mit Schirmblechen, Schirmanschlussklemmen und einem
Motorstecker mit Zugentlastung und Schirmbleche direkt an den Servoverstärker anschlie-
ßen.

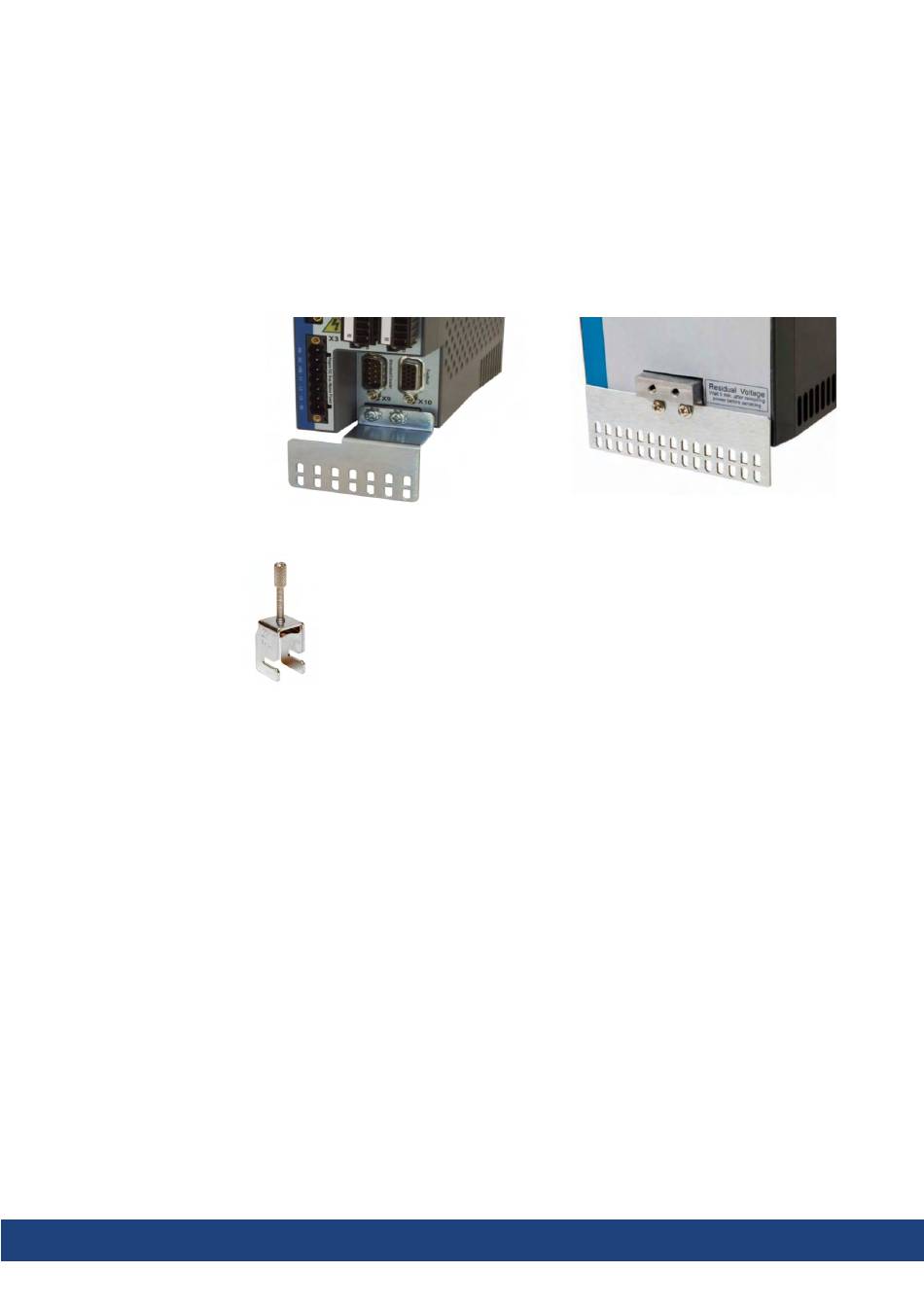

9.7.3.1 Schirmbleche
Montieren Sie die Schirmbleche wie auf den folgenden Abbildungen gezeigt am Ser-
voverstärker.
L-förmiges Schirmblech (nur in Europa)
9.7.3.2 Schirmanschlussklemmen
9.7.3.3 Motorstecker X2 mit Schirmanschluss
Anschluss der Motorleistung mit Gegenstecker mit Zugentlastung.
Typen AKD-x0306 bis x1206:
Verwenden Sie Schirmanschlussklemmen (siehe Zubehörhandbuch). Diese
werden in die Schirmbleche eingehakt und gewährleisten einen optimalen
Kontakt zwischen der Schirmung und dem Schirmblech.
Kollmorgen empfiehlt die Verwendung von Schirmklemmen des Typs Phoenix
Contact SK14 mit einem Klemmbereich von 6 bis 13 mm.
AKD Betriebsanleitung
Typen AKD-x02406 & xzzz07:
flaches Schirmblech
