AKD Betriebsanleitung | 9 Elektrische Installation
9.9 DC-Bus-Zwischenkreis (X3, X14)
Der Zwischenkreis kann parallel angeschlossen werden, so dass die Bremsleistung zwi-
schen allen Verstärkern aufgeteilt wird, die an denselben DC-Bus-Zwischenkreis ange-
schlossen sind. Jeder Servoverstärker muss einen eigenen Anschluss an die
Netzspannung besitzen, auch wenn der Zwischenkreis verwendet wird. Servoverstärker,
die in der Applikation häufig generatorisch arbeiten, sollten neben Geräte platziert werden,
die häufig Energie aufnehmen. Dies verrringert den Stromfluss über größere Ent-
fernungen. Sicherungen sind bei Bedarf vom Nutzer bereitzustellen (➜ # 44).
Die Geräte können zerstört werden, wenn die DC-Bus-Spannungen unterschiedlich sind.
Nur Servoverstärker mit einer Netzversorgung vom selben Stromnetz (identische Netz-
spannung) dürfen über den DC-Bus-Zwischenkreis angeschlossen werden. AKD-x048
dürfen nur mit AKD-x048 verbunden werden.
Die Phasenausfallüberwachung / Netzüberwachung arbeitet bei Verstärkern im ver-
bundenen Zwischenkreis nicht. Der Ausfall einer Netzphase wird nicht erkannt. Eine
externe Phasenausfallüberwachung ist zum Schutz der Endstufe erforderlich.
117 Kollmorgen | kdn.kollmorgen.com | Mai 2022
Die Summe der Nennströme aller zu einem AKD-x003 bis 024 parallel geschalteten
Servoverstärker darf 48 A nicht überschreiten. Beispiele: 024-024-024, 012-012-024-
012
Verwenden Sie ungeschirmte 6 mm² Einzeladern bis max. 200 mm Länge oder abge-
schirmte 6 mm² Leitungen bei größeren Längen. Eine Sicherung als Leitungsschutz ist
dann nicht erforderlich.
Die Summe der Nennströme aller zu einem AKD-x048 parallel geschalteten AKD-x048
darf 96 A nicht überschreiten. Parallelschaltung nur mit AKD-x048. Beispiel: 048-048-
048
Verwenden Sie ungeschirmte 16 mm² Einzeladern bis max. 300 mm Länge oder abge-
schirmte 16 mm² Leitungen bei größeren Längen.

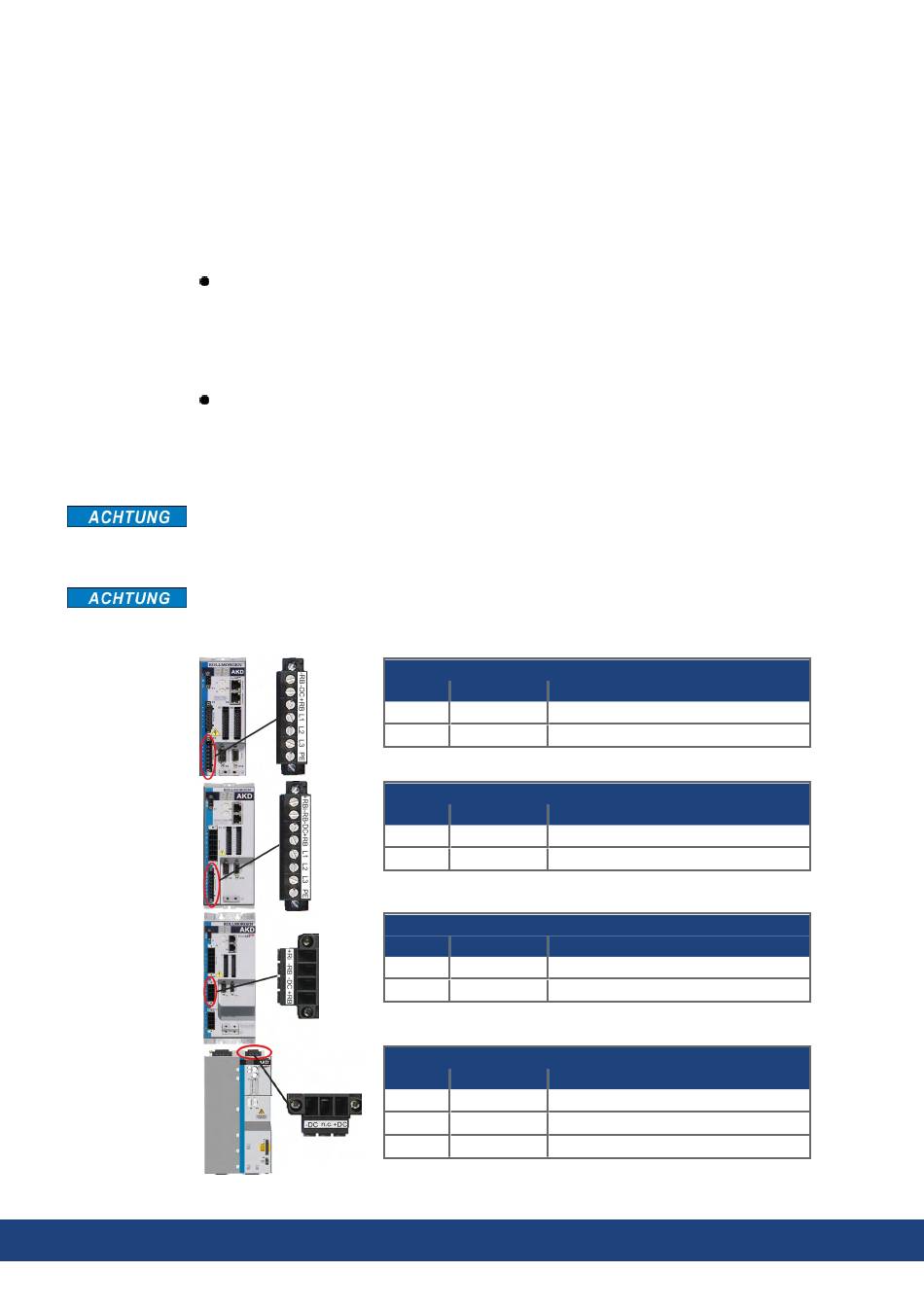

AKD-x00306 bis AKD-x00606 (X3)
AKD-x01206 (X3)
AKD-x02406 & AKD00307 bis AKD02407 (X3)
AKD04807 (X14)
Hinweis: Parallelschaltung nur mit AKD-x048.
Pin Signal Beschreibung
2 -DC DC-Bus-Zwischenkreis minus
3 +DC (+RB) DC-Bus-Zwischenkreis plus
Pin Signal Beschreibung
3 -DC DC-Bus-Zwischenkreis minus
4 +DC (+RB) DC-Bus-Zwischenkreis plus
Pin Signal Beschreibung
3 -DC DC-Bus-Zwischenkreis minus
4 +DC (+RB) DC-Bus-Zwischenkreis plus
Pin Signal Beschreibung
1 -DC DC-Bus-Zwischenkreis minus
2 n.c. Nicht verbunden
3 +DC DC-Bus-Zwischenkreis plus
