14.2 Technische Daten des Motors
14.2.11.2
Zulässige Radialkräfte
Beschreibung
Aufgrund der Lageranordnung ist der 1FL2 für gerichtete Kräfte ausgelegt. Solche Kräfte treten
z. B. bei einem Riemenantrieb auf.
Alle Radialkräfte beziehen sich immer auf gerichtete Kräfte.
ACHTUNG
Motorschäden durch umlaufende Kräfte
Umlaufende Kräfte können Lagerbewegungen hervorrufen und dadurch Motorschäden
verursachen.
• Vermeiden Sie umlaufende Kräfte.
F
R
x
Bild 14-6
Die folgenden Diagramme zeigen die maximal zulässige Radialkraft für die betreffende
Motorbaugröße. Diese ist abhängig vom Kraftangriffspunkt und von der durchschnittlichen
Drehzahl für eine Lager-Nennlebensdauer (L10h) von 20000 h.

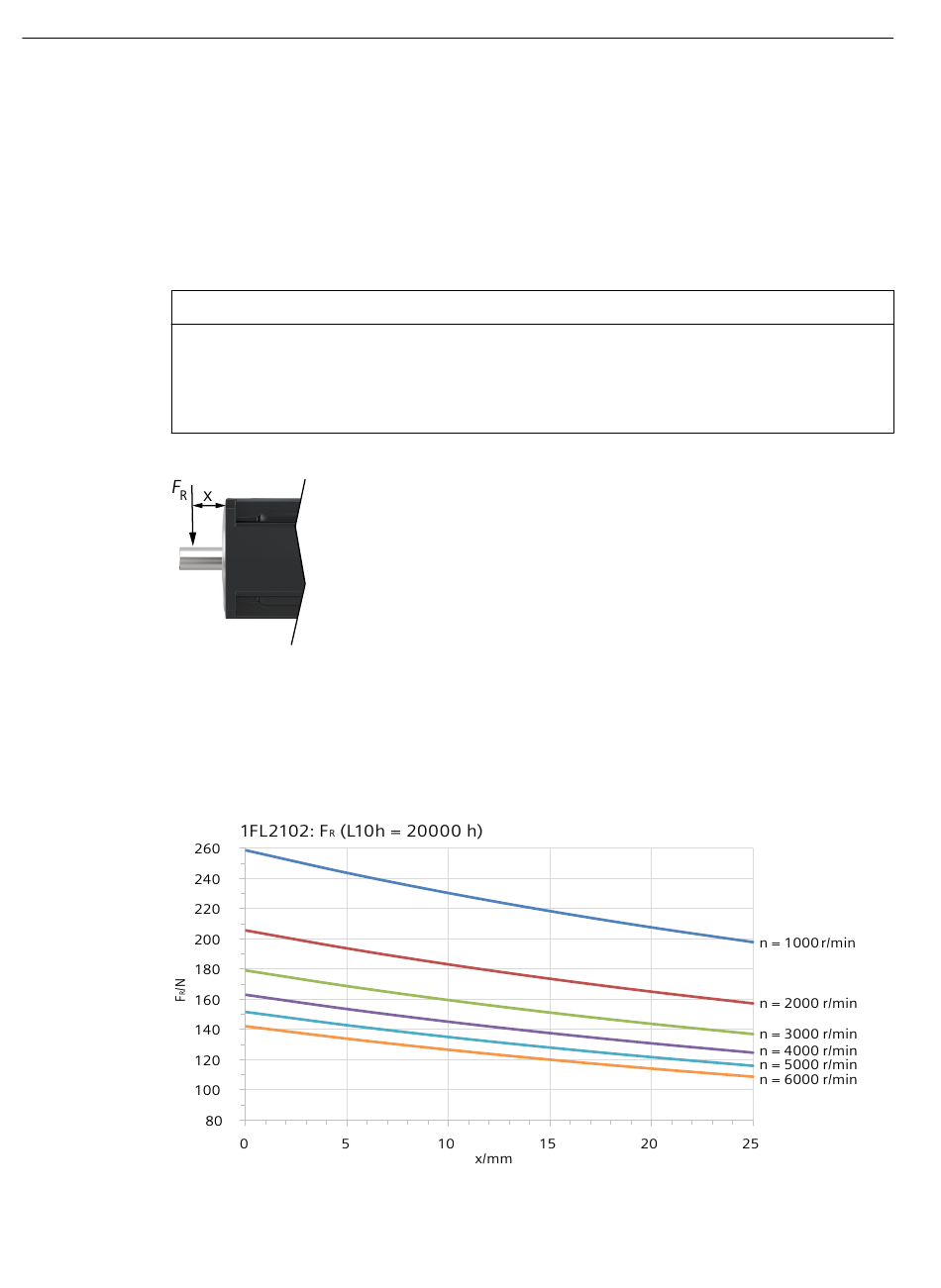

Bild 14-7
660
Angriffspunkt der Radialkräfte
Abstand zwischen dem Angriffspunkt der Radialkräfte und der Wellenschulter in mm
Angriffspunkt von Radialkräften F
Radialkraftdiagramm 1FL2102
am Wellenende
R
Servo-Antriebssystem SINAMICS S200 PROFINET mit SIMOTICS S-1FL2
Betriebsanleitung, 11/2023, FW V6.3, A5E51646752A AB
