A.4 Leitungen konfektionieren

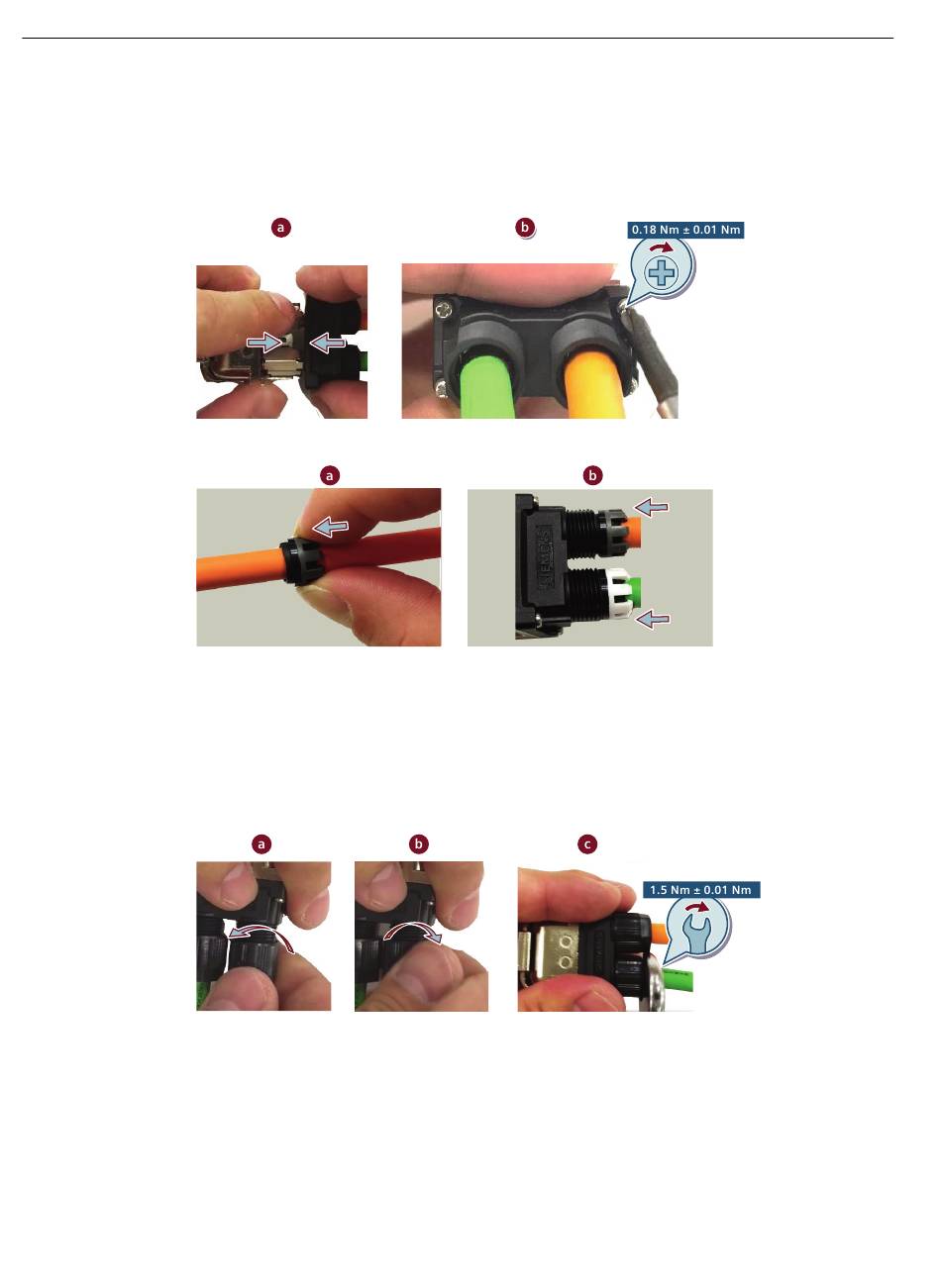

11.Montieren Sie Abdeck- und Dichtgehäuse.
– Halten Sie das Schirmhalteblech fest und schieben Sie das Dichtgehäuse auf das
– Ziehen Sie die Schrauben M2 mit einem Anziehdrehmoment von 0,18 Nm ± 0,01 an.
12.Setzen Sie die Dichtungen und die Schellen in das Dichtgehäuse ein.
13.Ziehen Sie die Kappen fest.
– Drehen Sie die Kappen dem jeweiligen Gewinde des Dichtgehäuses und der Kappen
– Drehen Sie die Kappen im Uhrzeigersinn.
– Ziehen Sie die Kappen mit einem Schraubenschlüssel mit einem Anziehdrehmoment von
Weitere Informationen
Weitere Informationen zum Anschluss von Motor und Umrichter finden Sie im Abschnitt "Motor
anschließen (Seite 135)".
912
Abdeckgehäuse.
entsprechend gegen den Uhrzeigersinn.
1,5 Nm ± 0,01 fest.
Servo-Antriebssystem SINAMICS S200 PROFINET mit SIMOTICS S-1FL2
Betriebsanleitung, 11/2023, FW V6.3, A5E51646752A AB
