Für weitere Traces, die Sie für einen S200-Antrieb anlegen, sind keine Signale voreingestellt.
Es können bis zu acht Signale ausgewählt werden.
• Mögliche Taktzeiten:
Im Eingabefeld "Takt" der Tracekonfiguration können Sie die Taktzeit eingeben, mit der die
Trace-Aufzeichnung erfolgen soll. Die Mindesttaktzeit für einen S200-Antrieb beträgt
0,125 ms.
• Signal-Bits anhand von Klartextbeschreibungen auswählen:
Über die Auswahl einer Triggervariable haben Sie in der Trace-Konfiguration die Möglichkeit,
einzelne Signal-Bits anhand von Klartextbeschreibungen (z. B.
"Antriebsregelung.Steuerwort Ablaufsteuerung.EIN / AUS1") anzuzeigen und direkt
auszuwählen. Nachfolgend wird am Beispiel der Trigger-Variable
"Antriebsregelung.Steuerwort Ablaufsteuerung" beschrieben, wie Sie ein einzelnes Signal-
Bit auswählen und ein Trigger-Ereignis einstellen können.
Weitere Informationen
Weitere Informationen zur Trace-Funktion und ‑Konfiguration in TIA Portal erhalten Sie im
Informationssystem von TIA Portal.
Beispiel

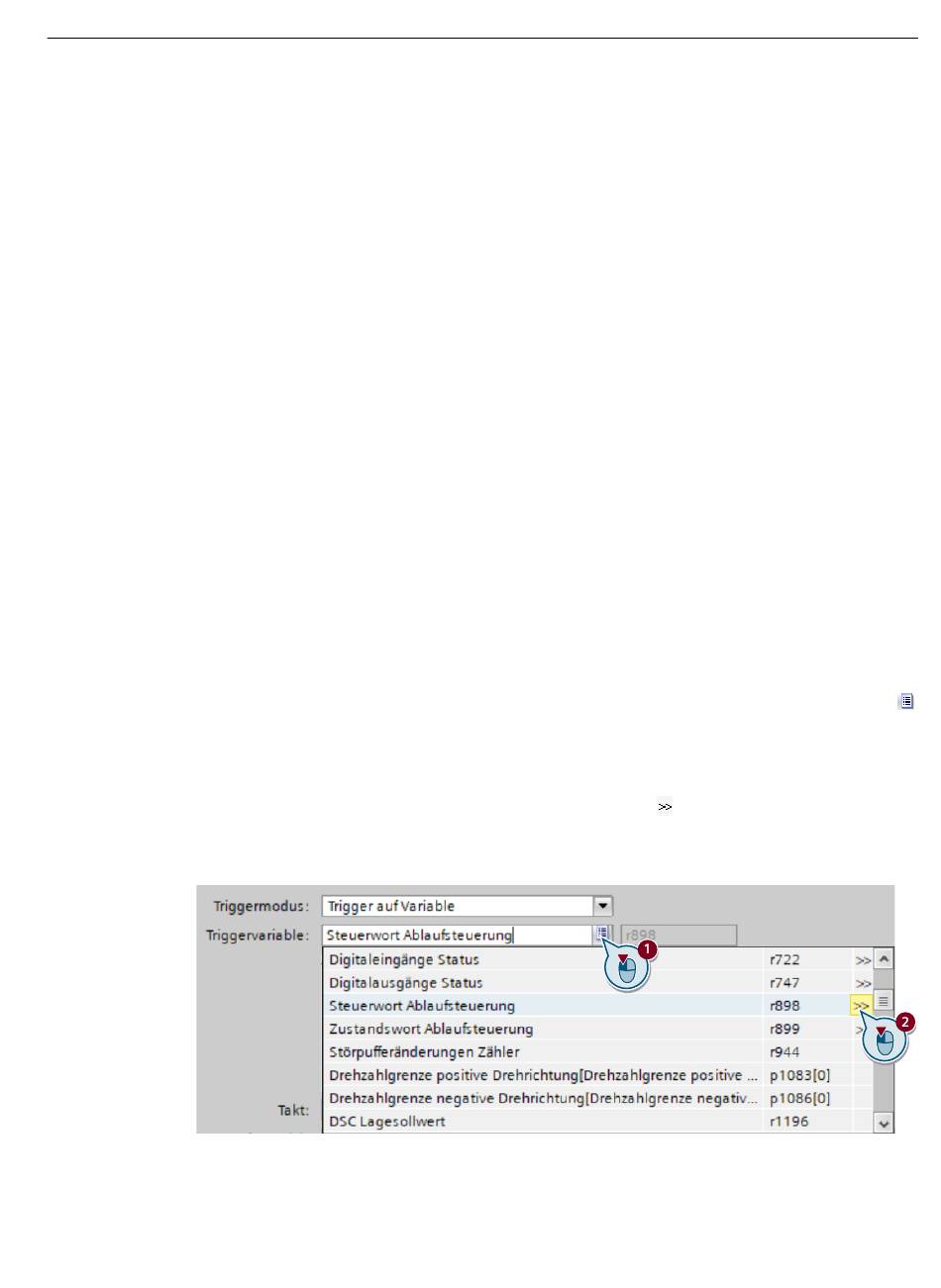

In der folgenden Anwendung wollen Sie die Grundeinstellungen für eine Trace-Auswertung
vornehmen.
1. Legen Sie einen Triggermodus (z. B. "Trigger auf Variable") über die Klappliste "Triggermodus"
fest.
2. Um die Signalauswahl-Tabelle zu öffnen, klicken Sie im Eingabefeld "Triggervariable" auf
Die Signalauswahl-Tabelle wird angezeigt.
3. Scrollen Sie in der Signalauswahl-Tabelle zum gewünschten Signal (z. B.
"Steuerwort Ablaufsteuerung").
4. Klicken Sie in der Zeile mit dem gewünschten Signal auf
öffnen.
Die Bit-Auswahltabelle zeigt die Bits des ausgewählten Signals in Klartext an (z. B.
"Steuerwort Ablaufsteuerung.EIN / AUS1").
5. Wählen Sie das gewünschte Bit aus.
Das ausgewählte Bit wird in "
Servo-Antriebssystem SINAMICS S200 PROFINET mit SIMOTICS S-1FL2
Betriebsanleitung, 11/2023, FW V6.3, A5E51646752A AB
①
" angezeigt.
Inbetriebnehmen (Startdrive)
8.10 Mit Trace-Funktion prüfen
, um die Bitauswahl-Tabelle zu
.
