6.5 Motor anschließen
Hinweis
Um elektromagnetische Störungen an elektronischen Komponenten zu vermeiden, achten Sie
1)
darauf, dass Sie verschiedene Spannungsversorgungen für die Bremse und das
Bremsensteuerungssignal verwenden.
Die Motorhaltebremse kann über das Bremsensteuerungssignal des Digitalausgangs und
2)
einen externen Not-Halt gesteuert werden.
Installieren Sie einen Varistor, um die Stoßspannung oder den Stoßstrom zu unterdrücken,
3)
die/der durch das Relais (RY) bei dessen Ein-/Ausschalten erzeugt wird.
Verwendeter Varistor (V) für die Spannungsversorgung der Bremse
Hinweis
Die folgenden Daten zum Varistor werden basierend auf Motoren mit geringem
Trägheitsmoment und einer Bemessungsleistung von 2 kW bereitgestellt. Die Daten gelten
jedoch auch für Motoren mit geringem Trägheitsmoment und anderen Leistungsbereichen.

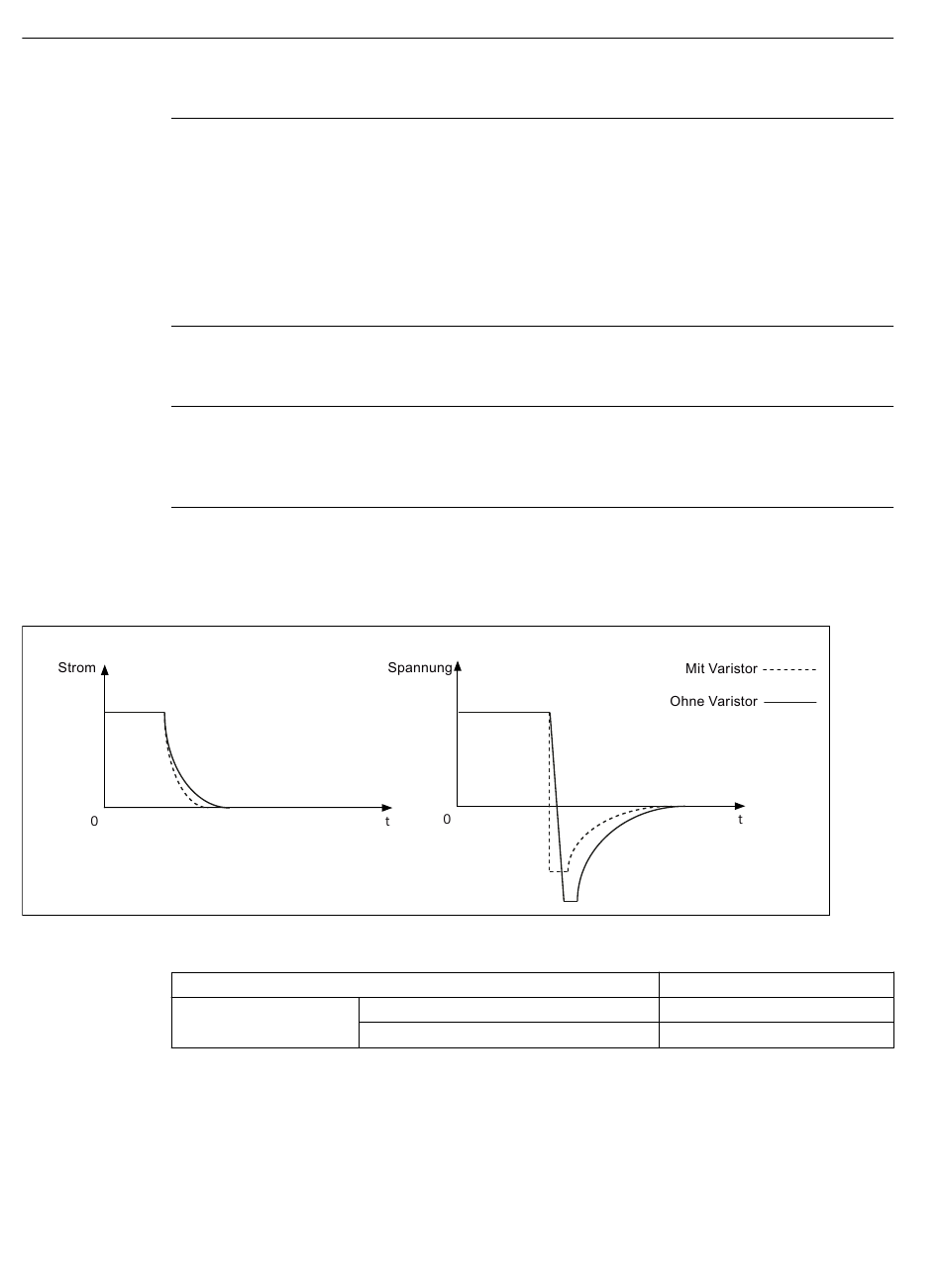

Beim Treffen von Entscheidungen zur Verwendung eines Varistors müssen die folgenden
Stromzeit- und Spannungszeitkenndaten berücksichtigt werden, um Überspannungen oder
Überströme zu unterdrücken:
Sie können einen geeigneten Varistor gemäß der folgenden Tabelle auswählen:
Spannungsversorgung der Bremse
Bestellinformationen
142
Hersteller
Modell
Servo-Antriebssystem SINAMICS S200 PROFINET mit SIMOTICS S-1FL2
Betriebsanleitung, 11/2023, FW V6.3, A5E51646752A AB
DC 24 V
EPCOS
S20K20
