14.2 Technische Daten des Motors

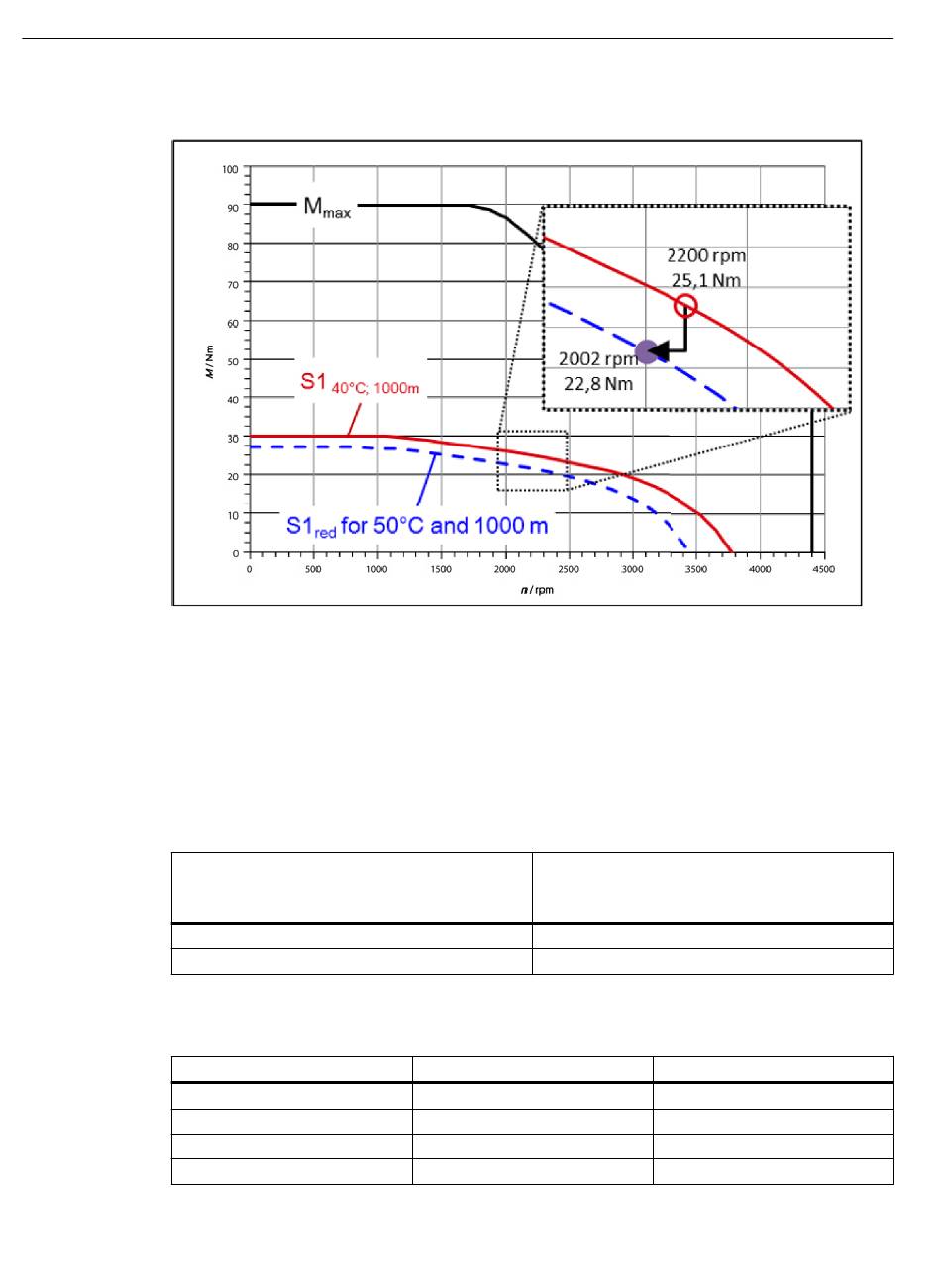

Grafische Darstellung der Derating-Faktoren
Faktoren zum Reduzieren der Zwischenkreisspannung in Abhängigkeit von der
Aufstellhöhe
Bei Aufstellhöhen ab 2000 m über NN ist die Spannungsfestigkeit der Motorisolation
reduziert. Prüfen Sie, ob eine Begrenzung der Zwischenkreisspannung nötig ist.
Reduzieren Sie die zulässige Zwischenkreisspannung wegen des sinkenden Luftdrucks mit
zunehmender Aufstellhöhe.
Tabelle 14-17 Grenzwerte für die Zwischenkreisspannung bei Motoren der Reihe 1FL2 bei
Motoren mit folgender Bemessungsdrehzahl in
Tabelle 14-18 Typische Zwischenkreisspannung der SINAMICS-Umrichter
652
Aufstellhöhen kleiner 2000 m NN
der Artikelnummer
1FL2☐☐☐-☐☐X☐☐..., X =
G
C, F
Netz
1 AC 200 V
1 AC 240 V
3 AC 200 V
3 AC 240 V
Max. zulässige Umrichter-Zwischenkreisspan‐
Einspeisung
Ungeregelt
Ungeregelt
Ungeregelt
Ungeregelt
Servo-Antriebssystem SINAMICS S200 PROFINET mit SIMOTICS S-1FL2
Betriebsanleitung, 11/2023, FW V6.3, A5E51646752A AB
nung in V
375
720
Zwischenkreisspannung in V
230
276
270
324
