2 Hardware
2.5.1 TI – Strommesseingänge und Erdstrommesseingang
Verwenden Sie einen Drehmomentschlüssel, um die korrekten Anzugsmomente zu
gewährleisten:
• Schrauben für die Befestigung des Stromeingangssteckers:
◦ Anzugsmoment: 0,3 Nm
• Schrauben für den Stromwandleranschluss:
◦ empfohlenes Anzugsmoment: 1,35 Nm
◦ maximal erlaubtes Anzugsmoment: 2,0 Nm
Anschlussquerschnitt:
• 1 x oder 2 x 2,5 mm² (2 x AWG 14) mit Aderendhülse, oder:
• 1 x oder 2 x 4,0 mm² (2 x AWG 12) mit Ringkabelschuh oder Kabelschuh, oder:
• 1 x oder 2 x 6 mm² (2 x AWG 10) mit Ringkabelschuh oder Kabelschuh.
Recommended:
Maximalwert:

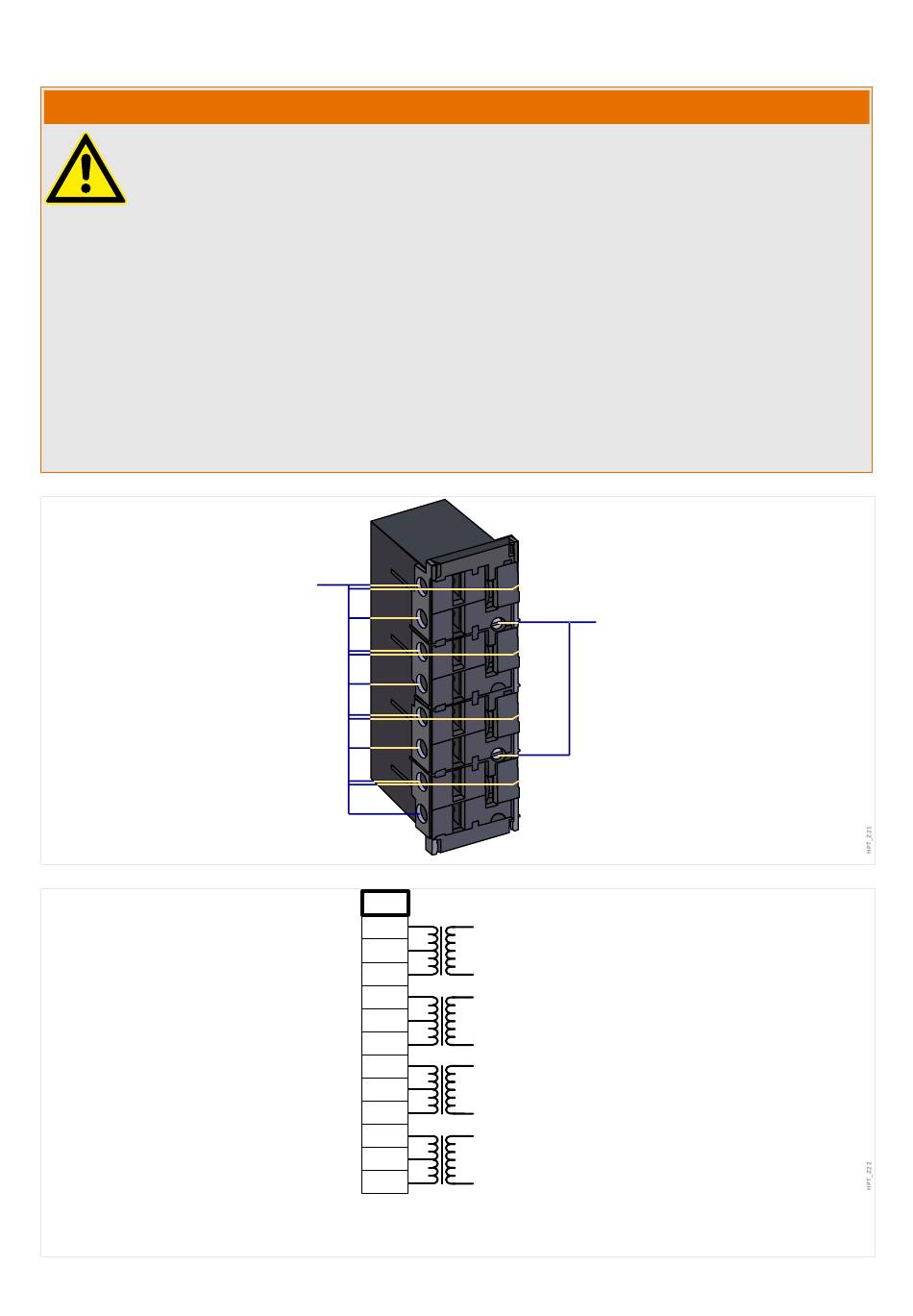

Abb. 15: TI – Klemmenbelegung
98
WARNUNG!
1,35 Nm
11,9 lb⋅in
2,0 Nm
17,7 lb⋅in
X?.
1A
1
5A
2
N
3
1A
4
5A
5
N
6
1A
7
5A
8
N
9
1A
10
5A
11
N
12
0,3 Nm
2,65 lb⋅in
IL1
IL2
IL3
IE
