Seg HighPROTEC MRI4 Handbuch Seite 313

Signal Breaker CLOSE
Signal Breaker OPEN
Signal Breaker Ready
Trip Command 50P[x]
Trip Command 51P[x]
Trip Command XX[x]
Trip Command 27[x]
Trip Command 59[x]
Trip Command XX[x]

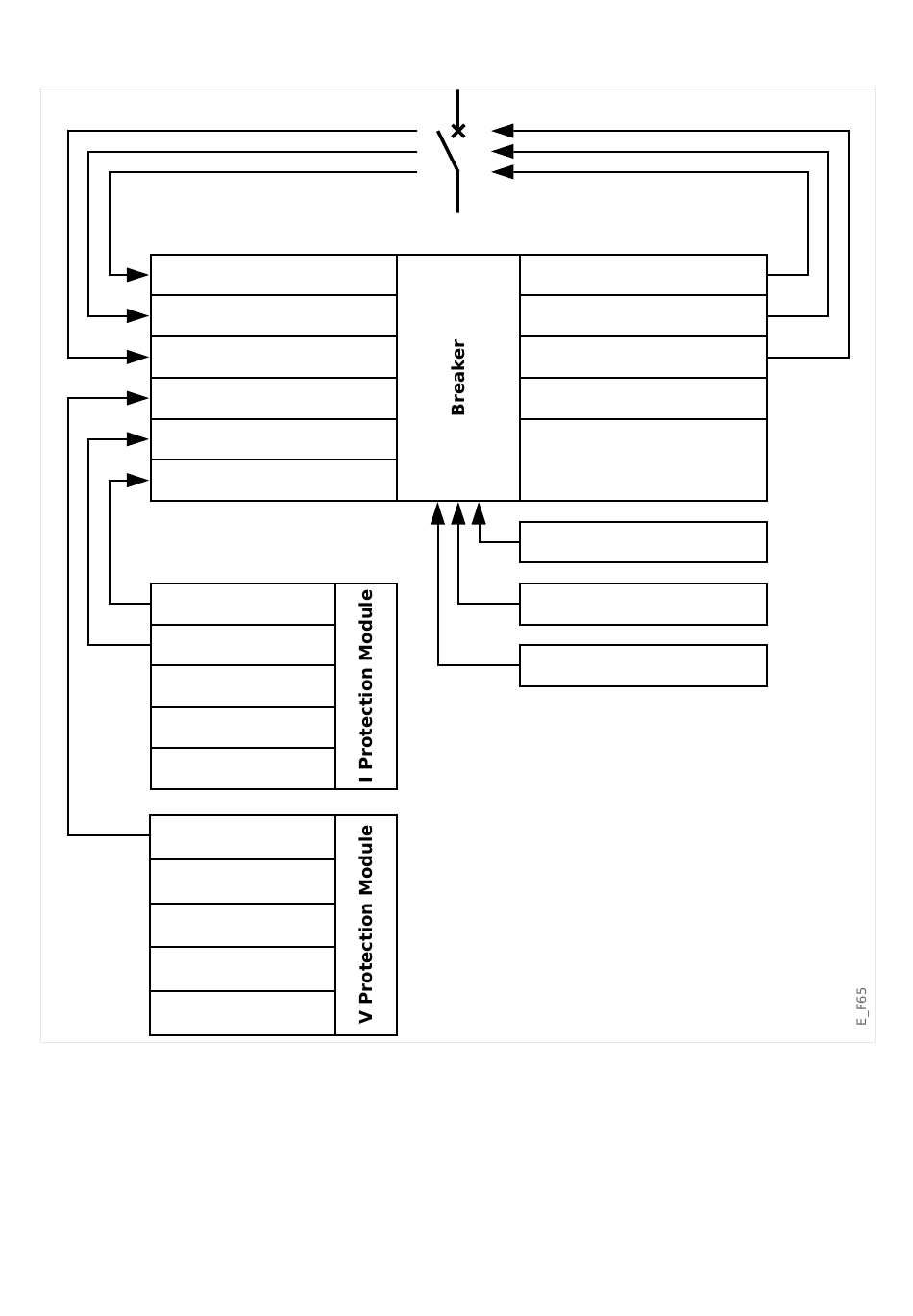

Im Menü [Steuerung / Qxx / Ausl Manager] (wobei „Qxx" die Bezeichnung des
Schaltgerätes gemäß Abzweigsteuerbild ist) gibt es Einstellparameter »AUS Bef n«, auf
die man die erforderlichen Schutz-Auslösebefehle rangiert. In diesem sogenannten
Auslösebefehlsmanager werden alle Auslösebefehle durch eine ODER-Logik
zusammengeführt und bewirken dann einen Schaltgerät-Auslösebefehl.
Nur dieser vom Auslösebefehlsmanager generierte Schaltgerät-Auslösebefehl wird
tatsächlich an das Schaltgerät gesandt. Das bedeutet, dass nur diejenigen Auslösebefehle
zu einem Fall des Schaltgeräts führen, die hier rangiert wurden.
MRI4-3.7-DE-MAN
Trigger [x]
Trigger [x]
Trigger [x]
Breaker OPEN Command
Breaker CLOSE Command
Protection Trip Command
Position Indication:
OPEN, CLOSE,
Indeterminated,
Disturbed
SCADA
Autoreclosure CLOSE
MRI4
5 Steuerung / Schaltgeräte-Manager
5.2 Konfiguration der Schaltgeräte
HMI
313
