MRI4 – Abgangsschutz
Das MRI4 ist ein hochpräzises und zuverlässiges Schutzgerät mit neuester Dual-Core-
Prozessortechnologie und einfachster Bedienung. Das MRI4 besitzt mehrere dreiphasige
Auslösestufen für den Überstrom-, Kurzschluss- und Erdschlussschutz mit abhängigen
(AMZ) und unabhängigen (UMZ) Auslösekennlinien. Das MRI4 ist gleichfalls für isolierte,
kompensierte, widerstands- oder starr geerdete Netze geeignet. Es findet Einsatz in
Strahlennetzen oder offenen Ringsystemen mit einseitiger Einspeisung. Ebenso dient es
als Reserveschutz in Differenzialschutzanwendungen für Generatoren, Transformatoren,
Sammelschienen und Leitungen. Für Freileitungen steht optional eine automatische
Wiedereinschaltung zu Verfügung.
Das intuitive Bedienkonzept mit Plausibilitätsprüfung sowie umfangreichen
Inbetriebnahmefunktionen wie zum Beispiel dem integrierten Fehlersimulator
ermöglichen eine sichere und zeitoptimierte Inbetriebnahme. Die Parametrier- und
Analysesoftware Smart view ist durchgängig über die gesamte Gerätefamilie einsetzbar.
Funktionsübersicht
MRI4
74 TC
3
60L
1
CLK (IRIG-B00X)

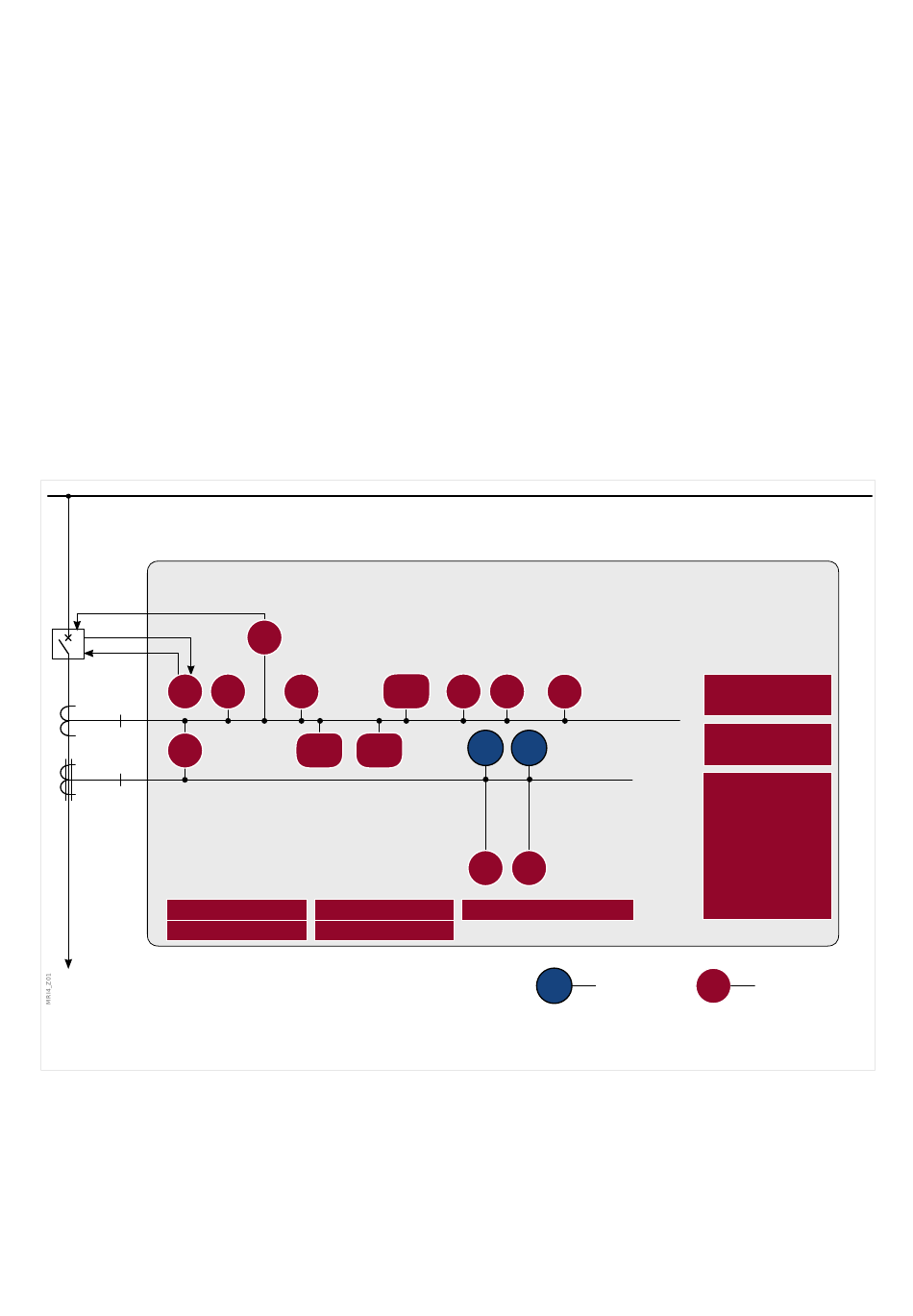

Abb. 1:
Funktionsübersicht für das MRI4.
MRI4-3.7-DE-MAN
79
Inrush
46
49
FAS
KLA
Steuerung
SNTP
Schaltgerätewartung
50
51
50 BF
50Ns
51Ns
50
51
N/G
N/G
LGC (Logik)
Option
MRI4
1 MRI4 – Abgangsschutz
MET (Gemessene
und berechnete Werte)
I, IE, theta , IH2 , I2>
Rekorder:
SER (Ereignisse)
DDR (Störungen)
DFR (Fehler)
Statistik
Trend
Standard
11
