Seite 1

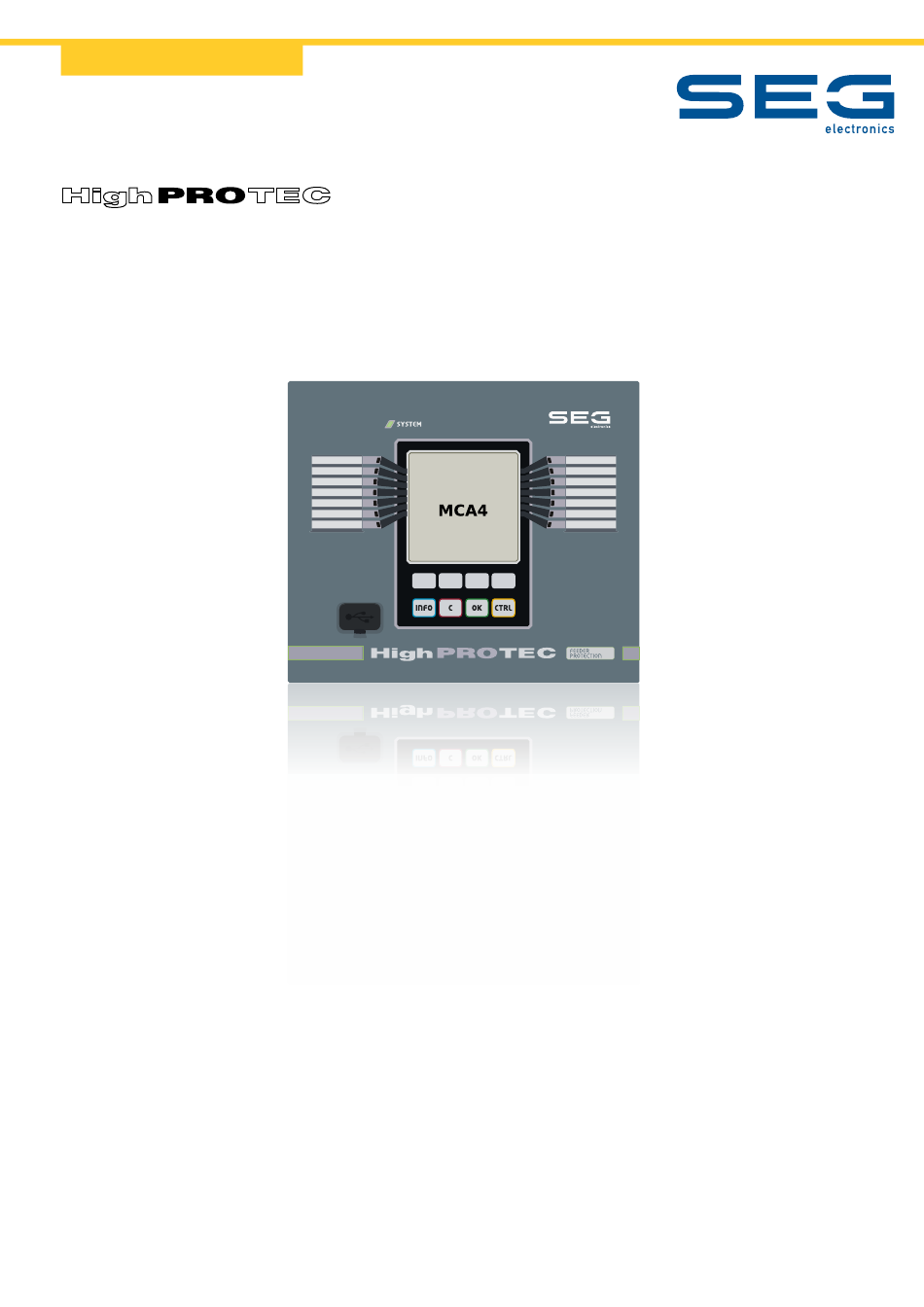

PROTECTION MADE SIMPLE. MCA4 DM-Version: 3.10.a (Build 61788) Originaldokument Deutsch REFERENZHANDBUCH MCA4-3.10-DE-REF Build 62169 Revision B...
Seite 2
Telefax: +49 (0) 21 52 145 354 E-Mail: support@SEGelectronics.de SEG Electronics GmbH behält sich das Recht vor, jeden beliebigen Teil dieser Publikation zu jedem Zeitpunkt zu verändern. Alle Informationen, die durch SEG Electronics GmbH bereitgestellt werden, wurden geprüft. SEG Electronics GmbH übernimmt keinerlei Garantie.
Seite 3
Inhaltsverzeichnis Inhaltsverzeichnis Konzept dieses Referenzhanduches ..........7█...
Seite 4
Inhaltsverzeichnis 4.6.1 LEDs Gruppe A ..............439█...
Seite 6
Inhaltsverzeichnis 11.8 SG[3] ............... . . 768█...
Seite 7
1 Konzept dieses Referenzhanduches Konzept dieses Referenzhanduches Dieses Dokument beinhaltet alle Einstellwerte, Direktkommandos und Signale (Meldungen) des MCA4. Mit anderen Worten, es enthält alle Parameter und Werte, die in einer theoretisch voll ausgestatteten Gerätevariante des MCA4 verfügbar sind oder verfügbar gemacht werden können.
Seite 8
1 Konzept dieses Referenzhanduches Aufbau einer Tabelle zu einem Parameter Weil die meisten Module unabhängig voneinander aktiviert bzw. deaktiviert werden können und die Parameter eines nicht aktiven Modules aus allen Menüzweigen verschwinden, wäre es wenig hilfreich, dieses Referenzhandbuch streng nach Menüzweigen zu strukturieren. Stattdessen gehen wir nach Modulen vor, wobei wir jedes Modul einer Kategorie (z. B.
Seite 9
1 Konzept dieses Referenzhanduches Konkret kann es die folgenden Zugriffsberechtigungen geben: Kurzbezeich‐ Bezeichnung der Zugang zu: nung in Zugriffsberechtigung diesem (Panel / Smart view) Referenz‐ handbuch „RO“ Nur lesen-Lv0 Der Level „RO“ ermöglicht nur lesenden Zugriff auf die Einstellungen und Parameter des Geräts. Das Gerät fällt in diesen Level nach einer einstellbaren Zeit der Inaktivität automatisch zurück.
Seite 10
Für Schäden, die durch Umbauten und Veränderungen am Gerät oder kundenseitige Projektierung, Parametrierung und Einstellungen entstehen, übernimmt SEG keinerlei Haftung. Die Gewährleistung erlischt, sobald das Gerät durch andere als von SEG hierzu befugte Personen geöffnet wird. Gewährleistungs- und Haftungsbedingungen der allgemeinen Geschäftsbedingungen von SEG werden durch vorstehende Hinweise nicht erweitert.
Seite 12
3 Menü 3.1 Betrieb Menü Betrieb 3.1.1 Betrieb / Messwerte 3.1.1.1 Betrieb / Messwerte / Spannung »f « Messwert: Frequenz »UL12 « Messwert: Außenleiterspannung (Grundwelle) »UL23 « Messwert: Außenleiterspannung (Grundwelle) »UL31 « Messwert: Außenleiterspannung (Grundwelle) »UL1 « Messwert: Leiter-Erd-Spannung (Grundwelle) »UL2 «...
Seite 13
3 Menü 3.1.1.2 Betrieb / Messwerte / Spannung RMS »phi UE err« Messwert (errechnet): Phasenlage Spannungszeiger UE err Referenzphase ist erforderlich zur Berechnung der Phasenlage. Hierfür wählt das Schutzgerät den ersten Spannungs- (oder Strom-) Messkanal mit genügend großer Amplitude. »phi U0«...
Seite 17
3 Menü 3.1.1.11 Betrieb / Messwerte / Analogeingänge 3.1.1.11 Betrieb / Messwerte / Analogeingänge »AnEing[1] . Wert« Gemessener Eingangswert in Prozent. »AnEing[2] . Wert« Gemessener Eingangswert in Prozent. 3.1.2 Betrieb / Statistik 3.1.2.1 Betrieb / Statistik / Bezugsmanagem 3.1.2.1.1 Betrieb / Statistik / Bezugsmanagem / Strom Bezmanag »IL1 mit RMS«...
Seite 18
3 Menü 3.1.2.2 Betrieb / Statistik / Max 3.1.2.2 Betrieb / Statistik / Max 3.1.2.2.1 Betrieb / Statistik / Max / Spannung »f max« Frequenzmaximalwert »UL12 max RMS« UL12 Maximalwert (RMS) »UL23 max RMS« UL23 Maximalwert (RMS) »UL31 max RMS« UL31 Maximalwert (RMS) »UL1 max RMS«...
Seite 19
3 Menü 3.1.2.2.3 Betrieb / Statistik / Max / Leistung 3.1.2.2.3 Betrieb / Statistik / Max / Leistung »S max« Maximalwert der Scheinleistung »P max« Maximalwert der Wirkleistung »Q max« Maximalwert der Blindleistung »cos phi max RMS« Maximalwert des Leistungsfaktors: Vorzeichenkonvention: sign(LF) = sign(P) »cos phi max«...
Seite 20
3 Menü 3.1.2.3.2 Betrieb / Statistik / Min / Strom 3.1.2.3.2 Betrieb / Statistik / Min / Strom »IL1 min RMS« IL1 Minimalwert (RMS) »IL2 min RMS« IL2 Minimalwert (RMS) »IL3 min RMS« IL3 Minimalwert (RMS) »IE gem min RMS« Messwert: IE Minimalwert (RMS) »IE err min RMS«...
Seite 21
3 Menü 3.1.2.4 Betrieb / Statistik / Umit 3.1.2.4 Betrieb / Statistik / Umit »UL12 mit RMS« UL12 Mittelwert (RMS) »UL23 mit RMS« UL23 Mittelwert (RMS) »UL31 mit RMS« UL31 Mittelwert (RMS) »UL1 mit RMS« UL1 Mittelwert (RMS) »UL2 mit RMS«...
Seite 22
3 Menü 3.1.3.1 Betrieb / Zustandsanzeige / Alle Aktiven »df/dt . Aktiv« Meldung: aktiv »delta phi . Aktiv« Meldung: aktiv »LS-Mitnahme . Aktiv« Meldung: aktiv »P . Aktiv« Meldung: aktiv »Q . Aktiv« Meldung: aktiv »HVRT[1] . Aktiv« Meldung: aktiv »HVRT[2] .
Seite 23
3 Menü 3.1.3.2 Betrieb / Zustandsanzeige / Alarme »AWE . Aktiv« Meldung: aktiv »Sync . Aktiv« Meldung: aktiv »FAS . Aktiv« Meldung: aktiv »KLA . Aktiv« Meldung: aktiv »ExS[1] . Aktiv« Meldung: aktiv »ExS[2] . Aktiv« Meldung: aktiv »ExS[3] . Aktiv« Meldung: aktiv »ExS[4] .
Seite 30
3 Menü 3.1.3.6 Betrieb / Zustandsanzeige / Steuerung »f(UL123)<10Hz« Frequenz der Meßkanäle 1-3(UL1,UL2,UL3) ist kleiner 10 Hz. »f(UL123)>10Hz« Frequenz der Meßkanäle 1-3(UL1,UL2,UL3) ist größer 10 Hz. »f(UL123)<70Hz« Frequenz der Meßkanäle 1-3(UL1,UL2,UL3) ist kleiner 70 Hz. »f(UL123)>70Hz« Frequenz der Meßkanäle 1-3(UL1,UL2,UL3) ist größer 70 Hz. »DFT ungültig«...
Seite 31
3 Menü 3.1.3.6.2 Betrieb / Zustandsanzeige / Steuerung / SG[1] »Pos AUS« Meldung: Leistungsschalter ist in AUS-Position »Pos Unbest« Meldung: Leistungsschalterstellung ist unbestimmt. »Pos Gestört« Meldung: Leistungsschalter Fehler - Unklare Schalterstellung. Die Stellungskontakte widersprechen sich. Nach Ablauf des Timers wird dieser Alarm ausgegeben. »Pos«...
Seite 32
3 Menü 3.1.3.6.2 Betrieb / Zustandsanzeige / Steuerung / SG[1] »AUS Bef« Meldung: Ausschaltbefehl an das Schaltgerät. Dieser Ausschaltbefehl kann je nach Parametrierung auch das vom Schutz abgesetze AUS-Kommando beinhalten. »EIN Bef manuell« Meldung: Manueller Einschaltbefehl »AUS Bef manuell« Meldung: Manueller Ausschaltbefehl »Sync EIN Anforderung«...
Seite 33
3 Menü 3.1.3.6.3 Betrieb / Zustandsanzeige / Steuerung / SG[2] »Quit Auslösebefehl-E« Zustand des Moduleingangs: Quittiersignal (zum Zurücksetzen des Auslösebefehls) Modul-Eingangssignal 3.1.3.6.3 Betrieb / Zustandsanzeige / Steuerung / SG[2] »EKA Nur ein HIKO« Meldung: Die Position des Schaltgeräts wird nur über einen einzelnen Hilfskontakt (Einpolige-Kontakt-Anzeige) erfasst.
Seite 34
3 Menü 3.1.3.6.3 Betrieb / Zustandsanzeige / Steuerung / SG[2] »EIN inkl Schutz EIN« Meldung: Das EIN-Kommando beinhaltet die durch den Schutz abgegebenen EIN- Kommandos (Es wird nur ein Ausgangsrelais benötigt). »AUS inkl Schutz AUS« Meldung: Das AUS-Kommando beinhaltet die durch den Schutz abgegebenen AUS- Kommandos (Es wird nur ein Ausgangsrelais benötigt).
Seite 35
3 Menü 3.1.3.6.4 Betrieb / Zustandsanzeige / Steuerung / SG[3] »SBef AUS-E« Zustand des Moduleingangs: Ausschaltbefehl, ggf Zustand der Logik oder des Digitalen Eingangs »Hiko EIN-E« Zustand des Moduleingangs: Stellungsmeldung des Leistungsschalters (52a) »Hiko AUS-E« Zustand des Moduleingangs: Stellungsmeldung des Leistungsschalters (52b) »Bereit-E«...
Seite 36
3 Menü 3.1.3.6.4 Betrieb / Zustandsanzeige / Steuerung / SG[3] »SBÜ Feldverrieg« Meldung: Schaltbefehlsüberwachung: Der Schaltbefehl verstößt gegen eine Feldverriegelung. »SBÜ SyncTimeout« Meldung: Schaltbefehlsüberwachung: Der Schaltbefehl wurde nicht ausgeführt. Es wurde während der Synchronisierzeit kein Synchronisiersignal empfangen. »SBÜ SG entnommen« Meldung: Schaltbefehlsüberwachung: Schaltbefehl war erfolglos, da Schaltgerät entnommen.
Seite 37
3 Menü 3.1.3.6.5 Betrieb / Zustandsanzeige / Steuerung / SG[4] »Verrieg EIN1-E« Zustand des Moduleingangs: Verriegelung des EIN-Schaltbefehls »Verrieg EIN2-E« Zustand des Moduleingangs: Verriegelung des EIN-Schaltbefehls »Verrieg EIN3-E« Zustand des Moduleingangs: Verriegelung des EIN-Schaltbefehls »Verrieg AUS1-E« Zustand des Moduleingangs: Verriegelung des AUS-Schaltbefehls »Verrieg AUS2-E«...
Seite 38
3 Menü 3.1.3.6.5 Betrieb / Zustandsanzeige / Steuerung / SG[4] »SBÜ Fehler AUSBef« Meldung: Schaltbefehlsüberwachung: Wegen eines anstehenden Auslösebefehl wurde der Ausschaltbefehl nicht ausgeführt. »SBÜ Schaltrichtg« Meldung: Schaltbefehlsüberwachung bzw Schaltrichtungsüberwachung: Dieses Signal wird wahr, wenn die Position, in der sich ein Schaltgerät befindet erneut angesteuert werden soll.
Seite 39
3 Menü 3.1.3.6.6 Betrieb / Zustandsanzeige / Steuerung / SG[5] »Res Sum Abschalt« Meldung: Reset Summen der Abschaltströme »SGWartAlarm« Meldung: Schwelle für den Revisions-Alarm »SGWartVerrieg« Meldung: Schwelle für die Verriegelung »Res LS AUS Kapazität« Meldung: Rücksetzen der Wartungskennlinie (d. h. des Zählers für die verbrauchte LS AUS Kapazität).
Seite 40
3 Menü 3.1.3.6.6 Betrieb / Zustandsanzeige / Steuerung / SG[5] »Bereit« Meldung: Leistungsschalter ist schaltbereit. »t-Nachdrück« Meldung: Nachdrückzeit »Entnommen« Meldung: Leistungsschalter entnommen. »Verrieg EIN« Meldung: Mindestens ein EIN-Schaltbefehl ist verriegelt. »Verrieg AUS« Meldung: Mindestens ein AUS-Schaltbefehl ist verriegelt. »SBÜ erfolgreich« Meldung: Schaltbefehlsüberwachung: Schaltbefehl war erfolgreich »SBÜ...
Seite 41
3 Menü 3.1.3.6.7 Betrieb / Zustandsanzeige / Steuerung / SG[6] »Anz Schaltsp Alarm« Meldung: Zu viele Schaltspiele. (Der Zählerstand »AuslBef Z« hat den unter »Anz Schaltsp Alarm« eingestellten Wert überschritten.) »Sum Abschalt: IL1« Meldung: Höchstzulässige Summe der Abschaltströme überschritten: IL1 »Sum Abschalt: IL2«...
Seite 42
3 Menü 3.1.3.6.7 Betrieb / Zustandsanzeige / Steuerung / SG[6] »Pos nicht EIN« Meldung: Pos nicht EIN »Pos EIN« Meldung: Leistungsschalter ist in EIN-Position »Pos AUS« Meldung: Leistungsschalter ist in AUS-Position »Pos Unbest« Meldung: Leistungsschalterstellung ist unbestimmt. »Pos Gestört« Meldung: Leistungsschalter Fehler - Unklare Schalterstellung. Die Stellungskontakte widersprechen sich.
Seite 43
3 Menü 3.1.3.6.7 Betrieb / Zustandsanzeige / Steuerung / SG[6] »EIN Bef« Meldung: Einschaltbefehl an das Schaltgerät. Dieser Einschaltbefehl kann je nach Parametrierung auch das vom Schutz abgesetze EIN-Kommando beinhalten. »AUS Bef« Meldung: Ausschaltbefehl an das Schaltgerät. Dieser Ausschaltbefehl kann je nach Parametrierung auch das vom Schutz abgesetze AUS-Kommando beinhalten.
Seite 44
3 Menü 3.1.3.7 Betrieb / Zustandsanzeige / NA-Schutz »Entnommen-E« Zustand des Moduleingangs: Leistungsschalter entnommen. »Quit Auslösebefehl-E« Zustand des Moduleingangs: Quittiersignal (zum Zurücksetzen des Auslösebefehls) Modul-Eingangssignal 3.1.3.7 Betrieb / Zustandsanzeige / NA-Schutz 3.1.3.7.1 Betrieb / Zustandsanzeige / NA-Schutz / Netzentkuplg 3.1.3.7.1.1 Betrieb / Zustandsanzeige / NA-Schutz / Netzentkuplg / df/dt »Aktiv«...
Seite 45
3 Menü 3.1.3.7.1.3 Betrieb / Zustandsanzeige / NA-Schutz / Netzentkuplg / P 3.1.3.7.1.3 Betrieb / Zustandsanzeige / NA-Schutz / Netzentkuplg / P »Aktiv« Meldung: aktiv »ExBlo« Meldung: Externe Blockade »Blo AuslBef« Meldung: Auslösebefehl blockiert »ExBlo AuslBef« Meldung: Externe Blockade des Auslösekommandos »Alarm«...
Seite 46
3 Menü 3.1.3.7.1.5 Betrieb / Zustandsanzeige / NA-Schutz / Netzentkuplg / LS-Mitnahme 3.1.3.7.1.5 Betrieb / Zustandsanzeige / NA-Schutz / Netzentkuplg / LS-Mitnahme »Aktiv« Meldung: aktiv »ExBlo« Meldung: Externe Blockade »Blo AuslBef« Meldung: Auslösebefehl blockiert »ExBlo AuslBef« Meldung: Externe Blockade des Auslösekommandos »Alarm«...
Seite 47
3 Menü 3.1.3.7.3 Betrieb / Zustandsanzeige / NA-Schutz / HVRT[2] 3.1.3.7.3 Betrieb / Zustandsanzeige / NA-Schutz / HVRT[2] »Aktiv« Meldung: aktiv »ExBlo« Meldung: Externe Blockade »Blo AuslBef« Meldung: Auslösebefehl blockiert »ExBlo AuslBef« Meldung: Externe Blockade des Auslösekommandos »Alarm L1« Meldung: Alarm L1 »Alarm L2«...
Seite 48
3 Menü 3.1.3.7.4 Betrieb / Zustandsanzeige / NA-Schutz / LVRT[1] 3.1.3.7.4 Betrieb / Zustandsanzeige / NA-Schutz / LVRT[1] »Aktiv« Meldung: aktiv »ExBlo« Meldung: Externe Blockade »Blo AuslBef« Meldung: Auslösebefehl blockiert »ExBlo AuslBef« Meldung: Externe Blockade des Auslösekommandos »Alarm L1« Meldung: Alarm L1 »Alarm L2«...
Seite 49
3 Menü 3.1.3.7.5 Betrieb / Zustandsanzeige / NA-Schutz / LVRT[2] 3.1.3.7.5 Betrieb / Zustandsanzeige / NA-Schutz / LVRT[2] »Aktiv« Meldung: aktiv »ExBlo« Meldung: Externe Blockade »Blo AuslBef« Meldung: Auslösebefehl blockiert »ExBlo AuslBef« Meldung: Externe Blockade des Auslösekommandos »Alarm L1« Meldung: Alarm L1 »Alarm L2«...
Seite 50
3 Menü 3.1.3.7.7 Betrieb / Zustandsanzeige / NA-Schutz / WZS[1] 3.1.3.7.7 Betrieb / Zustandsanzeige / NA-Schutz / WZS[1] »Aktiv« Meldung: aktiv »ExBlo« Meldung: Externe Blockade »Blo d. Messkreisüb.« Meldung: Blockade des Moduls durch die Messkreisüberwachung »Eval Zuschalt-Beding« Meldung: Evaluation der Zuschalt-Bedingungen nach Trennung der Anlage »t-Freigabe läuft«...
Seite 51
3 Menü 3.1.3.7.8 Betrieb / Zustandsanzeige / NA-Schutz / WZS[2] 3.1.3.7.8 Betrieb / Zustandsanzeige / NA-Schutz / WZS[2] »Aktiv« Meldung: aktiv »ExBlo« Meldung: Externe Blockade »Blo d. Messkreisüb.« Meldung: Blockade des Moduls durch die Messkreisüberwachung »Eval Zuschalt-Beding« Meldung: Evaluation der Zuschalt-Bedingungen nach Trennung der Anlage »t-Freigabe läuft«...
Seite 85
3 Menü 3.1.3.14 Betrieb / Zustandsanzeige / FAS »Abbr: 6« Abbruch des AWE-Zyklus, wenn der Status des rangierten Signals wahr ist. Bei aktivem Status der Funktion wird die AWE abgebrochen. 3.1.3.14 Betrieb / Zustandsanzeige / FAS »Aktiv« Meldung: aktiv »ExBlo« Meldung: Externe Blockade »Ex rückw Verr«...
Seite 86
3 Menü 3.1.3.16 Betrieb / Zustandsanzeige / ExS 3.1.3.16 Betrieb / Zustandsanzeige / ExS 3.1.3.16.1 Betrieb / Zustandsanzeige / ExS / ExS[1] »Aktiv« Meldung: aktiv »ExBlo« Meldung: Externe Blockade »Blo AuslBef« Meldung: Auslösebefehl blockiert »ExBlo AuslBef« Meldung: Externe Blockade des Auslösekommandos »Alarm«...
Seite 87
3 Menü 3.1.3.16.3 Betrieb / Zustandsanzeige / ExS / ExS[3] 3.1.3.16.3 Betrieb / Zustandsanzeige / ExS / ExS[3] »Aktiv« Meldung: aktiv »ExBlo« Meldung: Externe Blockade »Blo AuslBef« Meldung: Auslösebefehl blockiert »ExBlo AuslBef« Meldung: Externe Blockade des Auslösekommandos »Alarm« Meldung: Alarm »Ausl«...
Seite 88
3 Menü 3.1.3.17 Betrieb / Zustandsanzeige / Überwachung 3.1.3.17 Betrieb / Zustandsanzeige / Überwachung 3.1.3.17.1 Betrieb / Zustandsanzeige / Überwachung / LSV »Aktiv« Meldung: aktiv »ExBlo« Meldung: Externe Blockade »Warte auf Trigger« Warte auf Trigger »läuft« Meldung: LSV-Modul gestartet »Alarm« Meldung: Leistungsschalterversager »Verrieg«...
Seite 89
3 Menü 3.1.3.17.4 Betrieb / Zustandsanzeige / Überwachung / SPÜ 3.1.3.17.4 Betrieb / Zustandsanzeige / Überwachung / SPÜ »Aktiv« Meldung: aktiv »ExBlo« Meldung: Externe Blockade »Alarm « Meldung: Alarm Loss of Potential »PoV Blo « Meldung: Loss of Potential blockiert andere Module »Ex Automf.
Seite 90
3 Menü 3.1.3.19 Betrieb / Zustandsanzeige / DI Slot X1 . . . »LG80.Ausgang« »LG1.Invertierter Ausg« Meldung: Negierte Selbsthaltung des Ausgangs (Q NOT) . . . »LG80.Invertierter Ausg« »LG1.GatterEing1-E« Zustand des Moduleingangs: Rangierung des Eingangssignals . . . »LG80.GatterEing4-E« »LG1.Res Selbsthaltung-E« Zustand des Moduleingangs: Rücksetzsignal für die Selbsthaltung. . . .
Seite 91
3 Menü 3.1.3.21 Betrieb / Zustandsanzeige / DI Slot X6 3.1.3.21 Betrieb / Zustandsanzeige / DI Slot X6 »DI 1« Meldung: Digitaler Eingang »DI 2« Meldung: Digitaler Eingang »DI 3« Meldung: Digitaler Eingang »DI 4« Meldung: Digitaler Eingang »DI 5« Meldung: Digitaler Eingang »DI 6«...
Seite 92
3 Menü 3.1.3.24 Betrieb / Zustandsanzeige / K Slot X5 3.1.3.24 Betrieb / Zustandsanzeige / K Slot X5 »K 1« Meldung: Ausgangsrelais »K 2« Meldung: Ausgangsrelais »K 3« Meldung: Ausgangsrelais »K 4« Meldung: Ausgangsrelais »K 5« Meldung: Ausgangsrelais »K 6« Meldung: Ausgangsrelais »GESPERRT«...
Seite 93
3 Menü 3.1.3.27 Betrieb / Zustandsanzeige / Analogeingänge 3.1.3.27 Betrieb / Zustandsanzeige / Analogeingänge 3.1.3.27.1 Betrieb / Zustandsanzeige / Analogeingänge / AnEing[1] »Drahtbruch« Meldung: Drahtbruch. Diese Meldung ist nur gültig, wenn der Analogeingang im Modus 4...20 mA betrieben wird. »Eing erzwungen«...
Seite 94
3 Menü 3.1.3.27.4 Betrieb / Zustandsanzeige / Analogeingänge / AnaP[2] 3.1.3.27.4 Betrieb / Zustandsanzeige / Analogeingänge / AnaP[2] »Aktiv« Meldung: aktiv »ExBlo« Meldung: Externe Blockade »Blo AuslBef« Meldung: Auslösebefehl blockiert »ExBlo AuslBef« Meldung: Externe Blockade des Auslösekommandos »Anregung« Meldung: Alarm Analogeingang »Ausl«...
Seite 95
3 Menü 3.1.3.27.6 Betrieb / Zustandsanzeige / Analogeingänge / AnaP[4] 3.1.3.27.6 Betrieb / Zustandsanzeige / Analogeingänge / AnaP[4] »Aktiv« Meldung: aktiv »ExBlo« Meldung: Externe Blockade »Blo AuslBef« Meldung: Auslösebefehl blockiert »ExBlo AuslBef« Meldung: Externe Blockade des Auslösekommandos »Anregung« Meldung: Alarm Analogeingang »Ausl«...
Seite 96
3 Menü 3.1.3.29.2 Betrieb / Zustandsanzeige / Rekorder / Störschr 3.1.3.29.2 Betrieb / Zustandsanzeige / Rekorder / Störschr »Aufz Status« Aufzeichnungsstatus »Fehlercode« Fehlercode »Aufzng läuft« Meldung: Aufzeichnung läuft »Speicher voll« Meldung: Speicher voll »Löschfeh« Meldung: Fehler beim Löschen einer Aufzeichnung »Res alle Aufzng«...
Seite 97
3 Menü 3.1.3.30 Betrieb / Zustandsanzeige / PQSZ 3.1.3.30 Betrieb / Zustandsanzeige / PQSZ »Z Ülf Ws Net« Meldung: Zähler Ws Net wird in Kürze überlaufen »Z ÜlfW Wp Net« Meldung: Zähler Wp Net wird in Kürze überlaufen »Z ÜlfW Wp+«...
Seite 98
3 Menü 3.1.3.32.3 Betrieb / Zustandsanzeige / DNP3 / Doppel Bit Eingang »Binärer Eingang63-I« 3.1.3.32.3 Betrieb / Zustandsanzeige / DNP3 / Doppel Bit Eingang »Double Bit DI0-I« Double Bit Digitaler Eingang (für DNP). Dies entspricht einem Double Bit Ausgang des Schutzgeräts. »Double Bit DI1-I«...
Seite 102
3 Menü 3.1.3.37 Betrieb / Zustandsanzeige / Profibus 3.1.3.37 Betrieb / Zustandsanzeige / Profibus 3.1.3.37.1 Betrieb / Zustandsanzeige / Profibus / Status »Daten OK« Daten im Profibus-Input-Field sind gültig (JA = 1) »SubModul Feh« Rangierbare Fehlermeldung, Fehler im Submodul, Kommunikation unterbrochen. »Verbindung aktiv«...
Seite 104
3 Menü 3.1.3.37.3 Betrieb / Zustandsanzeige / Profibus / KonfBinEing 1-16 3.1.3.37.3 Betrieb / Zustandsanzeige / Profibus / KonfBinEing 1-16 »Rangierung 1-E« Zustand des Moduleingangs: Leittechnik Rangierung »Rangierung 2-E« Zustand des Moduleingangs: Leittechnik Rangierung »Rangierung 3-E« Zustand des Moduleingangs: Leittechnik Rangierung »Rangierung 4-E«...
Seite 105
3 Menü 3.1.3.37.4 Betrieb / Zustandsanzeige / Profibus / KonfBinEing 17-32 3.1.3.37.4 Betrieb / Zustandsanzeige / Profibus / KonfBinEing 17-32 »Rangierung 17-E« Zustand des Moduleingangs: Leittechnik Rangierung »Rangierung 18-E« Zustand des Moduleingangs: Leittechnik Rangierung »Rangierung 19-E« Zustand des Moduleingangs: Leittechnik Rangierung »Rangierung 20-E«...
Seite 106
3 Menü 3.1.3.38.2 Betrieb / Zustandsanzeige / ZeitSync / SNTP 3.1.3.38.2 Betrieb / Zustandsanzeige / ZeitSync / SNTP »SNTP aktiv« Meldung: Wenn für 120 s kein gültiges SNTP Signal vorhanden ist, dann wird SNTP als inaktiv angesehen. »Verw Server« Für die SNTP Synchronisierung verwendeter Server. »StratumServer1«...
Seite 107
3 Menü 3.1.3.39 Betrieb / Zustandsanzeige / SysA 3.1.3.39 Betrieb / Zustandsanzeige / SysA »Aktiv« Meldung: aktiv »ExBlo« Meldung: Externe Blockade »Alarm P Max (Bezug)« Meldung: Alarm: Höchstzulässige Wirkleistung überschritten »Alarm Q Max (Bezug)« Meldung: Alarm: Höchstzulässige Blindleistung überschritten »Alarm S Max (Bezug)«...
Seite 108
3 Menü 3.1.3.41 Betrieb / Zustandsanzeige / Statistik 3.1.3.41 Betrieb / Zustandsanzeige / Statistik »ResFk Alle« Meldung: Zurücksetzen aller Statistikwerte (Strombezug, Leistungsbezug, Minwerte, Maxwerte) »ResFk Umit« Meldung: Zurücksetzen der Gleitenden Mittelwertüberwachung. »ResFk I Bezug« Meldung: Zurücksetzen der Statistikberechnung - Strombezug (max, Schleppzeiger) »ResFk P Bezug«...
Seite 109
3 Menü 3.1.3.42 Betrieb / Zustandsanzeige / Sys »Quit K« Meldung: Ausgangsrelais Quittierung der Ausgangsrelais »Quit Leittechnik« Meldung: Quittierung gehaltener SCADA-Signale »Quit AuslBef« Meldung: Quittierung/Reset des Auslösebefehls »Quit LED-HMI« Meldung: LED Quittierung, ausgelöst am HMI »Quit K-HMI« Meldung: Ausgangsrelais Quittierung der Ausgangsrelais, ausgelöst am HMI »Quit Leittechnik-HMI«...
Seite 110
3 Menü 3.1.3.43 Betrieb / Zustandsanzeige / Sgen 3.1.3.43 Betrieb / Zustandsanzeige / Sgen »manuell gestartet« Fehler-Simulation wurde manuell gestartet »manuell gestoppt« Fehler-Simulation wurde manuell gestoppt »läuft« Meldung: Messwertsimulation läuft »gestartet« Fehler-Simulation hat gestartet »gestoppt« Fehler-Simulation hat gestoppt »Status« Meldung: Stati der Messwertsimulation :0=Off, 1=Fehlersimulation-Vorlauf, 2=Fehlersimulation, 3=Fehlersimulation-Nachlauf, 4=InitReset »Ex Start Simulation-E«...
Seite 111
3 Menü 3.1.4.2.2 Betrieb / Zähl und RevDat / Steuerung / SG[1] 3.1.4.2.2 Betrieb / Zähl und RevDat / Steuerung / SG[1] »Sum Abschalt IL1« Summe der Abschaltströme Phase »Sum Abschalt IL2« Summe der Abschaltströme Phase »Sum Abschalt IL3« Summe der Abschaltströme Phase »AuslBef Z«...
Seite 112
3 Menü 3.1.4.2.6 Betrieb / Zähl und RevDat / Steuerung / SG[5] 3.1.4.2.6 Betrieb / Zähl und RevDat / Steuerung / SG[5] »Sum Abschalt IL1« Summe der Abschaltströme Phase »Sum Abschalt IL2« Summe der Abschaltströme Phase »Sum Abschalt IL3« Summe der Abschaltströme Phase »AuslBef Z«...
Seite 113
3 Menü 3.1.4.5 Betrieb / Zähl und RevDat / LVRT[2] 3.1.4.5 Betrieb / Zähl und RevDat / LVRT[2] »Z Anz SpgsEinbr in t-LVRT« Anzahl von Spannungseinbrüchen während t-LVRT. »Z Anz SpgEinbr ges« Zähler Gesamtanzahl an Spannungseinbrüchen »Z Anz SpgsEinbr Ausl« Zähler Gesamtanzahl an Spannungseinbrüchen, die zu einer Auslösung geführt haben.
Seite 114
3 Menü 3.1.4.8 Betrieb / Zähl und RevDat / Modbus 3.1.4.8 Betrieb / Zähl und RevDat / Modbus 3.1.4.8.1 Betrieb / Zähl und RevDat / Modbus / TCP »AnzGesAnfragen« Anzahl aller erkannten Anfragen, auch Anfragen für andere Slaves. »AnzAnfrFürMich« Anzahl aller erkannten Anfragen an diesen Slave. »AnzAntw«...
Seite 115
3 Menü 3.1.4.8.3 Betrieb / Zähl und RevDat / Modbus / Messwerte 3.1.4.8.3 Betrieb / Zähl und RevDat / Modbus / Messwerte »Konf Messw1« Konfigurierbarer (gemappte) Messwerte. Diese können verwendet werden um Messwerte an den Modbus Master zu übermitteln. »Konf Messw2« Konfigurierbarer (gemappte) Messwerte.
Seite 116
3 Menü 3.1.4.9 Betrieb / Zähl und RevDat / IEC 61850 3.1.4.9 Betrieb / Zähl und RevDat / IEC 61850 »NoOfGooseRxAll« Summe aller empfangenen GOOSE Messages. Diese Zahl beinhaltet auch die GOOSE Messages die für andere Geräte bestimmt sind. »NoOfGooseRxSubscribed« Summe aller empfangenen GOOSE Messages, die für dieses Gerät bestimmt sind.
Seite 117
3 Menü 3.1.4.11 Betrieb / Zähl und RevDat / IEC104 3.1.4.11 Betrieb / Zähl und RevDat / IEC104 »Anz erhalten« Diagnosezähler: Gesamtanzahl aller empfangenen Zeichen »Anz gesendet« Diagnosezähler: Gesamtanzahl aller gesendeten Zeichen »Anz. Verb.abbrüche« Diagnosezähler: Gesamtanzahl der Verbindungsabbrüche »Anz Bad Checks«...
Seite 118
3 Menü 3.1.5 Betrieb / Rekorder 3.1.5 Betrieb / Rekorder »Ereignisrek« Im Ereignisrekorder werden alle Ereignisse wie Schalthandlungen, Änderungen von Parametern, Auslösungen, Alarme, Wechsel der Betriebsarten, Blockaden, Zustandsänderungen von Ein- und Ausgängen..gespeichert. »Störschr« Der Störschreiber zeichnet nachdem ein Triggerereignis wahr wird analoge und digitale Spuren auf.
Seite 119
3 Menü 3.1.7.1 Betrieb / Selbstüberwachung / Systemstatus 3.1.7.1 Betrieb / Selbstüberwachung / Systemstatus »Systemfehler« Meldung: Gerätefehler »Neuer Fehler« Meldung: Ein neuer Fehler wurde gemeldet. »Neue Warnung« Meldung: Eine neue Warnung wurde gemeldet. »Test-SC.« Der Selbstüberwachungskontakt (SC) wurde manuell (zu Testzwecken) fallen gelassen.
Seite 120
3 Menü 3.1.9 Betrieb / Reset »SG[2] . Res Sum Abschalt« Reset Summen der Abschaltströme »SG[2] . Res LS AUS Zurücksetzen der verbrauchten LS AUS Kapazität. (Anmerkung: Ein Wert von 100% Kapazität« für die »LS AUS Kapazität« bedeutet, dass der Schalter gewartet werden muss.) »SG[2] .
Seite 121
3 Menü 3.2 Projektierung »Statistik . ResFk P Bezug« Zurücksetzen der Statistikberechnung (max, Schleppzeiger) »Statistik . ResFk Umit« Zurücksetzen der Gleitenden Mittelwertüberwachung. »PQSZ . Res alle EnergieZ« Reset aller Energiezähler »Schutz . Reset I-Schutz« Rücksetzen aller Überstrom-Schutzfunktionen (ANSI 50/51/46/67) »ThA . Rst. Therm. Niv.«...
Seite 124
3 Menü 3.2.2 Projektierung / Definition »SNTP . Modus« SNTP-Modul, Betriebsart »Logik . Anz Gleichungen:« Anzahl benötigter Logikgleichungen: »Sgen . Modus« Sinusgenerator, Betriebsart 3.2.2 Projektierung / Definition »I[1] . Nur Überw.« Phasenstromschutz-Stufe, falls = „ja“: Funktion wirkt als Überwachungsfunktion, d.h. es werden keine Generalanregung, keine General-Auslösung und kein Aus- Befehl erzeugt.
Seite 125
3 Menü 3.2.2 Projektierung / Definition »U[2] . Nur Überw.« Spannungsschutz-Stufe, falls = „ja“: Funktion wirkt als Überwachungsfunktion, d.h. es werden keine Generalanregung, keine General-Auslösung und kein Aus-Befehl erzeugt. »U[3] . Nur Überw.« Spannungsschutz-Stufe, falls = „ja“: Funktion wirkt als Überwachungsfunktion, d.h. es werden keine Generalanregung, keine General-Auslösung und kein Aus-Befehl erzeugt.
Seite 126
3 Menü 3.2.2 Projektierung / Definition »U012[3] . Nur Überw.« Symmetrische Komponenten: Überwachung des Mit- oder Gegensystems, falls = „ja“: Funktion wirkt als Überwachungsfunktion, d.h. es werden keine Generalanregung, keine General-Auslösung und kein Aus-Befehl erzeugt. »U012[4] . Nur Überw.« Symmetrische Komponenten: Überwachung des Mit- oder Gegensystems, falls = „ja“: Funktion wirkt als Überwachungsfunktion, d.h.
Seite 127
3 Menü 3.3 Geräteparameter »LF[2] . Nur Überw.« Leistungsfaktor - Modul, falls = „ja“: Funktion wirkt als Überwachungsfunktion, d.h. es werden keine Generalanregung, keine General-Auslösung und kein Aus-Befehl erzeugt. »ExS[1] . Nur Überw.« Externer Schutz - Modul, falls = „ja“: Funktion wirkt als Überwachungsfunktion, d.h. es werden keine Generalanregung, keine General-Auslösung und kein Aus-Befehl erzeugt.
Seite 128
3 Menü 3.3.1.2 Geräteparameter / Messwertdarstellung / Spannung 3.3.1.2 Geräteparameter / Messwertdarstellung / Spannung »U Freigabe« Fällt die Phasenspannung unterhalb diese Kürzungsschwelle (Freigabe), so wird die Phasenspannung am Display und in der PC Software zu Null angezeigt (gekürzt). Dieser Parameter hat keine Auswirkungen auf Werte die in Rekordern aufgezeichnet werden.
Seite 129
3 Menü 3.3.2 Geräteparameter / Digitale Eingänge 3.3.2 Geräteparameter / Digitale Eingänge 3.3.2.1 Geräteparameter / Digitale Eingänge / DI Slot X1 3.3.2.1.1 Geräteparameter / Digitale Eingänge / DI Slot X1 / Gruppe 1 »Nennspannung« Nennspannung der digitalen Eingänge »Invertierung 1« Invertieren der Eingangssignale »Entprellzeit 1«...
Seite 130
3 Menü 3.3.2.2 Geräteparameter / Digitale Eingänge / DI Slot X5 3.3.2.2 Geräteparameter / Digitale Eingänge / DI Slot X5 3.3.2.2.1 Geräteparameter / Digitale Eingänge / DI Slot X5 / Gruppe 1 »Nennspannung« Nennspannung der digitalen Eingänge »Invertierung 1« Invertieren der Eingangssignale . . .
Seite 131
3 Menü 3.3.3 Geräteparameter / Ausgangsrelais 3.3.3 Geräteparameter / Ausgangsrelais 3.3.3.1 Geräteparameter / Ausgangsrelais / K Slot X2 3.3.3.1.1 Geräteparameter / Ausgangsrelais / K Slot X2 / K 1 »Arbeitsprinzip« Arbeitsprinzip »t-Halte« Damit ein Zustandswechsel eines Ausgangsrelais sicher erkannt werden kann, bleibt er mindestens für die Dauer der Mindesthaltezeit erhalten.
Seite 132
3 Menü 3.3.3.1.2 Geräteparameter / Ausgangsrelais / K Slot X2 / K 2 3.3.3.1.2 Geräteparameter / Ausgangsrelais / K Slot X2 / K 2 »Arbeitsprinzip« Arbeitsprinzip »t-Halte« Damit ein Zustandswechsel eines Ausgangsrelais sicher erkannt werden kann, bleibt er mindestens für die Dauer der Mindesthaltezeit erhalten. »t-Aus Verz«...
Seite 133
3 Menü 3.3.3.1.4 Geräteparameter / Ausgangsrelais / K Slot X2 / K 4 3.3.3.1.4 Geräteparameter / Ausgangsrelais / K Slot X2 / K 4 »Arbeitsprinzip« Arbeitsprinzip »t-Halte« Damit ein Zustandswechsel eines Ausgangsrelais sicher erkannt werden kann, bleibt er mindestens für die Dauer der Mindesthaltezeit erhalten. »t-Aus Verz«...
Seite 134
3 Menü 3.3.3.1.6 Geräteparameter / Ausgangsrelais / K Slot X2 / K 6 3.3.3.1.6 Geräteparameter / Ausgangsrelais / K Slot X2 / K 6 »Arbeitsprinzip« Arbeitsprinzip »t-Halte« Damit ein Zustandswechsel eines Ausgangsrelais sicher erkannt werden kann, bleibt er mindestens für die Dauer der Mindesthaltezeit erhalten. »t-Aus Verz«...
Seite 135
3 Menü 3.3.3.2.2 Geräteparameter / Ausgangsrelais / K Slot X4 / K 2 3.3.3.2.2 Geräteparameter / Ausgangsrelais / K Slot X4 / K 2 »Arbeitsprinzip« Arbeitsprinzip »t-Halte« Damit ein Zustandswechsel eines Ausgangsrelais sicher erkannt werden kann, bleibt er mindestens für die Dauer der Mindesthaltezeit erhalten. »t-Aus Verz«...
Seite 136
3 Menü 3.3.3.2.4 Geräteparameter / Ausgangsrelais / K Slot X4 / K 4 3.3.3.2.4 Geräteparameter / Ausgangsrelais / K Slot X4 / K 4 »Arbeitsprinzip« Arbeitsprinzip »t-Halte« Damit ein Zustandswechsel eines Ausgangsrelais sicher erkannt werden kann, bleibt er mindestens für die Dauer der Mindesthaltezeit erhalten. »t-Aus Verz«...
Seite 137
3 Menü 3.3.3.3 Geräteparameter / Ausgangsrelais / K Slot X5 3.3.3.3 Geräteparameter / Ausgangsrelais / K Slot X5 3.3.3.3.1 Geräteparameter / Ausgangsrelais / K Slot X5 / K 1 »Arbeitsprinzip« Arbeitsprinzip »t-Halte« Damit ein Zustandswechsel eines Ausgangsrelais sicher erkannt werden kann, bleibt er mindestens für die Dauer der Mindesthaltezeit erhalten.
Seite 138
3 Menü 3.3.3.3.3 Geräteparameter / Ausgangsrelais / K Slot X5 / K 3 3.3.3.3.3 Geräteparameter / Ausgangsrelais / K Slot X5 / K 3 »Arbeitsprinzip« Arbeitsprinzip »t-Halte« Damit ein Zustandswechsel eines Ausgangsrelais sicher erkannt werden kann, bleibt er mindestens für die Dauer der Mindesthaltezeit erhalten. »t-Aus Verz«...
Seite 139
3 Menü 3.3.3.3.5 Geräteparameter / Ausgangsrelais / K Slot X5 / K 5 3.3.3.3.5 Geräteparameter / Ausgangsrelais / K Slot X5 / K 5 »Arbeitsprinzip« Arbeitsprinzip »t-Halte« Damit ein Zustandswechsel eines Ausgangsrelais sicher erkannt werden kann, bleibt er mindestens für die Dauer der Mindesthaltezeit erhalten. »t-Aus Verz«...
Seite 140
3 Menü 3.3.3.4 Geräteparameter / Ausgangsrelais / K Slot X5 3.3.3.4 Geräteparameter / Ausgangsrelais / K Slot X5 3.3.3.4.1 Geräteparameter / Ausgangsrelais / K Slot X5 / K 1 »Arbeitsprinzip« Arbeitsprinzip »t-Halte« Damit ein Zustandswechsel eines Ausgangsrelais sicher erkannt werden kann, bleibt er mindestens für die Dauer der Mindesthaltezeit erhalten.
Seite 141
3 Menü 3.3.3.4.3 Geräteparameter / Ausgangsrelais / K Slot X5 / K 3 3.3.3.4.3 Geräteparameter / Ausgangsrelais / K Slot X5 / K 3 »Arbeitsprinzip« Arbeitsprinzip »t-Halte« Damit ein Zustandswechsel eines Ausgangsrelais sicher erkannt werden kann, bleibt er mindestens für die Dauer der Mindesthaltezeit erhalten. »t-Aus Verz«...
Seite 142
3 Menü 3.3.3.5 Geräteparameter / Ausgangsrelais / K Slot X6 3.3.3.5 Geräteparameter / Ausgangsrelais / K Slot X6 3.3.3.5.1 Geräteparameter / Ausgangsrelais / K Slot X6 / K 1 »Arbeitsprinzip« Arbeitsprinzip »t-Halte« Damit ein Zustandswechsel eines Ausgangsrelais sicher erkannt werden kann, bleibt er mindestens für die Dauer der Mindesthaltezeit erhalten.
Seite 143
3 Menü 3.3.3.5.3 Geräteparameter / Ausgangsrelais / K Slot X6 / K 3 3.3.3.5.3 Geräteparameter / Ausgangsrelais / K Slot X6 / K 3 »Arbeitsprinzip« Arbeitsprinzip »t-Halte« Damit ein Zustandswechsel eines Ausgangsrelais sicher erkannt werden kann, bleibt er mindestens für die Dauer der Mindesthaltezeit erhalten. »t-Aus Verz«...
Seite 144
3 Menü 3.3.4 Geräteparameter / Analogeingänge 3.3.4 Geräteparameter / Analogeingänge 3.3.4.1 Geräteparameter / Analogeingänge / AnEing[1] »Modus« Der Schwellwert ist vom Modus mA oder Volt abhängig. 3.3.4.2 Geräteparameter / Analogeingänge / AnEing[2] »Modus« Der Schwellwert ist vom Modus mA oder Volt abhängig. 3.3.5 Geräteparameter / Analogausgänge 3.3.5.1...
Seite 145
3 Menü 3.3.6 Geräteparameter / LEDs 3.3.6 Geräteparameter / LEDs 3.3.6.1 Geräteparameter / LEDs / LEDs Gruppe A 3.3.6.1.1 Geräteparameter / LEDs / LEDs Gruppe A / LED 1 »Selbsthaltung« Legt fest ob die LED selbsthaltend ist. »Quittiersignal« Quittiersignal für die LED. Die LED kann bei aktiver Selbsthaltung erst quittiert werden, wenn die Signale, die zum Setzen des Relais geführt haben, wieder abgefallen sind.
Seite 146
3 Menü 3.3.6.1.2 Geräteparameter / LEDs / LEDs Gruppe A / LED 2 3.3.6.1.2 Geräteparameter / LEDs / LEDs Gruppe A / LED 2 »Selbsthaltung« Legt fest ob die LED selbsthaltend ist. »Quittiersignal« Quittiersignal für die LED. Die LED kann bei aktiver Selbsthaltung erst quittiert werden, wenn die Signale, die zum Setzen des Relais geführt haben, wieder abgefallen sind.
Seite 147
3 Menü 3.3.6.1.3 Geräteparameter / LEDs / LEDs Gruppe A / LED 3 3.3.6.1.3 Geräteparameter / LEDs / LEDs Gruppe A / LED 3 »Selbsthaltung« Legt fest ob die LED selbsthaltend ist. »Quittiersignal« Quittiersignal für die LED. Die LED kann bei aktiver Selbsthaltung erst quittiert werden, wenn die Signale, die zum Setzen des Relais geführt haben, wieder abgefallen sind.
Seite 148
3 Menü 3.3.6.1.4 Geräteparameter / LEDs / LEDs Gruppe A / LED 4 3.3.6.1.4 Geräteparameter / LEDs / LEDs Gruppe A / LED 4 »Selbsthaltung« Legt fest ob die LED selbsthaltend ist. »Quittiersignal« Quittiersignal für die LED. Die LED kann bei aktiver Selbsthaltung erst quittiert werden, wenn die Signale, die zum Setzen des Relais geführt haben, wieder abgefallen sind.
Seite 149
3 Menü 3.3.6.1.5 Geräteparameter / LEDs / LEDs Gruppe A / LED 5 3.3.6.1.5 Geräteparameter / LEDs / LEDs Gruppe A / LED 5 »Selbsthaltung« Legt fest ob die LED selbsthaltend ist. »Quittiersignal« Quittiersignal für die LED. Die LED kann bei aktiver Selbsthaltung erst quittiert werden, wenn die Signale, die zum Setzen des Relais geführt haben, wieder abgefallen sind.
Seite 150
3 Menü 3.3.6.1.6 Geräteparameter / LEDs / LEDs Gruppe A / LED 6 3.3.6.1.6 Geräteparameter / LEDs / LEDs Gruppe A / LED 6 »Selbsthaltung« Legt fest ob die LED selbsthaltend ist. »Quittiersignal« Quittiersignal für die LED. Die LED kann bei aktiver Selbsthaltung erst quittiert werden, wenn die Signale, die zum Setzen des Relais geführt haben, wieder abgefallen sind.
Seite 151
3 Menü 3.3.6.1.7 Geräteparameter / LEDs / LEDs Gruppe A / LED 7 3.3.6.1.7 Geräteparameter / LEDs / LEDs Gruppe A / LED 7 »Selbsthaltung« Legt fest ob die LED selbsthaltend ist. »Quittiersignal« Quittiersignal für die LED. Die LED kann bei aktiver Selbsthaltung erst quittiert werden, wenn die Signale, die zum Setzen des Relais geführt haben, wieder abgefallen sind.
Seite 152
3 Menü 3.3.6.2 Geräteparameter / LEDs / LEDs Gruppe B 3.3.6.2 Geräteparameter / LEDs / LEDs Gruppe B 3.3.6.2.1 Geräteparameter / LEDs / LEDs Gruppe B / LED 1 »Selbsthaltung« Legt fest ob die LED selbsthaltend ist. »Quittiersignal« Quittiersignal für die LED. Die LED kann bei aktiver Selbsthaltung erst quittiert werden, wenn die Signale, die zum Setzen des Relais geführt haben, wieder abgefallen sind.
Seite 153
3 Menü 3.3.6.2.2 Geräteparameter / LEDs / LEDs Gruppe B / LED 2 3.3.6.2.2 Geräteparameter / LEDs / LEDs Gruppe B / LED 2 »Selbsthaltung« Legt fest ob die LED selbsthaltend ist. »Quittiersignal« Quittiersignal für die LED. Die LED kann bei aktiver Selbsthaltung erst quittiert werden, wenn die Signale, die zum Setzen des Relais geführt haben, wieder abgefallen sind.
Seite 154
3 Menü 3.3.6.2.3 Geräteparameter / LEDs / LEDs Gruppe B / LED 3 3.3.6.2.3 Geräteparameter / LEDs / LEDs Gruppe B / LED 3 »Selbsthaltung« Legt fest ob die LED selbsthaltend ist. »Quittiersignal« Quittiersignal für die LED. Die LED kann bei aktiver Selbsthaltung erst quittiert werden, wenn die Signale, die zum Setzen des Relais geführt haben, wieder abgefallen sind.
Seite 155
3 Menü 3.3.6.2.4 Geräteparameter / LEDs / LEDs Gruppe B / LED 4 3.3.6.2.4 Geräteparameter / LEDs / LEDs Gruppe B / LED 4 »Selbsthaltung« Legt fest ob die LED selbsthaltend ist. »Quittiersignal« Quittiersignal für die LED. Die LED kann bei aktiver Selbsthaltung erst quittiert werden, wenn die Signale, die zum Setzen des Relais geführt haben, wieder abgefallen sind.
Seite 156
3 Menü 3.3.6.2.5 Geräteparameter / LEDs / LEDs Gruppe B / LED 5 3.3.6.2.5 Geräteparameter / LEDs / LEDs Gruppe B / LED 5 »Selbsthaltung« Legt fest ob die LED selbsthaltend ist. »Quittiersignal« Quittiersignal für die LED. Die LED kann bei aktiver Selbsthaltung erst quittiert werden, wenn die Signale, die zum Setzen des Relais geführt haben, wieder abgefallen sind.
Seite 157
3 Menü 3.3.6.2.6 Geräteparameter / LEDs / LEDs Gruppe B / LED 6 3.3.6.2.6 Geräteparameter / LEDs / LEDs Gruppe B / LED 6 »Selbsthaltung« Legt fest ob die LED selbsthaltend ist. »Quittiersignal« Quittiersignal für die LED. Die LED kann bei aktiver Selbsthaltung erst quittiert werden, wenn die Signale, die zum Setzen des Relais geführt haben, wieder abgefallen sind.
Seite 158
3 Menü 3.3.6.2.7 Geräteparameter / LEDs / LEDs Gruppe B / LED 7 3.3.6.2.7 Geräteparameter / LEDs / LEDs Gruppe B / LED 7 »Selbsthaltung« Legt fest ob die LED selbsthaltend ist. »Quittiersignal« Quittiersignal für die LED. Die LED kann bei aktiver Selbsthaltung erst quittiert werden, wenn die Signale, die zum Setzen des Relais geführt haben, wieder abgefallen sind.
Seite 159
3 Menü 3.3.8 Geräteparameter / Statistik 3.3.8 Geräteparameter / Statistik 3.3.8.1 Geräteparameter / Statistik / Bezugsmanagem 3.3.8.1.1 Geräteparameter / Statistik / Bezugsmanagem / Strom Bezmanag »Start I Bezug durch:« Statistik/Bezugsmanagement: Triggerquelle für den Strombezug »Start I Bezug Fk« Falls die Triggerquelle für den Strombezug auf „StartFkt“ eingestellt ist: Start der Berechnung, wenn das rangierte Signal wahr wird.
Seite 160
3 Menü 3.3.9 Geräteparameter / Bedieneinheit 3.3.9 Geräteparameter / Bedieneinheit »Kontrast« Kontrast »Display Aus« Zeit nach der die Hintergrundbeleuchtung abgeschaltet wird. »Menüsprache« Auswahl der Sprache »Zeige ANSI-Nummern« Zeige ANSI-Bezeichnungen im Display. 3.3.10 Geräteparameter / Security »Passwort« Änderung des Passworts »Zugriffsberechtigungen« Zugriffsberechtigungen 3.3.10.1 Geräteparameter / Security / Allg Einstellungen »tmax...
Seite 161
3 Menü 3.3.10.3 Geräteparameter / Security / Syslog 3.3.10.3 Geräteparameter / Security / Syslog »Funktion« Modul bzw. Stufe dauerhaft aktivieren oder deaktivieren »IP Port-Nummer« IP Port-Nummer. Dies ist derjenige Port, auf dem der Syslog-Server-Computer Log- Meldungen empfängt. (Da die Vorgabe, Port 514, ein allgemeingültiger Standard ist, ist es ratsam, diesen Wert beizubehalten, sofern netzwerktechnisch oder sicherheitstechnisch nichts dagegen spricht.) »IP-Adresse, Teil...
Seite 162
3 Menü 3.3.11.2 Geräteparameter / Rekorder / Fehlerrek 3.3.11.2 Geräteparameter / Rekorder / Fehlerrek »Rekorder-Modus« Rekorder Modus (Aufzeichungsverhalten festlegen) »t-Mess-Verz« Nach der Auslösung wird die Messwertaufnahme um diese Zeit verzögert. 3.3.11.3 Geräteparameter / Rekorder / Trendrek »Auflösung« Auflösung (Aufzeichnungsfrequenz) »Trend1« Beobachteter Wert1 »Trend2«...
Seite 163
3 Menü 3.3.13 Geräteparameter / IEC 61850 3.3.13 Geräteparameter / IEC 61850 3.3.13.1 Geräteparameter / IEC 61850 / Kommunikation »Funktion« Modul bzw. Stufe dauerhaft aktivieren oder deaktivieren »Totzone Integr Zeit« Totzonen Integrationszeit »Simulation Mode« Direktkommando zum Aktivieren des IEC61850-Simulations-Modus. Hierdurch wird das „test“-Flag in allen GOOSE-Messages gesetzt, die das Gerät überträgt.
Seite 164
3 Menü 3.3.14.2 Geräteparameter / DNP3 / Point map »Anz DataLink Wiederholg« Anzahl der erneuten Sendeversuche nach einem Fehler. »Direction Bit« Ermöglicht Richtungs- (Direction) Bit Funktionalität. 0 entspricht der SlaveStation und 1 entpricht der MasterStation »Max Frame Länge« Legt die Frame-Größe fest. »Test Link Period«...
Seite 165
3 Menü 3.3.14.2.2 Geräteparameter / DNP3 / Point map / Doppel Bit Eingang 3.3.14.2.2 Geräteparameter / DNP3 / Point map / Doppel Bit Eingang »Double Bit DI 0« Double Bit Digitaler Eingang (für DNP). Dies entspricht einem Double Bit Ausgang des Schutzgeräts.
Seite 166
3 Menü 3.3.15 Geräteparameter / Modbus »Totband 31« 3.3.15 Geräteparameter / Modbus 3.3.15.1 Geräteparameter / Modbus / Kommunikation 3.3.15.1.1 Geräteparameter / Modbus / Kommunikation / Allg Einstellungen »t-Anfrage« Erfolgt innerhalb dieser Zeit keine Anfragetelegramm vom Leitrechner an das Gerät, dann schließt das Gerät nach Ablauf dieser Zeit auf eine Kommunikationsstörung seitens des Leitrechners.
Seite 167
3 Menü 3.3.15.1.3 Geräteparameter / Modbus / Kommunikation / RTU 3.3.15.1.3 Geräteparameter / Modbus / Kommunikation / RTU »Slave ID« Geräteadresse (Slave ID) innerhalb des Bussystems. Jede Geräteadresse darf pro Anlage nur einmal vergeben werden. »t-timeout« Maximale Zeit, die das Gerät zur Verfügung hat, um dem SCADA-System auf seine Anfrage zu antworten.
Seite 168
3 Menü 3.3.15.2.2 Geräteparameter / Modbus / Konfigb Register / Messwerte 3.3.15.2.2 Geräteparameter / Modbus / Konfigb Register / Messwerte »Konf Messw1« Konfigurierbarer (gemappte) Messwerte. Diese können verwendet werden um Messwerte an den Modbus Master zu übermitteln. »Konf Messw2« Konfigurierbarer (gemappte) Messwerte. Diese können verwendet werden um Messwerte an den Modbus Master zu übermitteln.
Seite 169
3 Menü 3.3.15.3 Geräteparameter / Modbus / Konfig. Datenobj. 3.3.15.3 Geräteparameter / Modbus / Konfig. Datenobj. »Art der SCADA-Zuordn.« Diese Einstellung legt fest, ob das Kommunikationsprotokoll mit den standardmäßig voreingestellten Datenobjekt-Zuordnungen verwendet werden soll, oder basierend auf einer vom Anwender erstellten *.HptSMap-Datei. »Konfig.-Info«...
Seite 170
3 Menü 3.3.16.2 Geräteparameter / IEC103 / Konfig. Datenobj. 3.3.16.2 Geräteparameter / IEC103 / Konfig. Datenobj. »Art der SCADA-Zuordn.« Diese Einstellung legt fest, ob das Kommunikationsprotokoll mit den standardmäßig voreingestellten Datenobjekt-Zuordnungen verwendet werden soll, oder basierend auf einer vom Anwender erstellten *.HptSMap-Datei. »Konfig.-Info«...
Seite 171
3 Menü 3.3.17.2 Geräteparameter / IEC104 / Extras 3.3.17.2 Geräteparameter / IEC104 / Extras »Timeout t0« Zeitüberwachung für die Verbindungsherstellung »Timeout t1« Zeitüberwachung für gesendete APDU oder Test-APDU »Timeout t2« Zeitüberwachung für Quittierungen, falls keine Datentelegramme übertragen werden »Timeout t3« Zeitüberwachung für gesendete Testtelegramme im Falle langer Ruhezustände »Param k«...
Seite 172
3 Menü 3.3.18 Geräteparameter / Profibus 3.3.18 Geräteparameter / Profibus 3.3.18.1 Geräteparameter / Profibus / Busparameter »Slave ID« Geräteadresse (Slave ID) innerhalb des Bussystems. Jede Geräteadresse darf pro Anlage nur einmal vergeben werden. »Little Endian« Wenn diese Einstellung „aktiv“ ist, werden alle Zahlenwerte mit der Byte- Reihenfolge »Little Endian«...
Seite 173
3 Menü 3.3.19 Geräteparameter / Zeit 3.3.19 Geräteparameter / Zeit »Datum/Uhrzeit« Datum und Uhrzeit (rück-)setzen 3.3.19.1 Geräteparameter / Zeit / Zeitzone »Zeitzonen« Zeitzonen »Zeitkorrektur« Zeitdifferenz zur Winterzeit »SZ manuell« Manuelle Umstellung der Sommerzeit »Sommerzeit« Sommerzeit »Sommerzeit Monat« Monat der Sommerzeitumstellung »Sommerzeit Tag«...
Seite 174
3 Menü 3.3.19.2.3 Geräteparameter / Zeit / ZeitSync / SNTP 3.3.19.2.3 Geräteparameter / Zeit / ZeitSync / SNTP »Server1« Server 1 »IP Byte1« IP1.IP2.IP3.IP4 »IP Byte2« IP1.IP2.IP3.IP4 »IP Byte3« IP1.IP2.IP3.IP4 »IP Byte4« IP1.IP2.IP3.IP4 »Server2« Server 2 »IP Byte1« IP1.IP2.IP3.IP4 »IP Byte2« IP1.IP2.IP3.IP4 »IP Byte3«...
Seite 175
3 Menü 3.4.2 Feldparameter / SpW 3.4.2 Feldparameter / SpW »SpW pri« Nennspannung der Primärseite der Spannungswandler. Hier ist stets die Außenleiterspannung anzugeben. »SpW sek« Nennspannung der Sekundärseite der Spannungswandler. Hier ist stets die Außenleiterspannung anzugeben. »SpW Anschluss« Dieser Parameter muss eingestellt werden, um die korrekte Interpretation der Spannungsmesskanäle im Gerät (Y- oder Δ-Schaltung) sicherzustellen.
Seite 176
3 Menü 3.4.4 Feldparameter / Richtung 3.4.4 Feldparameter / Richtung 3.4.4.1 Feldparameter / Richtung / Allgemein »Phasen-MTA« Maximum Torque Angle: Winkel, der im Kurzschlussfall zwischen Phasenstrom und Referenzspannung liegt. Hinweis: Wenn »Drehfeldrch« = „ACB“ eingestellt ist, wird der Richtungswinkel geräteintern um 180° vergrößert. »3U0 Quelle«...
Seite 177
3 Menü 3.4.5 Feldparameter / Frequenz 3.4.5 Feldparameter / Frequenz »U Block f« Schwellwert zur Freigabe der Frequenzstufen: Frequenz-Schutzfunktionen werden blockiert, sobald die Spannung unter diesen Wert fällt. Dies verhindert falsche Anregungen des Frequenzschutzes, falls ein Netzfehler die Spannungsmessung stört. Wenn zum Beispiel ein Lichtbogen durch einen Netzfehler entsteht, werden große Anteile von Harmonischen bei der Spannung gemessen.
Seite 178
3 Menü 3.5.1.2 Schutzparameter / Globale Schutzpara / NA-Schutz 3.5.1.2 Schutzparameter / Globale Schutzpara / NA-Schutz 3.5.1.2.1 Schutzparameter / Globale Schutzpara / NA-Schutz / Netzentkuplg 3.5.1.2.1.1 Schutzparameter / Globale Schutzpara / NA-Schutz / Netzentkuplg / df/dt »ExBlo1« Externe Blockade des Moduls, wenn die Blockade in einem Parametersatz erlaubt wurde und der Status der rangierten Meldung wahr ist.
Seite 179
3 Menü 3.5.1.2.1.5 Schutzparameter / Globale Schutzpara / NA-Schutz / Netzentkuplg / LS-Mitnahme 3.5.1.2.1.5 Schutzparameter / Globale Schutzpara / NA-Schutz / Netzentkuplg / LS-Mitnahme »ExBlo1« Externe Blockade des Moduls, wenn die Blockade in einem Parametersatz erlaubt wurde und der Status der rangierten Meldung wahr ist. »ExBlo2«...
Seite 180
3 Menü 3.5.1.2.5 Schutzparameter / Globale Schutzpara / NA-Schutz / LVRT[2] 3.5.1.2.5 Schutzparameter / Globale Schutzpara / NA-Schutz / LVRT[2] »ExBlo1« Externe Blockade des Moduls, wenn die Blockade in einem Parametersatz erlaubt wurde und der Status der rangierten Meldung wahr ist. »ExBlo2«...
Seite 181
3 Menü 3.5.1.2.8 Schutzparameter / Globale Schutzpara / NA-Schutz / WZS[2] 3.5.1.2.8 Schutzparameter / Globale Schutzpara / NA-Schutz / WZS[2] 3.5.1.2.8.1 Schutzparameter / Globale Schutzpara / NA-Schutz / WZS[2] / Allg Einstellungen »ExBlo1« Externe Blockade des Moduls, wenn die Blockade in einem Parametersatz erlaubt wurde und der Status der rangierten Meldung wahr ist.
Seite 182
3 Menü 3.5.1.2.10 Schutzparameter / Globale Schutzpara / NA-Schutz / Sync 3.5.1.2.10 Schutzparameter / Globale Schutzpara / NA-Schutz / Sync »ExBlo1« Externe Blockade des Moduls, wenn die Blockade in einem Parametersatz erlaubt wurde und der Status der rangierten Meldung wahr ist. »ExBlo2«...
Seite 183
3 Menü 3.5.1.3.2 Schutzparameter / Globale Schutzpara / I-Schutz / I[2] 3.5.1.3.2 Schutzparameter / Globale Schutzpara / I-Schutz / I[2] »ExBlo1« Externe Blockade des Moduls, wenn die Blockade in einem Parametersatz erlaubt wurde und der Status der rangierten Meldung wahr ist. »ExBlo2«...
Seite 184
3 Menü 3.5.1.3.4 Schutzparameter / Globale Schutzpara / I-Schutz / I[4] 3.5.1.3.4 Schutzparameter / Globale Schutzpara / I-Schutz / I[4] »ExBlo1« Externe Blockade des Moduls, wenn die Blockade in einem Parametersatz erlaubt wurde und der Status der rangierten Meldung wahr ist. »ExBlo2«...
Seite 185
3 Menü 3.5.1.3.6 Schutzparameter / Globale Schutzpara / I-Schutz / I[6] 3.5.1.3.6 Schutzparameter / Globale Schutzpara / I-Schutz / I[6] »ExBlo1« Externe Blockade des Moduls, wenn die Blockade in einem Parametersatz erlaubt wurde und der Status der rangierten Meldung wahr ist. »ExBlo2«...
Seite 186
3 Menü 3.5.1.3.8 Schutzparameter / Globale Schutzpara / I-Schutz / IE[2] 3.5.1.3.8 Schutzparameter / Globale Schutzpara / I-Schutz / IE[2] »ExBlo1« Externe Blockade des Moduls, wenn die Blockade in einem Parametersatz erlaubt wurde und der Status der rangierten Meldung wahr ist. »ExBlo2«...
Seite 187
3 Menü 3.5.1.3.10 Schutzparameter / Globale Schutzpara / I-Schutz / IE[4] 3.5.1.3.10 Schutzparameter / Globale Schutzpara / I-Schutz / IE[4] »ExBlo1« Externe Blockade des Moduls, wenn die Blockade in einem Parametersatz erlaubt wurde und der Status der rangierten Meldung wahr ist. »ExBlo2«...
Seite 188
3 Menü 3.5.1.3.14 Schutzparameter / Globale Schutzpara / I-Schutz / IH2 3.5.1.3.14 Schutzparameter / Globale Schutzpara / I-Schutz / IH2 »ExBlo1« Externe Blockade des Moduls, wenn die Blockade in einem Parametersatz erlaubt wurde und der Status der rangierten Meldung wahr ist. »ExBlo2«...
Seite 189
3 Menü 3.5.1.4.4 Schutzparameter / Globale Schutzpara / U-Schutz / U[4] 3.5.1.4.4 Schutzparameter / Globale Schutzpara / U-Schutz / U[4] »ExBlo1« Externe Blockade des Moduls, wenn die Blockade in einem Parametersatz erlaubt wurde und der Status der rangierten Meldung wahr ist. »ExBlo2«...
Seite 190
3 Menü 3.5.1.4.8 Schutzparameter / Globale Schutzpara / U-Schutz / UE[2] 3.5.1.4.8 Schutzparameter / Globale Schutzpara / U-Schutz / UE[2] »ExBlo1« Externe Blockade des Moduls, wenn die Blockade in einem Parametersatz erlaubt wurde und der Status der rangierten Meldung wahr ist. »ExBlo2«...
Seite 191
3 Menü 3.5.1.4.12 Schutzparameter / Globale Schutzpara / U-Schutz / U012[4] 3.5.1.4.12 Schutzparameter / Globale Schutzpara / U-Schutz / U012[4] »ExBlo1« Externe Blockade des Moduls, wenn die Blockade in einem Parametersatz erlaubt wurde und der Status der rangierten Meldung wahr ist.1 »ExBlo2«...
Seite 192
3 Menü 3.5.1.5.2 Schutzparameter / Globale Schutzpara / f-Schutz / f[2] 3.5.1.5.2 Schutzparameter / Globale Schutzpara / f-Schutz / f[2] »ExBlo1« Externe Blockade des Moduls, wenn die Blockade in einem Parametersatz erlaubt wurde und der Status der rangierten Meldung wahr ist. »ExBlo2«...
Seite 193
3 Menü 3.5.1.5.6 Schutzparameter / Globale Schutzpara / f-Schutz / f[6] 3.5.1.5.6 Schutzparameter / Globale Schutzpara / f-Schutz / f[6] »ExBlo1« Externe Blockade des Moduls, wenn die Blockade in einem Parametersatz erlaubt wurde und der Status der rangierten Meldung wahr ist. »ExBlo2«...
Seite 194
3 Menü 3.5.1.6.4 Schutzparameter / Globale Schutzpara / P-Schutz / PQS[4] 3.5.1.6.4 Schutzparameter / Globale Schutzpara / P-Schutz / PQS[4] »ExBlo1« Externe Blockade des Moduls, wenn die Blockade in einem Parametersatz erlaubt wurde und der Status der rangierten Meldung wahr ist. »ExBlo2«...
Seite 195
3 Menü 3.5.1.7.2 Schutzparameter / Globale Schutzpara / LF-Schutz / LF[2] 3.5.1.7.2 Schutzparameter / Globale Schutzpara / LF-Schutz / LF[2] »ExBlo1« Externe Blockade des Moduls, wenn die Blockade in einem Parametersatz erlaubt wurde und der Status der rangierten Meldung wahr ist. »ExBlo2«...
Seite 196
3 Menü 3.5.1.9 Schutzparameter / Globale Schutzpara / FAS 3.5.1.9 Schutzparameter / Globale Schutzpara / FAS »Modus« Betriebsart »ExBlo1« Externe Blockade des Moduls, wenn die Blockade in einem Parametersatz erlaubt wurde und der Status der rangierten Meldung wahr ist. »ExBlo2« Externe Blockade des Moduls, wenn die Blockade in einem Parametersatz erlaubt wurde und der Status der rangierten Meldung wahr ist.
Seite 197
3 Menü 3.5.1.11.2 Schutzparameter / Globale Schutzpara / ExS / ExS[2] 3.5.1.11.2 Schutzparameter / Globale Schutzpara / ExS / ExS[2] »ExBlo1« Externe Blockade des Moduls, wenn die Blockade in einem Parametersatz erlaubt wurde und der Status der rangierten Meldung wahr ist. »ExBlo2«...
Seite 198
3 Menü 3.5.1.12 Schutzparameter / Globale Schutzpara / Analogeingänge 3.5.1.12 Schutzparameter / Globale Schutzpara / Analogeingänge 3.5.1.12.1 Schutzparameter / Globale Schutzpara / Analogeingänge / AnaP[1] »ExBlo1« Externe Blockade des Moduls, wenn die Blockade in einem Parametersatz erlaubt wurde und der Status der rangierten Meldung wahr ist. »ExBlo2«...
Seite 199
3 Menü 3.5.1.12.4 Schutzparameter / Globale Schutzpara / Analogeingänge / AnaP[4] 3.5.1.12.4 Schutzparameter / Globale Schutzpara / Analogeingänge / AnaP[4] »ExBlo1« Externe Blockade des Moduls, wenn die Blockade in einem Parametersatz erlaubt wurde und der Status der rangierten Meldung wahr ist. »ExBlo2«...
Seite 200
3 Menü 3.5.1.13.3 Schutzparameter / Globale Schutzpara / Überwachung / StWÜ 3.5.1.13.3 Schutzparameter / Globale Schutzpara / Überwachung / StWÜ »ExBlo1« Externe Blockade des Moduls, wenn die Blockade in einem Parametersatz erlaubt wurde und der Status der rangierten Meldung wahr ist. »ExBlo2«...
Seite 201
3 Menü 3.5.2 Schutzparameter / Satz-Umschaltung 3.5.2 Schutzparameter / Satz-Umschaltung »Akt Satz« Meldung: Aktiver Parametersatz »Satz-Umschaltung« Parametersatzumschaltung »PS1: aktiviert durch« Dieser Parametersatz wird aktiv wenn: Die Parametersatzumschaltung über Eingangsfunktionen aktiviert ist und gleichzeitig die anderen drei Eingangsfunktionen unwahr sind. Für den Fall, dass zwei oder mehr Eingangsfunktionen gleichzeitig wahr sind, erfolgt keine Umschaltung.
Seite 211
3 Menü 3.5.3.1.8.2 Schutzparameter / Satz 1 … 4 / NA-Schutz / WZS[2] / Freigabe Para 3.5.3.1.8.2 Schutzparameter / Satz 1 … 4 / NA-Schutz / WZS[2] / Freigabe Para »WiederZuschFreigabebed« Durch diesen Parameter wird sichergestellt, dass die Spannung im Netz wiederhergestellt wurde.
Seite 260
3 Menü 3.5.3.10.4 Schutzparameter / Satz 1 … 4 / ExS / ExS[4] 3.5.3.10.4 Schutzparameter / Satz 1 … 4 / ExS / ExS[4] »Funktion« Modul bzw. Stufe dauerhaft aktivieren oder deaktivieren »ExBlo Fk« Blockade des Moduls bzw. der Stufe aktivieren (erlauben) / inaktivieren (nicht erlauben).
Seite 261
3 Menü 3.5.3.11.2 Schutzparameter / Satz 1 … 4 / Analogeingänge / AnaP[2] 3.5.3.11.2 Schutzparameter / Satz 1 … 4 / Analogeingänge / AnaP[2] »Funktion« Modul bzw. Stufe dauerhaft aktivieren oder deaktivieren »ExBlo Fk« Blockade des Moduls bzw. der Stufe aktivieren (erlauben) / inaktivieren (nicht erlauben).
Seite 262
3 Menü 3.5.3.11.4 Schutzparameter / Satz 1 … 4 / Analogeingänge / AnaP[4] 3.5.3.11.4 Schutzparameter / Satz 1 … 4 / Analogeingänge / AnaP[4] »Funktion« Modul bzw. Stufe dauerhaft aktivieren oder deaktivieren »ExBlo Fk« Blockade des Moduls bzw. der Stufe aktivieren (erlauben) / inaktivieren (nicht erlauben).
Seite 263
3 Menü 3.5.3.12.3 Schutzparameter / Satz 1 … 4 / Überwachung / StWÜ 3.5.3.12.3 Schutzparameter / Satz 1 … 4 / Überwachung / StWÜ »Funktion« Modul bzw. Stufe dauerhaft aktivieren oder deaktivieren »ExBlo Fk« Blockade des Moduls bzw. der Stufe aktivieren (erlauben) / inaktivieren (nicht erlauben).
Seite 264
3 Menü 3.6 SysA SysA 3.6.1 SysA / Allg Einstellungen »Funktion« Modul bzw. Stufe dauerhaft aktivieren oder deaktivieren »ExBlo Fk« Blockade des Moduls bzw. der Stufe aktivieren (erlauben) / inaktivieren (nicht erlauben). Dieser Parameter kann nur im Zusammenhang mit dem gleichnamigen globalen Schutzparameter, dem ein Signal aus der Rangierliste zugeordnet wurde, wirksam werden.
Seite 266
3 Menü 3.7.1 Steuerung / Allg Einstellungen 3.7.1 Steuerung / Allg Einstellungen »Schalthoheit« Schalthoheit »Unverriegelt« Direkte Steuerung für unverriegeltes Schalten »Res Unver« Resetmodus für unverriegeltes Schalten »Zeitüber Unver« Zeitüberschreitung für unverriegeltes Schalten »Unver Rang« Unverriegelte Rangierung 3.7.2 Steuerung / SG 3.7.2.1 Steuerung / SG / SG[1] 3.7.2.1.1...
Seite 267
3 Menü 3.7.2.1.3 Steuerung / SG / SG[1] / Stellungsmeldungen 3.7.2.1.3 Steuerung / SG / SG[1] / Stellungsmeldungen »Hiko EIN« Hilfskontakt 52a. Der Leistungsschalter ist in EIN-Position, wenn der Status des rangierten Signals wahr ist. »Hiko AUS« Hilfskontakt 52b. Der Leistungsschalter ist in AUS-Position, wenn der Status des rangierten Signals wahr ist.
Seite 268
3 Menü 3.7.2.1.7 Steuerung / SG / SG[1] / SG Wartung Technischen Daten des Leistungsschalter-Hersteller zu entnehmen. Mit Hilfe der Stützstellen ist diese Kurve nachzubilden. »SGWartAlarm« Schwelle für den Revisions-Alarm »SGWartVerrieg« Schwelle für die Verriegelung »Strom1« Schwellwert für die Abschaltströme #1 »Anzahl1«...
Seite 269
3 Menü 3.7.2.2 Steuerung / SG / SG[2] 3.7.2.2 Steuerung / SG / SG[2] 3.7.2.2.1 Steuerung / SG / SG[2] / Allg Einstellungen »EIN inkl Schutz EIN« Das EIN-Kommando beinhaltet die durch den Schutz abgegebenen EIN-Kommandos (Es wird nur ein Ausgangsrelais benötigt). »AUS inkl Schutz AUS«...
Seite 270
3 Menü 3.7.2.2.5 Steuerung / SG / SG[2] / Verriegelungen 3.7.2.2.5 Steuerung / SG / SG[2] / Verriegelungen »Verrieg EIN1« Verriegelung des EIN-Schaltbefehls »Verrieg EIN2« Verriegelung des EIN-Schaltbefehls »Verrieg EIN3« Verriegelung des EIN-Schaltbefehls »Verrieg AUS1« Verriegelung des AUS-Schaltbefehls »Verrieg AUS2« Verriegelung des AUS-Schaltbefehls »Verrieg AUS3«...
Seite 271
3 Menü 3.7.2.3 Steuerung / SG / SG[3] »Strom6« Schwellwert für die Abschaltströme #6 »Anzahl6« Anzahl erlaubter Abschaltungen #6 »Strom7« Schwellwert für die Abschaltströme #7 »Anzahl7« Anzahl erlaubter Abschaltungen #7 »Strom8« Schwellwert für die Abschaltströme #8 »Anzahl8« Anzahl erlaubter Abschaltungen #8 »Strom9«...
Seite 272
3 Menü 3.7.2.3.3 Steuerung / SG / SG[3] / Stellungsmeldungen 3.7.2.3.3 Steuerung / SG / SG[3] / Stellungsmeldungen »Hiko EIN« Hilfskontakt 52a. Der Leistungsschalter ist in EIN-Position, wenn der Status des rangierten Signals wahr ist. »Hiko AUS« Hilfskontakt 52b. Der Leistungsschalter ist in AUS-Position, wenn der Status des rangierten Signals wahr ist.
Seite 273
3 Menü 3.7.2.3.7 Steuerung / SG / SG[3] / SG Wartung Technischen Daten des Leistungsschalter-Hersteller zu entnehmen. Mit Hilfe der Stützstellen ist diese Kurve nachzubilden. »SGWartAlarm« Schwelle für den Revisions-Alarm »SGWartVerrieg« Schwelle für die Verriegelung »Strom1« Schwellwert für die Abschaltströme #1 »Anzahl1«...
Seite 274
3 Menü 3.7.2.4 Steuerung / SG / SG[4] 3.7.2.4 Steuerung / SG / SG[4] 3.7.2.4.1 Steuerung / SG / SG[4] / Allg Einstellungen »EIN inkl Schutz EIN« Das EIN-Kommando beinhaltet die durch den Schutz abgegebenen EIN-Kommandos (Es wird nur ein Ausgangsrelais benötigt). »AUS inkl Schutz AUS«...
Seite 275
3 Menü 3.7.2.4.5 Steuerung / SG / SG[4] / Verriegelungen 3.7.2.4.5 Steuerung / SG / SG[4] / Verriegelungen »Verrieg EIN1« Verriegelung des EIN-Schaltbefehls »Verrieg EIN2« Verriegelung des EIN-Schaltbefehls »Verrieg EIN3« Verriegelung des EIN-Schaltbefehls »Verrieg AUS1« Verriegelung des AUS-Schaltbefehls »Verrieg AUS2« Verriegelung des AUS-Schaltbefehls »Verrieg AUS3«...
Seite 276
3 Menü 3.7.2.5 Steuerung / SG / SG[5] »Strom6« Schwellwert für die Abschaltströme #6 »Anzahl6« Anzahl erlaubter Abschaltungen #6 »Strom7« Schwellwert für die Abschaltströme #7 »Anzahl7« Anzahl erlaubter Abschaltungen #7 »Strom8« Schwellwert für die Abschaltströme #8 »Anzahl8« Anzahl erlaubter Abschaltungen #8 »Strom9«...
Seite 277
3 Menü 3.7.2.5.3 Steuerung / SG / SG[5] / Stellungsmeldungen 3.7.2.5.3 Steuerung / SG / SG[5] / Stellungsmeldungen »Hiko EIN« Hilfskontakt 52a. Der Leistungsschalter ist in EIN-Position, wenn der Status des rangierten Signals wahr ist. »Hiko AUS« Hilfskontakt 52b. Der Leistungsschalter ist in AUS-Position, wenn der Status des rangierten Signals wahr ist.
Seite 278
3 Menü 3.7.2.5.7 Steuerung / SG / SG[5] / SG Wartung Technischen Daten des Leistungsschalter-Hersteller zu entnehmen. Mit Hilfe der Stützstellen ist diese Kurve nachzubilden. »SGWartAlarm« Schwelle für den Revisions-Alarm »SGWartVerrieg« Schwelle für die Verriegelung »Strom1« Schwellwert für die Abschaltströme #1 »Anzahl1«...
Seite 279
3 Menü 3.7.2.6 Steuerung / SG / SG[6] 3.7.2.6 Steuerung / SG / SG[6] 3.7.2.6.1 Steuerung / SG / SG[6] / Allg Einstellungen »EIN inkl Schutz EIN« Das EIN-Kommando beinhaltet die durch den Schutz abgegebenen EIN-Kommandos (Es wird nur ein Ausgangsrelais benötigt). »AUS inkl Schutz AUS«...
Seite 280
3 Menü 3.7.2.6.5 Steuerung / SG / SG[6] / Verriegelungen 3.7.2.6.5 Steuerung / SG / SG[6] / Verriegelungen »Verrieg EIN1« Verriegelung des EIN-Schaltbefehls »Verrieg EIN2« Verriegelung des EIN-Schaltbefehls »Verrieg EIN3« Verriegelung des EIN-Schaltbefehls »Verrieg AUS1« Verriegelung des AUS-Schaltbefehls »Verrieg AUS2« Verriegelung des AUS-Schaltbefehls »Verrieg AUS3«...
Seite 281
3 Menü 3.8 Logik »Strom6« Schwellwert für die Abschaltströme #6 »Anzahl6« Anzahl erlaubter Abschaltungen #6 »Strom7« Schwellwert für die Abschaltströme #7 »Anzahl7« Anzahl erlaubter Abschaltungen #7 »Strom8« Schwellwert für die Abschaltströme #8 »Anzahl8« Anzahl erlaubter Abschaltungen #8 »Strom9« Schwellwert für die Abschaltströme #9 »Anzahl9«...
Seite 282
3 Menü 3.8.2 Logik / LG 2 3.8.2 Logik / LG 2 »LG2.Gatter« Logikgatter »LG2.Eingang1« Rangierung des Eingangssignals »LG2.Invertierung1« Invertieren der Eingangssignale »LG2.Eingang2« Rangierung des Eingangssignals »LG2.Invertierung2« Invertieren der Eingangssignale »LG2.Eingang3« Rangierung des Eingangssignals »LG2.Invertierung3« Invertieren der Eingangssignale »LG2.Eingang4« Rangierung des Eingangssignals »LG2.Invertierung4«...
Seite 283
3 Menü 3.8.4 Logik / LG 4 3.8.4 Logik / LG 4 »LG4.Gatter« Logikgatter »LG4.Eingang1« Rangierung des Eingangssignals »LG4.Invertierung1« Invertieren der Eingangssignale »LG4.Eingang2« Rangierung des Eingangssignals »LG4.Invertierung2« Invertieren der Eingangssignale »LG4.Eingang3« Rangierung des Eingangssignals »LG4.Invertierung3« Invertieren der Eingangssignale »LG4.Eingang4« Rangierung des Eingangssignals »LG4.Invertierung4«...
Seite 284
3 Menü 3.8.6 Logik / LG 6 3.8.6 Logik / LG 6 »LG6.Gatter« Logikgatter »LG6.Eingang1« Rangierung des Eingangssignals »LG6.Invertierung1« Invertieren der Eingangssignale »LG6.Eingang2« Rangierung des Eingangssignals »LG6.Invertierung2« Invertieren der Eingangssignale »LG6.Eingang3« Rangierung des Eingangssignals »LG6.Invertierung3« Invertieren der Eingangssignale »LG6.Eingang4« Rangierung des Eingangssignals »LG6.Invertierung4«...
Seite 285
3 Menü 3.8.8 Logik / LG 8 3.8.8 Logik / LG 8 »LG8.Gatter« Logikgatter »LG8.Eingang1« Rangierung des Eingangssignals »LG8.Invertierung1« Invertieren der Eingangssignale »LG8.Eingang2« Rangierung des Eingangssignals »LG8.Invertierung2« Invertieren der Eingangssignale »LG8.Eingang3« Rangierung des Eingangssignals »LG8.Invertierung3« Invertieren der Eingangssignale »LG8.Eingang4« Rangierung des Eingangssignals »LG8.Invertierung4«...
Seite 286
3 Menü 3.8.10 Logik / LG 10 3.8.10 Logik / LG 10 »LG10.Gatter« Logikgatter »LG10.Eingang1« Rangierung des Eingangssignals »LG10.Invertierung1« Invertieren der Eingangssignale »LG10.Eingang2« Rangierung des Eingangssignals »LG10.Invertierung2« Invertieren der Eingangssignale »LG10.Eingang3« Rangierung des Eingangssignals »LG10.Invertierung3« Invertieren der Eingangssignale »LG10.Eingang4« Rangierung des Eingangssignals »LG10.Invertierung4«...
Seite 287
3 Menü 3.8.12 Logik / LG 12 3.8.12 Logik / LG 12 »LG12.Gatter« Logikgatter »LG12.Eingang1« Rangierung des Eingangssignals »LG12.Invertierung1« Invertieren der Eingangssignale »LG12.Eingang2« Rangierung des Eingangssignals »LG12.Invertierung2« Invertieren der Eingangssignale »LG12.Eingang3« Rangierung des Eingangssignals »LG12.Invertierung3« Invertieren der Eingangssignale »LG12.Eingang4« Rangierung des Eingangssignals »LG12.Invertierung4«...
Seite 288
3 Menü 3.8.14 Logik / LG 14 3.8.14 Logik / LG 14 »LG14.Gatter« Logikgatter »LG14.Eingang1« Rangierung des Eingangssignals »LG14.Invertierung1« Invertieren der Eingangssignale »LG14.Eingang2« Rangierung des Eingangssignals »LG14.Invertierung2« Invertieren der Eingangssignale »LG14.Eingang3« Rangierung des Eingangssignals »LG14.Invertierung3« Invertieren der Eingangssignale »LG14.Eingang4« Rangierung des Eingangssignals »LG14.Invertierung4«...
Seite 289
3 Menü 3.8.16 Logik / LG 16 3.8.16 Logik / LG 16 »LG16.Gatter« Logikgatter »LG16.Eingang1« Rangierung des Eingangssignals »LG16.Invertierung1« Invertieren der Eingangssignale »LG16.Eingang2« Rangierung des Eingangssignals »LG16.Invertierung2« Invertieren der Eingangssignale »LG16.Eingang3« Rangierung des Eingangssignals »LG16.Invertierung3« Invertieren der Eingangssignale »LG16.Eingang4« Rangierung des Eingangssignals »LG16.Invertierung4«...
Seite 290
3 Menü 3.8.18 Logik / LG 18 3.8.18 Logik / LG 18 »LG18.Gatter« Logikgatter »LG18.Eingang1« Rangierung des Eingangssignals »LG18.Invertierung1« Invertieren der Eingangssignale »LG18.Eingang2« Rangierung des Eingangssignals »LG18.Invertierung2« Invertieren der Eingangssignale »LG18.Eingang3« Rangierung des Eingangssignals »LG18.Invertierung3« Invertieren der Eingangssignale »LG18.Eingang4« Rangierung des Eingangssignals »LG18.Invertierung4«...
Seite 291
3 Menü 3.8.20 Logik / LG 20 3.8.20 Logik / LG 20 »LG20.Gatter« Logikgatter »LG20.Eingang1« Rangierung des Eingangssignals »LG20.Invertierung1« Invertieren der Eingangssignale »LG20.Eingang2« Rangierung des Eingangssignals »LG20.Invertierung2« Invertieren der Eingangssignale »LG20.Eingang3« Rangierung des Eingangssignals »LG20.Invertierung3« Invertieren der Eingangssignale »LG20.Eingang4« Rangierung des Eingangssignals »LG20.Invertierung4«...
Seite 292
3 Menü 3.8.22 Logik / LG 22 3.8.22 Logik / LG 22 »LG22.Gatter« Logikgatter »LG22.Eingang1« Rangierung des Eingangssignals »LG22.Invertierung1« Invertieren der Eingangssignale »LG22.Eingang2« Rangierung des Eingangssignals »LG22.Invertierung2« Invertieren der Eingangssignale »LG22.Eingang3« Rangierung des Eingangssignals »LG22.Invertierung3« Invertieren der Eingangssignale »LG22.Eingang4« Rangierung des Eingangssignals »LG22.Invertierung4«...
Seite 293
3 Menü 3.8.24 Logik / LG 24 3.8.24 Logik / LG 24 »LG24.Gatter« Logikgatter »LG24.Eingang1« Rangierung des Eingangssignals »LG24.Invertierung1« Invertieren der Eingangssignale »LG24.Eingang2« Rangierung des Eingangssignals »LG24.Invertierung2« Invertieren der Eingangssignale »LG24.Eingang3« Rangierung des Eingangssignals »LG24.Invertierung3« Invertieren der Eingangssignale »LG24.Eingang4« Rangierung des Eingangssignals »LG24.Invertierung4«...
Seite 294
3 Menü 3.8.26 Logik / LG 26 3.8.26 Logik / LG 26 »LG26.Gatter« Logikgatter »LG26.Eingang1« Rangierung des Eingangssignals »LG26.Invertierung1« Invertieren der Eingangssignale »LG26.Eingang2« Rangierung des Eingangssignals »LG26.Invertierung2« Invertieren der Eingangssignale »LG26.Eingang3« Rangierung des Eingangssignals »LG26.Invertierung3« Invertieren der Eingangssignale »LG26.Eingang4« Rangierung des Eingangssignals »LG26.Invertierung4«...
Seite 295
3 Menü 3.8.28 Logik / LG 28 3.8.28 Logik / LG 28 »LG28.Gatter« Logikgatter »LG28.Eingang1« Rangierung des Eingangssignals »LG28.Invertierung1« Invertieren der Eingangssignale »LG28.Eingang2« Rangierung des Eingangssignals »LG28.Invertierung2« Invertieren der Eingangssignale »LG28.Eingang3« Rangierung des Eingangssignals »LG28.Invertierung3« Invertieren der Eingangssignale »LG28.Eingang4« Rangierung des Eingangssignals »LG28.Invertierung4«...
Seite 296
3 Menü 3.8.30 Logik / LG 30 3.8.30 Logik / LG 30 »LG30.Gatter« Logikgatter »LG30.Eingang1« Rangierung des Eingangssignals »LG30.Invertierung1« Invertieren der Eingangssignale »LG30.Eingang2« Rangierung des Eingangssignals »LG30.Invertierung2« Invertieren der Eingangssignale »LG30.Eingang3« Rangierung des Eingangssignals »LG30.Invertierung3« Invertieren der Eingangssignale »LG30.Eingang4« Rangierung des Eingangssignals »LG30.Invertierung4«...
Seite 297
3 Menü 3.8.32 Logik / LG 32 3.8.32 Logik / LG 32 »LG32.Gatter« Logikgatter »LG32.Eingang1« Rangierung des Eingangssignals »LG32.Invertierung1« Invertieren der Eingangssignale »LG32.Eingang2« Rangierung des Eingangssignals »LG32.Invertierung2« Invertieren der Eingangssignale »LG32.Eingang3« Rangierung des Eingangssignals »LG32.Invertierung3« Invertieren der Eingangssignale »LG32.Eingang4« Rangierung des Eingangssignals »LG32.Invertierung4«...
Seite 298
3 Menü 3.8.34 Logik / LG 34 3.8.34 Logik / LG 34 »LG34.Gatter« Logikgatter »LG34.Eingang1« Rangierung des Eingangssignals »LG34.Invertierung1« Invertieren der Eingangssignale »LG34.Eingang2« Rangierung des Eingangssignals »LG34.Invertierung2« Invertieren der Eingangssignale »LG34.Eingang3« Rangierung des Eingangssignals »LG34.Invertierung3« Invertieren der Eingangssignale »LG34.Eingang4« Rangierung des Eingangssignals »LG34.Invertierung4«...
Seite 299
3 Menü 3.8.36 Logik / LG 36 3.8.36 Logik / LG 36 »LG36.Gatter« Logikgatter »LG36.Eingang1« Rangierung des Eingangssignals »LG36.Invertierung1« Invertieren der Eingangssignale »LG36.Eingang2« Rangierung des Eingangssignals »LG36.Invertierung2« Invertieren der Eingangssignale »LG36.Eingang3« Rangierung des Eingangssignals »LG36.Invertierung3« Invertieren der Eingangssignale »LG36.Eingang4« Rangierung des Eingangssignals »LG36.Invertierung4«...
Seite 300
3 Menü 3.8.38 Logik / LG 38 3.8.38 Logik / LG 38 »LG38.Gatter« Logikgatter »LG38.Eingang1« Rangierung des Eingangssignals »LG38.Invertierung1« Invertieren der Eingangssignale »LG38.Eingang2« Rangierung des Eingangssignals »LG38.Invertierung2« Invertieren der Eingangssignale »LG38.Eingang3« Rangierung des Eingangssignals »LG38.Invertierung3« Invertieren der Eingangssignale »LG38.Eingang4« Rangierung des Eingangssignals »LG38.Invertierung4«...
Seite 301
3 Menü 3.8.40 Logik / LG 40 3.8.40 Logik / LG 40 »LG40.Gatter« Logikgatter »LG40.Eingang1« Rangierung des Eingangssignals »LG40.Invertierung1« Invertieren der Eingangssignale »LG40.Eingang2« Rangierung des Eingangssignals »LG40.Invertierung2« Invertieren der Eingangssignale »LG40.Eingang3« Rangierung des Eingangssignals »LG40.Invertierung3« Invertieren der Eingangssignale »LG40.Eingang4« Rangierung des Eingangssignals »LG40.Invertierung4«...
Seite 302
3 Menü 3.8.42 Logik / LG 42 3.8.42 Logik / LG 42 »LG42.Gatter« Logikgatter »LG42.Eingang1« Rangierung des Eingangssignals »LG42.Invertierung1« Invertieren der Eingangssignale »LG42.Eingang2« Rangierung des Eingangssignals »LG42.Invertierung2« Invertieren der Eingangssignale »LG42.Eingang3« Rangierung des Eingangssignals »LG42.Invertierung3« Invertieren der Eingangssignale »LG42.Eingang4« Rangierung des Eingangssignals »LG42.Invertierung4«...
Seite 303
3 Menü 3.8.44 Logik / LG 44 3.8.44 Logik / LG 44 »LG44.Gatter« Logikgatter »LG44.Eingang1« Rangierung des Eingangssignals »LG44.Invertierung1« Invertieren der Eingangssignale »LG44.Eingang2« Rangierung des Eingangssignals »LG44.Invertierung2« Invertieren der Eingangssignale »LG44.Eingang3« Rangierung des Eingangssignals »LG44.Invertierung3« Invertieren der Eingangssignale »LG44.Eingang4« Rangierung des Eingangssignals »LG44.Invertierung4«...
Seite 304
3 Menü 3.8.46 Logik / LG 46 3.8.46 Logik / LG 46 »LG46.Gatter« Logikgatter »LG46.Eingang1« Rangierung des Eingangssignals »LG46.Invertierung1« Invertieren der Eingangssignale »LG46.Eingang2« Rangierung des Eingangssignals »LG46.Invertierung2« Invertieren der Eingangssignale »LG46.Eingang3« Rangierung des Eingangssignals »LG46.Invertierung3« Invertieren der Eingangssignale »LG46.Eingang4« Rangierung des Eingangssignals »LG46.Invertierung4«...
Seite 305
3 Menü 3.8.48 Logik / LG 48 3.8.48 Logik / LG 48 »LG48.Gatter« Logikgatter »LG48.Eingang1« Rangierung des Eingangssignals »LG48.Invertierung1« Invertieren der Eingangssignale »LG48.Eingang2« Rangierung des Eingangssignals »LG48.Invertierung2« Invertieren der Eingangssignale »LG48.Eingang3« Rangierung des Eingangssignals »LG48.Invertierung3« Invertieren der Eingangssignale »LG48.Eingang4« Rangierung des Eingangssignals »LG48.Invertierung4«...
Seite 306
3 Menü 3.8.50 Logik / LG 50 3.8.50 Logik / LG 50 »LG50.Gatter« Logikgatter »LG50.Eingang1« Rangierung des Eingangssignals »LG50.Invertierung1« Invertieren der Eingangssignale »LG50.Eingang2« Rangierung des Eingangssignals »LG50.Invertierung2« Invertieren der Eingangssignale »LG50.Eingang3« Rangierung des Eingangssignals »LG50.Invertierung3« Invertieren der Eingangssignale »LG50.Eingang4« Rangierung des Eingangssignals »LG50.Invertierung4«...
Seite 307
3 Menü 3.8.52 Logik / LG 52 3.8.52 Logik / LG 52 »LG52.Gatter« Logikgatter »LG52.Eingang1« Rangierung des Eingangssignals »LG52.Invertierung1« Invertieren der Eingangssignale »LG52.Eingang2« Rangierung des Eingangssignals »LG52.Invertierung2« Invertieren der Eingangssignale »LG52.Eingang3« Rangierung des Eingangssignals »LG52.Invertierung3« Invertieren der Eingangssignale »LG52.Eingang4« Rangierung des Eingangssignals »LG52.Invertierung4«...
Seite 308
3 Menü 3.8.54 Logik / LG 54 3.8.54 Logik / LG 54 »LG54.Gatter« Logikgatter »LG54.Eingang1« Rangierung des Eingangssignals »LG54.Invertierung1« Invertieren der Eingangssignale »LG54.Eingang2« Rangierung des Eingangssignals »LG54.Invertierung2« Invertieren der Eingangssignale »LG54.Eingang3« Rangierung des Eingangssignals »LG54.Invertierung3« Invertieren der Eingangssignale »LG54.Eingang4« Rangierung des Eingangssignals »LG54.Invertierung4«...
Seite 309
3 Menü 3.8.56 Logik / LG 56 3.8.56 Logik / LG 56 »LG56.Gatter« Logikgatter »LG56.Eingang1« Rangierung des Eingangssignals »LG56.Invertierung1« Invertieren der Eingangssignale »LG56.Eingang2« Rangierung des Eingangssignals »LG56.Invertierung2« Invertieren der Eingangssignale »LG56.Eingang3« Rangierung des Eingangssignals »LG56.Invertierung3« Invertieren der Eingangssignale »LG56.Eingang4« Rangierung des Eingangssignals »LG56.Invertierung4«...
Seite 310
3 Menü 3.8.58 Logik / LG 58 3.8.58 Logik / LG 58 »LG58.Gatter« Logikgatter »LG58.Eingang1« Rangierung des Eingangssignals »LG58.Invertierung1« Invertieren der Eingangssignale »LG58.Eingang2« Rangierung des Eingangssignals »LG58.Invertierung2« Invertieren der Eingangssignale »LG58.Eingang3« Rangierung des Eingangssignals »LG58.Invertierung3« Invertieren der Eingangssignale »LG58.Eingang4« Rangierung des Eingangssignals »LG58.Invertierung4«...
Seite 311
3 Menü 3.8.60 Logik / LG 60 3.8.60 Logik / LG 60 »LG60.Gatter« Logikgatter »LG60.Eingang1« Rangierung des Eingangssignals »LG60.Invertierung1« Invertieren der Eingangssignale »LG60.Eingang2« Rangierung des Eingangssignals »LG60.Invertierung2« Invertieren der Eingangssignale »LG60.Eingang3« Rangierung des Eingangssignals »LG60.Invertierung3« Invertieren der Eingangssignale »LG60.Eingang4« Rangierung des Eingangssignals »LG60.Invertierung4«...
Seite 312
3 Menü 3.8.62 Logik / LG 62 3.8.62 Logik / LG 62 »LG62.Gatter« Logikgatter »LG62.Eingang1« Rangierung des Eingangssignals »LG62.Invertierung1« Invertieren der Eingangssignale »LG62.Eingang2« Rangierung des Eingangssignals »LG62.Invertierung2« Invertieren der Eingangssignale »LG62.Eingang3« Rangierung des Eingangssignals »LG62.Invertierung3« Invertieren der Eingangssignale »LG62.Eingang4« Rangierung des Eingangssignals »LG62.Invertierung4«...
Seite 313
3 Menü 3.8.64 Logik / LG 64 3.8.64 Logik / LG 64 »LG64.Gatter« Logikgatter »LG64.Eingang1« Rangierung des Eingangssignals »LG64.Invertierung1« Invertieren der Eingangssignale »LG64.Eingang2« Rangierung des Eingangssignals »LG64.Invertierung2« Invertieren der Eingangssignale »LG64.Eingang3« Rangierung des Eingangssignals »LG64.Invertierung3« Invertieren der Eingangssignale »LG64.Eingang4« Rangierung des Eingangssignals »LG64.Invertierung4«...
Seite 314
3 Menü 3.8.66 Logik / LG 66 3.8.66 Logik / LG 66 »LG66.Gatter« Logikgatter »LG66.Eingang1« Rangierung des Eingangssignals »LG66.Invertierung1« Invertieren der Eingangssignale »LG66.Eingang2« Rangierung des Eingangssignals »LG66.Invertierung2« Invertieren der Eingangssignale »LG66.Eingang3« Rangierung des Eingangssignals »LG66.Invertierung3« Invertieren der Eingangssignale »LG66.Eingang4« Rangierung des Eingangssignals »LG66.Invertierung4«...
Seite 315
3 Menü 3.8.68 Logik / LG 68 3.8.68 Logik / LG 68 »LG68.Gatter« Logikgatter »LG68.Eingang1« Rangierung des Eingangssignals »LG68.Invertierung1« Invertieren der Eingangssignale »LG68.Eingang2« Rangierung des Eingangssignals »LG68.Invertierung2« Invertieren der Eingangssignale »LG68.Eingang3« Rangierung des Eingangssignals »LG68.Invertierung3« Invertieren der Eingangssignale »LG68.Eingang4« Rangierung des Eingangssignals »LG68.Invertierung4«...
Seite 316
3 Menü 3.8.70 Logik / LG 70 3.8.70 Logik / LG 70 »LG70.Gatter« Logikgatter »LG70.Eingang1« Rangierung des Eingangssignals »LG70.Invertierung1« Invertieren der Eingangssignale »LG70.Eingang2« Rangierung des Eingangssignals »LG70.Invertierung2« Invertieren der Eingangssignale »LG70.Eingang3« Rangierung des Eingangssignals »LG70.Invertierung3« Invertieren der Eingangssignale »LG70.Eingang4« Rangierung des Eingangssignals »LG70.Invertierung4«...
Seite 317
3 Menü 3.8.72 Logik / LG 72 3.8.72 Logik / LG 72 »LG72.Gatter« Logikgatter »LG72.Eingang1« Rangierung des Eingangssignals »LG72.Invertierung1« Invertieren der Eingangssignale »LG72.Eingang2« Rangierung des Eingangssignals »LG72.Invertierung2« Invertieren der Eingangssignale »LG72.Eingang3« Rangierung des Eingangssignals »LG72.Invertierung3« Invertieren der Eingangssignale »LG72.Eingang4« Rangierung des Eingangssignals »LG72.Invertierung4«...
Seite 318
3 Menü 3.8.74 Logik / LG 74 3.8.74 Logik / LG 74 »LG74.Gatter« Logikgatter »LG74.Eingang1« Rangierung des Eingangssignals »LG74.Invertierung1« Invertieren der Eingangssignale »LG74.Eingang2« Rangierung des Eingangssignals »LG74.Invertierung2« Invertieren der Eingangssignale »LG74.Eingang3« Rangierung des Eingangssignals »LG74.Invertierung3« Invertieren der Eingangssignale »LG74.Eingang4« Rangierung des Eingangssignals »LG74.Invertierung4«...
Seite 319
3 Menü 3.8.76 Logik / LG 76 3.8.76 Logik / LG 76 »LG76.Gatter« Logikgatter »LG76.Eingang1« Rangierung des Eingangssignals »LG76.Invertierung1« Invertieren der Eingangssignale »LG76.Eingang2« Rangierung des Eingangssignals »LG76.Invertierung2« Invertieren der Eingangssignale »LG76.Eingang3« Rangierung des Eingangssignals »LG76.Invertierung3« Invertieren der Eingangssignale »LG76.Eingang4« Rangierung des Eingangssignals »LG76.Invertierung4«...
Seite 320
3 Menü 3.8.78 Logik / LG 78 3.8.78 Logik / LG 78 »LG78.Gatter« Logikgatter »LG78.Eingang1« Rangierung des Eingangssignals »LG78.Invertierung1« Invertieren der Eingangssignale »LG78.Eingang2« Rangierung des Eingangssignals »LG78.Invertierung2« Invertieren der Eingangssignale »LG78.Eingang3« Rangierung des Eingangssignals »LG78.Invertierung3« Invertieren der Eingangssignale »LG78.Eingang4« Rangierung des Eingangssignals »LG78.Invertierung4«...
Seite 321
3 Menü 3.8.80 Logik / LG 80 3.8.80 Logik / LG 80 »LG80.Gatter« Logikgatter »LG80.Eingang1« Rangierung des Eingangssignals »LG80.Invertierung1« Invertieren der Eingangssignale »LG80.Eingang2« Rangierung des Eingangssignals »LG80.Invertierung2« Invertieren der Eingangssignale »LG80.Eingang3« Rangierung des Eingangssignals »LG80.Invertierung3« Invertieren der Eingangssignale »LG80.Eingang4« Rangierung des Eingangssignals »LG80.Invertierung4«...
Seite 322
3 Menü 3.9.3 Service / Test - Schutz gesp 3.9.3 Service / Test - Schutz gesp 3.9.3.1 Service / Test - Schutz gesp / SPERREN 3.9.3.1.1 Service / Test - Schutz gesp / SPERREN / K Slot X2 »SPERREN K« Ermöglicht die Aktivierung (Sperren) und Deaktivierung (Entsperren) der Relaisausgänge.
Seite 323
3 Menü 3.9.3.1.3 Service / Test - Schutz gesp / SPERREN / K Slot X5 3.9.3.1.3 Service / Test - Schutz gesp / SPERREN / K Slot X5 »SPERREN K« Ermöglicht die Aktivierung (Sperren) und Deaktivierung (Entsperren) der Relaisausgänge. Dies ist der erste, von zwei dafür erforderlichen Schritten. Siehe Parameter "Gesperrt"...
Seite 324
3 Menü 3.9.3.1.5 Service / Test - Schutz gesp / SPERREN / K Slot X6 3.9.3.1.5 Service / Test - Schutz gesp / SPERREN / K Slot X6 »SPERREN K« Ermöglicht die Aktivierung (Sperren) und Deaktivierung (Entsperren) der Relaisausgänge. Dies ist der erste, von zwei dafür erforderlichen Schritten. Siehe Parameter "Gesperrt"...
Seite 325
3 Menü 3.9.3.3 Service / Test - Schutz gesp / Erzwinge K 3.9.3.3 Service / Test - Schutz gesp / Erzwinge K 3.9.3.3.1 Service / Test - Schutz gesp / Erzwinge K / K Slot X2 »Erzwing Modus« Mit Hilfe dieser Funktion kann der normale Ausgangsstatus aller (die nicht im Entwaffnet Status sind) Relais überschrieben werden (erzwungen).
Seite 326
3 Menü 3.9.3.3.2 Service / Test - Schutz gesp / Erzwinge K / K Slot X4 3.9.3.3.2 Service / Test - Schutz gesp / Erzwinge K / K Slot X4 »Erzwing Modus« Mit Hilfe dieser Funktion kann der normale Ausgangsstatus aller (die nicht im Entwaffnet Status sind) Relais überschrieben werden (erzwungen).
Seite 327
3 Menü 3.9.3.3.3 Service / Test - Schutz gesp / Erzwinge K / K Slot X5 3.9.3.3.3 Service / Test - Schutz gesp / Erzwinge K / K Slot X5 »Erzwing Modus« Mit Hilfe dieser Funktion kann der normale Ausgangsstatus aller (die nicht im Entwaffnet Status sind) Relais überschrieben werden (erzwungen).
Seite 328
3 Menü 3.9.3.3.4 Service / Test - Schutz gesp / Erzwinge K / K Slot X5 3.9.3.3.4 Service / Test - Schutz gesp / Erzwinge K / K Slot X5 »Erzwing Modus« Mit Hilfe dieser Funktion kann der normale Ausgangsstatus aller (die nicht im Entwaffnet Status sind) Relais überschrieben werden (erzwungen).
Seite 329
3 Menü 3.9.3.3.5 Service / Test - Schutz gesp / Erzwinge K / K Slot X6 3.9.3.3.5 Service / Test - Schutz gesp / Erzwinge K / K Slot X6 »Erzwing Modus« Mit Hilfe dieser Funktion kann der normale Ausgangsstatus aller (die nicht im Entwaffnet Status sind) Relais überschrieben werden (erzwungen).
Seite 330
3 Menü 3.9.3.5 Service / Test - Schutz gesp / Erzwinge SC 3.9.3.5 Service / Test - Schutz gesp / Erzwinge SC »SÜW . Erzwinge SC« Direkt-Kommando, um (zu Testzwecken) den Selbstüberwachungskontakt (SC) für ca. 5 Sekunden fallen zu lassen. 3.9.3.6 Service / Test - Schutz gesp / Analogeingänge 3.9.3.6.1...
Seite 331
3 Menü 3.9.3.7.2 Service / Test - Schutz gesp / Analogausgänge / AnAusg[2] 3.9.3.7.2 Service / Test - Schutz gesp / Analogausgänge / AnAusg[2] »Erzwing Modus« Für Inbetriebnahme- oder Wartungsarbeiten können Analogausgänge erzwungen/ gesetzt werde. Mit Hilfe dieser Funktion kann der normale Ausgangswert aller analogen Ausgaben überschrieben werden (erzwungen).
Seite 332
3 Menü 3.9.3.8.3 Service / Test - Schutz gesp / Sgen / Einstellungen 3.9.3.8.3 Service / Test - Schutz gesp / Sgen / Einstellungen 3.9.3.8.3.1 Service / Test - Schutz gesp / Sgen / Einstellungen / Zeiten »Vorlauf« Vorlaufzeit »FehlerSimulation« Dauer der Fehlersimulation »Nachlauf«...
Seite 333
3 Menü 3.9.3.8.3.3 Service / Test - Schutz gesp / Sgen / Einstellungen / FehlerSimulation 3.9.3.8.3.3 Service / Test - Schutz gesp / Sgen / Einstellungen / FehlerSimulation 3.9.3.8.3.3.1 Service / Test - Schutz gesp / Sgen / Einstellungen / FehlerSimulation / SpW »UL1 «...
Seite 334
3 Menü 3.9.3.8.3.4 Service / Test - Schutz gesp / Sgen / Einstellungen / Nachlauf 3.9.3.8.3.4 Service / Test - Schutz gesp / Sgen / Einstellungen / Nachlauf 3.9.3.8.3.4.1 Service / Test - Schutz gesp / Sgen / Einstellungen / Nachlauf / SpW »UL1 «...
Seite 335
3 Menü 3.9.4 Service / Diagnosedaten 3.9.4 Service / Diagnosedaten 3.9.4.1 Service / Diagnosedaten / FADC »Sys . FADC_TR« FADC_TR: total (retain) »Sys . FADC_LR« FADC-LR: long (10min, max, retain) »Sys . FADC_MR« FADC-MR: mid (10s, max, retain) »Sys . FADC_SR«...
Seite 336
4 Hardware 4.1 Bedieneinheit Hardware Bedieneinheit Gerätefront 4.1.1 Bedieneinheit: Globale Parameter tmax Bearb/Berechtigung Geräteparameter / Security / Allg Einstellungen 180s 20s . . . 3600s Wird am Panel keine Taste mehr gedrückt, dann werden nach Ablauf dieser Zeit alle zwischengespeicherten Parameteränderungen verworfen. Das Gerät fällt in die Zugriffsberechtigung "Nur-Lesen Lv0" zurück. Display Aus Geräteparameter / Bedieneinheit 180s...
Seite 337
4 Hardware 4.1.3 Bedieneinheit: Werte 4.1.3 Bedieneinheit: Werte Konfig. Geräte-Reset Betrieb / Security / Security-Status Wenn während eines Kaltstarts die »C«-Taste betätigt wird, erscheint ein allgemeiner Reset-Dialog auf dem Display. Hier lässt sich konfigurieren, welche Optionen dort verfügbar sein sollen. MCA4-3.10-DE-REF MCA4...
Seite 338
4 Hardware 4.2 Digitale Eingänge Digitale Eingänge 4.2.1 DI Slot X1 4.2.1.1 DI Slot X1: Globale Parameter Nennspannung Geräteparameter / Digitale Eingänge / DI Slot X1 / Gruppe 1 24 VDC 24 VDC, 48 VDC, 60 VDC, 110 VDC, 230 VDC, 110 VAC, 230 VAC ╚═▷...
Seite 339
4 Hardware 4.2.1.1 DI Slot X1: Globale Parameter Nennspannung Geräteparameter / Digitale Eingänge / DI Slot X1 / Gruppe 3 24 VDC 24 VDC, 48 VDC, 60 VDC, 110 VDC, 230 VDC, 110 VAC, 230 VAC ╚═▷ Tab. Nennspannung der digitalen Eingänge Invertierung 3 Geräteparameter / Digitale Eingänge / DI Slot X1 / Gruppe 3 Inaktiv...
Seite 340
4 Hardware 4.2.1.1 DI Slot X1: Globale Parameter Invertierung 6 Geräteparameter / Digitale Eingänge / DI Slot X1 / Gruppe 3 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertieren der Eingangssignale Entprellzeit 6 Geräteparameter / Digitale Eingänge / DI Slot X1 / Gruppe 3 keine Entprz keine Entprz, 20 ms, 50 ms, 100 ms ╚═▷...
Seite 341
4 Hardware 4.2.1.2 DI Slot X1: Meldungen (Zustände der Ausgänge) 4.2.1.2 DI Slot X1: Meldungen (Zustände der Ausgänge) DI 1 Betrieb / Zustandsanzeige / DI Slot X1 . . . DI 8 Meldung: Digitaler Eingang MCA4-3.10-DE-REF MCA4...
Seite 342
4 Hardware 4.2.2 DI Slot X5 4.2.2 DI Slot X5 4.2.2.1 DI Slot X5: Globale Parameter Nennspannung Geräteparameter / Digitale Eingänge / DI Slot X5 / Gruppe 1 24 VDC 24 VDC, 48 VDC, 60 VDC, 110 VDC, 230 VDC, 110 VAC, 230 VAC ╚═▷...
Seite 343
4 Hardware 4.2.2.1 DI Slot X5: Globale Parameter Entprellzeit 3 Geräteparameter / Digitale Eingänge / DI Slot X5 / Gruppe 1 keine Entprz keine Entprz, 20 ms, 50 ms, 100 ms ╚═▷ Tab. Erst nach Ablauf der Entprellzeit wird ein Zustandswechsel an einem digitalen Eingang vom Gerät übernommen. So werden evtl.
Seite 344
4 Hardware 4.2.2.2 DI Slot X5: Meldungen (Zustände der Ausgänge) Invertierung 7 Geräteparameter / Digitale Eingänge / DI Slot X5 / Gruppe 1 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertieren der Eingangssignale Entprellzeit 7 Geräteparameter / Digitale Eingänge / DI Slot X5 / Gruppe 1 keine Entprz keine Entprz, 20 ms, 50 ms, 100 ms ╚═▷...
Seite 345
4 Hardware 4.2.3 DI Slot X6 4.2.3 DI Slot X6 4.2.3.1 DI Slot X6: Globale Parameter Nennspannung Geräteparameter / Digitale Eingänge / DI Slot X6 / Gruppe 1 24 VDC 24 VDC, 48 VDC, 60 VDC, 110 VDC, 230 VDC, 110 VAC, 230 VAC ╚═▷...
Seite 346
4 Hardware 4.2.3.1 DI Slot X6: Globale Parameter Entprellzeit 3 Geräteparameter / Digitale Eingänge / DI Slot X6 / Gruppe 1 keine Entprz keine Entprz, 20 ms, 50 ms, 100 ms ╚═▷ Tab. Erst nach Ablauf der Entprellzeit wird ein Zustandswechsel an einem digitalen Eingang vom Gerät übernommen. So werden evtl.
Seite 347
4 Hardware 4.2.3.2 DI Slot X6: Meldungen (Zustände der Ausgänge) Invertierung 7 Geräteparameter / Digitale Eingänge / DI Slot X6 / Gruppe 1 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertieren der Eingangssignale Entprellzeit 7 Geräteparameter / Digitale Eingänge / DI Slot X6 / Gruppe 1 keine Entprz keine Entprz, 20 ms, 50 ms, 100 ms ╚═▷...
Seite 348
4 Hardware 4.3 Ausgangsrelais Ausgangsrelais 4.3.1 K Slot X2 Ausgangsrelais - K2 4.3.1.1 K Slot X2: Globale Parameter Arbeitsprinzip Geräteparameter / Ausgangsrelais / K Slot X2 / K 1 Arbeitsstromprinzip Arbeitsstromprinzip, Ruhestromprinzip ╚═▷ Tab. Arbeitsprinzip t-Halte Geräteparameter / Ausgangsrelais / K Slot X2 / K 1 0.00s 0.00s . . . ...
Seite 349
4 Hardware 4.3.1.1 K Slot X2: Globale Parameter Rangierung 1 Geräteparameter / Ausgangsrelais / K Slot X2 / K 1 AuslBef - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 1 Geräteparameter / Ausgangsrelais / K Slot X2 / K 1 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 350
4 Hardware 4.3.1.1 K Slot X2: Globale Parameter Invertierung 4 Geräteparameter / Ausgangsrelais / K Slot X2 / K 1 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Rangierung 5 Geräteparameter / Ausgangsrelais / K Slot X2 / K 1 - . . . ...
Seite 351
4 Hardware 4.3.1.1 K Slot X2: Globale Parameter Arbeitsprinzip Geräteparameter / Ausgangsrelais / K Slot X2 / K 2 Arbeitsstromprinzip Arbeitsstromprinzip, Ruhestromprinzip ╚═▷ Tab. Arbeitsprinzip t-Halte Geräteparameter / Ausgangsrelais / K Slot X2 / K 2 0.00s 0.00s . . . 300.00s Damit ein Zustandswechsel eines Ausgangsrelais sicher erkannt werden kann, bleibt er mindestens für die Dauer der Mindesthaltezeit erhalten.
Seite 352
4 Hardware 4.3.1.1 K Slot X2: Globale Parameter Invertierung 1 Geräteparameter / Ausgangsrelais / K Slot X2 / K 2 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Rangierung 2 Geräteparameter / Ausgangsrelais / K Slot X2 / K 2 - . . . ...
Seite 353
4 Hardware 4.3.1.1 K Slot X2: Globale Parameter Rangierung 5 Geräteparameter / Ausgangsrelais / K Slot X2 / K 2 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 5 Geräteparameter / Ausgangsrelais / K Slot X2 / K 2 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 354
4 Hardware 4.3.1.1 K Slot X2: Globale Parameter t-Halte Geräteparameter / Ausgangsrelais / K Slot X2 / K 3 0.00s 0.00s . . . 300.00s Damit ein Zustandswechsel eines Ausgangsrelais sicher erkannt werden kann, bleibt er mindestens für die Dauer der Mindesthaltezeit erhalten. t-Aus Verz Geräteparameter / Ausgangsrelais / K Slot X2 / K 3 0.00s...
Seite 355
4 Hardware 4.3.1.1 K Slot X2: Globale Parameter Rangierung 2 Geräteparameter / Ausgangsrelais / K Slot X2 / K 3 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 2 Geräteparameter / Ausgangsrelais / K Slot X2 / K 3 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 356
4 Hardware 4.3.1.1 K Slot X2: Globale Parameter Invertierung 5 Geräteparameter / Ausgangsrelais / K Slot X2 / K 3 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Rangierung 6 Geräteparameter / Ausgangsrelais / K Slot X2 / K 3 - . . . ...
Seite 357
4 Hardware 4.3.1.1 K Slot X2: Globale Parameter t-Aus Verz Geräteparameter / Ausgangsrelais / K Slot X2 / K 4 0.00s 0.00s . . . 300.00s Ausschaltverzögerung Selbsthaltung Geräteparameter / Ausgangsrelais / K Slot X2 / K 4 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Legt fest, ob das Ausgangsrelais selbsthaltend ist.
Seite 358
4 Hardware 4.3.1.1 K Slot X2: Globale Parameter Invertierung 2 Geräteparameter / Ausgangsrelais / K Slot X2 / K 4 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Rangierung 3 Geräteparameter / Ausgangsrelais / K Slot X2 / K 4 - . . . ...
Seite 359
4 Hardware 4.3.1.1 K Slot X2: Globale Parameter Rangierung 6 Geräteparameter / Ausgangsrelais / K Slot X2 / K 4 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 6 Geräteparameter / Ausgangsrelais / K Slot X2 / K 4 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 360
4 Hardware 4.3.1.1 K Slot X2: Globale Parameter Selbsthaltung Geräteparameter / Ausgangsrelais / K Slot X2 / K 5 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Legt fest, ob das Ausgangsrelais selbsthaltend ist. Quittierung Geräteparameter / Ausgangsrelais / K Slot X2 / K 5 - . . . ...
Seite 361
4 Hardware 4.3.1.1 K Slot X2: Globale Parameter Rangierung 3 Geräteparameter / Ausgangsrelais / K Slot X2 / K 5 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 3 Geräteparameter / Ausgangsrelais / K Slot X2 / K 5 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 362
4 Hardware 4.3.1.1 K Slot X2: Globale Parameter Invertierung 6 Geräteparameter / Ausgangsrelais / K Slot X2 / K 5 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Rangierung 7 Geräteparameter / Ausgangsrelais / K Slot X2 / K 5 - . . . ...
Seite 363
4 Hardware 4.3.1.1 K Slot X2: Globale Parameter Quittierung Geräteparameter / Ausgangsrelais / K Slot X2 / K 6 - . . . Internal test state • Nur verfügbar wenn: • Selbsthaltung Aktiv ╚═▷ Tab. Für jedes Ausgangsrelais kann ein Signal rangiert werden, das nur das entsprechende Ausgangsrelais quittiert. Die Quittierung ist nur wirksam, wenn die Selbsthaltung aktiv ist.
Seite 364
4 Hardware 4.3.1.1 K Slot X2: Globale Parameter Invertierung 3 Geräteparameter / Ausgangsrelais / K Slot X2 / K 6 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Rangierung 4 Geräteparameter / Ausgangsrelais / K Slot X2 / K 6 - . . . ...
Seite 365
4 Hardware 4.3.1.1 K Slot X2: Globale Parameter Rangierung 7 Geräteparameter / Ausgangsrelais / K Slot X2 / K 6 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 7 Geräteparameter / Ausgangsrelais / K Slot X2 / K 6 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 366
4 Hardware 4.3.1.2 K Slot X2: Direktkommandos t-Zeitabschaltung Erzwung Service / Test - Schutz gesp / Erzwinge K / K Slot X2 0.00s . . . 300.00s • Nur verfügbar wenn: • Erzwing Modus Zeitabschaltung 0.03s Der Ausgangszustand wird für diese Zeit erzwungen (entspricht nicht dem Zustand der Rangierungen). 4.3.1.2 K Slot X2: Direktkommandos SPERREN...
Seite 367
4 Hardware 4.3.1.3 K Slot X2: Meldungen (Zustände der Ausgänge) GESPERRT Betrieb / Zustandsanzeige / K Slot X2 Meldung: Relais GESPERRT um Wartungsarbeiten, ohne das Risiko ganze Prozesse offline zu schalten, sicher durchführen zu können (Hinweis, der Selbstüberwachungskontakt ist nicht sperrbar, kann nicht funktionslos geschaltet werden).
Seite 368
4 Hardware 4.3.2 K Slot X4 4.3.2 K Slot X4 Ausgangsrelais - K4 4.3.2.1 K Slot X4: Globale Parameter Arbeitsprinzip Geräteparameter / Ausgangsrelais / K Slot X4 / K 1 Arbeitsstromprinzip Arbeitsstromprinzip, Ruhestromprinzip ╚═▷ Tab. Arbeitsprinzip t-Halte Geräteparameter / Ausgangsrelais / K Slot X4 / K 1 0.00s 0.00s . . . ...
Seite 369
4 Hardware 4.3.2.1 K Slot X4: Globale Parameter Rangierung 1 Geräteparameter / Ausgangsrelais / K Slot X4 / K 1 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 1 Geräteparameter / Ausgangsrelais / K Slot X4 / K 1 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 370
4 Hardware 4.3.2.1 K Slot X4: Globale Parameter Invertierung 4 Geräteparameter / Ausgangsrelais / K Slot X4 / K 1 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Rangierung 5 Geräteparameter / Ausgangsrelais / K Slot X4 / K 1 - . . . ...
Seite 371
4 Hardware 4.3.2.1 K Slot X4: Globale Parameter Arbeitsprinzip Geräteparameter / Ausgangsrelais / K Slot X4 / K 2 Arbeitsstromprinzip Arbeitsstromprinzip, Ruhestromprinzip ╚═▷ Tab. Arbeitsprinzip t-Halte Geräteparameter / Ausgangsrelais / K Slot X4 / K 2 0.00s 0.00s . . . 300.00s Damit ein Zustandswechsel eines Ausgangsrelais sicher erkannt werden kann, bleibt er mindestens für die Dauer der Mindesthaltezeit erhalten.
Seite 372
4 Hardware 4.3.2.1 K Slot X4: Globale Parameter Invertierung 1 Geräteparameter / Ausgangsrelais / K Slot X4 / K 2 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Rangierung 2 Geräteparameter / Ausgangsrelais / K Slot X4 / K 2 - . . . ...
Seite 373
4 Hardware 4.3.2.1 K Slot X4: Globale Parameter Rangierung 5 Geräteparameter / Ausgangsrelais / K Slot X4 / K 2 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 5 Geräteparameter / Ausgangsrelais / K Slot X4 / K 2 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 374
4 Hardware 4.3.2.1 K Slot X4: Globale Parameter t-Halte Geräteparameter / Ausgangsrelais / K Slot X4 / K 3 0.00s 0.00s . . . 300.00s Damit ein Zustandswechsel eines Ausgangsrelais sicher erkannt werden kann, bleibt er mindestens für die Dauer der Mindesthaltezeit erhalten. t-Aus Verz Geräteparameter / Ausgangsrelais / K Slot X4 / K 3 0.00s...
Seite 375
4 Hardware 4.3.2.1 K Slot X4: Globale Parameter Rangierung 2 Geräteparameter / Ausgangsrelais / K Slot X4 / K 3 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 2 Geräteparameter / Ausgangsrelais / K Slot X4 / K 3 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 376
4 Hardware 4.3.2.1 K Slot X4: Globale Parameter Invertierung 5 Geräteparameter / Ausgangsrelais / K Slot X4 / K 3 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Rangierung 6 Geräteparameter / Ausgangsrelais / K Slot X4 / K 3 - . . . ...
Seite 377
4 Hardware 4.3.2.1 K Slot X4: Globale Parameter t-Aus Verz Geräteparameter / Ausgangsrelais / K Slot X4 / K 4 0.00s 0.00s . . . 300.00s Ausschaltverzögerung Selbsthaltung Geräteparameter / Ausgangsrelais / K Slot X4 / K 4 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Legt fest, ob das Ausgangsrelais selbsthaltend ist.
Seite 378
4 Hardware 4.3.2.1 K Slot X4: Globale Parameter Invertierung 2 Geräteparameter / Ausgangsrelais / K Slot X4 / K 4 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Rangierung 3 Geräteparameter / Ausgangsrelais / K Slot X4 / K 4 - . . . ...
Seite 379
4 Hardware 4.3.2.1 K Slot X4: Globale Parameter Rangierung 6 Geräteparameter / Ausgangsrelais / K Slot X4 / K 4 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 6 Geräteparameter / Ausgangsrelais / K Slot X4 / K 4 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 380
4 Hardware 4.3.2.1 K Slot X4: Globale Parameter Selbsthaltung Geräteparameter / Ausgangsrelais / K Slot X4 / K 5 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Legt fest, ob das Ausgangsrelais selbsthaltend ist. Quittierung Geräteparameter / Ausgangsrelais / K Slot X4 / K 5 - . . . ...
Seite 381
4 Hardware 4.3.2.1 K Slot X4: Globale Parameter Rangierung 3 Geräteparameter / Ausgangsrelais / K Slot X4 / K 5 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 3 Geräteparameter / Ausgangsrelais / K Slot X4 / K 5 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 382
4 Hardware 4.3.2.1 K Slot X4: Globale Parameter Invertierung 6 Geräteparameter / Ausgangsrelais / K Slot X4 / K 5 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Rangierung 7 Geräteparameter / Ausgangsrelais / K Slot X4 / K 5 - . . . ...
Seite 383
4 Hardware 4.3.2.2 K Slot X4: Direktkommandos Erzwing Modus Service / Test - Schutz gesp / Erzwinge K / K Slot X4 permanent permanent, Zeitabschaltung ╚═▷ Tab. Mit Hilfe dieser Funktion kann der normale Ausgangsstatus aller (die nicht im Entwaffnet Status sind) Relais überschrieben werden (erzwungen).
Seite 384
4 Hardware 4.3.2.3 K Slot X4: Meldungen (Zustände der Ausgänge) 4.3.2.3 K Slot X4: Meldungen (Zustände der Ausgänge) Betrieb / Zustandsanzeige / K Slot X4 . . . Meldung: Ausgangsrelais GESPERRT Betrieb / Zustandsanzeige / K Slot X4 Meldung: Relais GESPERRT um Wartungsarbeiten, ohne das Risiko ganze Prozesse offline zu schalten, sicher durchführen zu können (Hinweis, der Selbstüberwachungskontakt ist nicht sperrbar, kann nicht funktionslos geschaltet werden).
Seite 385
4 Hardware 4.3.3 K Slot X5 4.3.3 K Slot X5 Ausgangsrelais - K5 4.3.3.1 K Slot X5: Globale Parameter Arbeitsprinzip Geräteparameter / Ausgangsrelais / K Slot X5 / K 1 Arbeitsstromprinzip Arbeitsstromprinzip, Ruhestromprinzip ╚═▷ Tab. Arbeitsprinzip t-Halte Geräteparameter / Ausgangsrelais / K Slot X5 / K 1 0.00s 0.00s . . . ...
Seite 386
4 Hardware 4.3.3.1 K Slot X5: Globale Parameter Rangierung 1 Geräteparameter / Ausgangsrelais / K Slot X5 / K 1 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 1 Geräteparameter / Ausgangsrelais / K Slot X5 / K 1 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 387
4 Hardware 4.3.3.1 K Slot X5: Globale Parameter Invertierung 4 Geräteparameter / Ausgangsrelais / K Slot X5 / K 1 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Rangierung 5 Geräteparameter / Ausgangsrelais / K Slot X5 / K 1 - . . . ...
Seite 388
4 Hardware 4.3.3.1 K Slot X5: Globale Parameter Arbeitsprinzip Geräteparameter / Ausgangsrelais / K Slot X5 / K 2 Arbeitsstromprinzip Arbeitsstromprinzip, Ruhestromprinzip ╚═▷ Tab. Arbeitsprinzip t-Halte Geräteparameter / Ausgangsrelais / K Slot X5 / K 2 0.00s 0.00s . . . 300.00s Damit ein Zustandswechsel eines Ausgangsrelais sicher erkannt werden kann, bleibt er mindestens für die Dauer der Mindesthaltezeit erhalten.
Seite 389
4 Hardware 4.3.3.1 K Slot X5: Globale Parameter Invertierung 1 Geräteparameter / Ausgangsrelais / K Slot X5 / K 2 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Rangierung 2 Geräteparameter / Ausgangsrelais / K Slot X5 / K 2 - . . . ...
Seite 390
4 Hardware 4.3.3.1 K Slot X5: Globale Parameter Rangierung 5 Geräteparameter / Ausgangsrelais / K Slot X5 / K 2 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 5 Geräteparameter / Ausgangsrelais / K Slot X5 / K 2 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 391
4 Hardware 4.3.3.1 K Slot X5: Globale Parameter t-Halte Geräteparameter / Ausgangsrelais / K Slot X5 / K 3 0.00s 0.00s . . . 300.00s Damit ein Zustandswechsel eines Ausgangsrelais sicher erkannt werden kann, bleibt er mindestens für die Dauer der Mindesthaltezeit erhalten. t-Aus Verz Geräteparameter / Ausgangsrelais / K Slot X5 / K 3 0.00s...
Seite 392
4 Hardware 4.3.3.1 K Slot X5: Globale Parameter Rangierung 2 Geräteparameter / Ausgangsrelais / K Slot X5 / K 3 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 2 Geräteparameter / Ausgangsrelais / K Slot X5 / K 3 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 393
4 Hardware 4.3.3.1 K Slot X5: Globale Parameter Invertierung 5 Geräteparameter / Ausgangsrelais / K Slot X5 / K 3 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Rangierung 6 Geräteparameter / Ausgangsrelais / K Slot X5 / K 3 - . . . ...
Seite 394
4 Hardware 4.3.3.1 K Slot X5: Globale Parameter t-Aus Verz Geräteparameter / Ausgangsrelais / K Slot X5 / K 4 0.00s 0.00s . . . 300.00s Ausschaltverzögerung Selbsthaltung Geräteparameter / Ausgangsrelais / K Slot X5 / K 4 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Legt fest, ob das Ausgangsrelais selbsthaltend ist.
Seite 395
4 Hardware 4.3.3.1 K Slot X5: Globale Parameter Invertierung 2 Geräteparameter / Ausgangsrelais / K Slot X5 / K 4 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Rangierung 3 Geräteparameter / Ausgangsrelais / K Slot X5 / K 4 - . . . ...
Seite 396
4 Hardware 4.3.3.1 K Slot X5: Globale Parameter Rangierung 6 Geräteparameter / Ausgangsrelais / K Slot X5 / K 4 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 6 Geräteparameter / Ausgangsrelais / K Slot X5 / K 4 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 397
4 Hardware 4.3.3.1 K Slot X5: Globale Parameter Selbsthaltung Geräteparameter / Ausgangsrelais / K Slot X5 / K 5 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Legt fest, ob das Ausgangsrelais selbsthaltend ist. Quittierung Geräteparameter / Ausgangsrelais / K Slot X5 / K 5 - . . . ...
Seite 398
4 Hardware 4.3.3.1 K Slot X5: Globale Parameter Rangierung 3 Geräteparameter / Ausgangsrelais / K Slot X5 / K 5 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 3 Geräteparameter / Ausgangsrelais / K Slot X5 / K 5 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 399
4 Hardware 4.3.3.1 K Slot X5: Globale Parameter Invertierung 6 Geräteparameter / Ausgangsrelais / K Slot X5 / K 5 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Rangierung 7 Geräteparameter / Ausgangsrelais / K Slot X5 / K 5 - . . . ...
Seite 400
4 Hardware 4.3.3.1 K Slot X5: Globale Parameter Quittierung Geräteparameter / Ausgangsrelais / K Slot X5 / K 6 - . . . Internal test state • Nur verfügbar wenn: • Selbsthaltung Aktiv ╚═▷ Tab. Für jedes Ausgangsrelais kann ein Signal rangiert werden, das nur das entsprechende Ausgangsrelais quittiert. Die Quittierung ist nur wirksam, wenn die Selbsthaltung aktiv ist.
Seite 401
4 Hardware 4.3.3.1 K Slot X5: Globale Parameter Invertierung 3 Geräteparameter / Ausgangsrelais / K Slot X5 / K 6 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Rangierung 4 Geräteparameter / Ausgangsrelais / K Slot X5 / K 6 - . . . ...
Seite 402
4 Hardware 4.3.3.1 K Slot X5: Globale Parameter Rangierung 7 Geräteparameter / Ausgangsrelais / K Slot X5 / K 6 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 7 Geräteparameter / Ausgangsrelais / K Slot X5 / K 6 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 403
4 Hardware 4.3.3.2 K Slot X5: Direktkommandos t-Zeitabschaltung Erzwung Service / Test - Schutz gesp / Erzwinge K / K Slot X5 0.00s . . . 300.00s • Nur verfügbar wenn: • Erzwing Modus Zeitabschaltung 0.03s Der Ausgangszustand wird für diese Zeit erzwungen (entspricht nicht dem Zustand der Rangierungen). 4.3.3.2 K Slot X5: Direktkommandos SPERREN...
Seite 404
4 Hardware 4.3.3.3 K Slot X5: Meldungen (Zustände der Ausgänge) GESPERRT Betrieb / Zustandsanzeige / K Slot X5 Meldung: Relais GESPERRT um Wartungsarbeiten, ohne das Risiko ganze Prozesse offline zu schalten, sicher durchführen zu können (Hinweis, der Selbstüberwachungskontakt ist nicht sperrbar, kann nicht funktionslos geschaltet werden).
Seite 405
4 Hardware 4.3.4 K Slot X5 4.3.4 K Slot X5 Ausgangsrelais - K5 4.3.4.1 K Slot X5: Globale Parameter Arbeitsprinzip Geräteparameter / Ausgangsrelais / K Slot X5 / K 1 Arbeitsstromprinzip Arbeitsstromprinzip, Ruhestromprinzip ╚═▷ Tab. Arbeitsprinzip t-Halte Geräteparameter / Ausgangsrelais / K Slot X5 / K 1 0.00s 0.00s . . . ...
Seite 406
4 Hardware 4.3.4.1 K Slot X5: Globale Parameter Rangierung 1 Geräteparameter / Ausgangsrelais / K Slot X5 / K 1 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 1 Geräteparameter / Ausgangsrelais / K Slot X5 / K 1 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 407
4 Hardware 4.3.4.1 K Slot X5: Globale Parameter Invertierung 4 Geräteparameter / Ausgangsrelais / K Slot X5 / K 1 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Rangierung 5 Geräteparameter / Ausgangsrelais / K Slot X5 / K 1 - . . . ...
Seite 408
4 Hardware 4.3.4.1 K Slot X5: Globale Parameter Arbeitsprinzip Geräteparameter / Ausgangsrelais / K Slot X5 / K 2 Arbeitsstromprinzip Arbeitsstromprinzip, Ruhestromprinzip ╚═▷ Tab. Arbeitsprinzip t-Halte Geräteparameter / Ausgangsrelais / K Slot X5 / K 2 0.00s 0.00s . . . 300.00s Damit ein Zustandswechsel eines Ausgangsrelais sicher erkannt werden kann, bleibt er mindestens für die Dauer der Mindesthaltezeit erhalten.
Seite 409
4 Hardware 4.3.4.1 K Slot X5: Globale Parameter Invertierung 1 Geräteparameter / Ausgangsrelais / K Slot X5 / K 2 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Rangierung 2 Geräteparameter / Ausgangsrelais / K Slot X5 / K 2 - . . . ...
Seite 410
4 Hardware 4.3.4.1 K Slot X5: Globale Parameter Rangierung 5 Geräteparameter / Ausgangsrelais / K Slot X5 / K 2 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 5 Geräteparameter / Ausgangsrelais / K Slot X5 / K 2 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 411
4 Hardware 4.3.4.1 K Slot X5: Globale Parameter t-Halte Geräteparameter / Ausgangsrelais / K Slot X5 / K 3 0.00s 0.00s . . . 300.00s Damit ein Zustandswechsel eines Ausgangsrelais sicher erkannt werden kann, bleibt er mindestens für die Dauer der Mindesthaltezeit erhalten. t-Aus Verz Geräteparameter / Ausgangsrelais / K Slot X5 / K 3 0.00s...
Seite 412
4 Hardware 4.3.4.1 K Slot X5: Globale Parameter Rangierung 2 Geräteparameter / Ausgangsrelais / K Slot X5 / K 3 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 2 Geräteparameter / Ausgangsrelais / K Slot X5 / K 3 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 413
4 Hardware 4.3.4.1 K Slot X5: Globale Parameter Invertierung 5 Geräteparameter / Ausgangsrelais / K Slot X5 / K 3 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Rangierung 6 Geräteparameter / Ausgangsrelais / K Slot X5 / K 3 - . . . ...
Seite 414
4 Hardware 4.3.4.1 K Slot X5: Globale Parameter t-Aus Verz Geräteparameter / Ausgangsrelais / K Slot X5 / K 4 0.00s 0.00s . . . 300.00s Ausschaltverzögerung Selbsthaltung Geräteparameter / Ausgangsrelais / K Slot X5 / K 4 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Legt fest, ob das Ausgangsrelais selbsthaltend ist.
Seite 415
4 Hardware 4.3.4.1 K Slot X5: Globale Parameter Invertierung 2 Geräteparameter / Ausgangsrelais / K Slot X5 / K 4 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Rangierung 3 Geräteparameter / Ausgangsrelais / K Slot X5 / K 4 - . . . ...
Seite 416
4 Hardware 4.3.4.1 K Slot X5: Globale Parameter Rangierung 6 Geräteparameter / Ausgangsrelais / K Slot X5 / K 4 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 6 Geräteparameter / Ausgangsrelais / K Slot X5 / K 4 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 417
4 Hardware 4.3.4.2 K Slot X5: Direktkommandos Erzwing Modus Service / Test - Schutz gesp / Erzwinge K / K Slot X5 permanent permanent, Zeitabschaltung ╚═▷ Tab. Mit Hilfe dieser Funktion kann der normale Ausgangsstatus aller (die nicht im Entwaffnet Status sind) Relais überschrieben werden (erzwungen).
Seite 418
4 Hardware 4.3.4.3 K Slot X5: Meldungen (Zustände der Ausgänge) 4.3.4.3 K Slot X5: Meldungen (Zustände der Ausgänge) Betrieb / Zustandsanzeige / K Slot X5 . . . Meldung: Ausgangsrelais GESPERRT Betrieb / Zustandsanzeige / K Slot X5 Meldung: Relais GESPERRT um Wartungsarbeiten, ohne das Risiko ganze Prozesse offline zu schalten, sicher durchführen zu können (Hinweis, der Selbstüberwachungskontakt ist nicht sperrbar, kann nicht funktionslos geschaltet werden).
Seite 419
4 Hardware 4.3.5 K Slot X6 4.3.5 K Slot X6 Ausgangsrelais - K6 4.3.5.1 K Slot X6: Globale Parameter Arbeitsprinzip Geräteparameter / Ausgangsrelais / K Slot X6 / K 1 Arbeitsstromprinzip Arbeitsstromprinzip, Ruhestromprinzip ╚═▷ Tab. Arbeitsprinzip t-Halte Geräteparameter / Ausgangsrelais / K Slot X6 / K 1 0.00s 0.00s . . . ...
Seite 420
4 Hardware 4.3.5.1 K Slot X6: Globale Parameter Rangierung 1 Geräteparameter / Ausgangsrelais / K Slot X6 / K 1 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 1 Geräteparameter / Ausgangsrelais / K Slot X6 / K 1 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 421
4 Hardware 4.3.5.1 K Slot X6: Globale Parameter Invertierung 4 Geräteparameter / Ausgangsrelais / K Slot X6 / K 1 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Rangierung 5 Geräteparameter / Ausgangsrelais / K Slot X6 / K 1 - . . . ...
Seite 422
4 Hardware 4.3.5.1 K Slot X6: Globale Parameter Arbeitsprinzip Geräteparameter / Ausgangsrelais / K Slot X6 / K 2 Arbeitsstromprinzip Arbeitsstromprinzip, Ruhestromprinzip ╚═▷ Tab. Arbeitsprinzip t-Halte Geräteparameter / Ausgangsrelais / K Slot X6 / K 2 0.00s 0.00s . . . 300.00s Damit ein Zustandswechsel eines Ausgangsrelais sicher erkannt werden kann, bleibt er mindestens für die Dauer der Mindesthaltezeit erhalten.
Seite 423
4 Hardware 4.3.5.1 K Slot X6: Globale Parameter Invertierung 1 Geräteparameter / Ausgangsrelais / K Slot X6 / K 2 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Rangierung 2 Geräteparameter / Ausgangsrelais / K Slot X6 / K 2 - . . . ...
Seite 424
4 Hardware 4.3.5.1 K Slot X6: Globale Parameter Rangierung 5 Geräteparameter / Ausgangsrelais / K Slot X6 / K 2 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 5 Geräteparameter / Ausgangsrelais / K Slot X6 / K 2 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 425
4 Hardware 4.3.5.1 K Slot X6: Globale Parameter t-Halte Geräteparameter / Ausgangsrelais / K Slot X6 / K 3 0.00s 0.00s . . . 300.00s Damit ein Zustandswechsel eines Ausgangsrelais sicher erkannt werden kann, bleibt er mindestens für die Dauer der Mindesthaltezeit erhalten. t-Aus Verz Geräteparameter / Ausgangsrelais / K Slot X6 / K 3 0.00s...
Seite 426
4 Hardware 4.3.5.1 K Slot X6: Globale Parameter Rangierung 2 Geräteparameter / Ausgangsrelais / K Slot X6 / K 3 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 2 Geräteparameter / Ausgangsrelais / K Slot X6 / K 3 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 427
4 Hardware 4.3.5.1 K Slot X6: Globale Parameter Invertierung 5 Geräteparameter / Ausgangsrelais / K Slot X6 / K 3 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Rangierung 6 Geräteparameter / Ausgangsrelais / K Slot X6 / K 3 - . . . ...
Seite 428
4 Hardware 4.3.5.1 K Slot X6: Globale Parameter t-Aus Verz Geräteparameter / Ausgangsrelais / K Slot X6 / K 4 0.00s 0.00s . . . 300.00s Ausschaltverzögerung Selbsthaltung Geräteparameter / Ausgangsrelais / K Slot X6 / K 4 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Legt fest, ob das Ausgangsrelais selbsthaltend ist.
Seite 429
4 Hardware 4.3.5.1 K Slot X6: Globale Parameter Invertierung 2 Geräteparameter / Ausgangsrelais / K Slot X6 / K 4 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Rangierung 3 Geräteparameter / Ausgangsrelais / K Slot X6 / K 4 - . . . ...
Seite 430
4 Hardware 4.3.5.1 K Slot X6: Globale Parameter Rangierung 6 Geräteparameter / Ausgangsrelais / K Slot X6 / K 4 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 6 Geräteparameter / Ausgangsrelais / K Slot X6 / K 4 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 431
4 Hardware 4.3.5.2 K Slot X6: Direktkommandos Erzwing Modus Service / Test - Schutz gesp / Erzwinge K / K Slot X6 permanent permanent, Zeitabschaltung ╚═▷ Tab. Mit Hilfe dieser Funktion kann der normale Ausgangsstatus aller (die nicht im Entwaffnet Status sind) Relais überschrieben werden (erzwungen).
Seite 432
4 Hardware 4.3.5.3 K Slot X6: Meldungen (Zustände der Ausgänge) 4.3.5.3 K Slot X6: Meldungen (Zustände der Ausgänge) Betrieb / Zustandsanzeige / K Slot X6 . . . Meldung: Ausgangsrelais GESPERRT Betrieb / Zustandsanzeige / K Slot X6 Meldung: Relais GESPERRT um Wartungsarbeiten, ohne das Risiko ganze Prozesse offline zu schalten, sicher durchführen zu können (Hinweis, der Selbstüberwachungskontakt ist nicht sperrbar, kann nicht funktionslos geschaltet werden).
Seite 433
4 Hardware 4.4 Analogeingänge Analogeingänge 4.4.1 AnEing[1], AnEing[2] Analogeingang 4.4.1.1 AnEing[1], AnEing[2]: Globale Parameter Modus Geräteparameter / Analogeingänge / AnEing[1] 0...20 mA 0...20 mA, 4...20 mA, 0...10V ╚═▷ Tab. Der Schwellwert ist vom Modus mA oder Volt abhängig. Erzwing Modus Service / Test - Schutz gesp / Analogeingänge / AnEing[1] permanent permanent, Zeitabschaltung...
Seite 434
4 Hardware 4.4.1.3 AnEing[1], AnEing[2]: Meldungen (Zustände der Ausgänge) 4.4.1.3 AnEing[1], AnEing[2]: Meldungen (Zustände der Ausgänge) Drahtbruch Betrieb / Zustandsanzeige / Analogeingänge / AnEing[1] Meldung: Drahtbruch. Diese Meldung ist nur gültig, wenn der Analogeingang im Modus 4...20 mA betrieben wird. Eing erzwungen Betrieb / Zustandsanzeige / Analogeingänge / AnEing[1] Der Wert des Analogeingangs wurde erzwungen (gesetzt).
Seite 438
4 Hardware 4.5.1.2 AnAusg[1], AnAusg[2]: Direktkommandos 4.5.1.2 AnAusg[1], AnAusg[2]: Direktkommandos Funktion Service / Test - Schutz gesp / Analogausgänge / AnAusg[1] Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Modul bzw. Stufe dauerhaft aktivieren oder deaktivieren Erzwinge Wert Service / Test - Schutz gesp / Analogausgänge / AnAusg[1] 0.00% . . . ...
Seite 439
4 Hardware 4.6 LEDs LEDs 4.6.1 LEDs Gruppe A LEDs links vom Display 4.6.1.1 LEDs Gruppe A: Globale Parameter Selbsthaltung Geräteparameter / LEDs / LEDs Gruppe A / LED 1 Inaktiv Inaktiv, Aktiv, aktiv, Quit. bei Alarm ╚═▷ Tab. Legt fest ob die LED selbsthaltend ist. Quittiersignal Geräteparameter / LEDs / LEDs Gruppe A / LED 1 - . . . ...
Seite 440
4 Hardware 4.6.1.1 LEDs Gruppe A: Globale Parameter Rangierung 2 Geräteparameter / LEDs / LEDs Gruppe A / LED 1 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 2 Geräteparameter / LEDs / LEDs Gruppe A / LED 1 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 441
4 Hardware 4.6.1.1 LEDs Gruppe A: Globale Parameter Invertierung 5 Geräteparameter / LEDs / LEDs Gruppe A / LED 1 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Selbsthaltung Geräteparameter / LEDs / LEDs Gruppe A / LED 2 Aktiv Inaktiv, Aktiv, aktiv, Quit.
Seite 442
4 Hardware 4.6.1.1 LEDs Gruppe A: Globale Parameter Rangierung 2 Geräteparameter / LEDs / LEDs Gruppe A / LED 2 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 2 Geräteparameter / LEDs / LEDs Gruppe A / LED 2 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 443
4 Hardware 4.6.1.1 LEDs Gruppe A: Globale Parameter Invertierung 5 Geräteparameter / LEDs / LEDs Gruppe A / LED 2 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Selbsthaltung Geräteparameter / LEDs / LEDs Gruppe A / LED 3 Inaktiv Inaktiv, Aktiv, aktiv, Quit.
Seite 444
4 Hardware 4.6.1.1 LEDs Gruppe A: Globale Parameter Rangierung 2 Geräteparameter / LEDs / LEDs Gruppe A / LED 3 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 2 Geräteparameter / LEDs / LEDs Gruppe A / LED 3 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 445
4 Hardware 4.6.1.1 LEDs Gruppe A: Globale Parameter Invertierung 5 Geräteparameter / LEDs / LEDs Gruppe A / LED 3 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Selbsthaltung Geräteparameter / LEDs / LEDs Gruppe A / LED 4 Inaktiv Inaktiv, Aktiv, aktiv, Quit.
Seite 446
4 Hardware 4.6.1.1 LEDs Gruppe A: Globale Parameter Rangierung 2 Geräteparameter / LEDs / LEDs Gruppe A / LED 4 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 2 Geräteparameter / LEDs / LEDs Gruppe A / LED 4 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 447
4 Hardware 4.6.1.1 LEDs Gruppe A: Globale Parameter Invertierung 5 Geräteparameter / LEDs / LEDs Gruppe A / LED 4 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Selbsthaltung Geräteparameter / LEDs / LEDs Gruppe A / LED 5 Inaktiv Inaktiv, Aktiv, aktiv, Quit.
Seite 448
4 Hardware 4.6.1.1 LEDs Gruppe A: Globale Parameter Rangierung 2 Geräteparameter / LEDs / LEDs Gruppe A / LED 5 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 2 Geräteparameter / LEDs / LEDs Gruppe A / LED 5 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 449
4 Hardware 4.6.1.1 LEDs Gruppe A: Globale Parameter Invertierung 5 Geräteparameter / LEDs / LEDs Gruppe A / LED 5 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Selbsthaltung Geräteparameter / LEDs / LEDs Gruppe A / LED 6 Inaktiv Inaktiv, Aktiv, aktiv, Quit.
Seite 450
4 Hardware 4.6.1.1 LEDs Gruppe A: Globale Parameter Rangierung 2 Geräteparameter / LEDs / LEDs Gruppe A / LED 6 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 2 Geräteparameter / LEDs / LEDs Gruppe A / LED 6 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 451
4 Hardware 4.6.1.1 LEDs Gruppe A: Globale Parameter Invertierung 5 Geräteparameter / LEDs / LEDs Gruppe A / LED 6 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Selbsthaltung Geräteparameter / LEDs / LEDs Gruppe A / LED 7 Inaktiv Inaktiv, Aktiv, aktiv, Quit.
Seite 452
4 Hardware 4.6.1.1 LEDs Gruppe A: Globale Parameter Rangierung 2 Geräteparameter / LEDs / LEDs Gruppe A / LED 7 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 2 Geräteparameter / LEDs / LEDs Gruppe A / LED 7 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 453
4 Hardware 4.6.1.1 LEDs Gruppe A: Globale Parameter Invertierung 5 Geräteparameter / LEDs / LEDs Gruppe A / LED 7 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals MCA4-3.10-DE-REF MCA4...
Seite 454
4 Hardware 4.6.2 LEDs Gruppe B 4.6.2 LEDs Gruppe B LEDs rechts vom Display 4.6.2.1 LEDs Gruppe B: Globale Parameter Selbsthaltung Geräteparameter / LEDs / LEDs Gruppe B / LED 1 Inaktiv Inaktiv, Aktiv, aktiv, Quit. bei Alarm ╚═▷ Tab. Legt fest ob die LED selbsthaltend ist.
Seite 455
4 Hardware 4.6.2.1 LEDs Gruppe B: Globale Parameter Rangierung 2 Geräteparameter / LEDs / LEDs Gruppe B / LED 1 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 2 Geräteparameter / LEDs / LEDs Gruppe B / LED 1 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 456
4 Hardware 4.6.2.1 LEDs Gruppe B: Globale Parameter Invertierung 5 Geräteparameter / LEDs / LEDs Gruppe B / LED 1 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Selbsthaltung Geräteparameter / LEDs / LEDs Gruppe B / LED 2 Inaktiv Inaktiv, Aktiv, aktiv, Quit.
Seite 457
4 Hardware 4.6.2.1 LEDs Gruppe B: Globale Parameter Rangierung 2 Geräteparameter / LEDs / LEDs Gruppe B / LED 2 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 2 Geräteparameter / LEDs / LEDs Gruppe B / LED 2 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 458
4 Hardware 4.6.2.1 LEDs Gruppe B: Globale Parameter Invertierung 5 Geräteparameter / LEDs / LEDs Gruppe B / LED 2 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Selbsthaltung Geräteparameter / LEDs / LEDs Gruppe B / LED 3 Inaktiv Inaktiv, Aktiv, aktiv, Quit.
Seite 459
4 Hardware 4.6.2.1 LEDs Gruppe B: Globale Parameter Rangierung 2 Geräteparameter / LEDs / LEDs Gruppe B / LED 3 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 2 Geräteparameter / LEDs / LEDs Gruppe B / LED 3 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 460
4 Hardware 4.6.2.1 LEDs Gruppe B: Globale Parameter Invertierung 5 Geräteparameter / LEDs / LEDs Gruppe B / LED 3 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Selbsthaltung Geräteparameter / LEDs / LEDs Gruppe B / LED 4 Inaktiv Inaktiv, Aktiv, aktiv, Quit.
Seite 461
4 Hardware 4.6.2.1 LEDs Gruppe B: Globale Parameter Rangierung 2 Geräteparameter / LEDs / LEDs Gruppe B / LED 4 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 2 Geräteparameter / LEDs / LEDs Gruppe B / LED 4 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 462
4 Hardware 4.6.2.1 LEDs Gruppe B: Globale Parameter Invertierung 5 Geräteparameter / LEDs / LEDs Gruppe B / LED 4 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Selbsthaltung Geräteparameter / LEDs / LEDs Gruppe B / LED 5 Inaktiv Inaktiv, Aktiv, aktiv, Quit.
Seite 463
4 Hardware 4.6.2.1 LEDs Gruppe B: Globale Parameter Rangierung 2 Geräteparameter / LEDs / LEDs Gruppe B / LED 5 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 2 Geräteparameter / LEDs / LEDs Gruppe B / LED 5 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 464
4 Hardware 4.6.2.1 LEDs Gruppe B: Globale Parameter Invertierung 5 Geräteparameter / LEDs / LEDs Gruppe B / LED 5 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Selbsthaltung Geräteparameter / LEDs / LEDs Gruppe B / LED 6 Inaktiv Inaktiv, Aktiv, aktiv, Quit.
Seite 465
4 Hardware 4.6.2.1 LEDs Gruppe B: Globale Parameter Rangierung 2 Geräteparameter / LEDs / LEDs Gruppe B / LED 6 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 2 Geräteparameter / LEDs / LEDs Gruppe B / LED 6 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 466
4 Hardware 4.6.2.1 LEDs Gruppe B: Globale Parameter Invertierung 5 Geräteparameter / LEDs / LEDs Gruppe B / LED 6 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals Selbsthaltung Geräteparameter / LEDs / LEDs Gruppe B / LED 7 Inaktiv Inaktiv, Aktiv, aktiv, Quit.
Seite 467
4 Hardware 4.6.2.1 LEDs Gruppe B: Globale Parameter Rangierung 2 Geräteparameter / LEDs / LEDs Gruppe B / LED 7 - . . . Internal test state ╚═▷ Tab. Rangierung Invertierung 2 Geräteparameter / LEDs / LEDs Gruppe B / LED 7 Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 468
4 Hardware 4.6.2.1 LEDs Gruppe B: Globale Parameter Invertierung 5 Geräteparameter / LEDs / LEDs Gruppe B / LED 7 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Invertierung des Zustands des rangierten Signals MCA4 MCA4-3.10-DE-REF...
Seite 470
5 Security 5.1 Syslog Syslog Modul zum Senden geräteinterner Meldungen (Log-Messages) über das Netzwerk (UDP/IP) an einen Server-Computer 5.1.1 Syslog: Projektierungsparameter Modus Projektierung / Projektierte Elemente -, verwenden ╚═▷ Tab. Syslog [Modul zum Senden geräteinterner Meldungen (Log-Messages) über das Netzwerk (UDP/IP) an einen Server- Computer], Betriebsart 5.1.2 Syslog: Globale Parameter...
Seite 471
6 System System System Meldungen Interne Meldungen Dieser Parameter stellt einen speziellen Dialog dar. (Siehe Handbuch für die Beschreibung.) Sys: Globale Parameter Satz-Umschaltung Schutzparameter / Satz-Umschaltung PS1, PS2, PS3, PS4, PSU via Eingsfkt, PSU via Leittech ╚═▷ Tab. Parametersatzumschaltung PS1: aktiviert durch Schutzparameter / Satz-Umschaltung . . . ...
Seite 472
6 System 6.1 Sys: Globale Parameter Quit LED Geräteparameter / Quittierung - . . . Internal test state • Nur verfügbar wenn: • Ex Quittierung Aktiv ╚═▷ Tab. Alle (quittierbaren) LEDs werden quittiert, wenn der Zustand des rangierten Signals wahr ist. Quit K Geräteparameter / Quittierung - . . . ...
Seite 473
6 System 6.2 Sys: Direktkommandos Param-Verriegelung Feldparameter / Allg Einstellungen - . . . Internal test state ╚═▷ Tab. Solange dieser Eingang wahr ist, können keine Parameter geändert werden. Die Parametrierung ist verriegelt. Sys: Direktkommandos Quit K LED Slt Ausl Betrieb / Quittierung Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 474
6 System 6.3 Sys: Zustände der Eingänge Reset-FADC Service / Diagnosedaten / FADC Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Reset: FADC-Counter Sys: Zustände der Eingänge Quit LED-E Betrieb / Zustandsanzeige / Sys Zustand des Moduleingangs: LED Quittierung über digitalen Eingang Quit K-E Betrieb / Zustandsanzeige / Sys Zustand des Moduleingangs: Quittierung der Ausgangsrelais Quit Leittechnik-E...
Seite 475
6 System 6.4 Sys: Meldungen (Zustände der Ausgänge) Akt Satz Betrieb / Zustandsanzeige / Sys Schutzparameter / Satz-Umschaltung Meldung: Aktiver Parametersatz PS 1 Betrieb / Zustandsanzeige / Sys Meldung: Der aktive Parametersatz ist aktuell PS 1 PS 2 Betrieb / Zustandsanzeige / Sys Meldung: Der aktive Parametersatz ist aktuell PS 2 PS 3 Betrieb / Zustandsanzeige / Sys...
Seite 476
6 System 6.4 Sys: Meldungen (Zustände der Ausgänge) LichtbRed manuell Betrieb / Zustandsanzeige / Sys Meldung: Lichtbogenreduktion Manueller Modus LichtbRed SCADA Betrieb / Zustandsanzeige / Sys Meldung: Lichtbogenreduktion SCADA Modus LichtbRed DI Betrieb / Zustandsanzeige / Sys Meldung: Lichtbogenreduktion Modus Digitaler Eingang Quit LED Betrieb / Zustandsanzeige / Sys Meldung: LED Quittierung...
Seite 477
6 System 6.4 Sys: Meldungen (Zustände der Ausgänge) Quit LED-Slt Betrieb / Zustandsanzeige / Sys • Nur verfügbar wenn: • Protokoll ≠ - Meldung: LED Quittierung, ausgelöst von der Leittechnik Quit K-Slt Betrieb / Zustandsanzeige / Sys • Nur verfügbar wenn: •...
Seite 478
6 System 6.5 Sys: Werte Sys: Werte Bootloader-Build Geräteparameter / Version Build-Nummer des Bootloaders Build Geräteparameter / Version Build-Nummer SW-Version Geräteparameter / Version Version der Geräte-Firmware CAT No Geräteparameter / Version »CAT No.«, Bestellschlüssel gemäß Geräte-Aufdruck. REV. Geräteparameter / Version Revision (gemäß...
Seite 479
6 System 6.5 Sys: Werte FADC_LM Service / Diagnosedaten / FADC FADC-LM: long (10min, max, since reset FADC_MM Service / Diagnosedaten / FADC FADC-MM: mid (10s, max, since reset FADC_SM Service / Diagnosedaten / FADC FADC-SM: short (0.2s, max, since reset) FADC_L Service / Diagnosedaten / FADC FADC-L: long (10mmin)
Seite 480
6 System 6.6 Sys System Security-Logger Sicherheitsrelevante Meldungen Dieser Parameter stellt einen speziellen Dialog dar. (Siehe Handbuch für die Beschreibung.) Passwort Änderung des Passworts Dieser Parameter stellt einen speziellen Dialog dar. (Siehe Handbuch für die Beschreibung.) Zugriffsberechtigungen Zugriffsberechtigungen Dieser Parameter stellt einen speziellen Dialog dar. (Siehe Handbuch für die Beschreibung.) 6.6.1 Sys: Direktkommandos Smart view über USB...
Seite 481
6 System 6.6.2 Sys: Werte TLS-Zertifikat Betrieb / Security / Security-Status Art des TLS-Zertifikats, das vom Gerät für die verschlüsselte Kommunikation verwendet wird. Dieser Wert Dieser Wert hat einen direkten Bezug zu der Sicherheitsstufe der verschlüsselten Kommunikation. Passw. für Fernzugriff Betrieb / Security / Security-Status Art des Verbindungspasswortes, das für eine Kommunikation über eine Netzwerkschnittstelle einzugeben ist.
Seite 482
6 System 6.7 ZeitSync ZeitSync Zeitsynchronisation Datum/Uhrzeit Datum und Uhrzeit (rück-)setzen Dieser Parameter stellt einen speziellen Dialog dar. (Siehe Handbuch für die Beschreibung.) 6.7.1 ZeitSync: Globale Parameter Zeitkorrektur Geräteparameter / Zeit / Zeitzone 60Min -180Min . . . 180Min Zeitdifferenz zur Winterzeit SZ manuell Geräteparameter / Zeit / Zeitzone Aktiv...
Seite 483
6 System 6.7.1 ZeitSync: Globale Parameter Sommerzeit Woche Geräteparameter / Zeit / Zeitzone Erste, Zweite, Dritte, Vierte, Letzte • Nur verfügbar wenn: • SZ manuell Inaktiv ╚═▷ Tab. Letzte Lage des ausgewählten Tags im Monat (für Umstellung auf Sommerzeit) Sommerzeit Stunde Geräteparameter / Zeit / Zeitzone 0h . . . ...
Seite 484
6 System 6.7.2 ZeitSync: Meldungen (Zustände der Ausgänge) Winterzeit Stunde Geräteparameter / Zeit / Zeitzone 0h . . . 23h • Nur verfügbar wenn: • SZ manuell Inaktiv Stunde der Winterzeitumstellung Winterzeit Minute Geräteparameter / Zeit / Zeitzone 0Min . . . 59Min • Nur verfügbar wenn: •...
Seite 485
7 Messwerte Messwerte MCA4-3.10-DE-REF MCA4...
Seite 486
7 Messwerte 7.1 PQSZ PQSZ Leistung und Energie 7.1.1 PQSZ: Globale Parameter S, P, Q Freigabe Geräteparameter / Messwertdarstellung / Leistung 0.005Sn 0.0Sn . . . 0.100Sn Fällt die Wirk-/Blind-/ oder Scheinleistung unterhalb diese Kürzungsschwelle (Freigabe), so wird die entsprechende Leistung am Display und in der PC Software zu Null angezeigt (gekürzt). Dieser Parameter hat keine Auswirkungen auf Werte die in Rekordern aufgezeichnet werden.
Seite 487
7 Messwerte 7.1.3 PQSZ: Meldungen (Zustände der Ausgänge) Z Ülf Wp- Betrieb / Zustandsanzeige / PQSZ Meldung: Zählerüberlauf Wp- Z Ülf Wq Net Betrieb / Zustandsanzeige / PQSZ Meldung: Zählerüberlauf Wq Net Z Ülf Wq+ Betrieb / Zustandsanzeige / PQSZ Meldung: Zählerüberlauf Wq+ Z Ülf Wq- Betrieb / Zustandsanzeige / PQSZ...
Seite 488
7 Messwerte 7.1.4 PQSZ: Werte 7.1.4 PQSZ: Werte cos phi (±) Betrieb / Messwerte / Leistung Messwert (berechnet): Leistungsfaktor: Vorzeichenkonvention: (+)LF:I eilt U nach (-)LF:I eilt U voraus Betrieb / Messwerte / Leistung Messwert (berechnet): Scheinleistung (Grundwelle) Betrieb / Messwerte / Leistung Messwert (berechnet): Wirkleistung (P- = abgegebene Wirkleistung, P+ = aufgenommene Wirkleistung) (Grundwelle) Betrieb / Messwerte / Leistung Messwert (berechnet): Blindleistung (Q- = abgegebene Blindleistung, Q+ = aufgenommene Blindleistung)
Seite 489
7 Messwerte 7.1.5 PQSZ: Statistische Werte Start Datum/Zeit Betrieb / Messwerte / Energie Energiezählung läuft seit... (Zeitpunkt des letzen Resets) S RMS Betrieb / Messwerte / Leistung RMS Messwert (berechnet): Scheinleistung (RMS) P RMS Betrieb / Messwerte / Leistung RMS Messwert (berechnet): Wirkleistung (P- = abgegebene Wirkleistung, P+ = aufgenommene Wirkleistung) (RMS) cos phi RMS Betrieb / Messwerte / Leistung RMS...
Seite 490
7 Messwerte 7.1.5 PQSZ: Statistische Werte P max Betrieb / Statistik / Max / Leistung Maximalwert der Wirkleistung P mit (Bezug) Betrieb / Statistik / Bezugsmanagem / Leistung Bzm Mittelwert der Wirkleistung P min Betrieb / Statistik / Min / Leistung Minimalwert der Wirkleistung Q max Betrieb / Statistik / Max / Leistung...
Seite 491
8 Kommunikation Kommunikation Scada Leittechnik: Projektierungsparameter Protokoll Projektierung / Projektierte Elemente - . . . Profibus ╚═▷ Tab. Wähle gewünschtes Leittechnikprotokoll Leittechnik: Meldungen (Zustände der Ausgänge) Leittechnik angebunden Betrieb / Zustandsanzeige / Leittechnik Mindestens eine Leittechnik (SCADA) ist mit dem Gerät verbunden Leittechnik nicht angebunden Betrieb / Zustandsanzeige / Leittechnik Keine Verbindung mit der Leittechnik (SCADA)
Seite 492
8 Kommunikation 8.3 TcpIp TcpIp TCP/IP Konfig Konfiguration des TCP/IP Protokolls Dieser Parameter stellt einen speziellen Dialog dar. (Siehe Handbuch für die Beschreibung.) 8.3.1 TcpIp: Globale Parameter Keep Alive Time Geräteparameter / TCP/IP / Erweiterte Einstellungen 720s 1s . . . 7200s Zeit im Ruhezustand zwischen zwei "Keep Alive"...
Seite 493
8 Kommunikation 8.4 DNP3 DNP3 Distributed Network Protokoll 8.4.1 DNP3: Globale Parameter Funktion Geräteparameter / DNP3 / Kommunikation Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Modul bzw. Stufe dauerhaft aktivieren oder deaktivieren IP Port Nummer Geräteparameter / DNP3 / Kommunikation Nur verfügbar wenn: 0 . . . ...
Seite 494
8 Kommunikation 8.4.1 DNP3: Globale Parameter SelfAddress Geräteparameter / DNP3 / Kommunikation Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Unterstützung für die automatische Adressvergabe DataLink confirm Geräteparameter / DNP3 / Kommunikation Niemals Niemals, Immer, On_Large ╚═▷ Tab. Aktiviert oder deaktiviert die data layer confirmation (ack). t-DataLink confirm Geräteparameter / DNP3 / Kommunikation 0.1s . . . ...
Seite 495
8 Kommunikation 8.4.1 DNP3: Globale Parameter t-ResponseConfTimeout Geräteparameter / DNP3 / Kommunikation 0.1s . . . 10.0s Zeit die die Applikation für die Beantwortung einer Anfrage abwartet. Anz Conf Versuche Geräteparameter / DNP3 / Kommunikation 0 . . . 255 Anzahl erlaubter Versuche für Bestätigung einer Applikationsanfrage. Unaufgef Antwort Geräteparameter / DNP3 / Kommunikation Inaktiv...
Seite 496
8 Kommunikation 8.4.1 DNP3: Globale Parameter Timeout SBO Geräteparameter / DNP3 / Kommunikation 1.0s . . . 60.0s DNP-Ausgänge können zweistufig angesteuert werden (SBO: Select Before Operate). Diese sind dann zunächst über einen Select-Befehl ausgewählen. Danach ist dieses Bit für diesen Request (Operate) reserviert. Diese Einstellung legt die Auszeit für diese Reservierung fest: Nach Ablauf der Zeitstufe wird das Bit wieder freigegeben.
Seite 497
8 Kommunikation 8.4.2 DNP3: Direktkommandos Analogwert 0 Geräteparameter / DNP3 / Point map / Analogeingang . . . Analogwert 31 - . . . cos phi RMS ╚═▷ Tab. Analogwerte können dazu verwendet werden, Analoge Werte an den Master (DNP) zu übermitteln. Skalierungsfaktor 0 Geräteparameter / DNP3 / Point map / Analogeingang . . . ...
Seite 498
8 Kommunikation 8.4.3 DNP3: Zustände der Eingänge 8.4.3 DNP3: Zustände der Eingänge Binärer Eingang0-I Betrieb / Zustandsanzeige / DNP3 / Digitale Eingänge . . . Binärer Eingang15-I (╚═▷ DNP3 . Binärer Eingang Virtueller Digitaler Eingang (für DNP). Dies entspricht einem virtuellen Binären Ausgang des Schutzgeräts. Binärer Eingang16-I Betrieb / Zustandsanzeige / DNP3 / Digitale Eingänge . . . ...
Seite 499
8 Kommunikation 8.4.5 DNP3: Zähler Aktiv Betrieb / Zustandsanzeige / DNP3 / Status Die Kommunikation mit dem Master (SCADA) läuft. Hinweis: Für TCP/UDP ist dieser Status grundsätzlich „Low“, wenn nicht »DataLink confirm« auf „Immer“ eingestellt ist. 8.4.5 DNP3: Zähler Anz erhalten Betrieb / Zähl und RevDat / DNP3 Diagnosezähler: Gesamtanzahl aller empfangenen Zeichen Anz gesendet...
Seite 500
8 Kommunikation 8.5 Modbus Modbus 8.5.1 Modbus: Globale Parameter TCP-Port-Konfig Geräteparameter / Modbus / Kommunikation / TCP Nur verfügbar wenn: Standard, Privat • • Protokoll = Modbus TCP ╚═▷ Tab. • • Protokoll = Modbus TCP/RTU Standard TCP-Port-Konfiguration. Dieser Parameter ist nur dann auf „Privat“ umzustellen, wenn nicht der Standard-TCP-Port verwendet werden soll.
Seite 502
8 Kommunikation 8.5.2 Modbus: Direktkommandos Konf Bin Eing1 Geräteparameter / Modbus / Konfigb Register / Meldungen . . . Konf Bin Eing32 - . . . Internal test state ╚═▷ Tab. Virtueller Digitaler Eingang. Dieser entspricht einem virutellen Binären Ausgang des Schutzgeräts. Selbsth Konf Bin Eing1 Geräteparameter / Modbus / Konfigb Register / Meldungen . . . ...
Seite 503
8 Kommunikation 8.5.3 Modbus: Zustände der Eingänge Smart view über Modbus Geräteparameter / Security / Kommunikation Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Zugriff von Smart view auf das Schutzgerät über den Modbus-Tunnel aktivieren (erlauben) / inaktivieren (nicht erlauben). Slave ID Geräteparameter / Modbus / Kommunikation / RTU Nur verfügbar wenn: 1 . . . ...
Seite 504
8 Kommunikation 8.5.4 Modbus: Meldungen (Zustände der Ausgänge) 8.5.4 Modbus: Meldungen (Zustände der Ausgänge) Übertragung RTU Betrieb / Zustandsanzeige / Modbus / Status Nur verfügbar wenn: • • Protokoll = Modbus RTU • • Protokoll = Modbus TCP/RTU Meldung: SCADA aktiv Übertragung TCP Betrieb / Zustandsanzeige / Modbus / Status Nur verfügbar wenn:...
Seite 505
8 Kommunikation 8.5.5 Modbus: Werte, Zähler 8.5.5 Modbus: Werte, Zähler AnzGesAnfragen Betrieb / Zähl und RevDat / Modbus / RTU Nur verfügbar wenn: • • Protokoll = Modbus RTU • • Protokoll = Modbus TCP/RTU Anzahl aller erkannten Anfragen, auch Anfragen für andere Slaves. AnzAnfrFürMich Betrieb / Zähl und RevDat / Modbus / RTU Nur verfügbar wenn:...
Seite 506
8 Kommunikation 8.5.5 Modbus: Werte, Zähler AnzÜberlaufFeh Betrieb / Zähl und RevDat / Modbus / RTU Nur verfügbar wenn: • • Protokoll = Modbus RTU • • Protokoll = Modbus TCP/RTU Anzahl der Überlauffehler. Physikalisch zerstörter Datenübertragungsblock. AnzUnterbrech Betrieb / Zähl und RevDat / Modbus / RTU Nur verfügbar wenn: •...
Seite 507
8 Kommunikation 8.5.5 Modbus: Werte, Zähler AnzInternFeh Betrieb / Zähl und RevDat / Modbus / TCP Nur verfügbar wenn: • • Protokoll = Modbus TCP • • Protokoll = Modbus TCP/RTU Anzahl Interner Fehler während der Verarbeitung der Anfrage. Konf Messw1 Betrieb / Zähl und RevDat / Modbus / Messwerte . . . ...
Seite 508
8 Kommunikation 8.6 IEC 61850 IEC 61850 Kommunikation nach IEC 61850 8.6.1 IEC 61850: Globale Parameter Funktion Geräteparameter / IEC 61850 / Kommunikation Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Modul bzw. Stufe dauerhaft aktivieren oder deaktivieren Totzone Integr Zeit Geräteparameter / IEC 61850 / Kommunikation 0 . . . ...
Seite 509
8 Kommunikation 8.6.3 IEC 61850: Meldungen (Zustände der Ausgänge) GOSINGGIO1.Ind1.stVal Betrieb / Zustandsanzeige / IEC 61850 / Virtuelle Eingänge 1 . . . GOSINGGIO1.Ind16.stVal Meldung: Virtueller Eingang (IEC61850 GGIO Ind): Status GOSINGGIO1.Ind17.stVal Betrieb / Zustandsanzeige / IEC 61850 / Virtuelle Eingänge 1 . . . ...
Seite 510
8 Kommunikation 8.6.4 IEC 61850: Werte, Zähler GOSINGGIO2.Ind17.q Betrieb / Zustandsanzeige / IEC 61850 / Virtuelle Eingänge 2 . . . GOSINGGIO2.Ind32.q Meldung: Virtueller Eingang (IEC61850 GGIO Ind): Selbstüberwachung des GGIO Eingangs CTLGGIO1.SPCSO1.stVal Betrieb / Zustandsanzeige / IEC 61850 / Steuereingänge . . . CTLGGIO1.SPCSO16.stVal Statusbit, die von Clients (z.B.
Seite 511
8 Kommunikation 8.6.4 IEC 61850: Werte, Zähler NoOfGooseRxNew Betrieb / Zähl und RevDat / IEC 61850 Summe aller korrekt empfangenen GOOSE Messages mit neuem Inhalt, die für dieses Gerät bestimmt sind. NoOfGooseTxAll Betrieb / Zähl und RevDat / IEC 61850 Summe aller GOOSE Messages, die von diesem Gerät gesendet wurden.
Seite 513
8 Kommunikation 8.7 IEC103 IEC103 Kommunikation nach IEC 60870-5-103 8.7.1 IEC103: Globale Parameter Funktion Geräteparameter / IEC103 / Allg Einstellungen Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Die IEC103-Kommunikation aktivieren oder deaktivieren. Baudrate Geräteparameter / IEC103 / Allg Einstellungen 19200 1200, 2400, 4800, 9600, 19200, 38400, 57600 ╚═▷...
Seite 514
8 Kommunikation 8.7.2 IEC103: Direktkommandos Takt Energiezähler Geräteparameter / IEC103 / Allg Einstellungen 0 . . . 100 Der Energiemesswert wird grundsätzlich als ganzzahliger Zähler übertragen, und mit dieser Einstellung wird der Umrechnungsfaktor festgelegt: Bei Einstellung „1“ entspricht jeder Zählschritt 1 kWh, Einstellung „2“ bedutet, dass ein Zählschritt =2 kWh, usw.
Seite 515
8 Kommunikation 8.7.3 IEC103: Meldungen (Zustände der Ausgänge) Bl. Überw.richt. akt. Service / Test - Schutz gesp / Leittechnik / IEC103 Inaktiv Inaktiv, Aktiv ╚═▷ Tab. In der IEC103-Kommunikation wird die Blockierung der Überwachungsrichtung eingeschaltet (bzw. ausgeschaltet). Res alle Diag-Zähler Betrieb / Reset Inaktiv Inaktiv, Aktiv...
Seite 516
8 Kommunikation 8.7.4 IEC103: Werte, Zähler NSent Betrieb / Zähl und RevDat / IEC103 Gesamtzahl gesendeter Nachrichten NBadFramings Betrieb / Zähl und RevDat / IEC103 Anzahl defekter Nachrichten NBadParities Betrieb / Zähl und RevDat / IEC103 Anzahl Paritätenfehler NBreakSignals Betrieb / Zähl und RevDat / IEC103 Anzahl der Übertragungsfehler beim (elektrischen) Signal-Transport (Bit-Übertragungs-Schicht).
Seite 517
8 Kommunikation 8.8 IEC104 IEC104 Kommunikation nach IEC 60870-5-104 8.8.1 IEC104: Globale Parameter Funktion Geräteparameter / IEC104 / Allg Einstellungen Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Die IEC104-Kommunikation aktivieren oder deaktivieren. TCP-Port-Konfig Geräteparameter / IEC104 / Allg Einstellungen Standard Standard, Privat ╚═▷...
Seite 518
8 Kommunikation 8.8.1 IEC104: Globale Parameter Timeout t3 Geräteparameter / IEC104 / Extras 20s . . . 20s Zeitüberwachung für gesendete Testtelegramme im Falle langer Ruhezustände Param k Geräteparameter / IEC104 / Extras 12 . . . 12 Protokollparameter k Param w Geräteparameter / IEC104 / Extras 8 . . . ...
Seite 519
8 Kommunikation 8.8.2 IEC104: Direktkommandos Update-Intervall Geräteparameter / IEC104 / Extras 1s . . . 60s Dies ist die Zeit, nach der die Messwerte jeweils aktualisiert werden. Wenn zyklische Übertragung aktiviert wurde, werden nach Ablauf dieser Zeit die jeweils aktuellen Werte übertragen. Unbest.
Seite 520
8 Kommunikation 8.8.4 IEC104: Werte, Zähler Ready Betrieb / Zustandsanzeige / IEC104 Die Meldung wird gesetzt sobald das Protokoll erfolgreich gestartet ist und zum Datenaustausch bereit ist. Übertragung Betrieb / Zustandsanzeige / IEC104 Meldung: SCADA aktiv Fehl Event verloreng Betrieb / Zustandsanzeige / IEC104 Fehler: Event verloren gegangen Leittechnik-Bef 1 Betrieb / Zustandsanzeige / IEC104...
Seite 521
8 Kommunikation 8.8.4 IEC104: Werte, Zähler Konfig.-Status Geräteparameter / IEC104 / Konfig. Datenobj. Status der vom Anwender erstellten SCADA-Konfiguration. Mögliche Werte: - Wird geändert: Neue SCADA-Konfiguration wird geladen. - OK: Die SCADA-Konfiguration ist aktiv. - Konfig. nicht verfügbar: Die Anwender-Konfiguration ist nicht verfügbar (z.B. nicht in das Gerät geladen). - Fehler: Unerwarteter Fehler.
Seite 522
8 Kommunikation 8.9 Profibus Profibus Profibus-Modul 8.9.1 Profibus: Globale Parameter KonfBinEing 1 Geräteparameter / Profibus / KonfBinEing 1-16 - . . . Internal test state ╚═▷ Tab. Virtueller Digitaler Eingang. Dieser entspricht einem virutellen Binären Ausgang des Schutzgeräts. Selbsthaltung 1 Geräteparameter / Profibus / KonfBinEing 1-16 Inaktiv, Aktiv Inaktiv ╚═▷...
Seite 523
8 Kommunikation 8.9.1 Profibus: Globale Parameter KonfBinEing 4 Geräteparameter / Profibus / KonfBinEing 1-16 - . . . Internal test state ╚═▷ Tab. Virtueller Digitaler Eingang. Dieser entspricht einem virutellen Binären Ausgang des Schutzgeräts. Selbsthaltung 4 Geräteparameter / Profibus / KonfBinEing 1-16 Inaktiv, Aktiv Inaktiv ╚═▷...
Seite 524
8 Kommunikation 8.9.1 Profibus: Globale Parameter Selbsthaltung 7 Geräteparameter / Profibus / KonfBinEing 1-16 Inaktiv, Aktiv Inaktiv ╚═▷ Tab. Legt fest, ob der Eingang selbsthaltend ist. KonfBinEing 8 Geräteparameter / Profibus / KonfBinEing 1-16 - . . . Internal test state ╚═▷ Tab. Virtueller Digitaler Eingang.
Seite 525
8 Kommunikation 8.9.1 Profibus: Globale Parameter KonfBinEing 11 Geräteparameter / Profibus / KonfBinEing 1-16 - . . . Internal test state ╚═▷ Tab. Virtueller Digitaler Eingang. Dieser entspricht einem virutellen Binären Ausgang des Schutzgeräts. Selbsthaltung 11 Geräteparameter / Profibus / KonfBinEing 1-16 Inaktiv, Aktiv Inaktiv ╚═▷...
Seite 526
8 Kommunikation 8.9.1 Profibus: Globale Parameter Selbsthaltung 14 Geräteparameter / Profibus / KonfBinEing 1-16 Inaktiv, Aktiv Inaktiv ╚═▷ Tab. Legt fest, ob der Eingang selbsthaltend ist. KonfBinEing 15 Geräteparameter / Profibus / KonfBinEing 1-16 - . . . Internal test state ╚═▷ Tab. Virtueller Digitaler Eingang.
Seite 527
8 Kommunikation 8.9.1 Profibus: Globale Parameter KonfBinEing 18 Geräteparameter / Profibus / KonfBinEing 17-32 - . . . Internal test state ╚═▷ Tab. Virtueller Digitaler Eingang. Dieser entspricht einem virutellen Binären Ausgang des Schutzgeräts. Selbsthaltung 18 Geräteparameter / Profibus / KonfBinEing 17-32 Inaktiv, Aktiv Inaktiv ╚═▷...
Seite 528
8 Kommunikation 8.9.1 Profibus: Globale Parameter Selbsthaltung 21 Geräteparameter / Profibus / KonfBinEing 17-32 Inaktiv, Aktiv Inaktiv ╚═▷ Tab. Legt fest, ob der Eingang selbsthaltend ist. KonfBinEing 22 Geräteparameter / Profibus / KonfBinEing 17-32 - . . . Internal test state ╚═▷ Tab. Virtueller Digitaler Eingang.
Seite 529
8 Kommunikation 8.9.1 Profibus: Globale Parameter KonfBinEing 25 Geräteparameter / Profibus / KonfBinEing 17-32 - . . . Internal test state ╚═▷ Tab. Virtueller Digitaler Eingang. Dieser entspricht einem virutellen Binären Ausgang des Schutzgeräts. Selbsthaltung 25 Geräteparameter / Profibus / KonfBinEing 17-32 Inaktiv, Aktiv Inaktiv ╚═▷...
Seite 530
8 Kommunikation 8.9.1 Profibus: Globale Parameter Selbsthaltung 28 Geräteparameter / Profibus / KonfBinEing 17-32 Inaktiv, Aktiv Inaktiv ╚═▷ Tab. Legt fest, ob der Eingang selbsthaltend ist. KonfBinEing 29 Geräteparameter / Profibus / KonfBinEing 17-32 - . . . Internal test state ╚═▷ Tab. Virtueller Digitaler Eingang.
Seite 531
8 Kommunikation 8.9.2 Profibus: Direktkommandos KonfBinEing 32 Geräteparameter / Profibus / KonfBinEing 17-32 - . . . Internal test state ╚═▷ Tab. Virtueller Digitaler Eingang. Dieser entspricht einem virutellen Binären Ausgang des Schutzgeräts. Selbsthaltung 32 Geräteparameter / Profibus / KonfBinEing 17-32 Inaktiv, Aktiv Inaktiv ╚═▷...
Seite 532
8 Kommunikation 8.9.3 Profibus: Zustände der Eingänge 8.9.3 Profibus: Zustände der Eingänge Rangierung 1-E Betrieb / Zustandsanzeige / Profibus / KonfBinEing 1-16 . . . Rangierung 16-E (╚═▷ Profibus . KonfBinEing Zustand des Moduleingangs: Leittechnik Rangierung Rangierung 17-E Betrieb / Zustandsanzeige / Profibus / KonfBinEing 17-32 . . . ...
Seite 533
8 Kommunikation 8.9.5 Profibus: Werte, Zähler Anz. Frame-Fehl. Betrieb / Zähl und RevDat / Profibus Anzahl der Fehler in Bezug auf verloren gegangene Frames, die das Subsystem-Kontrollmodul beim Empfang der Antwort-Frames des Subsystems erkannt hat. (Hierbei hat jeder Fehler ein Reset des Subsystems bewirkt.) Anz.
Seite 534
8 Kommunikation 8.9.5 Profibus: Werte, Zähler Konfig.-Status Betrieb / Zustandsanzeige / Profibus / Status Geräteparameter / Profibus / Konfig. Datenobj. Status der vom Anwender erstellten SCADA-Konfiguration. Mögliche Werte: MCA4 MCA4-3.10-DE-REF...
Seite 535
8 Kommunikation 8.10 IRIG-B 8.10 IRIG-B IRIG-B-Modul 8.10.1 IRIG-B: Projektierungsparameter Modus Projektierung / Projektierte Elemente -, verwenden ╚═▷ Tab. IRIG-B-Modul, Betriebsart 8.10.2 IRIG-B: Globale Parameter Funktion Geräteparameter / Zeit / ZeitSync / IRIG-B Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Modul bzw. Stufe dauerhaft aktivieren oder deaktivieren IRIG-B00X Geräteparameter / Zeit / ZeitSync / IRIG-B IRIGB-000...
Seite 536
8 Kommunikation 8.10.5 IRIG-B: Zähler Steuersignal1 Betrieb / Zustandsanzeige / ZeitSync / IRIG-B . . . Steuersignal9 Meldung: IRIG-B Steuersignal. Der externe IRIG-B Generator kann diese Signale setzen. Diese können zu Steuerzwecken im Gerät verwendet werden (z.B. Logik). Steuersignal10 Betrieb / Zustandsanzeige / ZeitSync / IRIG-B . . . ...
Seite 537
8 Kommunikation 8.11 SNTP 8.11 SNTP SNTP-Modul 8.11.1 SNTP: Projektierungsparameter Modus Projektierung / Projektierte Elemente -, verwenden ╚═▷ Tab. SNTP-Modul, Betriebsart 8.11.2 SNTP: Globale Parameter Server1 Geräteparameter / Zeit / ZeitSync / SNTP Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Server 1 IP Byte1 Geräteparameter / Zeit / ZeitSync / SNTP . . . ...
Seite 538
8 Kommunikation 8.11.3 SNTP: Direktkommandos 8.11.3 SNTP: Direktkommandos Rücks Zähler Betrieb / Reset Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Zurücksetzen aller Zähler. 8.11.4 SNTP: Meldungen (Zustände der Ausgänge) SNTP aktiv Betrieb / Zustandsanzeige / ZeitSync / SNTP Meldung: Wenn für 120 s kein gültiges SNTP Signal vorhanden ist, dann wird SNTP als inaktiv angesehen. 8.11.5 SNTP: Werte, Zähler AnzSync...
Seite 539
8 Kommunikation 8.11.5 SNTP: Werte, Zähler AnzIntTimeouts Betrieb / Zähl und RevDat / ZeitSync / SNTP Service Zähler: Anzahl der internen Zeitüberschreitungen. Verw Server Betrieb / Zustandsanzeige / ZeitSync / SNTP Für die SNTP Synchronisierung verwendeter Server. StratumServer1 Betrieb / Zustandsanzeige / ZeitSync / SNTP Stratum von Server 1 PrecServer1 Betrieb / Zustandsanzeige / ZeitSync / SNTP...
Seite 541
9 Feldparameter 9.2 SpW Spannungswandler 9.2.1 SpW: Globale Parameter SpW pri Feldparameter / SpW 10000V 60V . . . 500000V Nennspannung der Primärseite der Spannungswandler. Hier ist stets die Außenleiterspannung anzugeben. SpW sek Feldparameter / SpW 100V Einstellbarer Bereich: • 60.00V . . . 520.00V, Wenn: Slot 4 = Spannungsmesseingänge •...
Seite 542
9 Feldparameter 9.2.1 SpW: Globale Parameter U Block f Feldparameter / Frequenz 0.60Un 0.15Un . . . 0.90Un Schwellwert zur Freigabe der Frequenzstufen: Frequenz-Schutzfunktionen werden blockiert, sobald die Spannung unter diesen Wert fällt. Dies verhindert falsche Anregungen des Frequenzschutzes, falls ein Netzfehler die Spannungsmessung stört. Wenn zum Beispiel ein Lichtbogen durch einen Netzfehler entsteht, werden große Anteile von Harmonischen bei der Spannung gemessen.
Seite 543
9 Feldparameter 9.2.1 SpW: Globale Parameter Phasen-MTA Feldparameter / Richtung / Allgemein 45° 0° . . . 360° Maximum Torque Angle: Winkel, der im Kurzschlussfall zwischen Phasenstrom und Referenzspannung liegt. Hinweis: Wenn »Drehfeldrch« = „ACB“ eingestellt ist, wird der Richtungswinkel geräteintern um 180° vergrößert. 3U0 Quelle Feldparameter / Richtung / Allgemein gemessen...
Seite 546
9 Feldparameter 9.2.2 SpW: Meldungen (Zustände der Ausgänge) 9.2.2 SpW: Meldungen (Zustände der Ausgänge) Phasenfolge falsch Betrieb / Zustandsanzeige / Überwachung / Drehfeldrichtung Meldung, dass das Gerät für die Phasenfolge (L1-L2-L3 bzw. L1-L3-L2) eine andere Abfolge festgestellt hat, als unter [Feldparameter / Allgemeine Einstellungen] »Drehfeldrichtung«...
Seite 547
9 Feldparameter 9.2.3 SpW: Werte UE err Betrieb / Messwerte / Spannung Messwert (errechnet): UE (Grundwelle) Betrieb / Messwerte / Spannung Messwert (berechnet): Symmetrische Komponenten Spannung Nullsystem(Grundwelle) Betrieb / Messwerte / Spannung Messwert (berechnet): Symmetrische Komponenten Spannung Mitsystem(Grundwelle) Betrieb / Messwerte / Spannung Messwert (berechnet): Symmetrische Komponenten Spannung Gegensystem(Grundwelle) UL12 RMS Betrieb / Messwerte / Spannung RMS...
Seite 548
9 Feldparameter 9.2.3 SpW: Werte phi UL12 Betrieb / Messwerte / Spannung Messwert (errechnet): Phasenlage Spannungszeiger UL12 Referenzphase ist erforderlich zur Berechnung der Phasenlage. Hierfür wählt das Schutzgerät den ersten Spannungs- (oder Strom-) Messkanal mit genügend großer Amplitude. phi UL23 Betrieb / Messwerte / Spannung Messwert (errechnet): Phasenlage Spannungszeiger UL23 Referenzphase ist erforderlich zur Berechnung der Phasenlage.
Seite 549
9 Feldparameter 9.2.3 SpW: Werte phi U0 Betrieb / Messwerte / Spannung Messwert (errechnet): Phasenlage Nullsystem Referenzphase ist erforderlich zur Berechnung der Phasenlage. Hierfür wählt das Schutzgerät den ersten Spannungs- (oder Strom-) Messkanal mit genügend großer Amplitude. phi U1 Betrieb / Messwerte / Spannung Messwert (errechnet): Phasenlage Mitsystem Referenzphase ist erforderlich zur Berechnung der Phasenlage.
Seite 550
9 Feldparameter 9.2.4 SpW: Statistische Werte UL23 THD Betrieb / Messwerte / Spannung RMS Messwert (errechnet): U23 Total Harmonic Distortion UL31 THD Betrieb / Messwerte / Spannung RMS Messwert (errechnet): U31 Total Harmonic Distortion UL1 THD Betrieb / Messwerte / Spannung RMS Messwert (errechnet): UL1 Total Harmonic Distortion UL2 THD Betrieb / Messwerte / Spannung RMS...
Seite 551
9 Feldparameter 9.2.4 SpW: Statistische Werte UL12 mit RMS Betrieb / Statistik / Umit UL12 Mittelwert (RMS) UL12 min RMS Betrieb / Statistik / Min / Spannung UL12 Minimalwert (RMS) UL23 max RMS Betrieb / Statistik / Max / Spannung UL23 Maximalwert (RMS) UL23 mit RMS Betrieb / Statistik / Umit...
Seite 552
9 Feldparameter 9.2.4 SpW: Statistische Werte UL2 min RMS Betrieb / Statistik / Min / Spannung UL2 Minimalwert (RMS) UL3 max RMS Betrieb / Statistik / Max / Spannung UL3 Maximalwert (RMS) UL3 mit RMS Betrieb / Statistik / Umit UL3 Mittelwert (RMS) UL3 min RMS Betrieb / Statistik / Min / Spannung...
Seite 553
9 Feldparameter 9.3 StW Stromwandler 9.3.1 StW: Globale Parameter StW pri Feldparameter / StW 1000A 1A . . . 50000A Nennstrom der Primärseite der angeschlossenen Stromwandler StW sek Feldparameter / StW 1A, 5A ╚═▷ Tab. Nennstrom der Sekundärseite der angeschlossenen Stromwandler. StW Rch Feldparameter / StW 0°...
Seite 554
9 Feldparameter 9.3.2 StW: Meldungen (Zustände der Ausgänge) IL1, IL2, IL3 Freigabe Geräteparameter / Messwertdarstellung / Strom 0.005In 0.0In . . . 0.100In Fällt der Phasenstrom unterhalb diese Kürzungsschwelle (Freigabe), so wird der Strom am Display und in der PC Software zu Null angezeigt (gekürzt). Dieser Parameter hat keine Auswirkungen auf Werte die in Rekordern aufgezeichnet werden.
Seite 555
9 Feldparameter 9.3.3 StW: Werte IE err Betrieb / Messwerte / Strom Messwert (errechnet): IE (Grundwelle) Betrieb / Messwerte / Strom Messwert (berechnet): Nullstrom (Grundwelle) Betrieb / Messwerte / Strom Messwert (berechnet): Strom Mitsystem (Grundwelle) Betrieb / Messwerte / Strom Messwert (berechnet): Strom Gegensystem (Grundwelle) IL1 H2 Betrieb / Messwerte / Strom...
Seite 556
9 Feldparameter 9.3.3 StW: Werte phi IE err Betrieb / Messwerte / Strom Messwert (errechnet): Phasenlage Stromzeiger IE err Referenzphase ist erforderlich zur Berechnung der Phasenlage. Hierfür wählt das Schutzgerät den ersten Spannungs- (oder Strom-) Messkanal mit genügend großer Amplitude. phi I0 Betrieb / Messwerte / Strom Messwert (errechnet): Phasenlage Nullsystem...
Seite 557
9 Feldparameter 9.3.4 StW: Statistische Werte %IL3 THD Betrieb / Messwerte / Strom RMS Messwert (errechnet): IL3 Total Harmonic Distortion IL1 THD Betrieb / Messwerte / Strom RMS Messwert (errechnet): IL1 Verzerrungsstrom / gesamter Oberschwingungsstrom IL2 THD Betrieb / Messwerte / Strom RMS Messwert (errechnet): IL2 Verzerrungsstrom / gesamter Oberschwingungsstrom IL3 THD Betrieb / Messwerte / Strom RMS...
Seite 558
9 Feldparameter 9.3.4 StW: Statistische Werte IL2 H2 min Betrieb / Statistik / Min / Strom 2. Harmonische/Grundwelle von IL2 Minimalwert IL3 H2 max Betrieb / Statistik / Max / Strom 2. Harmonische/Grundwelle von IL3 Maximalwert IL3 H2 min Betrieb / Statistik / Min / Strom 2.
Seite 559
9 Feldparameter 9.3.4 StW: Statistische Werte IE gem min RMS Betrieb / Statistik / Min / Strom Messwert: IE Minimalwert (RMS) IE err max RMS Betrieb / Statistik / Max / Strom Messwert (errechnet): IE Maximalwert (RMS) IE err min RMS Betrieb / Statistik / Min / Strom Messwert (errechnet): IE Minimalwert (RMS) %(I2/I1) max...
Seite 560
10 Schutz Schutz Schutz-Hauptmodul 10.1 Schutz: Globale Parameter Funktion Schutzparameter / Globale Schutzpara / Schutz Aktiv Inaktiv, Aktiv ╚═▷ Tab. Modul bzw. Stufe dauerhaft aktivieren oder deaktivieren ExBlo Fk Schutzparameter / Globale Schutzpara / Schutz Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Externe Blockade des gesamten Schutzes aktivieren (erlauben).
Seite 561
10 Schutz 10.2 Schutz: Direktkommandos ExBlo AuslBef Schutzparameter / Globale Schutzpara / Schutz - . . . Internal test state ╚═▷ Tab. Wenn die externe Blockade des Auslösekommandos aktiviert (erlaubt) wurde, dann wird der Auslösebefehl für den gesamten Schutz außer Funktion gesetzt, wenn der Status der rangierten Meldung wahr wird. 10.2 Schutz: Direktkommandos Res Stör u Netz Nr...
Seite 562
10 Schutz 10.4 Schutz: Meldungen (Zustände der Ausgänge) Aktiv Betrieb / Zustandsanzeige / Alle Aktiven Betrieb / Zustandsanzeige / Schutz Meldung: aktiv ExBlo Betrieb / Zustandsanzeige / Schutz Meldung: Externe Blockade Blo AuslBef Betrieb / Zustandsanzeige / Schutz Meldung: Auslösebefehl blockiert ExBlo AuslBef Betrieb / Zustandsanzeige / Schutz Meldung: Externe Blockade des Auslösekommandos...
Seite 563
10 Schutz 10.4 Schutz: Meldungen (Zustände der Ausgänge) Ausl E Betrieb / Zustandsanzeige / Schutz Meldung: General-Auslösung Erdfehler Ausl Betrieb / Zustandsanzeige / Ausl Betrieb / Zustandsanzeige / Schutz Meldung: General-Auslösung Res Stör u Netz Nr Betrieb / Zustandsanzeige / Schutz Meldung: Rücksetzen der Störfallnummer und Netzstörungsnummer I Rch vorw Betrieb / Zustandsanzeige / Schutz...
Seite 564
10 Schutz 10.4 Schutz: Meldungen (Zustände der Ausgänge) f(UL123)>10Hz Betrieb / Zustandsanzeige / Schutz Frequenz der Meßkanäle 1-3(UL1,UL2,UL3) ist größer 10 Hz. f(UL123)<70Hz Betrieb / Zustandsanzeige / Schutz Frequenz der Meßkanäle 1-3(UL1,UL2,UL3) ist kleiner 70 Hz. f(UL123)>70Hz Betrieb / Zustandsanzeige / Schutz Frequenz der Meßkanäle 1-3(UL1,UL2,UL3) ist größer 70 Hz.
Seite 565
10 Schutz 10.5 Schutz: Werte Netzstör-Nr. Betrieb / Zähl und RevDat / Schutz Netzstörungsnummer: Hier wird jeder Fehler, d.h. jede Generalanregung (Signal »Schutz . Alarm«) gezählt, jedoch nur dann, wenn nicht zugleich schon eine Wiedereinschaltung (Signal »AWE . läuft«) aktiv ist. (Anmerkung: Im Gegensatz hierzu zählt die »Störfall-Nr.«...
Seite 566
10 Schutz 10.6 IH2 10.6 Modul Inrush 10.6.1 IH2: Projektierungsparameter Modus Projektierung / Projektierte Elemente -, verwenden ╚═▷ Tab. Modul Inrush, Betriebsart 10.6.2 IH2: Globale Parameter ExBlo1 Schutzparameter / Globale Schutzpara / I-Schutz / IH2 ExBlo2 - . . . Internal test state ╚═▷...
Seite 587
10 Schutz 10.8.5 IE[1] . . . IE[4]: Meldungen (Zustände der Ausgänge) ExBlo2-E Betrieb / Zustandsanzeige / I-Schutz / IE[1] Zustand des Moduleingangs: Externe Blockade2 ExBlo AuslBef-E Betrieb / Zustandsanzeige / I-Schutz / IE[1] • Nur verfügbar wenn: • Nur Überw. = nein Zustand des Moduleingangs: Externe Blockade des Auslösebefehls Ex rückw Verr-E Betrieb / Zustandsanzeige / I-Schutz / IE[1]...
Seite 588
10 Schutz 10.8.5 IE[1] . . . IE[4]: Meldungen (Zustände der Ausgänge) Ex rückw Verr Betrieb / Zustandsanzeige / I-Schutz / IE[1] Meldung: Externe rückwärtige Verriegelung Blo AuslBef Betrieb / Zustandsanzeige / I-Schutz / IE[1] • Nur verfügbar wenn: • Nur Überw. = nein Meldung: Auslösebefehl blockiert ExBlo AuslBef...
Seite 589
10 Schutz 10.8.5 IE[1] . . . IE[4]: Meldungen (Zustände der Ausgänge) AdaptSatz 4 Betrieb / Zustandsanzeige / I-Schutz / IE[1] Meldung: Adaptiver Parametersatz 4 MCA4-3.10-DE-REF MCA4...
Seite 590
10 Schutz 10.9 ThA [49] 10.9 ThA [49] Thermisches Abbild-Modul 10.9.1 ThA: Projektierungsparameter Modus Projektierung / Projektierte Elemente -, verwenden ╚═▷ Tab. Thermisches Abbild-Modul, Betriebsart Nur Überw. Projektierung / Definition nein nein, ja ╚═▷ Tab. Thermisches Abbild-Modul, falls = „ja“: Funktion wirkt als Überwachungsfunktion, d.h. es werden keine Generalanregung, keine General-Auslösung und kein Aus-Befehl erzeugt.
Seite 592
10 Schutz 10.9.4 ThA: Direktkommandos Schutzparameter / Satz 1 / I-Schutz / ThA Schutzparameter / Satz 2 / I-Schutz / ThA Schutzparameter / Satz 3 / I-Schutz / ThA Schutzparameter / Satz 4 / I-Schutz / ThA 1.00 0.80 . . . 1.50 Überlastfaktor: Das Produkt aus Überlastfaktor und Basisstrom k*IB definiert den maximal zulässigen thermischen Grenzwert für das Betriebsmittel.
Seite 593
10 Schutz 10.9.6 ThA: Meldungen (Zustände der Ausgänge) ExBlo2-E Betrieb / Zustandsanzeige / I-Schutz / ThA Zustand des Moduleingangs: Externe Blockade2 ExBlo AuslBef-E Betrieb / Zustandsanzeige / I-Schutz / ThA • Nur verfügbar wenn: • Nur Überw. = nein Zustand des Moduleingangs: Externe Blockade des Auslösebefehls 10.9.6 ThA: Meldungen (Zustände der Ausgänge) Aktiv...
Seite 594
10 Schutz 10.9.7 ThA: Werte Rücksetz Therm Kap Betrieb / Zustandsanzeige / I-Schutz / ThA Meldung: Rücksetzen des Thermischen Abbilds 10.9.7 ThA: Werte Therm. Niveau Betrieb / Messwerte / ThA Messwert: Aktuelles Thermisches Niveau Zeit bis zur Auslösung Betrieb / Messwerte / ThA Messwert (berechnet/gemessen): Noch verbleibende Zeit bis zur Auslösung der thermischen Überlastfunktion 10.9.8 ThA: Statistische Werte...
Seite 595
10 Schutz 10.10 I2>[1], I2>[2] [46] 10.10 I2>[1], I2>[2] [46] Schieflast-Stufe 10.10.1 I2>[1], I2>[2]: Projektierungsparameter Modus Projektierung / Projektierte Elemente -, verwenden ╚═▷ Tab. Schieflast-Stufe, Betriebsart Nur Überw. Projektierung / Definition nein nein, ja ╚═▷ Tab. Schieflast-Stufe, falls = „ja“: Funktion wirkt als Überwachungsfunktion, d.h. es werden keine Generalanregung, keine General-Auslösung und kein Aus-Befehl erzeugt.
Seite 605
10 Schutz 10.11.4 U[1] . . . U[6]: Zustände der Eingänge 10.11.4 U[1] . . . U[6]: Zustände der Eingänge ExBlo1-E Betrieb / Zustandsanzeige / U-Schutz / U[1] (╚═▷ U[1] . ExBlo1) Zustand des Moduleingangs: Externe Blockade1 ExBlo2-E Betrieb / Zustandsanzeige / U-Schutz / U[1] Zustand des Moduleingangs: Externe Blockade2 ExBlo AuslBef-E Betrieb / Zustandsanzeige / U-Schutz / U[1]...
Seite 606
10 Schutz 10.11.5 U[1] . . . U[6]: Meldungen (Zustände der Ausgänge) Alarm L3 Betrieb / Zustandsanzeige / U-Schutz / U[1] Meldung: Alarm L3 Alarm Betrieb / Zustandsanzeige / Alarme Betrieb / Zustandsanzeige / U-Schutz / U[1] Meldung: Alarm Spannungsstufe Ausl L1 Betrieb / Zustandsanzeige / U-Schutz / U[1] Meldung: General-Auslösung L1 Ausl L2...
Seite 607
10 Schutz 10.12 df/dt [81R] 10.12 df/dt [81R] Frequenzänderungsgeschwindigkeit 10.12.1 df/dt: Projektierungsparameter Modus Projektierung / Projektierte Elemente -, verwenden ╚═▷ Tab. Frequenzschutz, Betriebsart Nur Überw. Projektierung / Definition nein nein, ja ╚═▷ Tab. Frequenzschutz, falls = „ja“: Funktion wirkt als Überwachungsfunktion, d.h. es werden keine Generalanregung, keine General-Auslösung und kein Aus-Befehl erzeugt.
Seite 610
10 Schutz 10.12.5 df/dt: Meldungen (Zustände der Ausgänge) Blo AuslBef Betrieb / Zustandsanzeige / NA-Schutz / Netzentkuplg / df/dt • Nur verfügbar wenn: • Nur Überw. = nein Meldung: Auslösebefehl blockiert ExBlo AuslBef Betrieb / Zustandsanzeige / NA-Schutz / Netzentkuplg / df/dt •...
Seite 611
10 Schutz 10.13 delta phi [78V] 10.13 delta phi [78V] Vektorsprung 10.13.1 delta phi: Projektierungsparameter Modus Projektierung / Projektierte Elemente -, verwenden ╚═▷ Tab. Frequenzschutz, Betriebsart Nur Überw. Projektierung / Definition nein nein, ja ╚═▷ Tab. Frequenzschutz, falls = „ja“: Funktion wirkt als Überwachungsfunktion, d.h. es werden keine Generalanregung, keine General-Auslösung und kein Aus-Befehl erzeugt.
Seite 617
10 Schutz 10.14.5 LS-Mitnahme: Meldungen (Zustände der Ausgänge) ExBlo2-E Betrieb / Zustandsanzeige / NA-Schutz / Netzentkuplg / LS-Mitnahme Zustand des Moduleingangs: Externe Blockade2 ExBlo AuslBef-E Betrieb / Zustandsanzeige / NA-Schutz / Netzentkuplg / LS-Mitnahme Zustand des Moduleingangs: Externe Blockade des Auslösebefehls Alarm-E Betrieb / Zustandsanzeige / NA-Schutz / Netzentkuplg / LS-Mitnahme (╚═▷...
Seite 618
10 Schutz 10.14.5 LS-Mitnahme: Meldungen (Zustände der Ausgänge) AuslBef Betrieb / Zustandsanzeige / AuslBef Betrieb / Zustandsanzeige / NA-Schutz / Netzentkuplg / LS-Mitnahme Meldung: Auslösebefehl MCA4 MCA4-3.10-DE-REF...
Seite 619
10 Schutz 10.15 P [32R] 10.15 P [32R] Wirk-Rückleistung 10.15.1 P: Projektierungsparameter Modus Projektierung / Projektierte Elemente -, P>, Pr> ╚═▷ Tab. Leistungsüberwachungs - Modul, Betriebsart Nur Überw. Projektierung / Definition nein nein, ja ╚═▷ Tab. Leistungsüberwachungs - Modul, falls = „ja“: Funktion wirkt als Überwachungsfunktion, d.h. es werden keine Generalanregung, keine General-Auslösung und kein Aus-Befehl erzeugt.
Seite 620
10 Schutz 10.15.3 P: Satz-Parameter 10.15.3 P: Satz-Parameter Funktion Schutzparameter / Satz 1 / NA-Schutz / Netzentkuplg / P Schutzparameter / Satz 2 / NA-Schutz / Netzentkuplg / P Schutzparameter / Satz 3 / NA-Schutz / Netzentkuplg / P Schutzparameter / Satz 4 / NA-Schutz / Netzentkuplg / P Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 621
10 Schutz 10.15.4 P: Zustände der Eingänge P> Schutzparameter / Satz 1 / NA-Schutz / Netzentkuplg / P Schutzparameter / Satz 2 / NA-Schutz / Netzentkuplg / P Schutzparameter / Satz 3 / NA-Schutz / Netzentkuplg / P Schutzparameter / Satz 4 / NA-Schutz / Netzentkuplg / P 0.003Sn . . . ...
Seite 622
10 Schutz 10.15.5 P: Meldungen (Zustände der Ausgänge) ExBlo AuslBef-E Betrieb / Zustandsanzeige / NA-Schutz / Netzentkuplg / P • Nur verfügbar wenn: • Nur Überw. = nein Zustand des Moduleingangs: Externe Blockade des Auslösebefehls 10.15.5 P: Meldungen (Zustände der Ausgänge) Aktiv Betrieb / Zustandsanzeige / Alle Aktiven Betrieb / Zustandsanzeige / NA-Schutz / Netzentkuplg / P...
Seite 623
10 Schutz 10.16 Q [32] 10.16 Q [32] 10.16.1 Q: Projektierungsparameter Modus Projektierung / Projektierte Elemente -, Q>, Qr> ╚═▷ Tab. Leistungsüberwachungs - Modul, Betriebsart Nur Überw. Projektierung / Definition nein nein, ja ╚═▷ Tab. Leistungsüberwachungs - Modul, falls = „ja“: Funktion wirkt als Überwachungsfunktion, d.h. es werden keine Generalanregung, keine General-Auslösung und kein Aus-Befehl erzeugt.
Seite 626
10 Schutz 10.16.5 Q: Meldungen (Zustände der Ausgänge) Ausl Betrieb / Zustandsanzeige / Ausl Betrieb / Zustandsanzeige / NA-Schutz / Netzentkuplg / Q Meldung: Auslösung Leistungsschutz AuslBef Betrieb / Zustandsanzeige / AuslBef Betrieb / Zustandsanzeige / NA-Schutz / Netzentkuplg / Q •...
Seite 627
10 Schutz 10.17 HVRT[1], HVRT[2] [59] 10.17 HVRT[1], HVRT[2] [59] High Voltage Ride Through 10.17.1 HVRT[1], HVRT[2]: Projektierungsparameter Modus Projektierung / Projektierte Elemente -, U> ╚═▷ Tab. Spannungsschutz-Stufe, Betriebsart Nur Überw. Projektierung / Definition nein nein, ja ╚═▷ Tab. Spannungsschutz-Stufe, falls = „ja“: Funktion wirkt als Überwachungsfunktion, d.h. es werden keine Generalanregung, keine General-Auslösung und kein Aus-Befehl erzeugt.
Seite 631
10 Schutz 10.17.5 HVRT[1], HVRT[2]: Meldungen (Zustände der Ausgänge) ExBlo AuslBef Betrieb / Zustandsanzeige / NA-Schutz / HVRT[1] • Nur verfügbar wenn: • Nur Überw. = nein Meldung: Externe Blockade des Auslösekommandos Alarm L1 Betrieb / Zustandsanzeige / NA-Schutz / HVRT[1] Meldung: Alarm L1 Alarm L2 Betrieb / Zustandsanzeige / NA-Schutz / HVRT[1]...
Seite 632
10 Schutz 10.18 LVRT[1], LVRT[2] [27] 10.18 LVRT[1], LVRT[2] [27] Low Voltage Ride Through 10.18.1 LVRT[1], LVRT[2]: Projektierungsparameter Modus Projektierung / Projektierte Elemente -, verwenden ╚═▷ Tab. Betriebsart Nur Überw. Projektierung / Definition nein nein, ja ╚═▷ Tab. Low Voltage Ride Through, falls = „ja“: Funktion wirkt als Überwachungsfunktion, d.h. es werden keine Generalanregung, keine General-Auslösung und kein Aus-Befehl erzeugt.
Seite 640
10 Schutz 10.18.6 LVRT[1], LVRT[2]: Meldungen (Zustände der Ausgänge) Blo AuslBef Betrieb / Zustandsanzeige / NA-Schutz / LVRT[1] • Nur verfügbar wenn: • Nur Überw. = nein Meldung: Auslösebefehl blockiert ExBlo AuslBef Betrieb / Zustandsanzeige / NA-Schutz / LVRT[1] • Nur verfügbar wenn: •...
Seite 641
10 Schutz 10.18.7 LVRT[1], LVRT[2]: Zähler t-LVRT läuft Betrieb / Zustandsanzeige / NA-Schutz / LVRT[1] Meldung: t-LVRT läuft 10.18.7 LVRT[1], LVRT[2]: Zähler Z Anz SpgsEinbr in t-LVRT Betrieb / Zähl und RevDat / LVRT[1] Anzahl von Spannungseinbrüchen während t-LVRT. Z Anz SpgEinbr ges Betrieb / Zähl und RevDat / LVRT[1] Zähler Gesamtanzahl an Spannungseinbrüchen Z Anz SpgsEinbr Ausl...
Seite 642
10 Schutz 10.19 UE[1], UE[2] [27A, 59N,A] 10.19 UE[1], UE[2] [27A, 59N,A] Verlagerungsspannungs-Stufe 10.19.1 UE[1], UE[2]: Projektierungsparameter Modus Projektierung / Projektierte Elemente -, U>, U< ╚═▷ Tab. Verlagerungsspannungs-Stufe, Betriebsart Nur Überw. Projektierung / Definition nein nein, ja ╚═▷ Tab. Verlagerungsspannungs-Stufe, falls = „ja“: Funktion wirkt als Überwachungsfunktion, d.h. es werden keine Generalanregung, keine General-Auslösung und kein Aus-Befehl erzeugt.
Seite 670
10 Schutz 10.23.5 LF[1], LF[2]: Meldungen (Zustände der Ausgänge) ExBlo AuslBef Betrieb / Zustandsanzeige / LF-Schutz / LF[1] • Nur verfügbar wenn: • Nur Überw. = nein Meldung: Externe Blockade des Auslösekommandos Alarm Betrieb / Zustandsanzeige / Alarme Betrieb / Zustandsanzeige / LF-Schutz / LF[1] Meldung: Alarm Leistungsfaktor Ausl Betrieb / Zustandsanzeige / Ausl...
Seite 671
10 Schutz 10.24 Q->&U< 10.24 Q->&U< 10.24.1 Q->&U<: Projektierungsparameter Modus Projektierung / Projektierte Elemente -, verwenden ╚═▷ Tab. Betriebsart 10.24.2 Q->&U<: Globale Parameter ExBlo1 Schutzparameter / Globale Schutzpara / NA-Schutz / Q->&U< ExBlo2 - . . . Internal test state ╚═▷ Tab. Externe Blockade des Moduls, wenn die Blockade in einem Parametersatz erlaubt wurde und der Status der rangierten Meldung wahr ist.
Seite 679
10 Schutz 10.25.4 WZS[1], WZS[2]: Zustände der Eingänge ULL min Freigabe Schutzparameter / Satz 1 / NA-Schutz / WZS[1] / Freigabe Para Schutzparameter / Satz 2 / NA-Schutz / WZS[1] / Freigabe Para Schutzparameter / Satz 3 / NA-Schutz / WZS[1] / Freigabe Para Schutzparameter / Satz 4 / NA-Schutz / WZS[1] / Freigabe Para Nur verfügbar wenn: 0.50Un . . . ...
Seite 680
10 Schutz 10.25.5 WZS[1], WZS[2]: Meldungen (Zustände der Ausgänge) U Ext Freigabe NAP-E Betrieb / Zustandsanzeige / NA-Schutz / WZS[1] (╚═▷ WZS[1] . U Ext Freigabe NAP) Zustand des Moduleingangs: Freigabesignal vom NAP (Externe Freigabe). NAP Autom Spw-E Betrieb / Zustandsanzeige / NA-Schutz / WZS[1] (╚═▷...
Seite 681
10 Schutz 10.25.5 WZS[1], WZS[2]: Meldungen (Zustände der Ausgänge) Freig.Wiederzusch.EZE Betrieb / Zustandsanzeige / NA-Schutz / WZS[1] Meldung: Meldung: Freigabe Erzeugungseinheit. U unzulässig Betrieb / Zustandsanzeige / NA-Schutz / WZS[1] Meldung: Wiederzuschaltungs-Freigabe ist blockiert, da die Spannung außerhalb des eingestellten Bereiches liegt. f unzulässig Betrieb / Zustandsanzeige / NA-Schutz / WZS[1] Meldung: Wiederzuschaltungs-Freigabe ist blockiert, da die Frequenz außerhalb des eingestellten Bereiches liegt.
Seite 682
10 Schutz 10.26 UFLA 10.26 UFLA Unterfrequenzabhängiger Lastabwurf 10.26.1 UFLA: Projektierungsparameter Modus Projektierung / Projektierte Elemente -, verwenden ╚═▷ Tab. Betriebsart 10.26.2 UFLA: Globale Parameter ExBlo1 Schutzparameter / Globale Schutzpara / NA-Schutz / UFLA ExBlo2 - . . . Internal test state ╚═▷...
Seite 696
10 Schutz 10.27.5 AWE: Zustände der Eingänge 10.27.5 AWE: Zustände der Eingänge ExBlo1-E Betrieb / Zustandsanzeige / AWE (╚═▷ AWE . ExBlo1) Zustand des Moduleingangs: Externe Blockade1 ExBlo2-E Betrieb / Zustandsanzeige / AWE Zustand des Moduleingangs: Externe Blockade2 Ex Schuss Ink-E Betrieb / Zustandsanzeige / AWE (╚═▷...
Seite 697
10 Schutz 10.27.6 AWE: Meldungen (Zustände der Ausgänge) t-Blo nach LS man EIN Betrieb / Zustandsanzeige / AWE Meldung: Blockade nach manueller Einschaltung des Leistungsschalters. Dieser Timer wird gestartet, wenn der Leistungsschalter manuell eingeschaltet wurde. Während dieser Timer läuft ist kein AWE Start möglich. wiedereinschaltbereit Betrieb / Zustandsanzeige / AWE Meldung: Wiedereinschaltbereit...
Seite 698
10 Schutz 10.27.7 AWE: Zähler t-AWE Überwachung Betrieb / Zustandsanzeige / AWE Meldung: AWE Überwachung Vorab Schuss Betrieb / Zustandsanzeige / AWE Steuerung des Vorab-Schusses Schuss 1 Betrieb / Zustandsanzeige / AWE . . . Schuss 6 Schusssteuerung Service Alarm 1 Betrieb / Zustandsanzeige / AWE Meldung: Service Alarm 1, zu viele Schaltspiele.
Seite 699
10 Schutz 10.27.7 AWE: Zähler Gesamt Z Betrieb / Zähl und RevDat / AWE Gesamtanzahl aller durchgeführten Automatischen Wiedereinschaltversuche Z erfolgr Betrieb / Zähl und RevDat / AWE Gesamtanzahl erfolgreicher Automatischer Wiedereinschaltungen Z fehlgeschl Betrieb / Zähl und RevDat / AWE Gesamtanzahl erfolgloser Automatischer Wiedereinschaltversuche Z Service Alarm1 Betrieb / Zähl und RevDat / AWE...
Seite 700
10 Schutz 10.27.8 AWE [79] 10.27.8 AWE [79] Automatische Wiedereinschaltung 10.27.8.1 AWE: Globale Parameter Abbr: 1 Schutzparameter / Globale Schutzpara / AWE / Blo Fk . . . Abbr: 6 - . . . Internal test state ╚═▷ Tab. Abbruch des AWE-Zyklus, wenn der Status des rangierten Signals wahr ist. Bei aktivem Status der Funktion wird die AWE abgebrochen.
Seite 701
10 Schutz 10.28 Sync [25] 10.28 Sync [25] Synchrocheck 10.28.1 Sync: Projektierungsparameter Modus Projektierung / Projektierte Elemente -, verwenden ╚═▷ Tab. Synchrocheck, Betriebsart 10.28.2 Sync: Globale Parameter ExBlo1 Schutzparameter / Globale Schutzpara / NA-Schutz / Sync ExBlo2 - . . . Internal test state ╚═▷...
Seite 702
10 Schutz 10.28.3 Sync: Satz-Parameter Transformator-Modus Schutzparameter / Globale Schutzpara / NA-Schutz / Sync Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Aktivieren des Transformator-Modus, um Phasen- und Winkel-Korrekturen für die Funktion zu ermöglichen. U Netz / U SS Schutzparameter / Globale Schutzpara / NA-Schutz / Sync 0.002 . . . ...
Seite 706
10 Schutz 10.28.5 Sync: Meldungen (Zustände der Ausgänge) Durchsteuerung-E Betrieb / Zustandsanzeige / NA-Schutz / Sync (╚═▷ Sync . Durchsteuern) Zustand des Moduleingangs: Das Synchrocheckmodul wird überbrückt (durchgesteuert), wenn der Status des rangierten Signals wahr wird. LSEinInit-E Betrieb / Zustandsanzeige / NA-Schutz / Sync (╚═▷...
Seite 707
10 Schutz 10.28.6 Sync: Werte df >> Betrieb / Zustandsanzeige / NA-Schutz / Sync Meldung: Frequenzunterschied (Schlupffrequenz) zwischen Sammelschiene und Netzspannung zu groß. dWinkel >> Betrieb / Zustandsanzeige / NA-Schutz / Sync Meldung: Phasendifferenzwinkel zwischen Sammelschiene und Netzspannung zu groß. Sys-in-Sync Betrieb / Zustandsanzeige / NA-Schutz / Sync Meldung: Sammelschienenspannung und Netzspannung sind synchron (gemäß...
Seite 708
10 Schutz 10.28.6 Sync: Werte Netz Winkel Betrieb / Messwerte / Synchronität Winkel der Netzspannung MCA4 MCA4-3.10-DE-REF...
Seite 709
10 Schutz 10.29 FAS 10.29 Fehleraufschaltung - Modul 10.29.1 FAS: Projektierungsparameter Modus Projektierung / Projektierte Elemente -, verwenden ╚═▷ Tab. Betriebsart 10.29.2 FAS: Globale Parameter Modus Schutzparameter / Globale Schutzpara / FAS LS Pos LS Pos, I<, LS Pos und I<, LS manuell EIN, Ext FAS ╚═▷...
Seite 711
10 Schutz 10.29.4 FAS: Zustände der Eingänge t-wirksam Schutzparameter / Satz 1 / FAS Schutzparameter / Satz 2 / FAS Schutzparameter / Satz 3 / FAS Schutzparameter / Satz 4 / FAS 0.10s . . . 10.00s Während dieser Timer läuft, und sofern das Modul nicht blockiert wird, ist das Fehleraufschaltungsmodul wirksam. 10.29.4 FAS: Zustände der Eingänge ExBlo1-E Betrieb / Zustandsanzeige / FAS...
Seite 712
10 Schutz 10.29.5 FAS: Meldungen (Zustände der Ausgänge) I< Betrieb / Zustandsanzeige / FAS Meldung: Stromlos (Kein Laststrom). MCA4 MCA4-3.10-DE-REF...
Seite 713
10 Schutz 10.30 KLA 10.30 Kalte Last Alarm - Modul 10.30.1 KLA: Projektierungsparameter Modus Projektierung / Projektierte Elemente -, verwenden ╚═▷ Tab. Betriebsart 10.30.2 KLA: Globale Parameter Modus Schutzparameter / Globale Schutzpara / KLA LS Pos LS Pos, I<, LS Pos oder I<, LS Pos und I< ╚═▷...
Seite 715
10 Schutz 10.30.4 KLA: Zustände der Eingänge I< Schutzparameter / Satz 1 / KLA Schutzparameter / Satz 2 / KLA Schutzparameter / Satz 3 / KLA Schutzparameter / Satz 4 / KLA 0.01In 0.01In . . . 1.00In Wenn der gemessene Strom kleiner als dieser Parameter ist, dann befindet sich der Schalter in Offen-Stellung. Schwellwert Schutzparameter / Satz 1 / KLA Schutzparameter / Satz 2 / KLA...
Seite 716
10 Schutz 10.30.5 KLA: Meldungen (Zustände der Ausgänge) Ex rückw Verr Betrieb / Zustandsanzeige / KLA Meldung: Externe rückwärtige Verriegelung freigegeben Betrieb / Zustandsanzeige / KLA Meldung: Kalte Last Freigabe erkannt Betrieb / Zustandsanzeige / KLA Meldung: Kalte Last Erkennung erkannt AWE Blo Betrieb / Zustandsanzeige / KLA Meldung: Blockade durch AWE...
Seite 717
10 Schutz 10.31 ExS[1] . . . ExS[4] 10.31 ExS[1] . . . ExS[4] Externer Schutz - Modul 10.31.1 ExS[1] . . . ExS[4]: Projektierungsparameter Modus Projektierung / Projektierte Elemente -, verwenden ╚═▷ Tab. Externer Schutz - Modul, Betriebsart Nur Überw. Projektierung / Definition nein nein, ja ╚═▷...
Seite 718
10 Schutz 10.31.3 ExS[1] . . . ExS[4]: Satz-Parameter Ausl Schutzparameter / Globale Schutzpara / ExS / ExS[1] - . . . Internal test state ╚═▷ Tab. Externe Auslösung des Leistungsschalters wenn der Status des rangierten Signals wahr ist. 10.31.3 ExS[1] . . . ExS[4]: Satz-Parameter Funktion Schutzparameter / Satz 1 / ExS / ExS[1] Schutzparameter / Satz 2 / ExS / ExS[1]...
Seite 730
10 Schutz 10.34.1.3 AKÜ: Satz-Parameter ExBlo1 Schutzparameter / Globale Schutzpara / Überwachung / AKÜ ExBlo2 - . . . Internal test state ╚═▷ Tab. Externe Blockade des Moduls, wenn die Blockade in einem Parametersatz erlaubt wurde und der Status der rangierten Meldung wahr ist. 10.34.1.3 AKÜ: Satz-Parameter Funktion Schutzparameter / Satz 1 / Überwachung / AKÜ...
Seite 731
10 Schutz 10.34.1.5 AKÜ: Meldungen (Zustände der Ausgänge) ExBlo1-E Betrieb / Zustandsanzeige / Überwachung / AKÜ (╚═▷ AKÜ . ExBlo1) Zustand des Moduleingangs: Externe Blockade1 ExBlo2-E Betrieb / Zustandsanzeige / Überwachung / AKÜ Zustand des Moduleingangs: Externe Blockade2 10.34.1.5 AKÜ: Meldungen (Zustände der Ausgänge) Aktiv Betrieb / Zustandsanzeige / Alle Aktiven Betrieb / Zustandsanzeige / Überwachung / AKÜ...
Seite 732
10 Schutz 10.34.2 StWÜ [60L] 10.34.2 StWÜ [60L] Stromwandlerüberwachung 10.34.2.1 StWÜ: Projektierungsparameter Modus Projektierung / Projektierte Elemente -, verwenden ╚═▷ Tab. Stromwandlerüberwachung, Betriebsart 10.34.2.2 StWÜ: Globale Parameter ExBlo1 Schutzparameter / Globale Schutzpara / Überwachung / StWÜ ExBlo2 - . . . Internal test state ╚═▷...
Seite 738
10 Schutz 10.34.3.5 SPÜ: Meldungen (Zustände der Ausgänge) 10.34.3.5 SPÜ: Meldungen (Zustände der Ausgänge) Aktiv Betrieb / Zustandsanzeige / Alle Aktiven Betrieb / Zustandsanzeige / Überwachung / SPÜ Meldung: aktiv ExBlo Betrieb / Zustandsanzeige / Überwachung / SPÜ Meldung: Externe Blockade Alarm Betrieb / Zustandsanzeige / Alarme Betrieb / Zustandsanzeige / Überwachung / SPÜ...
Seite 739
11 Steuerung Steuerung Steuerung Steuer-Seite Steuer-Seite Dieser Parameter stellt einen speziellen Dialog dar. (Siehe Handbuch für die Beschreibung.) 11.1 Strg: Globale Parameter Res Unver Steuerung / Allg Einstellungen Einzelbefehl Einzelbefehl, Zeitüberschrtg, permanent ╚═▷ Tab. Resetmodus für unverriegeltes Schalten Zeitüber Unver Steuerung / Allg Einstellungen 2s . . . ...
Seite 740
11 Steuerung 11.3 Strg: Zustände der Eingänge Reset Max.-Werte Betrieb / Reset Unwahr Unwahr, Wahr ╚═▷ Tab. Direktkommando zum Rücksetzen der Maximal-Werte von: Schaltbefehlen pro Sekunde sowie Prozentwert zurückgewiesener Schaltbefehle. 11.3 Strg: Zustände der Eingänge Unverriegelt-E Betrieb / Zustandsanzeige / Steuerung / Allg Steuerung (╚═▷...
Seite 741
11 Steuerung 11.5 Strg: Werte 11.5 Strg: Werte Schalthoheit Betrieb / Security / Security-Status Schalthoheit Schaltbef. pro s Betrieb / Zähl und RevDat / Steuerung / Strg Die Anzahl der Schaltbefehle pro Sekunde. (Dieser Wert dient hauptsächlich internen Diagnosezwecken). Zurückg.Schaltbef. Betrieb / Zähl und RevDat / Steuerung / Strg Der prozentuale Anteil zurückgewiesener Schaltbefehle pro Sekunde.
Seite 742
11 Steuerung 11.6 SG[1] 11.6 SG[1] Schaltgerät 11.6.1 SG[1]: Globale Parameter Hiko EIN Steuerung / SG / SG[1] / Stellungsmeldungen DI 1 - . . . LG80.Invertierter Ausg ╚═▷ Tab. Hilfskontakt 52a. Der Leistungsschalter ist in EIN-Position, wenn der Status des rangierten Signals wahr ist. Hiko AUS Steuerung / SG / SG[1] / Stellungsmeldungen DI 2...
Seite 743
11 Steuerung 11.6.1 SG[1]: Globale Parameter Verrieg AUS1 Steuerung / SG / SG[1] / Verriegelungen Verrieg AUS2 Verrieg AUS3 Nur verfügbar wenn: - . . . Internal test state ╚═▷ Tab. Verriegelung des AUS-Schaltbefehls SBef EIN Steuerung / SG / SG[1] / Ex EIN/AUS Bef Nur verfügbar wenn: - . . . ...
Seite 744
11 Steuerung 11.6.1 SG[1]: Globale Parameter AUS Bef1 Steuerung / SG / SG[1] / Ausl Manager Nur verfügbar wenn: - . . . AuslBef AuslBef ╚═▷ Tab. Ausschaltbefehl an den Leistungsschalter wenn der Zustand der Rangierung wahr wird. AUS Bef2 Steuerung / SG / SG[1] / Ausl Manager Nur verfügbar wenn: - . . . ...
Seite 745
11 Steuerung 11.6.1 SG[1]: Globale Parameter Synchronität Steuerung / SG / SG[1] / Sync Zuschalten - . . . LG80.Invertierter Ausg ╚═▷ Tab. Synchronität t-SyncUeberw Steuerung / SG / SG[1] / Sync Zuschalten 0s . . . 3000.00s 0.2s Maximal zulässige Dauer des Synchronisiervorgangs nachdem das Einschalten des Leistungsschalters initiiert wurde (wird nur für den GeneratorZuNetz-Modus benötigt).
Seite 746
11 Steuerung 11.6.2 SG[1]: Direktkommandos 11.6.2 SG[1]: Direktkommandos Manipuliere Stellung Steuerung / SG / SG[1] / Allg Einstellungen Inaktiv Inaktiv, Pos AUS, Pos EIN ╚═▷ Tab. WARNUNG! Manuelles Manipulieren der Stellungsmeldung Res SGMon Sgverz Betrieb / Reset Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 747
11 Steuerung 11.6.3 SG[1]: Zustände der Eingänge Sys-in-Sync-E Betrieb / Zustandsanzeige / Steuerung / SG[1] Zustand des Moduleingangs: Innerhalb der Synchronisierzeit muss dieses Signal anstehen, damit zugeschaltet wird. Anderfalls war der Schaltversuch erfolglos. Entnommen-E Betrieb / Zustandsanzeige / Steuerung / SG[1] Nur verfügbar wenn: Zustand des Moduleingangs: Leistungsschalter entnommen.
Seite 748
11 Steuerung 11.6.4 SG[1]: Meldungen (Zustände der Ausgänge) 11.6.4 SG[1]: Meldungen (Zustände der Ausgänge) EKA Nur ein HIKO Betrieb / Zustandsanzeige / Steuerung / SG[1] Meldung: Die Position des Schaltgeräts wird nur über einen einzelnen Hilfskontakt (Einpolige-Kontakt-Anzeige) erfasst. Zwischen- oder Störstellungen können auf diese Weise nicht erfasst werden. Pos nicht EIN Betrieb / Zustandsanzeige / Steuerung / SG[1] Meldung: Pos nicht EIN...
Seite 749
11 Steuerung 11.6.4 SG[1]: Meldungen (Zustände der Ausgänge) Verrieg EIN Betrieb / Zustandsanzeige / Steuerung / SG[1] Nur verfügbar wenn: Meldung: Mindestens ein EIN-Schaltbefehl ist verriegelt. Verrieg AUS Betrieb / Zustandsanzeige / Steuerung / SG[1] Nur verfügbar wenn: Meldung: Mindestens ein AUS-Schaltbefehl ist verriegelt. SBÜ...
Seite 750
11 Steuerung 11.6.4 SG[1]: Meldungen (Zustände der Ausgänge) SBÜ SyncTimeout Betrieb / Zustandsanzeige / Steuerung / SG[1] Meldung: Schaltbefehlsüberwachung: Der Schaltbefehl wurde nicht ausgeführt. Es wurde während der Synchronisierzeit kein Synchronisiersignal empfangen. SBÜ SG entnommen Betrieb / Zustandsanzeige / Steuerung / SG[1] Meldung: Schaltbefehlsüberwachung: Schaltbefehl war erfolglos, da Schaltgerät entnommen.
Seite 751
11 Steuerung 11.6.4 SG[1]: Meldungen (Zustände der Ausgänge) EIN Bef Betrieb / Zustandsanzeige / Steuerung / SG[1] Nur verfügbar wenn: Meldung: Einschaltbefehl an das Schaltgerät. Dieser Einschaltbefehl kann je nach Parametrierung auch das vom Schutz abgesetze EIN-Kommando beinhalten. AUS Bef Betrieb / Zustandsanzeige / Steuerung / SG[1] Nur verfügbar wenn: Meldung: Ausschaltbefehl an das Schaltgerät.
Seite 752
11 Steuerung 11.6.5 SG[1] . . . SG[6] 11.6.5 SG[1] . . . SG[6] Schaltgerät 11.6.5.1 SG[1] . . . SG[6]: Globale Parameter Anz Schaltsp Alarm Steuerung / SG / SG[1] / SG Wartung 9999 1 . . . 100000 Grenzwert für die Anzahl Schaltspiele. Wenn der Zähler der Schaltspiele »AuslBef Z« den hier eingestellten Wert überschreitet, wird die Meldung »Anz Schaltsp Alarm«...
Seite 763
11 Steuerung 11.7.3 SG[2], SG[5], SG[6]: Zustände der Eingänge Bereit-E Betrieb / Zustandsanzeige / Steuerung / SG[2] Nur verfügbar wenn: Zustand des Moduleingangs: LS bereit Sys-in-Sync-E Betrieb / Zustandsanzeige / Steuerung / SG[2] Zustand des Moduleingangs: Innerhalb der Synchronisierzeit muss dieses Signal anstehen, damit zugeschaltet wird. Anderfalls war der Schaltversuch erfolglos.
Seite 764
11 Steuerung 11.7.4 SG[2], SG[5], SG[6]: Meldungen (Zustände der Ausgänge) SBef AUS-E Betrieb / Zustandsanzeige / Steuerung / SG[2] Nur verfügbar wenn: Zustand des Moduleingangs: Ausschaltbefehl, ggf Zustand der Logik oder des Digitalen Eingangs 11.7.4 SG[2], SG[5], SG[6]: Meldungen (Zustände der Ausgänge) EKA Nur ein HIKO Betrieb / Zustandsanzeige / Steuerung / SG[2] Meldung: Die Position des Schaltgeräts wird nur über einen einzelnen Hilfskontakt (Einpolige-Kontakt-Anzeige)
Seite 765
11 Steuerung 11.7.4 SG[2], SG[5], SG[6]: Meldungen (Zustände der Ausgänge) Entnommen Betrieb / Zustandsanzeige / Steuerung / SG[2] Nur verfügbar wenn: Meldung: Leistungsschalter entnommen. Verrieg EIN Betrieb / Zustandsanzeige / Steuerung / SG[2] Nur verfügbar wenn: Meldung: Mindestens ein EIN-Schaltbefehl ist verriegelt. Verrieg AUS Betrieb / Zustandsanzeige / Steuerung / SG[2] Nur verfügbar wenn:...
Seite 766
11 Steuerung 11.7.4 SG[2], SG[5], SG[6]: Meldungen (Zustände der Ausgänge) SBÜ Feldverrieg Betrieb / Zustandsanzeige / Steuerung / SG[2] Nur verfügbar wenn: Meldung: Schaltbefehlsüberwachung: Der Schaltbefehl verstößt gegen eine Feldverriegelung. SBÜ SyncTimeout Betrieb / Zustandsanzeige / Steuerung / SG[2] Meldung: Schaltbefehlsüberwachung: Der Schaltbefehl wurde nicht ausgeführt. Es wurde während der Synchronisierzeit kein Synchronisiersignal empfangen.
Seite 767
11 Steuerung 11.7.4 SG[2], SG[5], SG[6]: Meldungen (Zustände der Ausgänge) Res SGMon Sgverz Betrieb / Zustandsanzeige / Steuerung / SG[2] Meldung: Rücksetzen der Meldung des verlangsamten Schalters EIN Bef Betrieb / Zustandsanzeige / Steuerung / SG[2] Nur verfügbar wenn: Meldung: Einschaltbefehl an das Schaltgerät. Dieser Einschaltbefehl kann je nach Parametrierung auch das vom Schutz abgesetze EIN-Kommando beinhalten.
Seite 768
11 Steuerung 11.8 SG[3] 11.8 SG[3] Schaltgerät 11.8.1 SG[3]: Globale Parameter Hiko EIN Steuerung / SG / SG[3] / Stellungsmeldungen DI 3 - . . . LG80.Invertierter Ausg ╚═▷ Tab. Hilfskontakt 52a. Der Leistungsschalter ist in EIN-Position, wenn der Status des rangierten Signals wahr ist. Hiko AUS Steuerung / SG / SG[3] / Stellungsmeldungen DI 4...
Seite 769
11 Steuerung 11.8.1 SG[3]: Globale Parameter Verrieg AUS1 Steuerung / SG / SG[3] / Verriegelungen Verrieg AUS2 Verrieg AUS3 Nur verfügbar wenn: - . . . Internal test state ╚═▷ Tab. Verriegelung des AUS-Schaltbefehls SBef EIN Steuerung / SG / SG[3] / Ex EIN/AUS Bef Nur verfügbar wenn: - . . . ...
Seite 770
11 Steuerung 11.8.1 SG[3]: Globale Parameter AUS Bef1 Steuerung / SG / SG[3] / Ausl Manager . . . AUS Bef55 Nur verfügbar wenn: - . . . AuslBef ╚═▷ Tab. Ausschaltbefehl an den Leistungsschalter wenn der Zustand der Rangierung wahr wird. Synchronität Steuerung / SG / SG[3] / Sync Zuschalten - . . . ...
Seite 772
11 Steuerung 11.8.3 SG[3]: Zustände der Eingänge Bereit-E Betrieb / Zustandsanzeige / Steuerung / SG[3] Nur verfügbar wenn: Zustand des Moduleingangs: LS bereit Sys-in-Sync-E Betrieb / Zustandsanzeige / Steuerung / SG[3] Zustand des Moduleingangs: Innerhalb der Synchronisierzeit muss dieses Signal anstehen, damit zugeschaltet wird. Anderfalls war der Schaltversuch erfolglos.
Seite 773
11 Steuerung 11.8.4 SG[3]: Meldungen (Zustände der Ausgänge) SBef AUS-E Betrieb / Zustandsanzeige / Steuerung / SG[3] Nur verfügbar wenn: Zustand des Moduleingangs: Ausschaltbefehl, ggf Zustand der Logik oder des Digitalen Eingangs 11.8.4 SG[3]: Meldungen (Zustände der Ausgänge) EKA Nur ein HIKO Betrieb / Zustandsanzeige / Steuerung / SG[3] Meldung: Die Position des Schaltgeräts wird nur über einen einzelnen Hilfskontakt (Einpolige-Kontakt-Anzeige) erfasst.
Seite 774
11 Steuerung 11.8.4 SG[3]: Meldungen (Zustände der Ausgänge) Entnommen Betrieb / Zustandsanzeige / Steuerung / SG[3] Nur verfügbar wenn: Meldung: Leistungsschalter entnommen. Verrieg EIN Betrieb / Zustandsanzeige / Steuerung / SG[3] Nur verfügbar wenn: Meldung: Mindestens ein EIN-Schaltbefehl ist verriegelt. Verrieg AUS Betrieb / Zustandsanzeige / Steuerung / SG[3] Nur verfügbar wenn:...
Seite 775
11 Steuerung 11.8.4 SG[3]: Meldungen (Zustände der Ausgänge) SBÜ Feldverrieg Betrieb / Zustandsanzeige / Steuerung / SG[3] Nur verfügbar wenn: Meldung: Schaltbefehlsüberwachung: Der Schaltbefehl verstößt gegen eine Feldverriegelung. SBÜ SyncTimeout Betrieb / Zustandsanzeige / Steuerung / SG[3] Meldung: Schaltbefehlsüberwachung: Der Schaltbefehl wurde nicht ausgeführt. Es wurde während der Synchronisierzeit kein Synchronisiersignal empfangen.
Seite 776
11 Steuerung 11.8.4 SG[3]: Meldungen (Zustände der Ausgänge) Res SGMon Sgverz Betrieb / Zustandsanzeige / Steuerung / SG[3] Meldung: Rücksetzen der Meldung des verlangsamten Schalters EIN Bef Betrieb / Zustandsanzeige / Steuerung / SG[3] Nur verfügbar wenn: Meldung: Einschaltbefehl an das Schaltgerät. Dieser Einschaltbefehl kann je nach Parametrierung auch das vom Schutz abgesetze EIN-Kommando beinhalten.
Seite 777
11 Steuerung 11.9 SG[4] 11.9 SG[4] Schaltgerät 11.9.1 SG[4]: Globale Parameter Hiko EIN Steuerung / SG / SG[4] / Stellungsmeldungen DI 5 - . . . LG80.Invertierter Ausg ╚═▷ Tab. Hilfskontakt 52a. Der Leistungsschalter ist in EIN-Position, wenn der Status des rangierten Signals wahr ist. Hiko AUS Steuerung / SG / SG[4] / Stellungsmeldungen DI 6...
Seite 778
11 Steuerung 11.9.1 SG[4]: Globale Parameter Verrieg AUS1 Steuerung / SG / SG[4] / Verriegelungen Verrieg AUS2 Verrieg AUS3 Nur verfügbar wenn: - . . . Internal test state ╚═▷ Tab. Verriegelung des AUS-Schaltbefehls SBef EIN Steuerung / SG / SG[4] / Ex EIN/AUS Bef Nur verfügbar wenn: - . . . ...
Seite 779
11 Steuerung 11.9.1 SG[4]: Globale Parameter AUS Bef1 Steuerung / SG / SG[4] / Ausl Manager . . . AUS Bef55 Nur verfügbar wenn: - . . . AuslBef ╚═▷ Tab. Ausschaltbefehl an den Leistungsschalter wenn der Zustand der Rangierung wahr wird. Synchronität Steuerung / SG / SG[4] / Sync Zuschalten - . . . ...
Seite 781
11 Steuerung 11.9.3 SG[4]: Zustände der Eingänge Bereit-E Betrieb / Zustandsanzeige / Steuerung / SG[4] Nur verfügbar wenn: Zustand des Moduleingangs: LS bereit Sys-in-Sync-E Betrieb / Zustandsanzeige / Steuerung / SG[4] Zustand des Moduleingangs: Innerhalb der Synchronisierzeit muss dieses Signal anstehen, damit zugeschaltet wird. Anderfalls war der Schaltversuch erfolglos.
Seite 782
11 Steuerung 11.9.4 SG[4]: Meldungen (Zustände der Ausgänge) SBef AUS-E Betrieb / Zustandsanzeige / Steuerung / SG[4] Nur verfügbar wenn: Zustand des Moduleingangs: Ausschaltbefehl, ggf Zustand der Logik oder des Digitalen Eingangs 11.9.4 SG[4]: Meldungen (Zustände der Ausgänge) EKA Nur ein HIKO Betrieb / Zustandsanzeige / Steuerung / SG[4] Meldung: Die Position des Schaltgeräts wird nur über einen einzelnen Hilfskontakt (Einpolige-Kontakt-Anzeige) erfasst.
Seite 783
11 Steuerung 11.9.4 SG[4]: Meldungen (Zustände der Ausgänge) Entnommen Betrieb / Zustandsanzeige / Steuerung / SG[4] Nur verfügbar wenn: Meldung: Leistungsschalter entnommen. Verrieg EIN Betrieb / Zustandsanzeige / Steuerung / SG[4] Nur verfügbar wenn: Meldung: Mindestens ein EIN-Schaltbefehl ist verriegelt. Verrieg AUS Betrieb / Zustandsanzeige / Steuerung / SG[4] Nur verfügbar wenn:...
Seite 784
11 Steuerung 11.9.4 SG[4]: Meldungen (Zustände der Ausgänge) SBÜ Feldverrieg Betrieb / Zustandsanzeige / Steuerung / SG[4] Nur verfügbar wenn: Meldung: Schaltbefehlsüberwachung: Der Schaltbefehl verstößt gegen eine Feldverriegelung. SBÜ SyncTimeout Betrieb / Zustandsanzeige / Steuerung / SG[4] Meldung: Schaltbefehlsüberwachung: Der Schaltbefehl wurde nicht ausgeführt. Es wurde während der Synchronisierzeit kein Synchronisiersignal empfangen.
Seite 785
11 Steuerung 11.9.4 SG[4]: Meldungen (Zustände der Ausgänge) Res SGMon Sgverz Betrieb / Zustandsanzeige / Steuerung / SG[4] Meldung: Rücksetzen der Meldung des verlangsamten Schalters EIN Bef Betrieb / Zustandsanzeige / Steuerung / SG[4] Nur verfügbar wenn: Meldung: Einschaltbefehl an das Schaltgerät. Dieser Einschaltbefehl kann je nach Parametrierung auch das vom Schutz abgesetze EIN-Kommando beinhalten.
Seite 786
12 Alarme auf Systemebene Alarme auf Systemebene Alarme auf Systemebene 12.1 SysA: Projektierungsparameter Modus Projektierung / Projektierte Elemente -, verwenden ╚═▷ Tab. Betriebsart 12.2 SysA: Globale Parameter Funktion SysA / Allg Einstellungen Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Modul bzw. Stufe dauerhaft aktivieren oder deaktivieren ExBlo Fk SysA / Allg Einstellungen - . . . ...
Seite 787
12 Alarme auf Systemebene 12.2 SysA: Globale Parameter Alarm SysA / Leistung / VAr Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Alarmierung Schwellwert SysA / Leistung / VAr 10000kVAr 1kVAr . . . 40000000kVAr Schwellwert (als Primärwert einzugeben) t-Ausl SysA / Leistung / VAr 0Min 0Min . . . ...
Seite 789
12 Alarme auf Systemebene 12.3 SysA: Zustände der Eingänge Alarm SysA / THD / I THD Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Alarmierung Schwellwert SysA / THD / I THD 500A 1A . . . 500000A Schwellwert (als Primärwert einzugeben) t-Ausl SysA / THD / I THD 0s . . . ...
Seite 790
12 Alarme auf Systemebene 12.4 SysA: Meldungen (Zustände der Ausgänge) ExBlo Betrieb / Zustandsanzeige / SysA Meldung: Externe Blockade Alarm P Max (Bezug) Betrieb / Zustandsanzeige / SysA Meldung: Alarm: Höchstzulässige Wirkleistung überschritten Alarm Q Max (Bezug) Betrieb / Zustandsanzeige / SysA Meldung: Alarm: Höchstzulässige Blindleistung überschritten Alarm S Max (Bezug) Betrieb / Zustandsanzeige / SysA...
Seite 791
12 Alarme auf Systemebene 12.4 SysA: Meldungen (Zustände der Ausgänge) Ausl P mit (Bezug) Betrieb / Zustandsanzeige / SysA Meldung: Auslösung: Gemittelter Wirkleistungsbezug zu hoch Ausl Q mit (Bezug) Betrieb / Zustandsanzeige / SysA Meldung: Auslösung: Gemittelter Blindleistungsbezug zu hoch Ausl S mit (Bezug) Betrieb / Zustandsanzeige / SysA Meldung: Auslösung: Gemittelter Scheinleistungsbezug zu hoch...
Seite 792
13 Rekorder 13.1 Ereignisrek Rekorder 13.1 Ereignisrek Im Ereignisrekorder werden alle Ereignisse wie Schalthandlungen, Änderungen von Parametern, Auslösungen, Alarme, Wechsel der Betriebsarten, Blockaden, Zustandsänderungen von Ein- und Ausgängen..gespeichert. Ereignisrek Im Ereignisrekorder werden alle Ereignisse wie Schalthandlungen, Änderungen von Parametern, Auslösungen, Alarme, Wechsel der Betriebsarten, Blockaden, Zustandsänderungen von Ein- und Ausgängen..gespeichert.
Seite 793
13 Rekorder 13.2 Störschr 13.2 Störschr Der Störschreiber zeichnet nachdem ein Triggerereignis wahr wird analoge und digitale Spuren auf. Störschr Der Störschreiber zeichnet nachdem ein Triggerereignis wahr wird analoge und digitale Spuren auf. Dieser Parameter stellt einen speziellen Dialog dar. (Siehe Handbuch für die Beschreibung.) 13.2.1 Störschr: Globale Parameter Start: 1...
Seite 794
13 Rekorder 13.2.2 Störschr: Direktkommandos Max Aufzlänge Geräteparameter / Rekorder / Störschr 0.1s . . . 15.0s Die maximale Aufzeichnungslänge pro Störschrieb (inklusive Vor- und Nachlaufzeit). Die maximal mögliche Anzahl von Aufzeichnungen hängt von der Größe der einzelnen Störschriebe, von der hier eingestellten Aufzeichnungslänge und der Gesamtaufzeichnungskapazität ab.
Seite 795
13 Rekorder 13.2.5 Störschr: Werte Res alle Aufzng Betrieb / Zustandsanzeige / Rekorder / Störschr Meldung: Alle Aufzeichnungen werden gelöscht. (Sofort nach Beendigung des Löschvorganges wird diese Meldung wieder inaktiv.) Res Aufzng Betrieb / Zustandsanzeige / Rekorder / Störschr Meldung: Aufzeichnung löschen Man Trigger Betrieb / Zustandsanzeige / Rekorder / Störschr Meldung: Manueller Trigger...
Seite 796
13 Rekorder 13.3 Fehlerrek 13.3 Fehlerrek Die zu einer Auslösung gehörenden Messwerte werden im Fehlerrekorder gespeichert. Fehlerrek Die zu einer Auslösung gehörenden Messwerte werden im Fehlerrekorder gespeichert. Dieser Parameter stellt einen speziellen Dialog dar. (Siehe Handbuch für die Beschreibung.) 13.3.1 Fehlerrek: Globale Parameter Rekorder-Modus Geräteparameter / Rekorder / Fehlerrek...
Seite 797
13 Rekorder 13.4 Trendrek 13.4 Trendrek Trendrekorder Trendrek Trendrekorder Dieser Parameter stellt einen speziellen Dialog dar. (Siehe Handbuch für die Beschreibung.) 13.4.1 Trendrek: Globale Parameter Auflösung Geräteparameter / Rekorder / Trendrek 15 min 60 min, 30 min, 15 min, 10 min, 5 min, 1 min ╚═▷...
Seite 799
13 Rekorder 13.4.2 Trendrek: Direktkommandos 13.4.2 Trendrek: Direktkommandos Res alle Aufzng Betrieb / Reset Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Alle Aufzeichnungen löschen 13.4.3 Trendrek: Meldungen (Zustände der Ausgänge) Res alle Aufzng Betrieb / Zustandsanzeige / Rekorder / Trendrek Meldung: Alle Aufzeichnungen werden gelöscht. (Sofort nach Beendigung des Löschvorganges wird diese Meldung wieder inaktiv.) 13.4.4 Trendrek: Zähler...
Seite 801
14 Logik 14.1.2 Logik . . . Logik 14.1.2 Logik . . . Logik 14.1.2.1 Logik . . . Logik: Globale Parameter LG1.Gatter Logik / LG 1 AND, OR, NAND, NOR ╚═▷ Tab. Logikgatter LG1.Eingang1 Logik / LG 1 . . . LG1.Eingang4 - . . . Internal test state ╚═▷...
Seite 802
14 Logik 14.1.2.2 Logik . . . Logik: Zustände der Eingänge LG1.Inv Rücksetzen Logik / LG 1 Inaktiv, Aktiv Inaktiv ╚═▷ Tab. Invertieren des Rücksetzsignals für die Selbsthaltung LG1.Inv Setzen Logik / LG 1 Inaktiv, Aktiv Inaktiv ╚═▷ Tab. Invertieren des Signals für das Setzen der Selbsthaltung 14.1.2.2 Logik . . . ...
Seite 803
14 Logik 14.1.2.3 Logik . . . Logik: Meldungen (Zustände der Ausgänge) LG1.Invertierter Ausg Betrieb / Zustandsanzeige / Logik Meldung: Negierte Selbsthaltung des Ausgangs (Q NOT) MCA4-3.10-DE-REF MCA4...
Seite 804
15 Selbstüberwachung Selbstüberwachung Selbstüberwachung 15.1 SÜW: Direktkommandos Quit System LED Betrieb / Quittierung Unwahr Unwahr, Wahr ╚═▷ Tab. Quittieren der System LED (rot/grün blinkende System LED) Erzwinge SC Service / Test - Schutz gesp / Erzwinge SC Inaktiv Inaktiv, Aktiv ╚═▷...
Seite 805
16 Service 16.1 Sgen Service 16.1 Sgen Sinusgenerator 16.1.1 Sgen: Projektierungsparameter Modus Projektierung / Projektierte Elemente verwenden -, verwenden ╚═▷ Tab. Sinusgenerator, Betriebsart 16.1.2 Sgen: Globale Parameter Vorlauf Service / Test - Schutz gesp / Sgen / Einstellungen / Zeiten 0.0s 0.00s . . . ...
Seite 806
16 Service 16.1.3 Sgen: Direktkommandos ExBlo1 Service / Test - Schutz gesp / Sgen / Ablauf Pos EIN - . . . Internal test state ╚═▷ Tab. Externe Blockade des Moduls, wenn die Blockade in einem Parametersatz erlaubt wurde und der Status der rangierten Meldung wahr ist.1 ExBlo2 Service / Test - Schutz gesp / Sgen / Ablauf...
Seite 807
16 Service 16.1.5 Sgen: Meldungen (Zustände der Ausgänge) ExBlo1-E Betrieb / Zustandsanzeige / Sgen Service / Test - Schutz gesp / Sgen / Status (╚═▷ Sgen . ExBlo1) Zustand des Moduleingangs: Externe Blockade1 ExBlo2-E Betrieb / Zustandsanzeige / Sgen Service / Test - Schutz gesp / Sgen / Status (╚═▷...
Seite 808
16 Service 16.1.6 Sgen: Werte 16.1.6 Sgen: Werte Status Service / Test - Schutz gesp / Sgen / Status Stati der Messwertsimulation :0=Off, 1=Fehlersimulation-Vorlauf, 2=Fehlersimulation, 3=Fehlersimulation-Nachlauf, 4=InitReset MCA4 MCA4-3.10-DE-REF...
Seite 809
16 Service 16.1.7 Sgen 16.1.7 Sgen Sinusgenerator 16.1.7.1 Sgen: Globale Parameter Service / Test - Schutz gesp / Sgen / Einstellungen / Vorlauf / SpW 0.57Un Spannungsamplitude der Grundwelle während der Vorlaufphase:Phase L1 Service / Test - Schutz gesp / Sgen / Einstellungen / Vorlauf / SpW 0.57Un Spannungsamplitude der Grundwelle während der Vorlaufphase:Phase L2 Service / Test - Schutz gesp / Sgen / Einstellungen / Vorlauf / SpW...
Seite 810
16 Service 16.1.7.1 Sgen: Globale Parameter Service / Test - Schutz gesp / Sgen / Einstellungen / FehlerSimulation / SpW 0.29Un Spannungsamplitude der Grundwelle während der Fehlersimulation:Phase L1 Service / Test - Schutz gesp / Sgen / Einstellungen / FehlerSimulation / SpW 0.29Un Spannungsamplitude der Grundwelle während der Fehlersimulation:Phase L2 Service / Test - Schutz gesp / Sgen / Einstellungen / FehlerSimulation / SpW...
Seite 811
16 Service 16.1.7.1 Sgen: Globale Parameter Service / Test - Schutz gesp / Sgen / Einstellungen / Nachlauf / SpW 0.57Un Spannungsamplitude der Grundwelle während der Nachlaufphase:Phase L2 Service / Test - Schutz gesp / Sgen / Einstellungen / Nachlauf / SpW 0.57Un Spannungsamplitude der Grundwelle während der Nachlaufphase:Phase L3 Service / Test - Schutz gesp / Sgen / Einstellungen / Nachlauf / SpW...
Seite 812
16 Service 16.1.8 Sgen 16.1.8 Sgen Sinusgenerator 16.1.8.1 Sgen: Globale Parameter Service / Test - Schutz gesp / Sgen / Einstellungen / Vorlauf / StW 0.0In 0.00In . . . 40.00In Stromamplitude der Grundwelle während der Vorlaufphase:Phase L1 Service / Test - Schutz gesp / Sgen / Einstellungen / Vorlauf / StW 0.0In 0.00In . . . ...
Seite 813
16 Service 16.1.8.1 Sgen: Globale Parameter Service / Test - Schutz gesp / Sgen / Einstellungen / FehlerSimulation / StW 0.0In 0.00In . . . 40.00In Stromamplitude der Grundwelle während der Fehlersimulation:Phase L1 Service / Test - Schutz gesp / Sgen / Einstellungen / FehlerSimulation / StW 0.0In 0.00In . . . ...
Seite 814
16 Service 16.1.8.1 Sgen: Globale Parameter Service / Test - Schutz gesp / Sgen / Einstellungen / Nachlauf / StW 0.0In 0.00In . . . 40.00In Stromamplitude der Grundwelle während der Nachlaufphase:Phase L2 Service / Test - Schutz gesp / Sgen / Einstellungen / Nachlauf / StW 0.0In 0.00In . . . ...
Seite 815
17 Statistik 17.1 Statistik: Globale Parameter Statistik 17.1 Statistik: Globale Parameter ResFk Max Geräteparameter / Statistik / Min / Max - . . . Internal test state ╚═▷ Tab. Zurücksetzen aller Maximalwerte der Statistik ResFk Min Geräteparameter / Statistik / Min / Max - . . . ...
Seite 816
17 Statistik 17.1 Statistik: Globale Parameter Fenster Umit Geräteparameter / Statistik / Umit gleitend gleitend, fest ╚═▷ Tab. Messfensterkonfiguration Start I Bezug durch: Geräteparameter / Statistik / Bezugsmanagem / Strom Bezmanag Dauer Dauer, StartFkt ╚═▷ Tab. Statistik/Bezugsmanagement: Triggerquelle für den Strombezug Start I Bezug Fk Geräteparameter / Statistik / Bezugsmanagem / Strom Bezmanag - . . . ...
Seite 817
17 Statistik 17.2 Statistik: Direktkommandos Start P Bezug Fk Geräteparameter / Statistik / Bezugsmanagem / Leistung Bzm - . . . Internal test state • Nur verfügbar wenn: • Start P Bezug durch: = StartFkt ╚═▷ Tab. Falls die Triggerquelle für den Wirkleistungsbezug auf „StartFkt“ eingestellt ist: Start der Berechnung, wenn das rangierte Signal wahr wird.
Seite 818
17 Statistik 17.3 Statistik: Zustände der Eingänge ResFk I Bezug Betrieb / Reset Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Zurücksetzen der Statistikberechnung - Strombezug (max, Schleppzeiger) ResFk P Bezug Betrieb / Reset Inaktiv Inaktiv, Aktiv ╚═▷ Tab. Zurücksetzen der Statistikberechnung (max, Schleppzeiger) ResFk Min Betrieb / Reset Inaktiv...
Seite 819
17 Statistik 17.5 Statistik: Zähler ResFk Umit Betrieb / Zustandsanzeige / Statistik Meldung: Zurücksetzen der Gleitenden Mittelwertüberwachung. ResFk I Bezug Betrieb / Zustandsanzeige / Statistik Meldung: Zurücksetzen der Statistikberechnung - Strombezug (max, Schleppzeiger) ResFk P Bezug Betrieb / Zustandsanzeige / Statistik Meldung: Zurücksetzen der Statistikberechnung (max, Schleppzeiger) ResFk Max Betrieb / Zustandsanzeige / Statistik...
Seite 820
18 Auswahllisten 18.1 Richtung Auswahllisten 18.1 Richtung Auswahlliste referenziert von folgenden Parametern: • • Schutz . Richt. I • • Schutz . Richt. IE gem. • • Schutz . Richt. IE err. Richtung Beschreibung Rückwärts Rückwärts Vorwärts Vorwärts Nicht möglich Nicht möglich 18.2 ja/nein...
Seite 821
18 Auswahllisten 18.3 aktiv/inaktiv 18.3 aktiv/inaktiv Auswahlliste referenziert von folgenden Parametern: • • Schutz . ExBlo Fk • • Schutz . ExBlo AuslBef Fk • • SG[1] . SG-RevisionsKennl Fk • • K Slot X2 . SPERREN • • K Slot X4 . SPERREN •...
Seite 822
18 Auswahllisten 18.5 Wahr od. unwahr 18.5 Wahr od. unwahr Auswahlliste referenziert von folgenden Parametern: • • Strg . Reset Max.-Werte • • Störschr . Man Trigger • • SÜW . Quit System LED Wahr od. unwahr Beschreibung Unwahr Unwahr Wahr Wahr 18.6...
Seite 823
18 Auswahllisten 18.8 Modus 18.8 Modus Referenziert von: • • Sys . LichtbRed Modus Modus Beschreibung Inaktiv Inaktiv Manuelle Aktivierung Lichtbogenreduktion Manueller Modus Aktivierung über SCADA Lichtbogenreduktion SCADA Modus Aktivierung über Eingang Lichtbogenreduktion Modus Digitaler Eingang 18.9 Quit über »C«-Taste Referenziert von: •...
Seite 824
18 Auswahllisten 18.10 fN 18.10 Referenziert von: • • Feldparameter . f Beschreibung Nennfrequenz Nennfrequenz 18.11 Drehfeldrichtung Referenziert von: • • Feldparameter . Drehfeldrichtung Drehfeldrichtung Beschreibung Rechtsdrehfeld Linksdrehfeld: Mit- und Gegensystem werden vertauscht, MTA wird negiert. 18.12 SpW Anschluss Referenziert von: •...
Seite 826
18 Auswahllisten 18.16 IE gem Richtungsoptionen 18.16 IE gem Richtungsoptionen Referenziert von: • • SpW . IE gem Richtungsoptionen IE gem Richtungsoptionen Beschreibung IE gem 3U0 Richtungserkennungsmodus: IE gem 3U0 (Winkel zwischen gemessenem Erdstrom und Nullspannung (gemessen oder berechnet)) I2,U2 Richtungserkennungsmodus: I2/U2 (Die Richtungsentscheidung für den Erdstrom ergibt sich aus dem Winkel zwischen I2 und U2 (Gegensystem).) Dual...
Seite 827
18 Auswahllisten 18.19 Verh prim/sek 18.19 Verh prim/sek Auswahlliste referenziert von folgenden Parametern: • • StW . StW sek • • StW . EStW sek Verh prim/sek Beschreibung Nennwert der Sekundärseite der Stromwandler Nennwert der Sekundärseite der Stromwandler 18.20 Schalthoheit Auswahlliste referenziert von folgenden Parametern: •...
Seite 829
18 Auswahllisten 18.24 Blockiermodus 18.24 Blockiermodus Referenziert von: • • IH2 . Blockiermodus Blockiermodus Beschreibung 1-ph Blo 1-ph Blo: Wenn in einer Phase ein Inrush erkannt wird, dann wird das Modul, in dem die Inrushblockade aktiv ist, die entsprechende Phase blockiert. 3-ph Blo 3-ph Blo: Wenn in mindestens einer Phase ein Inrush erkannt wird, dann werden in dem Modul in dem die Inrushblockade aktiv ist alle drei Phasen blockiert.
Seite 830
18 Auswahllisten 18.26 Kennl 18.26 Kennl Auswahlliste referenziert von folgenden Parametern: • • I[1] . Kennl Kennl Beschreibung DEFT DEFT (UMZ) IEC NINV IEC Normal Inverse [NINV] IEC VINV IEC Very Inverse [VINV] IEC EINV IEC Extremely Inverse - Kennlinie [INV] IEC LINV IEC Long Time Inverse - Kennlinie [LINV] RINV...
Seite 831
18 Auswahllisten 18.28 Messprinzip 18.28 Messprinzip Auswahlliste referenziert von folgenden Parametern: • • I[1] . Messprinzip Messprinzip Beschreibung Grundwelle Der Schutz bezieht sich auf die Grundwelle. Effektivwert Der Schutz bezieht sich auf den Effektivwert (TRMS). Der Schutz bezieht sich auf das Gegensystem 18.29 Mess-Modus Auswahlliste referenziert von folgenden Parametern:...
Seite 832
18 Auswahllisten 18.31 Kennl 18.31 Kennl Auswahlliste referenziert von folgenden Parametern: • • IE[1] . Kennl Kennl Beschreibung DEFT DEFT (UMZ) IEC NINV IEC Normal Inverse [NINV] IEC VINV IEC Very Inverse [VINV] IEC EINV IEC Extremely Inverse - Kennlinie [INV] IEC LINV IEC Long Time Inverse - Kennlinie [LINV] RINV...
Seite 833
18 Auswahllisten 18.33 UX Quelle 18.33 UX Quelle Auswahlliste referenziert von folgenden Parametern: • • IE[1] . UX Quelle UX Quelle Beschreibung gemessen gemessen berechnet berechnet 18.34 Kennl Auswahlliste referenziert von folgenden Parametern: • • I2>[1] . Kennl Kennl Beschreibung DEFT DEFT (UMZ) 18.35...
Seite 834
18 Auswahllisten 18.36 Alarm-Modus 18.36 Alarm-Modus Auswahlliste referenziert von folgenden Parametern: • • U[1] . Alarm-Modus • • HVRT[1] . Alarm-Modus Alarm-Modus Beschreibung 1 aus 3 1 aus 3 : Auslösebefehl, sobald das Auslösekriterium in mindestens einer Phase erfüllt ist. 2 aus 3 2 aus 3 alle 3...
Seite 835
18 Auswahllisten 18.39 Modus 18.39 Modus Auswahlliste referenziert von folgenden Parametern: • • df/dt . df/dt Modus • • f[1] . df/dt Modus Modus Beschreibung absolut df/dt positiver und negativer Frequenzgradient positiv df/dt positiver Frequenzgradient negativ df/dt negativer Frequenzgradient 18.40 Modus Referenziert von: •...
Seite 836
18 Auswahllisten 18.42 Modus 18.42 Modus Referenziert von: • • Q . Modus Modus Beschreibung Nicht verwenden Q> Blindleistung in Vorwärtsrichtung überschritten Qr> Blindleistung in Rückwärtsrichtung überschritten 18.43 Projektierung Auswahlliste referenziert von folgenden Parametern: • • HVRT[1] . Modus Projektierung Beschreibung Nicht verwenden U>...
Seite 837
18 Auswahllisten 18.45 UX Quelle 18.45 UX Quelle Auswahlliste referenziert von folgenden Parametern: • • UE[1] . UX Quelle UX Quelle Beschreibung gemessen UX/UE wird am vierten Spannungsmesseingang gemessen berechnet UX/UE wird errechnet 18.46 Projektierung Auswahlliste referenziert von folgenden Parametern: •...
Seite 838
18 Auswahllisten 18.48 Modus Modus Beschreibung Nicht verwenden P> Anregewert der Wirkleistungssteigerung (Überlast). Hiermit wird z.B. die zulässige Vorwärtsleistung von Transformatoren oder Freileitungen überwacht. P< Anregewert des Wirkleistungsrückgangs (Unterlast). Diese kann z.B. durch leerlaufende Motoren verursacht werden. Pr< Wirkleistung in Rückwärtsrichtung unterschritten Pr>...
Seite 839
18 Auswahllisten 18.49 Modus 18.49 Modus Auswahlliste referenziert von folgenden Parametern: • • LF[1] . Modus • • Q->&U< . Modus • • WZS[1] . Modus • • UFLA . Modus • • Sync . Modus • • FAS . Modus •...
Seite 840
18 Auswahllisten 18.51 Auswahl der Q(U)-Variante: Leistungswinkelüberwachung oder reine Blindleistungsschwelle 18.51 Auswahl der Q(U)-Variante: Leistungswinkelüberwachung oder reine Blindleistungsschwelle Referenziert von: • • Q->&U< . QU-Variante Auswahl der Q(U)-Variante: Beschreibung Leistungswinkelüberwachung oder reine Blindleistungsschwelle Leistungswinkelüberwachung Leistungswinkelüberwachung Reine Blindleistunsschwelle Reine Blindleistungsschwelle 18.52 I1 Freigabe Auswahlliste referenziert von folgenden Parametern: •...
Seite 841
18 Auswahllisten 18.54 WiederZuschFreigabebed 18.54 WiederZuschFreigabebed Auswahlliste referenziert von folgenden Parametern: • • WZS[1] . WiederZuschFreigabebed WiederZuschFreigabebed Beschreibung U Interne Freigabe Freigabesignal wird aus internen Spannungsmesswerten generiert. Die Außenleiterspannung ist größer 95% Un. U Ext Freigabe NAP Freigabesignal vom NAP (Externe Freigabe). Die Außenleiterspannung ist größer 95% Un. Beides Beides: Freigabesignal vom NAP (Externe Freigabe) und internen Spannungsmesswerten.
Seite 842
18 Auswahllisten 18.57 Res Verrieg über: 18.57 Res Verrieg über: Referenziert von: • • AWE . Reset Mode Res Verrieg über: Beschreibung auto Der Verriegelt-Zustand der AWE, wird nach einem manuellen Einschalten des Leistungsschalters zurückgesetzt. Bedieneinheit Digitaler Eingang Leittechnik Scada HMI und Leittechnik Bedieneinheit und Scada HMI und DI...
Seite 843
18 Auswahllisten 18.60 Modus 18.60 Modus Referenziert von: • • FAS . Modus Modus Beschreibung LS Pos Die Stellungsmeldung des Leistungsschalters startet den Timer. I< Wenn der gemessene Strom kleiner als dieser Parameter ist, dann befindet sich der Schalter in Offen-Stellung. LS Pos und I<...
Seite 844
18 Auswahllisten 18.63 Überwachungsmethode 18.63 Überwachungsmethode Referenziert von: • • LSV . Überwachungsmethode Überwachungsmethode Beschreibung 50BF Ein Versagen des Leistungsschalters wird erkannt, wenn die gemessenen Ströme nach einem Ausschaltbefehl nicht innerhalb einer parametrierbaren Überwachungszeit unter eine parametrierbare Überwachungsschwelle fallen. LS Pos Ein Versagen des Leistungsschalters wird erkannt, wenn die Auswertung der Stellungsmeldekontakte nach einem Ausschaltbefehl nicht innerhalb einer parametrierbaren Überwachungszeit auf ein erfolgreiches Öffnen des Leistungsschalters...
Seite 845
18 Auswahllisten 18.66 1..n W Skalierung 18.66 1..n W Skalierung Referenziert von: • • PQSZ . Energieeinheiten 1..n W Skalierung Beschreibung Energie-Auto-Skalg Das Präfix wird in Abhängigkeit der SpW und StW Primärwerte automatisch gewählt (k, M, G). 999.999,99 kWh Anzeige in kWh/kVArh/kVAh mit 2 Nachkommastellen. Bei Überschreiten des Maximalwertes von 999.999,99 kWh/kVArh/kVAh wird der Wert auf 0,00 kWh/kVArh/kVAh zurückgesetzt.
Seite 846
18 Auswahllisten 18.67 Nennspannung 18.67 Nennspannung Auswahlliste referenziert von folgenden Parametern: • • DI Slot X1 . Nennspannung • • DI Slot X1 . Nennspannung • • DI Slot X1 . Nennspannung • • DI Slot X5 . Nennspannung • •...
Seite 847
18 Auswahllisten 18.68 Entprellzeit 18.68 Entprellzeit Auswahlliste referenziert von folgenden Parametern: • • DI Slot X1 . Entprellzeit 1 • • DI Slot X1 . Entprellzeit 2 • • DI Slot X1 . Entprellzeit 3 • • DI Slot X1 . Entprellzeit 4 •...
Seite 848
18 Auswahllisten 18.69 Relais Arbeitsmodi 18.69 Relais Arbeitsmodi Auswahlliste referenziert von folgenden Parametern: • • K Slot X2 . Erzwinge alle Ausg • • K Slot X2 . Erzwinge K1 • • K Slot X4 . Erzwinge alle Ausg • •...
Seite 849
18 Auswahllisten 18.70 Modus 18.70 Modus Auswahlliste referenziert von folgenden Parametern: • • K Slot X2 . GESPERRT Modus • • K Slot X2 . Erzwing Modus • • K Slot X4 . GESPERRT Modus • • K Slot X4 . Erzwing Modus •...
Seite 850
18 Auswahllisten 18.71 1..n Arbeitsprinzip 18.71 1..n Arbeitsprinzip Auswahlliste referenziert von folgenden Parametern: • • K Slot X2 . Arbeitsprinzip • • K Slot X2 . Arbeitsprinzip • • K Slot X2 . Arbeitsprinzip • • K Slot X2 . Arbeitsprinzip •...
Seite 851
18 Auswahllisten 18.72 Eingangstyp 18.72 Eingangstyp Auswahlliste referenziert von folgenden Parametern: • • AnEing[1] . Modus Eingangstyp Beschreibung 0...20 mA 0...20 mA 4...20 mA 4...20 mA 0...10V 0...10V 18.73 Sperren Auswahlliste referenziert von folgenden Parametern: • • AnEing[1] . Erzwing Modus •...
Seite 852
18 Auswahllisten 18.76 Ausgangstyp 18.76 Ausgangstyp Auswahlliste referenziert von folgenden Parametern: • • AnAusg[1] . Bereich Ausgangstyp Beschreibung 0...20mA 0...20mA 4...20mA 4...20mA 0...10V 0...10V 18.77 Modus Auswahlliste referenziert von folgenden Parametern: • • LEDs Gruppe A . Selbsthaltung • • LEDs Gruppe A .
Seite 853
18 Auswahllisten 18.78 LED aktiv Farbe 18.78 LED aktiv Farbe Auswahlliste referenziert von folgenden Parametern: • • LEDs Gruppe A . LED aktiv Farbe • • LEDs Gruppe A . LED inaktiv Farbe • • LEDs Gruppe A . LED aktiv Farbe •...
Seite 854
18 Auswahllisten 18.80 Fehler 18.80 Fehler Referenziert von: • • Störschr . Fehlercode Fehler Beschreibung Schreibfeh Meldung: Schreibfehler bei Ablage Löschfeh Meldung: Fehler beim Löschen einer Aufzeichnung Berechnungsfeh Berechnungsfehler Datei nicht gef Datei nicht gefunden Auto Überschr aus Ist kein Speicherplatz mehr vorhanden, wird die Aufzeichnung gestoppt. 18.81 Rekorder-Modus Referenziert von:...
Seite 855
18 Auswahllisten 18.83 TLS-Zertifikat 18.83 TLS-Zertifikat Referenziert von: • • Sys . TLS-Zertifikat TLS-Zertifikat Beschreibung Gerätespezifisch Es wird ein gerätespezifisches TLS-Zertifikat für die verschlüsselte Kommunikation verwendet. Dies entspricht der höchstmöglichen Sicherheitsstufe der verschlüsselten Kommunikation. Standard Es wird ein allgemeines TLS-Zertifikat für die verschlüsselte Kommunikation verwendet. Dies bedeutet eine etwas verringerte Sicherheit gegenüber einem gerätespezifischen Zertifikat.
Seite 857
18 Auswahllisten 18.89 Verbindungsaufbau-Varianten 18.89 Verbindungsaufbau-Varianten Referenziert von: • • DNP3 . DataLink confirm Verbindungsaufbau- Beschreibung Varianten Niemals Diese Option wird empfohlen Immer Wenn dieser Parameter auf „Immer“ gesetzt ist, dann muss die Link-Layer-Verbindung hergestellt sein, bevor das erste Frame gesendet wird. On_Large Wenn dieser Parameter auf "On_Large"...
Seite 862
18 Auswahllisten 18.103 IRIG-B00X 18.103 IRIG-B00X Referenziert von: • • IRIG-B . IRIG-B00X IRIG-B00X Beschreibung IRIGB-000 Siehe Spezifikation: IRIG STANDARD 200-04. IRIGB-001 Siehe Spezifikation: IRIG STANDARD 200-04. IRIGB-002 Siehe Spezifikation: IRIG STANDARD 200-04. IRIGB-003 Siehe Spezifikation: IRIG STANDARD 200-04. IRIGB-004 Siehe Spezifikation: IRIG STANDARD 200-04.
Seite 863
18 Auswahllisten 18.106 Zeitzonen • • ZeitSync . Zeitzonen Zeitzonen Beschreibung UTC+14 Kiritimati UTC+14 Kiritimati UTC+13 Rawaki UTC+13 Rawaki UTC+12.75 Chatham Island UTC+12.75 Chatham Island UTC+12 Wellington UTC+12 Wellington UTC+11.5 Kingston UTC+11.5 Kingston UTC+11 Port Vila UTC+11 Port Vila UTC+10.5 Lord Howe Island UTC+10.5 Lord Howe Island UTC+10 Sydney UTC+10 Sydney...
Seite 864
18 Auswahllisten 18.107 Monat Zeitumstellung Zeitzonen Beschreibung UTC-11 Midway Islands UTC-11 Midway Islands 18.107 Monat Zeitumstellung Auswahlliste referenziert von folgenden Parametern: • • ZeitSync . Sommerzeit Monat • • ZeitSync . Winterzeit Monat Monat Zeitumstellung Beschreibung Januar Januar Februar Februar März März April...
Seite 865
18 Auswahllisten 18.108 Datum 18.108 Datum Auswahlliste referenziert von folgenden Parametern: • • ZeitSync . Sommerzeit Tag • • ZeitSync . Winterzeit Tag Datum Beschreibung Sonntag Sonntag Montag Montag Dienstag Dienstag Mittwoch Mittwoch Donnerstag Donnerstag Freitag Freitag Samstag Samstag Beliebiger Tag Beliebiger Tag: Beispiele: erster Tag im Monat, letzter Tag im Monat 18.109 Tag Umstellung Auswahlliste referenziert von folgenden Parametern:...
Seite 866
18 Auswahllisten 18.110 Dauer 18.110 Dauer Auswahlliste referenziert von folgenden Parametern: • • Statistik . Start Umit durch: • • Statistik . Start I Bezug durch: • • Statistik . Start P Bezug durch: Dauer Beschreibung Dauer Dauer der Aufzeichnung StartFkt Startfunktion 18.111 Dauer...
Seite 867
18 Auswahllisten 18.112 Statistikmethode Dauer Beschreibung 30 d Tage 18.112 Statistikmethode Auswahlliste referenziert von folgenden Parametern: • • Statistik . Fenster Umit • • Statistik . Fenster I Bezug • • Statistik . Fenster P Bezug Statistikmethode Beschreibung gleitend Gleitende Mittelwertüberwachung (kontinuierlich wird ein neuer Messwert in die Mittelwertberechnung aufgenommen und der älteste aus der Mittelwertberechnung entfernt) fest...
Seite 868
18 Auswahllisten 18.115 LG2.Gatter 18.115 LG2.Gatter Referenziert von: LG2.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.116 LG3.Gatter Referenziert von: LG3.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.117 LG4.Gatter Referenziert von: LG4.Gatter Beschreibung...
Seite 869
18 Auswahllisten 18.119 LG6.Gatter 18.119 LG6.Gatter Referenziert von: LG6.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.120 LG7.Gatter Referenziert von: LG7.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.121 LG8.Gatter Referenziert von: LG8.Gatter Beschreibung...
Seite 870
18 Auswahllisten 18.123 LG10.Gatter 18.123 LG10.Gatter Referenziert von: LG10.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.124 LG11.Gatter Referenziert von: LG11.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.125 LG12.Gatter Referenziert von: LG12.Gatter Beschreibung...
Seite 871
18 Auswahllisten 18.127 LG14.Gatter 18.127 LG14.Gatter Referenziert von: LG14.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.128 LG15.Gatter Referenziert von: LG15.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.129 LG16.Gatter Referenziert von: LG16.Gatter Beschreibung...
Seite 872
18 Auswahllisten 18.131 LG18.Gatter 18.131 LG18.Gatter Referenziert von: LG18.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.132 LG19.Gatter Referenziert von: LG19.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.133 LG20.Gatter Referenziert von: LG20.Gatter Beschreibung...
Seite 873
18 Auswahllisten 18.135 LG22.Gatter 18.135 LG22.Gatter Referenziert von: LG22.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.136 LG23.Gatter Referenziert von: LG23.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.137 LG24.Gatter Referenziert von: LG24.Gatter Beschreibung...
Seite 874
18 Auswahllisten 18.139 LG26.Gatter 18.139 LG26.Gatter Referenziert von: LG26.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.140 LG27.Gatter Referenziert von: LG27.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.141 LG28.Gatter Referenziert von: LG28.Gatter Beschreibung...
Seite 875
18 Auswahllisten 18.143 LG30.Gatter 18.143 LG30.Gatter Referenziert von: LG30.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.144 LG31.Gatter Referenziert von: LG31.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.145 LG32.Gatter Referenziert von: LG32.Gatter Beschreibung...
Seite 876
18 Auswahllisten 18.147 LG34.Gatter 18.147 LG34.Gatter Referenziert von: LG34.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.148 LG35.Gatter Referenziert von: LG35.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.149 LG36.Gatter Referenziert von: LG36.Gatter Beschreibung...
Seite 877
18 Auswahllisten 18.151 LG38.Gatter 18.151 LG38.Gatter Referenziert von: LG38.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.152 LG39.Gatter Referenziert von: LG39.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.153 LG40.Gatter Referenziert von: LG40.Gatter Beschreibung...
Seite 878
18 Auswahllisten 18.155 LG42.Gatter 18.155 LG42.Gatter Referenziert von: LG42.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.156 LG43.Gatter Referenziert von: LG43.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.157 LG44.Gatter Referenziert von: LG44.Gatter Beschreibung...
Seite 879
18 Auswahllisten 18.159 LG46.Gatter 18.159 LG46.Gatter Referenziert von: LG46.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.160 LG47.Gatter Referenziert von: LG47.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.161 LG48.Gatter Referenziert von: LG48.Gatter Beschreibung...
Seite 880
18 Auswahllisten 18.163 LG50.Gatter 18.163 LG50.Gatter Referenziert von: LG50.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.164 LG51.Gatter Referenziert von: LG51.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.165 LG52.Gatter Referenziert von: LG52.Gatter Beschreibung...
Seite 881
18 Auswahllisten 18.167 LG54.Gatter 18.167 LG54.Gatter Referenziert von: LG54.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.168 LG55.Gatter Referenziert von: LG55.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.169 LG56.Gatter Referenziert von: LG56.Gatter Beschreibung...
Seite 882
18 Auswahllisten 18.171 LG58.Gatter 18.171 LG58.Gatter Referenziert von: LG58.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.172 LG59.Gatter Referenziert von: LG59.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.173 LG60.Gatter Referenziert von: LG60.Gatter Beschreibung...
Seite 883
18 Auswahllisten 18.175 LG62.Gatter 18.175 LG62.Gatter Referenziert von: LG62.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.176 LG63.Gatter Referenziert von: LG63.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.177 LG64.Gatter Referenziert von: LG64.Gatter Beschreibung...
Seite 884
18 Auswahllisten 18.179 LG66.Gatter 18.179 LG66.Gatter Referenziert von: LG66.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.180 LG67.Gatter Referenziert von: LG67.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.181 LG68.Gatter Referenziert von: LG68.Gatter Beschreibung...
Seite 885
18 Auswahllisten 18.183 LG70.Gatter 18.183 LG70.Gatter Referenziert von: LG70.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.184 LG71.Gatter Referenziert von: LG71.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.185 LG72.Gatter Referenziert von: LG72.Gatter Beschreibung...
Seite 886
18 Auswahllisten 18.187 LG74.Gatter 18.187 LG74.Gatter Referenziert von: LG74.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.188 LG75.Gatter Referenziert von: LG75.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.189 LG76.Gatter Referenziert von: LG76.Gatter Beschreibung...
Seite 887
18 Auswahllisten 18.191 LG78.Gatter 18.191 LG78.Gatter Referenziert von: LG78.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.192 LG79.Gatter Referenziert von: LG79.Gatter Beschreibung UND Gatter ODER Gatter NAND Negiertes UND Gatter Negiertes ODER Gatter 18.193 LG80.Gatter Referenziert von: LG80.Gatter Beschreibung...
Seite 888
18 Auswahllisten 18.195 Status 18.195 Status Referenziert von: • • Sgen . Status Status Beschreibung Vorlauf Vorlaufzeit FehlerSimulation Dauer der Fehlersimulation Nachlauf Nachlaufzeit Init Res Initialisierung des Resets 18.196 1..n, Rangierliste Auswahlliste referenziert von folgenden Parametern: • • Schutz . ExBlo1 •...
Seite 889
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung Res Stör u Netz Nr Meldung: Rücksetzen der Störfallnummer und Netzstörungsnummer I Rch vorw Meldung: Phasenstromfehler vorwärts I Rch rückw Meldung: Phasenstromfehler rückwärts I Rch n mögl Meldung: Phasenfehler - fehlende Referenzspannung IE err Rch vorw Meldung: Erdstrom (errechnet) Fehler in Vorwärtsrichtung IE err Rch rückw...
Seite 890
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung Pos nicht EIN Meldung: Pos nicht EIN Pos EIN Meldung: Leistungsschalter ist in EIN-Position Pos AUS Meldung: Leistungsschalter ist in AUS-Position Pos Unbest Meldung: Leistungsschalterstellung ist unbestimmt. Pos Gestört Meldung: Leistungsschalter Fehler - Unklare Schalterstellung. Die Stellungskontakte widersprechen sich.
Seite 891
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung Sync EIN Anforderung Meldung: Anforderung synchronen Zuschaltens Test-Ausl.Bef. Ein Auslöse-Befehl wurde manuell (zu Testzwecken) angestoßen. Hiko EIN-E Zustand des Moduleingangs: Stellungsmeldung des Leistungsschalters (52a) Hiko AUS-E Zustand des Moduleingangs: Stellungsmeldung des Leistungsschalters (52b) Bereit-E Zustand des Moduleingangs: LS bereit Sys-in-Sync-E...
Seite 892
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung Pos Unbest Meldung: Leistungsschalterstellung ist unbestimmt. Pos Gestört Meldung: Leistungsschalter Fehler - Unklare Schalterstellung. Die Stellungskontakte widersprechen sich. Nach Ablauf des Timers wird dieser Alarm ausgegeben. Bereit Meldung: Leistungsschalter ist schaltbereit. t-Nachdrück Meldung: Nachdrückzeit Entnommen Meldung: Leistungsschalter entnommen.
Seite 893
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung Hiko AUS-E Zustand des Moduleingangs: Stellungsmeldung des Leistungsschalters (52b) Bereit-E Zustand des Moduleingangs: LS bereit Sys-in-Sync-E Zustand des Moduleingangs: Innerhalb der Synchronisierzeit muss dieses Signal anstehen, damit zugeschaltet wird. Anderfalls war der Schaltversuch erfolglos. Entnommen-E Zustand des Moduleingangs: Leistungsschalter entnommen.
Seite 894
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung t-Nachdrück Meldung: Nachdrückzeit Entnommen Meldung: Leistungsschalter entnommen. Verrieg EIN Meldung: Mindestens ein EIN-Schaltbefehl ist verriegelt. Verrieg AUS Meldung: Mindestens ein AUS-Schaltbefehl ist verriegelt. SBÜ erfolgreich Meldung: Schaltbefehlsüberwachung: Schaltbefehl war erfolgreich SBÜ Störstellung Meldung: Schaltbefehlsüberwachung: Schaltbefehl war erfolglos.
Seite 895
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung Entnommen-E Zustand des Moduleingangs: Leistungsschalter entnommen. Quit Auslösebefehl-E Zustand des Moduleingangs: Quittiersignal (zum Zurücksetzen des Auslösebefehls) Modul-Eingangssignal Verrieg EIN1-E Zustand des Moduleingangs: Verriegelung des EIN-Schaltbefehls Verrieg EIN2-E Zustand des Moduleingangs: Verriegelung des EIN-Schaltbefehls Verrieg EIN3-E Zustand des Moduleingangs: Verriegelung des EIN-Schaltbefehls Verrieg AUS1-E...
Seite 896
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung Verrieg AUS Meldung: Mindestens ein AUS-Schaltbefehl ist verriegelt. SBÜ erfolgreich Meldung: Schaltbefehlsüberwachung: Schaltbefehl war erfolgreich SBÜ Störstellung Meldung: Schaltbefehlsüberwachung: Schaltbefehl war erfolglos. Schaltgerät in Störstellung. SBÜ Fehler AUSBef Meldung: Schaltbefehlsüberwachung: Wegen eines anstehenden Auslösebefehl wurde der Ausschaltbefehl nicht ausgeführt.
Seite 897
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung Verrieg EIN1-E Zustand des Moduleingangs: Verriegelung des EIN-Schaltbefehls Verrieg EIN2-E Zustand des Moduleingangs: Verriegelung des EIN-Schaltbefehls Verrieg EIN3-E Zustand des Moduleingangs: Verriegelung des EIN-Schaltbefehls Verrieg AUS1-E Zustand des Moduleingangs: Verriegelung des AUS-Schaltbefehls Verrieg AUS2-E Zustand des Moduleingangs: Verriegelung des AUS-Schaltbefehls Verrieg AUS3-E...
Seite 898
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung SBÜ Störstellung Meldung: Schaltbefehlsüberwachung: Schaltbefehl war erfolglos. Schaltgerät in Störstellung. SBÜ Fehler AUSBef Meldung: Schaltbefehlsüberwachung: Wegen eines anstehenden Auslösebefehl wurde der Ausschaltbefehl nicht ausgeführt. SBÜ Schaltrichtg Meldung: Schaltbefehlsüberwachung bzw Schaltrichtungsüberwachung: Dieses Signal wird wahr, wenn die Position, in der sich ein Schaltgerät befindet erneut angesteuert werden soll.
Seite 899
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung Verrieg EIN3-E Zustand des Moduleingangs: Verriegelung des EIN-Schaltbefehls Verrieg AUS1-E Zustand des Moduleingangs: Verriegelung des AUS-Schaltbefehls Verrieg AUS2-E Zustand des Moduleingangs: Verriegelung des AUS-Schaltbefehls Verrieg AUS3-E Zustand des Moduleingangs: Verriegelung des AUS-Schaltbefehls SBef EIN-E Zustand des Moduleingangs: Einschaltbefehl, ggf Zustand der Logik oder des Digitalen Eingangs...
Seite 900
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung SBÜ Schaltrichtg Meldung: Schaltbefehlsüberwachung bzw Schaltrichtungsüberwachung: Dieses Signal wird wahr, wenn die Position, in der sich ein Schaltgerät befindet erneut angesteuert werden soll. Beispiel: Ein Schaltgerät, das sich bereits in der "AUS"-Position befindet, soll erneut "AUS"-geschaltet werden.
Seite 901
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung Verrieg AUS3-E Zustand des Moduleingangs: Verriegelung des AUS-Schaltbefehls SBef EIN-E Zustand des Moduleingangs: Einschaltbefehl, ggf Zustand der Logik oder des Digitalen Eingangs SBef AUS-E Zustand des Moduleingangs: Ausschaltbefehl, ggf Zustand der Logik oder des Digitalen Eingangs Anz Schaltsp Alarm Meldung: Zu viele Schaltspiele.
Seite 909
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung ExBlo2-E Zustand des Moduleingangs: Externe Blockade2 ExBlo AuslBef-E Zustand des Moduleingangs: Externe Blockade des Auslösebefehls Aktiv Meldung: aktiv ExBlo Meldung: Externe Blockade Blo AuslBef Meldung: Auslösebefehl blockiert ExBlo AuslBef Meldung: Externe Blockade des Auslösekommandos Alarm Meldung: Alarm Asymmetrie Ausl...
Seite 910
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung Ausl L1 Meldung: General-Auslösung L1 Ausl L2 Meldung: General-Auslösung L2 Ausl L3 Meldung: General-Auslösung L3 Ausl Meldung: Auslösung AuslBef Meldung: Auslösebefehl Imin-Freigabe aktiv Meldung, dass die Imin-Freigabeprüfung aktiv ist und die Unterspannungserkennung (momentan) nicht blockiert.
Seite 911
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung Ausl Meldung: Auslösung AuslBef Meldung: Auslösebefehl Imin-Freigabe aktiv Meldung, dass die Imin-Freigabeprüfung aktiv ist und die Unterspannungserkennung (momentan) nicht blockiert. ExBlo1-E Zustand des Moduleingangs: Externe Blockade1 ExBlo2-E Zustand des Moduleingangs: Externe Blockade2 ExBlo AuslBef-E Zustand des Moduleingangs: Externe Blockade des Auslösebefehls Aktiv...
Seite 912
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung Imin-Freigabe aktiv Meldung, dass die Imin-Freigabeprüfung aktiv ist und die Unterspannungserkennung (momentan) nicht blockiert. ExBlo1-E Zustand des Moduleingangs: Externe Blockade1 ExBlo2-E Zustand des Moduleingangs: Externe Blockade2 ExBlo AuslBef-E Zustand des Moduleingangs: Externe Blockade des Auslösebefehls Aktiv Meldung: aktiv ExBlo...
Seite 913
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung Ausl-E Zustand des Moduleingangs: Auslösebefehl Aktiv Meldung: aktiv ExBlo Meldung: Externe Blockade Blo AuslBef Meldung: Auslösebefehl blockiert ExBlo AuslBef Meldung: Externe Blockade des Auslösekommandos Alarm Meldung: Alarm Leistungsschutz Ausl Meldung: Auslösung Leistungsschutz AuslBef Meldung: Auslösebefehl ExBlo1-E...
Seite 923
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung Entkupplung1-E Entkupplungsfunktion, die die Wiederzuschaltung triggert. Entkupplung2-E Entkupplungsfunktion, die die Wiederzuschaltung triggert. Entkupplung3-E Entkupplungsfunktion, die die Wiederzuschaltung triggert. Entkupplung4-E Entkupplungsfunktion, die die Wiederzuschaltung triggert. Entkupplung5-E Entkupplungsfunktion, die die Wiederzuschaltung triggert. Entkupplung6-E Entkupplungsfunktion, die die Wiederzuschaltung triggert. Aktiv Meldung: aktiv ExBlo...
Seite 925
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung Schuss 2 Schusssteuerung Schuss 3 Schusssteuerung Schuss 4 Schusssteuerung Schuss 5 Schusssteuerung Schuss 6 Schusssteuerung Service Alarm 1 Meldung: Service Alarm 1, zu viele Schaltspiele. Service Alarm 2 Meldung: AWE - Service Alarm 2, zu viele Schaltspiele Max Schüsse / h überschr Meldung: Die höchstzulässige Anzahl an Wiedereinschaltversuchen pro Stunde wurde überschritten.
Seite 926
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung läuft Meldung: Synchronisiertimer läuft. Dieser Timer wird gestartet, wenn die Zuschaltung initiiert wird, und wird gestoppt, wenn der Leistungschalter eingeschaltet ist. Ein Timeout bedeutet, dass der Synchronisiervorgang erfolglos war. Störung Meldung: Synchronisierung erfolglos. Befindet sich der Leistungsschalter nach Ablauf der höchstzulässigen Synchronisierzeit noch in der "Offen-Position", dann wird dieses Signal wird für 5 Sekunden ausgegeben.
Seite 927
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung ExBlo2-E Zustand des Moduleingangs: Externe Blockade Ex rückw Verr-E Zustand des Moduleingangs: Externe rückwärtige Verriegelung Aktiv Meldung: aktiv ExBlo Meldung: Externe Blockade Blo AuslBef Meldung: Auslösebefehl blockiert ExBlo AuslBef Meldung: Externe Blockade des Auslösekommandos Alarm Meldung: Alarm Ausl...
Seite 928
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung Aktiv Meldung: aktiv ExBlo Meldung: Externe Blockade Blo AuslBef Meldung: Auslösebefehl blockiert ExBlo AuslBef Meldung: Externe Blockade des Auslösekommandos Alarm Meldung: Alarm Ausl Meldung: Auslösung AuslBef Meldung: Auslösebefehl ExBlo1-E Zustand des Moduleingangs: Externe Blockade1 ExBlo2-E Zustand des Moduleingangs: Externe Blockade2 ExBlo AuslBef-E...
Seite 929
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung ExBlo Meldung: Externe Blockade Alarm Meldung: Alarm Loss of Potential PoV Blo Meldung: Loss of Potential blockiert andere Module Ex Automf. SpW Meldung: Ex Automf. SpW Ex Automf. ESpW Meldung: Automatenfall Erdspannungswandler ExBlo1-E Zustand des Moduleingangs: Externe Blockade1 ExBlo2-E...
Seite 930
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung Z ÜlfW Wq- Meldung: Zähler Wq- wird in Kürze überlaufen Aktiv Meldung: aktiv ExBlo Meldung: Externe Blockade Alarm P Max (Bezug) Meldung: Alarm: Höchstzulässige Wirkleistung überschritten Alarm Q Max (Bezug) Meldung: Alarm: Höchstzulässige Blindleistung überschritten Alarm S Max (Bezug) Meldung: Alarm: Höchstzulässige Scheinleistung überschritten Alarm P mit (Bezug)
Seite 931
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung DI 1 Meldung: Digitaler Eingang DI 2 Meldung: Digitaler Eingang DI 3 Meldung: Digitaler Eingang DI 4 Meldung: Digitaler Eingang DI 5 Meldung: Digitaler Eingang DI 6 Meldung: Digitaler Eingang DI 7 Meldung: Digitaler Eingang DI 8 Meldung: Digitaler Eingang...
Seite 932
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung Meldung: Ausgangsrelais Meldung: Ausgangsrelais GESPERRT Meldung: Relais GESPERRT um Wartungsarbeiten, ohne das Risiko ganze Prozesse offline zu schalten, sicher durchführen zu können (Hinweis, der Selbstüberwachungskontakt ist nicht sperrbar, kann nicht funktionslos geschaltet werden). K erzwungen Meldung: Der Status von mindestens einem Ausgangsrelais wurde erzwungen (entspricht nicht dem Zustand der rangierten Signale)
Seite 933
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung ExBlo AuslBef-E Zustand des Moduleingangs: Externe Blockade des Auslösebefehls Aktiv Meldung: aktiv ExBlo Meldung: Externe Blockade Blo AuslBef Meldung: Auslösebefehl blockiert ExBlo AuslBef Meldung: Externe Blockade des Auslösekommandos Anregung Meldung: Alarm Analogeingang Ausl Meldung: Auslösung AuslBef...
Seite 934
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung Start6-E Zustand des Moduleingangs:: Triggerereignis / Aufzeichnung starten Start7-E Zustand des Moduleingangs:: Triggerereignis / Aufzeichnung starten Start8-E Zustand des Moduleingangs:: Triggerereignis / Aufzeichnung starten Res Aufzng Meldung: Aufzeichnung löschen Res alle Aufzng Meldung: Alle Aufzeichnungen werden gelöscht.
Seite 935
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung Binärer Ausgang11 Virtueller Digitaler Ausgang (für DNP). Dies entspricht einem virtuellen Binären Input des Schutzgeräts. Binärer Ausgang12 Virtueller Digitaler Ausgang (für DNP). Dies entspricht einem virtuellen Binären Input des Schutzgeräts. Binärer Ausgang13 Virtueller Digitaler Ausgang (für DNP).
Seite 936
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung Binärer Eingang4-I Virtueller Digitaler Eingang (für DNP). Dies entspricht einem virtuellen Binären Ausgang des Schutzgeräts. Binärer Eingang5-I Virtueller Digitaler Eingang (für DNP). Dies entspricht einem virtuellen Binären Ausgang des Schutzgeräts. Binärer Eingang6-I Virtueller Digitaler Eingang (für DNP).
Seite 937
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung Binärer Eingang29-I Virtueller Digitaler Eingang (für DNP). Dies entspricht einem virtuellen Binären Ausgang des Schutzgeräts. Binärer Eingang30-I Virtueller Digitaler Eingang (für DNP). Dies entspricht einem virtuellen Binären Ausgang des Schutzgeräts. Binärer Eingang31-I Virtueller Digitaler Eingang (für DNP).
Seite 938
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung Binärer Eingang54-I Virtueller Digitaler Eingang (für DNP). Dies entspricht einem virtuellen Binären Ausgang des Schutzgeräts. Binärer Eingang55-I Virtueller Digitaler Eingang (für DNP). Dies entspricht einem virtuellen Binären Ausgang des Schutzgeräts. Binärer Eingang56-I Virtueller Digitaler Eingang (für DNP).
Seite 939
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung Konf Bin Eing6-E Zustand des Moduleingangs: Konf Bin Eing Konf Bin Eing7-E Zustand des Moduleingangs: Konf Bin Eing Konf Bin Eing8-E Zustand des Moduleingangs: Konf Bin Eing Konf Bin Eing9-E Zustand des Moduleingangs: Konf Bin Eing Konf Bin Eing10-E Zustand des Moduleingangs: Konf Bin Eing Konf Bin Eing11-E...
Seite 940
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung GOSINGGIO1.Ind10.stVal Meldung: Virtueller Eingang (IEC61850 GGIO Ind): Status GOSINGGIO1.Ind11.stVal Meldung: Virtueller Eingang (IEC61850 GGIO Ind): Status GOSINGGIO1.Ind12.stVal Meldung: Virtueller Eingang (IEC61850 GGIO Ind): Status GOSINGGIO1.Ind13.stVal Meldung: Virtueller Eingang (IEC61850 GGIO Ind): Status GOSINGGIO1.Ind14.stVal Meldung: Virtueller Eingang (IEC61850 GGIO Ind): Status GOSINGGIO1.Ind15.stVal...
Seite 941
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung GOSINGGIO2.Ind16.stVal Meldung: Virtueller Eingang (IEC61850 GGIO Ind): Status GOSINGGIO2.Ind17.stVal Meldung: Virtueller Eingang (IEC61850 GGIO Ind): Status GOSINGGIO2.Ind18.stVal Meldung: Virtueller Eingang (IEC61850 GGIO Ind): Status GOSINGGIO2.Ind19.stVal Meldung: Virtueller Eingang (IEC61850 GGIO Ind): Status GOSINGGIO2.Ind20.stVal Meldung: Virtueller Eingang (IEC61850 GGIO Ind): Status GOSINGGIO2.Ind21.stVal...
Seite 944
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung CTLGGIO1.SPCSO1.stVal Statusbit, die von Clients (z.B. Leittechnik) gesetzt werden können (Single Point Controllable Status Output) CTLGGIO1.SPCSO2.stVal Statusbit, die von Clients (z.B. Leittechnik) gesetzt werden können (Single Point Controllable Status Output) CTLGGIO1.SPCSO3.stVal Statusbit, die von Clients (z.B. Leittechnik) gesetzt werden können (Single Point Controllable Status Output) CTLGGIO1.SPCSO4.stVal Statusbit, die von Clients (z.B.
Seite 945
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung CTLGGIO1.SPCSO26.stVal Statusbit, die von Clients (z.B. Leittechnik) gesetzt werden können (Single Point Controllable Status Output) CTLGGIO1.SPCSO27.stVal Statusbit, die von Clients (z.B. Leittechnik) gesetzt werden können (Single Point Controllable Status Output) CTLGGIO1.SPCSO28.stVal Statusbit, die von Clients (z.B. Leittechnik) gesetzt werden können (Single Point Controllable Status Output) CTLGGIO1.SPCSO29.stVal Statusbit, die von Clients (z.B.
Seite 946
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung Leittechnik-Bef 7 Leittechnik-Befehl Leittechnik-Bef 8 Leittechnik-Befehl Leittechnik-Bef 9 Leittechnik-Befehl Leittechnik-Bef 10 Leittechnik-Befehl Leittechnik-Bef 11 Leittechnik-Befehl Leittechnik-Bef 12 Leittechnik-Befehl Leittechnik-Bef 13 Leittechnik-Befehl Leittechnik-Bef 14 Leittechnik-Befehl Leittechnik-Bef 15 Leittechnik-Befehl Leittechnik-Bef 16 Leittechnik-Befehl Daten OK Daten im Profibus-Input-Field sind gültig (JA = 1) SubModul Feh Rangierbare Fehlermeldung, Fehler im Submodul, Kommunikation unterbrochen.
Seite 947
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung Steuersignal4 Meldung: IRIG-B Steuersignal. Der externe IRIG-B Generator kann diese Signale setzen. Diese können zu Steuerzwecken im Gerät verwendet werden (z.B. Logik). Steuersignal5 Meldung: IRIG-B Steuersignal. Der externe IRIG-B Generator kann diese Signale setzen. Diese können zu Steuerzwecken im Gerät verwendet werden (z.B.
Seite 948
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung LG1.Invertierter Ausg Meldung: Negierte Selbsthaltung des Ausgangs (Q NOT) LG1.GatterEing1-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG1.GatterEing2-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG1.GatterEing3-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG1.GatterEing4-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG1.Res Selbsthaltung-E Zustand des Moduleingangs: Rücksetzsignal für die Selbsthaltung.
Seite 949
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung LG5.GatterEing2-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG5.GatterEing3-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG5.GatterEing4-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG5.Res Selbsthaltung-E Zustand des Moduleingangs: Rücksetzsignal für die Selbsthaltung. LG6.Gatterausgang Meldung: Ausgang des Logikgatters LG6.Timerausgang Meldung: Ausgang des Timers LG6.Ausgang...
Seite 950
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung LG9.GatterEing4-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG9.Res Selbsthaltung-E Zustand des Moduleingangs: Rücksetzsignal für die Selbsthaltung. LG10.Gatterausgang Meldung: Ausgang des Logikgatters LG10.Timerausgang Meldung: Ausgang des Timers LG10.Ausgang Meldung: Selbsthaltung des Ausgangs (Q) LG10.Invertierter Ausg Meldung: Negierte Selbsthaltung des Ausgangs (Q NOT) LG10.GatterEing1-E...
Seite 951
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung LG14.Gatterausgang Meldung: Ausgang des Logikgatters LG14.Timerausgang Meldung: Ausgang des Timers LG14.Ausgang Meldung: Selbsthaltung des Ausgangs (Q) LG14.Invertierter Ausg Meldung: Negierte Selbsthaltung des Ausgangs (Q NOT) LG14.GatterEing1-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG14.GatterEing2-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG14.GatterEing3-E...
Seite 952
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung LG18.Ausgang Meldung: Selbsthaltung des Ausgangs (Q) LG18.Invertierter Ausg Meldung: Negierte Selbsthaltung des Ausgangs (Q NOT) LG18.GatterEing1-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG18.GatterEing2-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG18.GatterEing3-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG18.GatterEing4-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG18.Res Selbsthaltung-E...
Seite 953
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung LG22.GatterEing1-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG22.GatterEing2-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG22.GatterEing3-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG22.GatterEing4-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG22.Res Selbsthaltung-E Zustand des Moduleingangs: Rücksetzsignal für die Selbsthaltung. LG23.Gatterausgang Meldung: Ausgang des Logikgatters LG23.Timerausgang...
Seite 954
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung LG26.GatterEing3-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG26.GatterEing4-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG26.Res Selbsthaltung-E Zustand des Moduleingangs: Rücksetzsignal für die Selbsthaltung. LG27.Gatterausgang Meldung: Ausgang des Logikgatters LG27.Timerausgang Meldung: Ausgang des Timers LG27.Ausgang Meldung: Selbsthaltung des Ausgangs (Q) LG27.Invertierter Ausg...
Seite 955
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung LG30.Res Selbsthaltung-E Zustand des Moduleingangs: Rücksetzsignal für die Selbsthaltung. LG31.Gatterausgang Meldung: Ausgang des Logikgatters LG31.Timerausgang Meldung: Ausgang des Timers LG31.Ausgang Meldung: Selbsthaltung des Ausgangs (Q) LG31.Invertierter Ausg Meldung: Negierte Selbsthaltung des Ausgangs (Q NOT) LG31.GatterEing1-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG31.GatterEing2-E...
Seite 956
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung LG35.Timerausgang Meldung: Ausgang des Timers LG35.Ausgang Meldung: Selbsthaltung des Ausgangs (Q) LG35.Invertierter Ausg Meldung: Negierte Selbsthaltung des Ausgangs (Q NOT) LG35.GatterEing1-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG35.GatterEing2-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG35.GatterEing3-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG35.GatterEing4-E...
Seite 957
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung LG39.Invertierter Ausg Meldung: Negierte Selbsthaltung des Ausgangs (Q NOT) LG39.GatterEing1-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG39.GatterEing2-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG39.GatterEing3-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG39.GatterEing4-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG39.Res Selbsthaltung-E Zustand des Moduleingangs: Rücksetzsignal für die Selbsthaltung.
Seite 958
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung LG43.GatterEing2-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG43.GatterEing3-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG43.GatterEing4-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG43.Res Selbsthaltung-E Zustand des Moduleingangs: Rücksetzsignal für die Selbsthaltung. LG44.Gatterausgang Meldung: Ausgang des Logikgatters LG44.Timerausgang Meldung: Ausgang des Timers LG44.Ausgang...
Seite 959
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung LG47.GatterEing4-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG47.Res Selbsthaltung-E Zustand des Moduleingangs: Rücksetzsignal für die Selbsthaltung. LG48.Gatterausgang Meldung: Ausgang des Logikgatters LG48.Timerausgang Meldung: Ausgang des Timers LG48.Ausgang Meldung: Selbsthaltung des Ausgangs (Q) LG48.Invertierter Ausg Meldung: Negierte Selbsthaltung des Ausgangs (Q NOT) LG48.GatterEing1-E...
Seite 960
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung LG52.Gatterausgang Meldung: Ausgang des Logikgatters LG52.Timerausgang Meldung: Ausgang des Timers LG52.Ausgang Meldung: Selbsthaltung des Ausgangs (Q) LG52.Invertierter Ausg Meldung: Negierte Selbsthaltung des Ausgangs (Q NOT) LG52.GatterEing1-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG52.GatterEing2-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG52.GatterEing3-E...
Seite 961
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung LG56.Ausgang Meldung: Selbsthaltung des Ausgangs (Q) LG56.Invertierter Ausg Meldung: Negierte Selbsthaltung des Ausgangs (Q NOT) LG56.GatterEing1-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG56.GatterEing2-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG56.GatterEing3-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG56.GatterEing4-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG56.Res Selbsthaltung-E...
Seite 962
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung LG60.GatterEing1-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG60.GatterEing2-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG60.GatterEing3-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG60.GatterEing4-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG60.Res Selbsthaltung-E Zustand des Moduleingangs: Rücksetzsignal für die Selbsthaltung. LG61.Gatterausgang Meldung: Ausgang des Logikgatters LG61.Timerausgang...
Seite 963
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung LG64.GatterEing3-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG64.GatterEing4-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG64.Res Selbsthaltung-E Zustand des Moduleingangs: Rücksetzsignal für die Selbsthaltung. LG65.Gatterausgang Meldung: Ausgang des Logikgatters LG65.Timerausgang Meldung: Ausgang des Timers LG65.Ausgang Meldung: Selbsthaltung des Ausgangs (Q) LG65.Invertierter Ausg...
Seite 964
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung LG68.Res Selbsthaltung-E Zustand des Moduleingangs: Rücksetzsignal für die Selbsthaltung. LG69.Gatterausgang Meldung: Ausgang des Logikgatters LG69.Timerausgang Meldung: Ausgang des Timers LG69.Ausgang Meldung: Selbsthaltung des Ausgangs (Q) LG69.Invertierter Ausg Meldung: Negierte Selbsthaltung des Ausgangs (Q NOT) LG69.GatterEing1-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG69.GatterEing2-E...
Seite 965
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung LG73.Timerausgang Meldung: Ausgang des Timers LG73.Ausgang Meldung: Selbsthaltung des Ausgangs (Q) LG73.Invertierter Ausg Meldung: Negierte Selbsthaltung des Ausgangs (Q NOT) LG73.GatterEing1-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG73.GatterEing2-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG73.GatterEing3-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG73.GatterEing4-E...
Seite 966
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung LG77.Invertierter Ausg Meldung: Negierte Selbsthaltung des Ausgangs (Q NOT) LG77.GatterEing1-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG77.GatterEing2-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG77.GatterEing3-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG77.GatterEing4-E Zustand des Moduleingangs: Rangierung des Eingangssignals LG77.Res Selbsthaltung-E Zustand des Moduleingangs: Rücksetzsignal für die Selbsthaltung.
Seite 967
18 Auswahllisten 18.196 1..n, Rangierliste 1..n, Rangierliste Beschreibung Ex Start Simulation-E Zustand des Moduleingangs:Externer Start der Fehler-Simulation (Verwendung der Test- Parameter) ExBlo1-E Zustand des Moduleingangs: Externe Blockade1 ExBlo2-E Zustand des Moduleingangs: Externe Blockade2 Ex ErzwingeNachl-E Zustand des Moduleingangs:Erzwinge den Wechsel in die Nachlaufphase. Abbruch der Simulation.
Seite 968
18 Auswahllisten 18.197 IH2 Blo 1..n, Rangierliste Beschreibung Quit K-E Zustand des Moduleingangs: Quittierung der Ausgangsrelais Quit Leittechnik-E Zustand des Moduleingangs: Gehaltene Signale zur Leittechnik quittieren (zurücksetzen). PS1-E Zustand des Moduleingangs bzw. des Signals, das diesen Parametersatz aktivieren soll. PS2-E Zustand des Moduleingangs bzw.
Seite 969
18 Auswahllisten 18.199 Measuring Channel 18.199 Measuring Channel Auswahlliste referenziert von folgenden Parametern: • • IE[1] . IE Quelle Measuring Channel Beschreibung empfindliche Messung empfindliche Messung gemessen gemessen berechnet berechnet 18.200 LS List Auswahlliste referenziert von folgenden Parametern: • • LSV .
Seite 970
18 Auswahllisten 18.202 Kommunikationskommandos Startfkt Beschreibung IE[4] Erdstromschutz-Stufe I2>[1] Schieflast-Stufe I2>[2] Schieflast-Stufe ExS[1] Externer Schutz - Modul ExS[2] Externer Schutz - Modul ExS[3] Externer Schutz - Modul ExS[4] Externer Schutz - Modul 18.202 Kommunikationskommandos Referenziert von: • • AWE . Scada Reset Ex Verrieg Kommunikationskommandos Beschreibung Keine Rangierung...
Seite 971
18 Auswahllisten 18.202 Kommunikationskommandos Kommunikationskommandos Beschreibung Binärer Ausgang15 Virtueller Digitaler Ausgang (für DNP). Dies entspricht einem virtuellen Binären Input des Schutzgeräts. Binärer Ausgang16 Virtueller Digitaler Ausgang (für DNP). Dies entspricht einem virtuellen Binären Input des Schutzgeräts. Binärer Ausgang17 Virtueller Digitaler Ausgang (für DNP). Dies entspricht einem virtuellen Binären Input des Schutzgeräts.
Seite 973
18 Auswahllisten 18.202 Kommunikationskommandos Kommunikationskommandos Beschreibung CTLGGIO1.SPCSO2.stVal Statusbit, die von Clients (z.B. Leittechnik) gesetzt werden können (Single Point Controllable Status Output) CTLGGIO1.SPCSO3.stVal Statusbit, die von Clients (z.B. Leittechnik) gesetzt werden können (Single Point Controllable Status Output) CTLGGIO1.SPCSO4.stVal Statusbit, die von Clients (z.B. Leittechnik) gesetzt werden können (Single Point Controllable Status Output) CTLGGIO1.SPCSO5.stVal Statusbit, die von Clients (z.B.
Seite 975
18 Auswahllisten 18.203 LS Manager 18.203 LS Manager Auswahlliste referenziert von folgenden Parametern: • • Sync . LS Pos Erkenng • • KLA . LS Pos Erkenng • • AKÜ . LS Pos Erkenng • • SPÜ . LS Pos Erkenng LS Manager Beschreibung Keine Rangierung...
Seite 977
18 Auswahllisten 18.205 AdaptSatz AdaptSatz Beschreibung Schuss 4 Schusssteuerung Schuss 5 Schusssteuerung Schuss 6 Schusssteuerung freigegeben Meldung: Fehleraufschaltung freigegeben. Dieses Signal kann dazu benutzt werden um die Überstromzeitstufen zu beeinflussen. freigegeben Meldung: Kalte Last Freigabe Alarm Meldung: Alarm Alarm Meldung: Alarm Alarm Meldung: Alarm Alarm...
