Seg HighPROTEC MRI4 Handbuch Seite 320

5 Steuerung / Schaltgeräte-Manager
5.4 Steuerung - Beispiel: Schalten eines Leistungsschalters
QA1
IL1
IL2
QA1
IL3
320
SG
vor Ort
0.000 A
0.000 A
0.000 A
EIN
• „vor Ort und Fern": Schaltbefehle über die
Bedieneinheit, SCADA, digitale Eingänge
oder interne Meldungen.
Für dieses Beispiel muss, wie gesagt, die
Einstellung „vor Ort" oder „vor Ort und
Fern" gewählt sein.

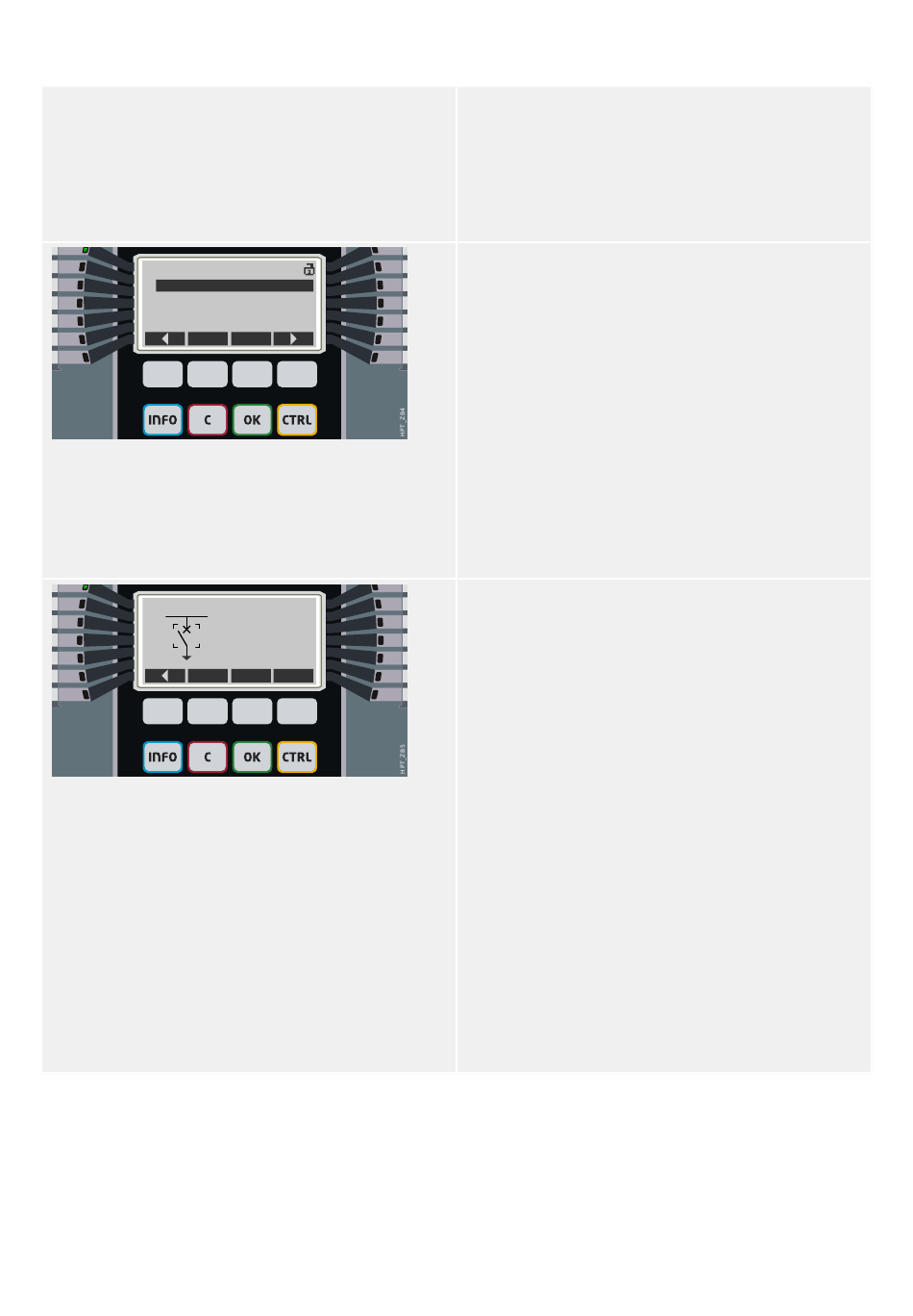

Über den Softkey „SG" erreicht man eine Liste
aller implementierten Betriebsmittel.
(HighPROTEC-Geräte der Typen »MC...
« unterstützen bis zu 6 Betriebsmittel. Geräte
der Typen »MR...« unterstützen 1
Betriebsmittel.)
Nachdem das zu betätigende Betriebsmittel
ausgewählt ist, erreicht man über den Softkey
„ ▶" (Enter) ein Menü mit Parametern speziell
für dieses ausgewählte Betriebsmittel. Hier
können z. B. Schaltzeiten,
Stellungmeldekontakte, externe Schaltbefehle
und Verriegelungsbedingung konfiguriert
werden.
Über den Softkey „ ▶" (Enter) erreicht man ein
erweitertes Abzweigsteuerbild (nachdem das
Passwort für den Zugriffsbereich „Strg-
Lv1" eingegeben worden ist); hier ist nun ein
Betriebsmittel durch kleine Ecken markiert und
dadurch als „ausgewählt" gekennzeichnet. Falls
mehrere Betriebsmittel unterstützt werden, ist
außerdem der Softkey „Ausw" sichtbar, über
den (zyklisch durchrotierend) ein anderes
Betriebsmittel angewählt werden kann.
Wenn die Schalthoheit lokales Schalten erlaubt,
sind außerdem Softkeys „AUS" und/oder
„EIN" sichtbar; über diese können nun
Schaltbefehle angestoßen werden.
(Bei korrekter Verdrahtung und Konfiguration
der Stellungsmeldekontakte „weiß" das MRI4
natürlich, ob das gewählte Betriebsmittel
gerade geschlossen oder geöffnet ist, und
somit ist nur einer dieser beiden Softkeys
sichtbar: Wenn also zum Beispiel das gewählte
Betriebsmittel geöffnet ist, ist auch nur
„EIN" sichtbar.)
MRI4 MRI4-3.7-DE-MAN
