2 Hardware
2.10.2 Konfigurierung der Digitalen Eingänge
Funktionalität

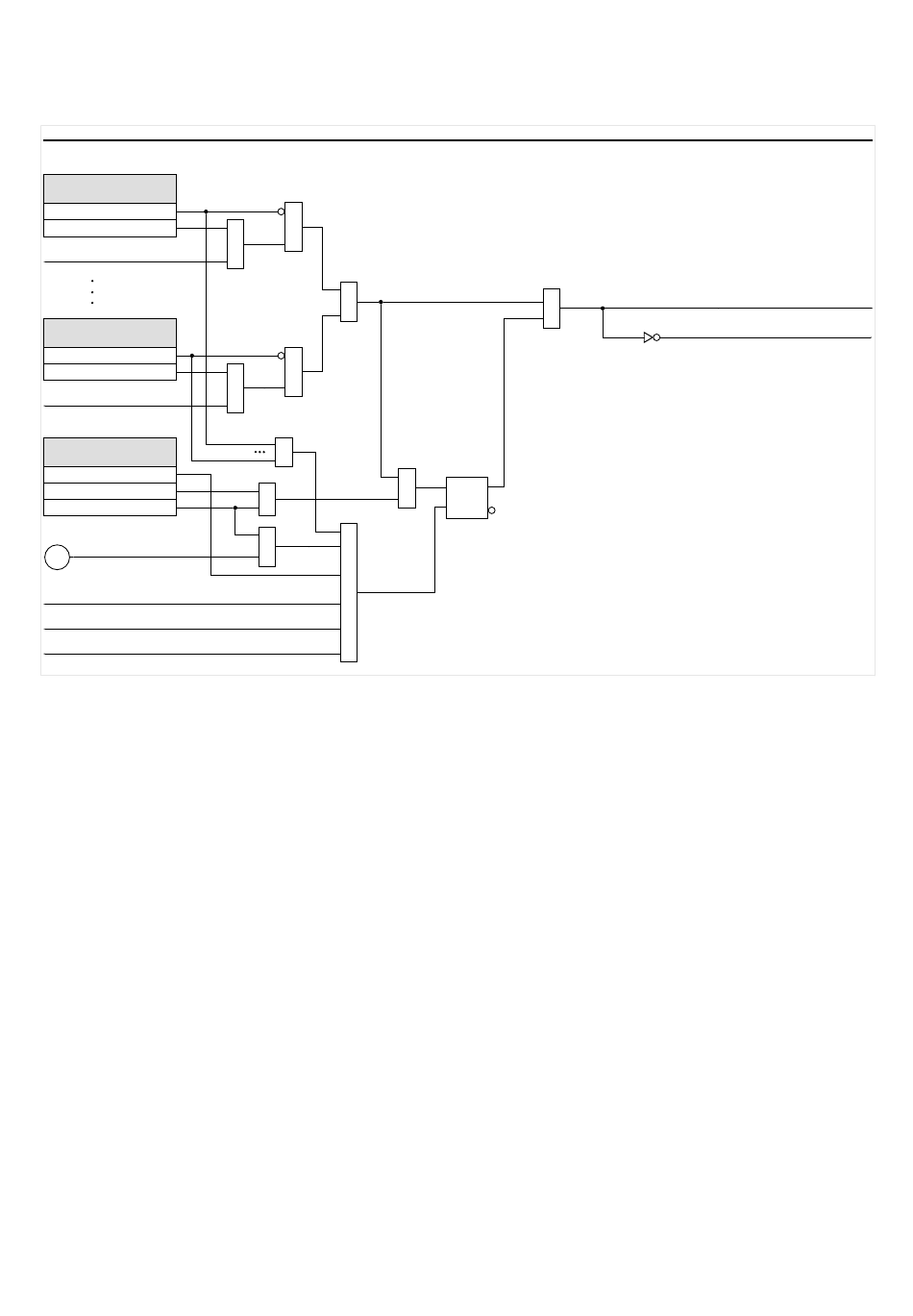

LEDs
LED = LEDs Gruppe A, ...
LED .
Rangierung 1
keine Rangierung
1..n, Rangierliste
LED . Invertierung 1
LED .
Rangierung 5
keine Rangierung
1..n, Rangierliste
LED . Invertierung 5
LED .
Selbsthaltung
inaktiv
aktiv
aktiv, Quit. bei Alarm
Schutz . Alarm
50
Quittierung (-HMI)
Quittierung (1..n, Rangierliste)
Quittierung AuslBef (Leittechnik)

Die System-OK-LED

Während des Bootvorganges blinkt die System-OK-LED grün. Nach Abschluss des
Bootvorganges leuchtet die System OK LED dauerhaft grün. Dadurch wird signalisiert,
dass der Schutz »aktiv« ist. Sie finden im Kapitel Selbstüberwachung und im
Troubleshooting Guide weitere Informationen zu den Blinkcodes der System OK LED.
Die System-OK-LED ist nicht konfigurierbar.
2.10.2
Konfigurierung der Digitalen Eingänge
Für jeden digitalen Eingang sind folgende Parameter zu setzen:
• »Nennspannung« — Nennspannung (Schaltschwelle) des Digitalen Einganges.
• »Entprellzeit 1...n« — Erst nach Ablauf der Entprellzeit übernimmt der digitale
Eingang einen Zustandswechsel.
• »Invertierung 1...n« — Optionale Invertierung des Eingangssignals.
132
&
=1
≥1
&
=1
&
≥1
≥1
&
≥1
&
S1
1
R
1
MRI4
LED_Y02
LED . LED aktiv Farbe
LED . LED inaktiv Farbe
MRI4-3.7-DE-MAN
