1.2.1.2 Bestell-Codes für Kommunikationsprotokolle
1.2.1.2 Bestell-Codes für Kommunikationsprotokolle

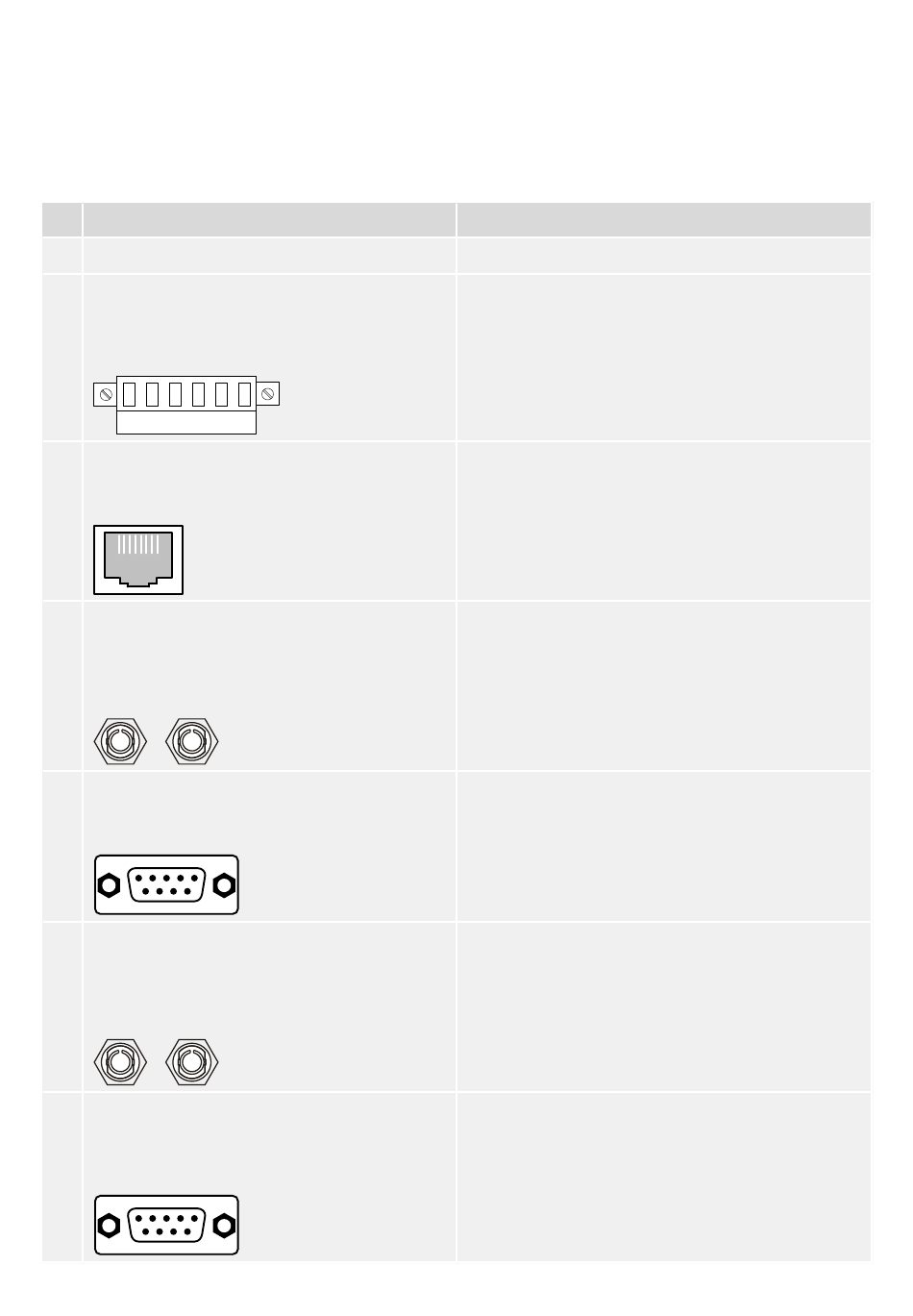

Die folgende Tabelle führt alle „Leittechnikprotokolle" des Bestellschlüssels (siehe
„1.2.1 Bestellschlüssel") auf sowie die mit dieser Bestelloption jeweils verfügbaren
Schnittstellen und Kommunikationsprotokolle.
# Schnittstelle
A ―
B RS485 / Klemmen
╚═▷ „2.8.1 Modbus® RTU/ IEC
60870-5-103 über RS485"
1 2 3 4 5
C Ethernet 100 MB / RJ45
╚═▷ „2.6.1 Ethernet – RJ45"
D Lichtwellenleiter / ST-Stecker
╚═▷ „2.8.2 Profibus DP/ Modbus® RTU /
IEC 60870-5-103 über LWL "
RxD TxD
E RS485 / D-SUB
╚═▷ „2.8.3 Profibus DP über D-SUB"
F Lichtwellenleiter / ST-Stecker
╚═▷ „2.8.2 Profibus DP/ Modbus® RTU /
IEC 60870-5-103 über LWL "
RxD TxD
G RS485 / D-SUB
╚═▷ „2.8.4 Modbus® RTU / IEC
60870-5-103 über D-SUB"
32
6
Verfügbare Kommunikationsprotokolle
Ohne Protokoll
Modbus RTU, IEC 60870‑5‑103, DNP3.0 RTU
╚═▷ „3.7.2 Modbus®"
╚═▷ „3.6 IEC60870-5-103"
╚═▷ „3.5 DNP3"
Modbus TCP, DNP3.0 TCP/UDP, IEC 60870‑5‑104
╚═▷ „3.7.2 Modbus®"
╚═▷ „3.5 DNP3"
╚═▷ „3.7.1 IEC 60870‑5‑104"
Profibus-DP
╚═▷ „3.3 Profibus"
Profibus-DP
╚═▷ „3.3 Profibus"
Modbus RTU, IEC 60870‑5‑103, DNP3.0 RTU
╚═▷ „3.7.2 Modbus®"
╚═▷ „3.6 IEC60870-5-103"
╚═▷ „3.5 DNP3"
Modbus RTU, IEC 60870‑5‑103, DNP3.0 RTU
╚═▷ „3.7.2 Modbus®"
╚═▷ „3.6 IEC60870-5-103"
╚═▷ „3.5 DNP3"
