2 Hardware
2.3.1 DI8-X Netzteil und Digitale Eingänge

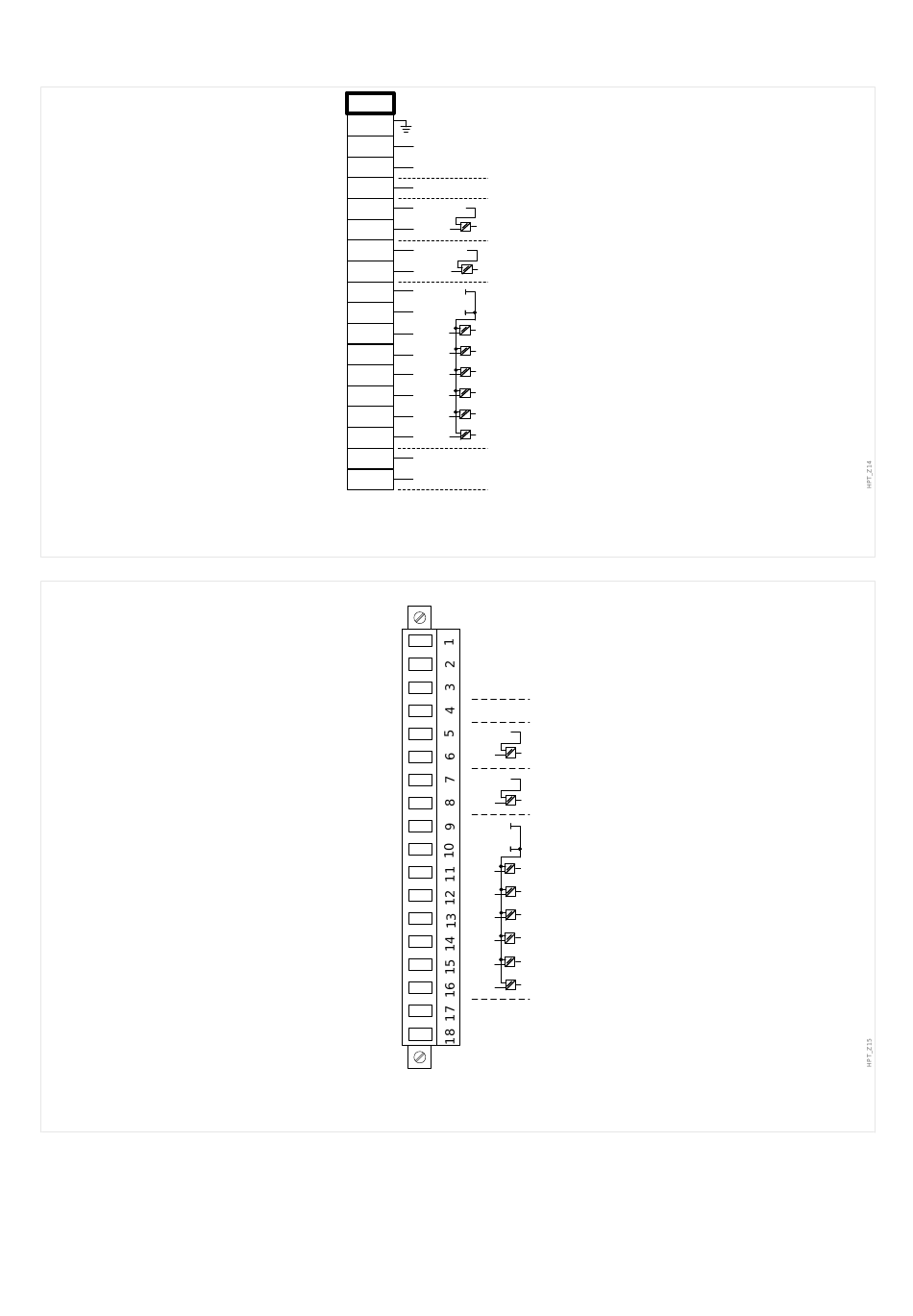

Abb. 9:

Klemmenbelegung

Abb. 10:

Elektromechanische Zuordnung

Diese Baugruppe beinhaltet:
• Ein Weitbereichsnetzteil
• 6 digitale Eingänge gewurzelt
90
X?.
1
Funktionserde
2
L+ Hilfsspg.
3
L-
4
n.c.
5
COM1
6
DI1
7
COM2
8
DI2
9
COM3
10
COM
11
DI3
12
DI4
13
DI5
14
DI6
15
DI7
16
DI8
17
-
18
-
DI-8P X
Funktionserde
L+
Hilfsspg.
L-
n.c.
COM1
DI1
COM2
DI2
COM3
COM3
DI3
DI4
DI5
DI6
DI7
DI8
-
-
MRI4 MRI4-3.7-DE-MAN
