2.8.1 Modbus® RTU/ IEC 60870-5-103 über RS485
2.8.1
Modbus® RTU/ IEC 60870-5-103 über RS485
Stellen Sie die korrekten Anzugsmomente sicher.

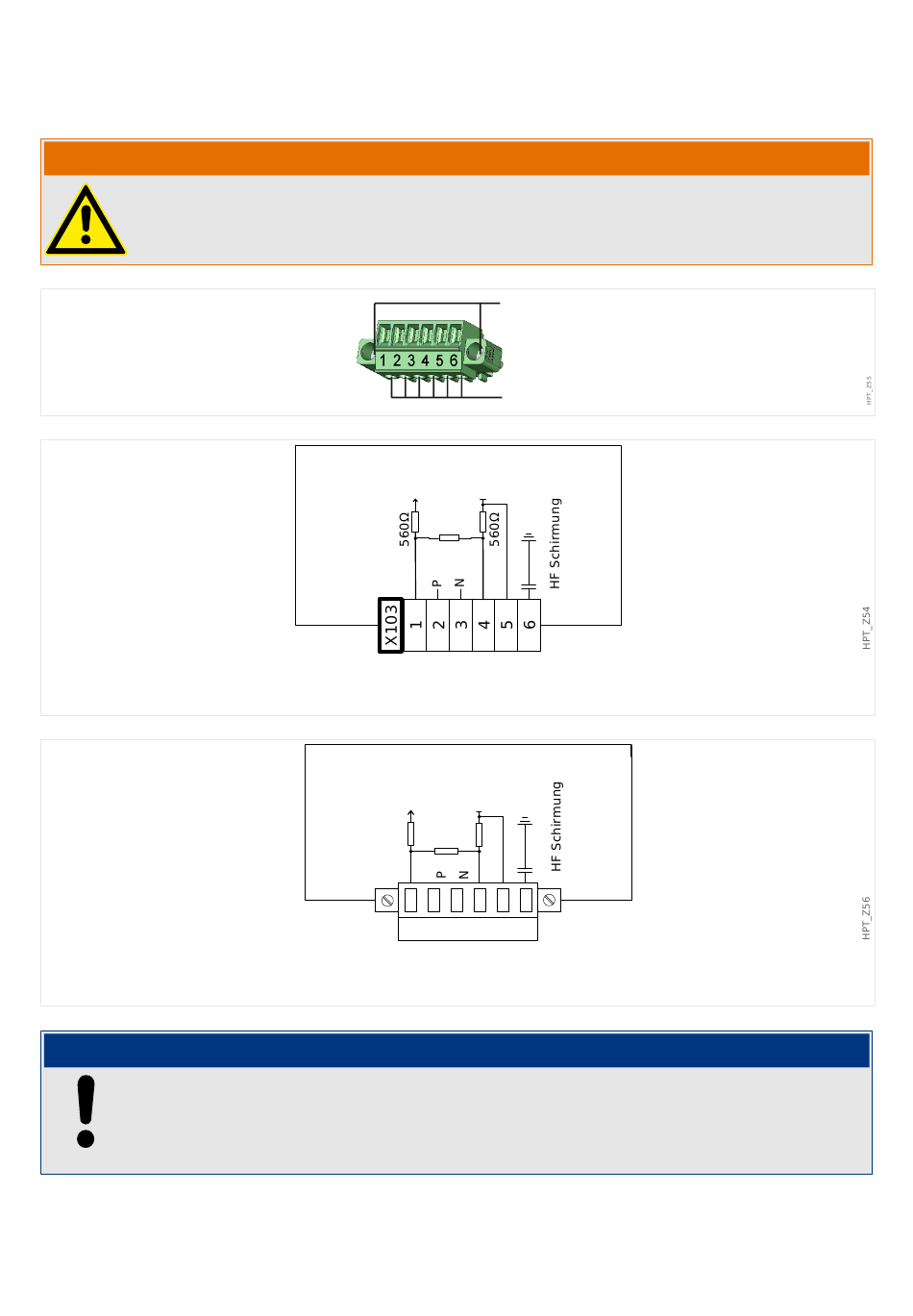

Abb. 30:
Klemmenbelegung
Abb. 31:
Elektromechanische Zuordnung
Das Modbus® / IEC 60870‑5‑103-Kommunikationskabel muss geschirmt sein. Der Schirm
ist an der Erdungsschraube auf der Geräterückseite zu befestigen.
Die Kommunikation ist halbduplex.
120
WARNUNG!
Schutzgerät
+5V
120Ω
Schutzgerät
+5V
R1 = 560Ω
R1 R2
R2 = 120Ω
1
2
3
HINWEIS!
MRI4
0,3 Nm
2,65 lb⋅in
0,23 Nm
2,03 lb⋅in
GND
GND
R1
4 5
6
MRI4-3.7-DE-MAN
