2 Hardware
2.1 Maßzeichnungen
Die in diesem Abschnitt gezeigte 3-Seiten-Ansicht ist exklusiv gültig für Geräte mit 8-
Tasten auf der Gerätefront. (INFO-Taste, C-Taste, OK-Taste, CTRL-Taste und 4 Softkeys).

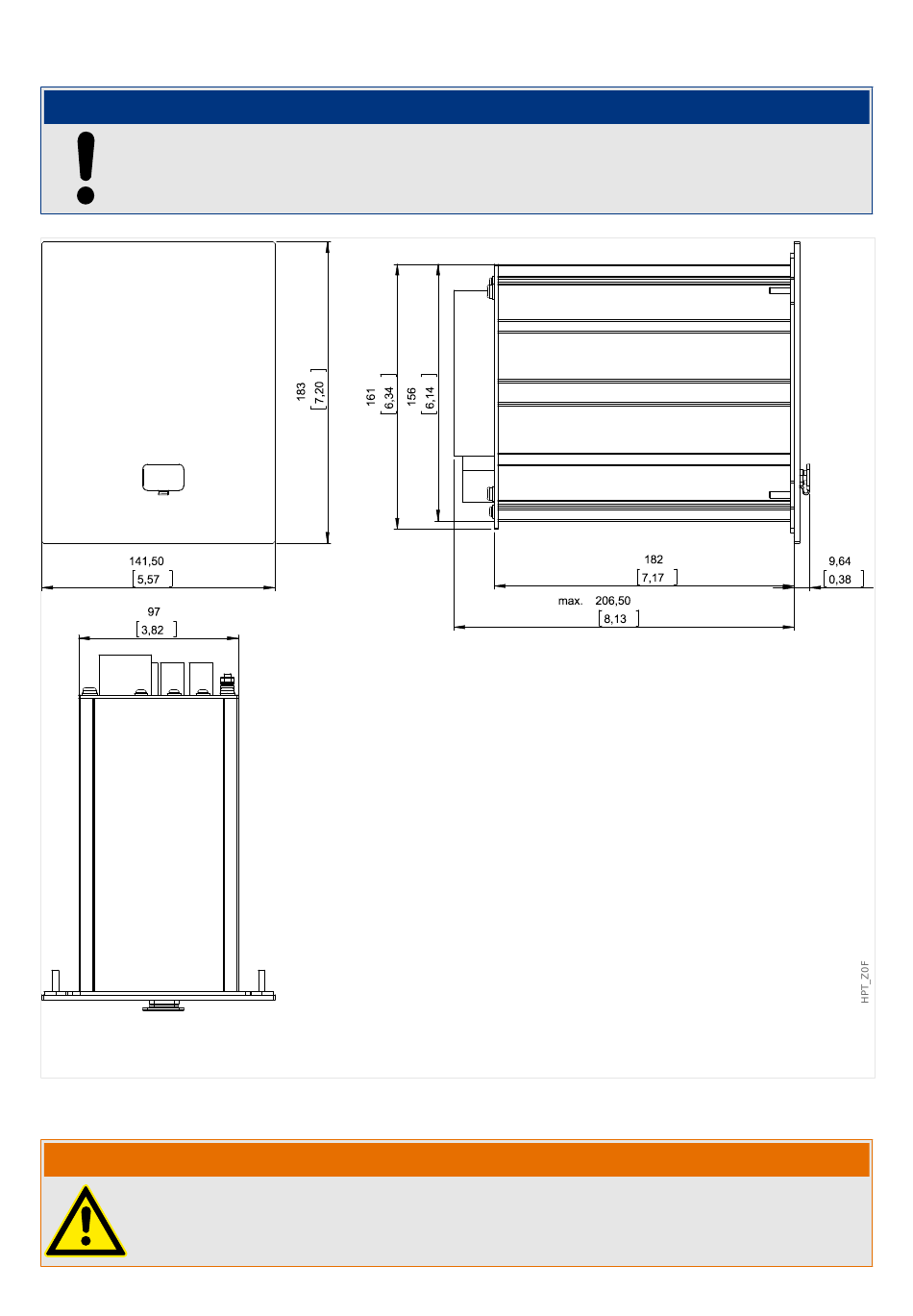

Abb. 5: 3-Seiten-Ansicht B1-Gehäuse. (Alle Angaben in mm, Maße in eckigen Klammern in Zoll.)
Montagebild – Türausschnitt
Auch bei ausgeschalteter Hilfsspannung können an den Geräteanschlüssen gefährliche
Spannungen auftreten.
