2.8.3 Profibus DP über D-SUB

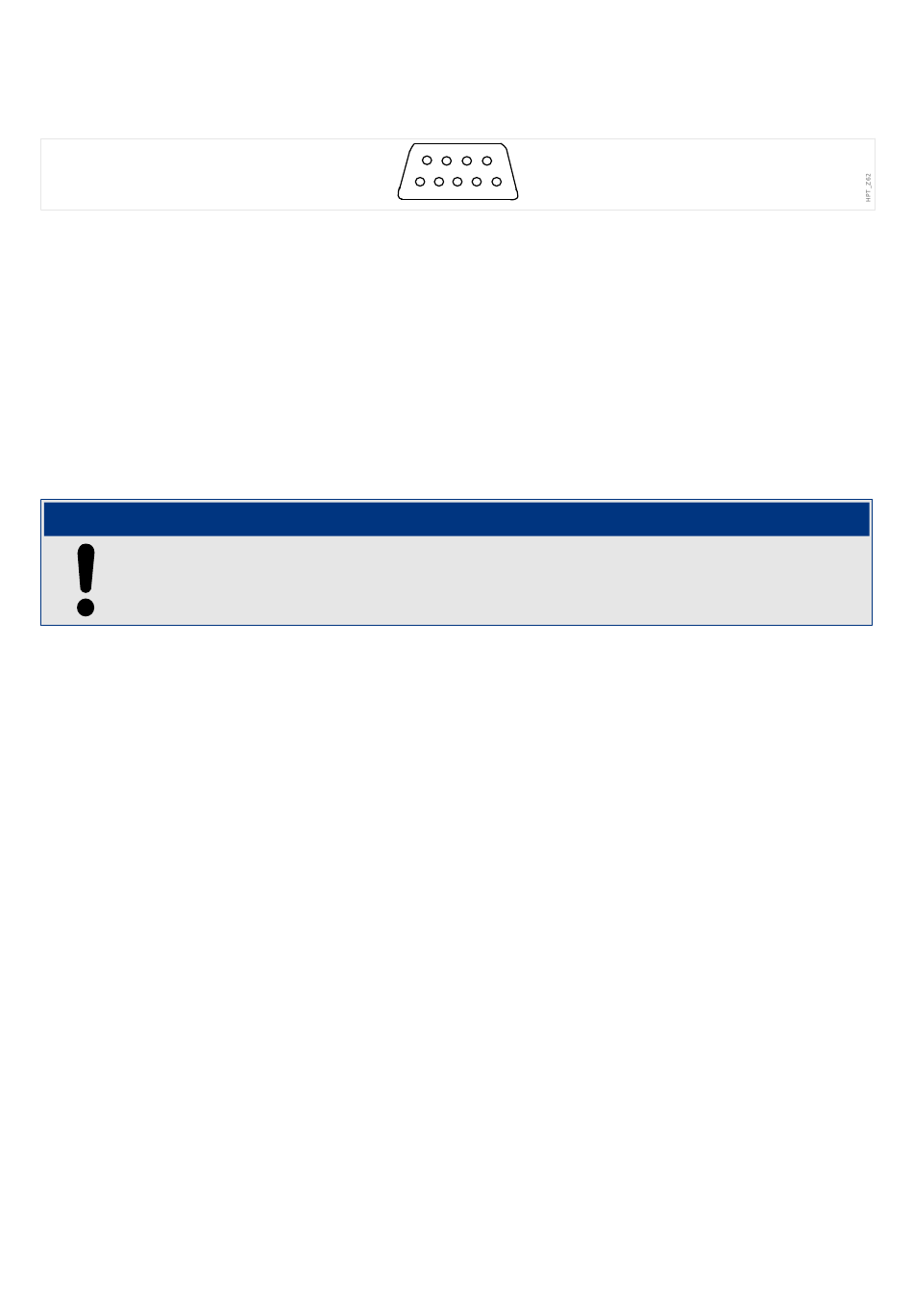

D-SUB Belegung - Buchse
• 1: Erdung/Leitungsschirmung
• 3: RxD TxD - P: High-Pegel
• 4: RTS-signal
• 5: DGND: Ground, neg. Potenzial der Versorgungsspannung
• 6: VP: pos. Potenzial der Versorgungsspannung
• 8: RxD TxD - N: Low-Pegel
Das Kommunikationskabel muss geschirmt sein. Der Schirm ist an der Erdungsschraube
auf der Geräterückseite zu befestigen.
MRI4-3.7-DE-MAN
6
9
1 5
HINWEIS!
