Seg HighPROTEC MRI4 Handbuch Seite 121

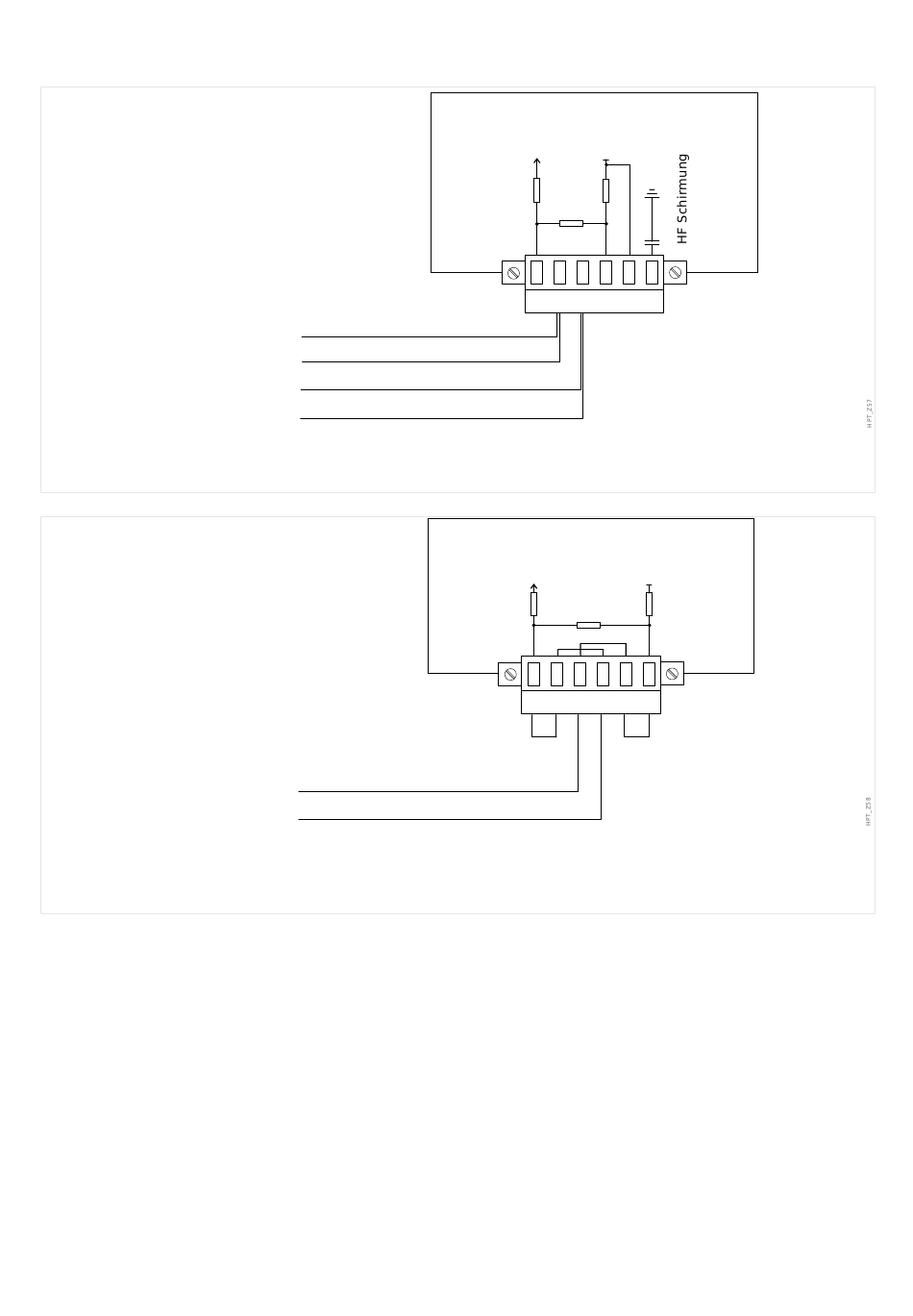

Abb. 32: Verdrahtungsbeispiel, Gerät in der Mitte des Busses
Abb. 33: Verdrahtungsbeispiel, Gerät am Ende des Busses. (Setzen von Brücken zum Aktivieren
des integrierten Abschlusswiderstandes.)
MRI4-3.7-DE-MAN
Schutzgerät
P
P*
N*
N
Schutzgerät
N
P
MRI4
2.8.1 Modbus® RTU/ IEC 60870-5-103 über RS485
+5V
GND
R1 = 560Ω
R1 R1
R2 = 120Ω
R2
1 2 3 4 5
+5V GND
R1 = 560Ω
R1
R2
R2 = 120Ω
1 2 3 4 5
