10 Inbetriebnahme
10.3.5 Fehlersimulator*
10.3.5 Fehlersimulator*
* = Nicht in allen Geräten verfügbar.
Zur Inbetriebnahmeunterstützung und Fehleranalyse verfügt das Gerät über die
Möglichkeit, Messgrößen bzw. Messwerte zu simulieren.
Nachdem der Fehlersimulator über die Einstellung [Projektierung] »Modus« =
„verwenden" aktiviert wurde, befindet sich diese Funktionalität im Menüzweig [Service /
Test (Schutz gesperrt) / Sgen].

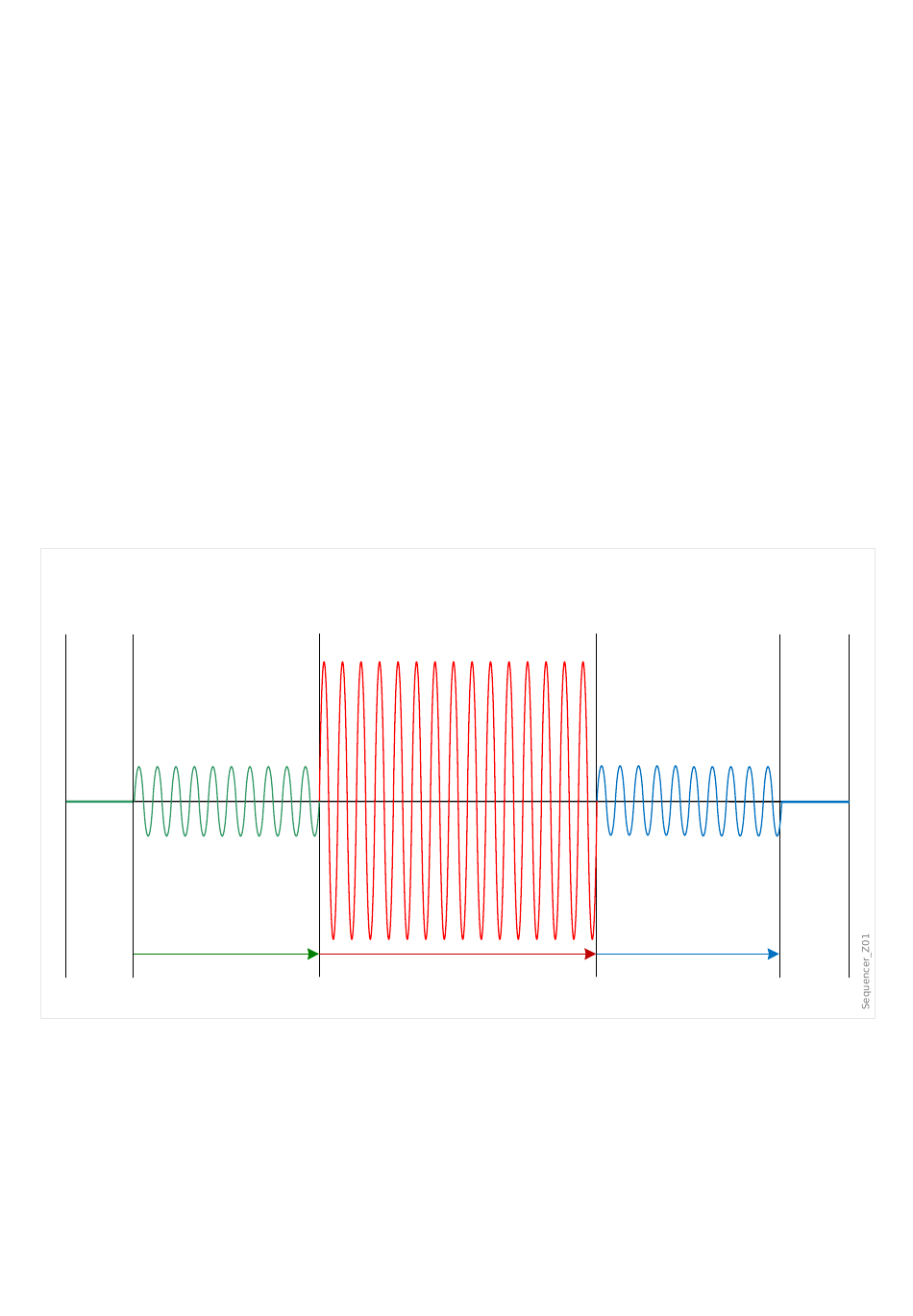

Der Simulationszyklus besteht aus drei Sequenzen:
• Simulation vor dem Fehler (Vorlauf),
• Simulation des Fehlers,
• Simulation nach dem Fehler (Nachlauf).
Außerdem werden sowohl vor der Vorlaufsequenz und nach der Nachlaufsequenz für die
Dauer von jeweils circa 100 ms alle Schutzfunktionen deaktiviert. Dies ist erforderlich, um
die Schutzmodule mitsamt zugehörigen Filtern rückzusetzen und auf einen sauberen
Zustand neu zu initialisieren.
prä
Vorlauf
~100 ms
Die Zyklen werden durch den Störschreiber und Ereignisrekorder wie folgt aufgezeichnet:
• 0 – Normalbetrieb (ohne Fehlersimulator)
• 1 – Vorlauf
• 2 – Fehlersimulation
• 3 – Nachlauf
• 4 – Rücksetz- / Initialisierungssequenz
