Seg HighPROTEC MRI4 Handbuch Seite 314

5 Steuerung / Schaltgeräte-Manager
5.2 Konfiguration der Schaltgeräte
Im Auslösebefehlsmanager wird ebenfalls festgelegt, ob der Auslösebefehl selbsthaltend
sein soll. (Siehe hierzu auch den Abschnitt „Selbsthaltung" weiter unten,
„Selbsthaltung".) Darüber hinaus kann eine Mindesthaltezeit für das Aus-Kommando
festgelegt werden.
SG[x] . Ausl LS
name =Name des Moduls, dass den Auslösebefehl ausgibt
SG[x] .
AUS Bef1
keine Rangierung
name . AuslBef
15a
SG[x] .
AUS Befn
keine Rangierung
15a name . AuslBef
SG[x] .
Selbsthaltung
inaktiv
aktiv
Quittierung (-HMI)
Quittierung (1..n, Rangierliste)
Quittierung AuslBef (Leittechnik)
(Manuelles Schalten)
SG . Res AuslBef Z

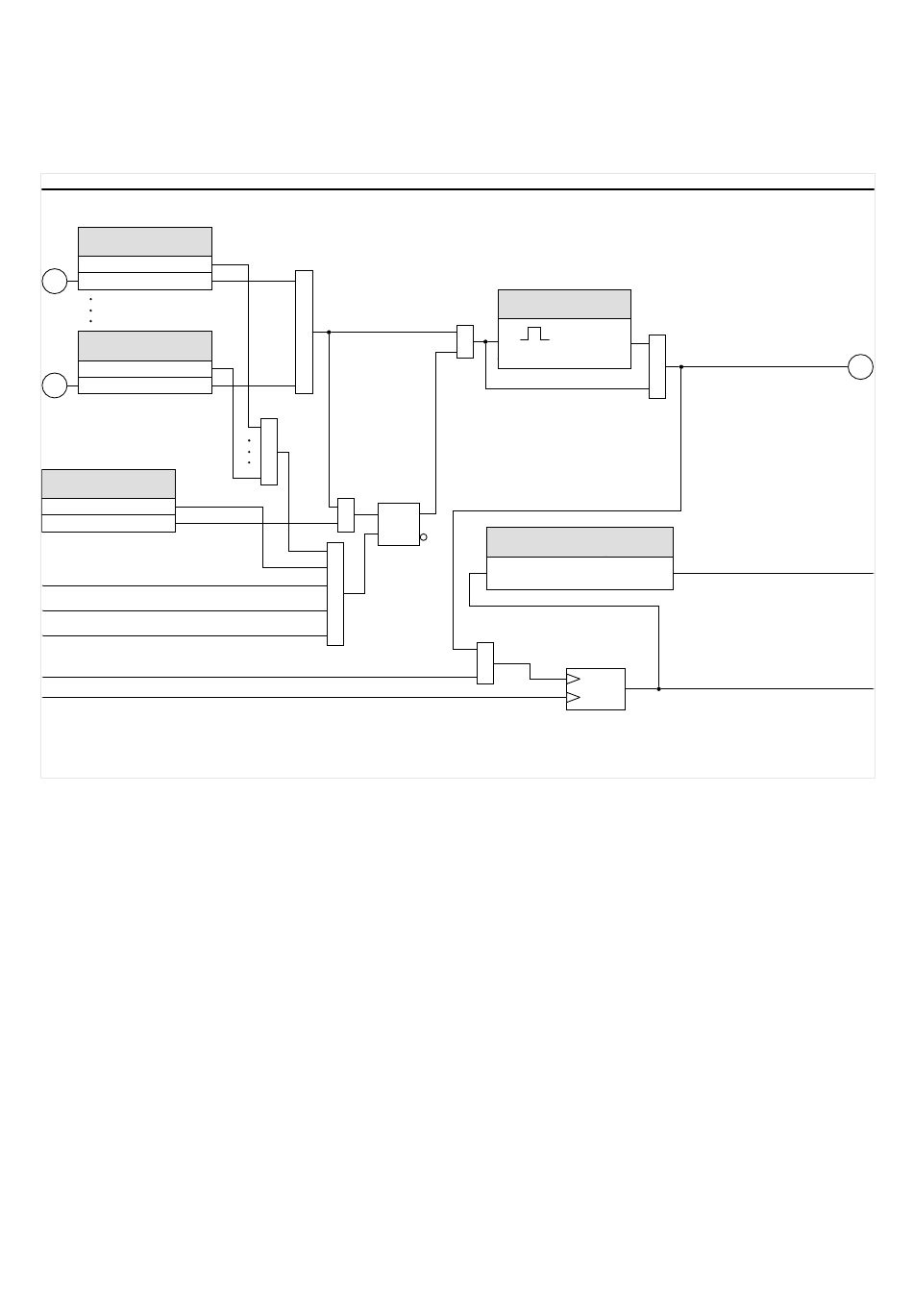

Abb. 90: Leistungsschalter Management.
Anmerkung: In diesem Logikdiagramm steht „SG[x]" für „Schaltgerät Nummer x"; die
genaue Schaltgerätebezeichnung wird allerdings über das Abzweigsteuerbild (Single-Line-
Diagramm) festgelegt. (Siehe auch
Selbsthaltung
Wenn ein Auslösebefehl als selbsthaltend konfiguriert ist (»Selbsthaltung« = "aktiv"), wird
er aktiv bleiben, bis er irgendwann quittiert wird. (Siehe „Quittierungen",
Quittierungen").
Ein gehaltener Auslösebefehl wird erst zurückgenommen, nachdem alle darauf rangierten
Schutz-Auslösebefehle zurückgefallen sind; dann gibt es die folgenden
Rücksetzmöglichkeiten
• Über ein Quittierung, entweder durch den Anwender an der Bedieneinheit, oder über
die SCADA,
• Rücksetzung durch dasjenige Signal, das auf den Parameter »Quit AuslBef« rangiert
wurde.
• Über die Einstellung »Selbsthaltung« = „inaktiv" wird die Selbsthaltung nachträglich
deaktiviert.
314
≥1
&
&
S 1
R 1
≥1
╚═▷ „Abzweigsteuerbild (Single
siehe╚═▷ „1.5 Quittierungen".
SG[x] .
t-AuslBef
≥1
1
t
◄
SG[x] .
Anz Schaltsp Alarm
Anzahl der Schaltspiele
≥ Einstellwert
◄
≥1
Zähler
+
R
MRI4
╚═▷
Switchgear_Y11
≥1
SG[x] . Ausl LS
Anz Schaltsp Alarm
Anzahl der Schaltspiele
Line)".)
╚═▷ „1.5
MRI4-3.7-DE-MAN
11
SG[x] .
SG[x] .
