Seg HighPROTEC MRI4 Handbuch Seite 107

L1 L2
I̲ L 1
I̲ L 2
Kabelumbauwandler:
Misst den
Erdstrom (Summe
der
Phasenströme).
Eignet sich für
die Messung von
Erdströmen in
isolierten und
gelöschten
Netzen. Der
Schirm ist durch
den Wandler zurückzuführen.

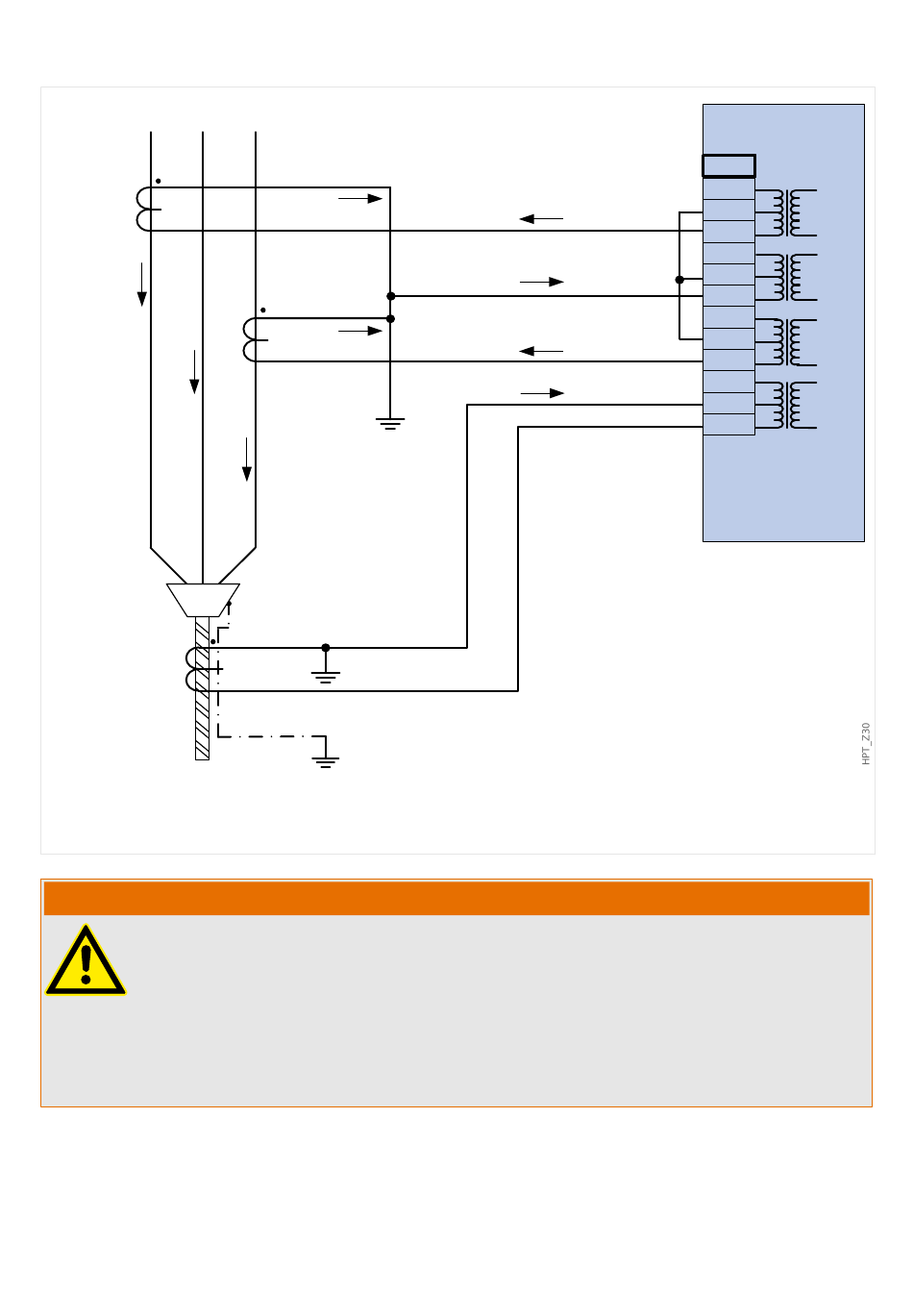

Abb. 23: Zweiphasiger Stromwandleranschluss in V-Schaltung; In sekundär = 5 A.
Erdstromerfassung über Kabelumbauwandler; IEn sekundär = 5 A.
Die Schirmung am aufgetrennten Ende der Leitung muss durch den Kabelumbauwandler
geführt und auf der Kabelseite geerdet werden.
• Bei dieser Anschlussart ist IE err nicht zu verwenden, sondern stattdessen IE gem.
• Der gemessene Strom IL2 ist bei unsymmetrischen Bedingungen nicht gültig.
Deswegen können unter Umständen Schutzfunktionen, die IL2 (oder von IL2
abgeleitete Größen , z. B. I1, I2) verwenden, fehlerhaft arbeiten.
MRI4-3.7-DE-MAN
L3
I̲ L 1'
I̲ L 3'
I̲ L 3
I̲ L 1'
I̲ L 2'
I̲ L 3'
I̲ E '
IE gem = IE
WARNUNG!
MRI4
2.5.3.2 Stromwandler Anschlussbeispiele
X?.
1A
1
5A
2
N
3
1A
4
5A
5
N
6
1A
7
5A
8
N
9
1A
10
5A
11
N
12
2 Hardware
IL1
IL2
IL3
IE
107
