Dieses Modul gibt nur ein Meldesignal aus.
Um im Fall einer Kalten Last Einfluss auf das Auslöseverhalten des Stromschutzes
nehmen zu können, müssen Sie das Ausgangssignal „KLA.Freigegeben" auf einen
Adaptiven Parametersatz rangieren. Siehe Kapitel Parameter / Adaptive Parametersätze.
In den Adaptiven Parametersätzen sind die Parametermodifikationen entsprechend des
gewünschten Auslöseverhaltes des Stromschutzes zu setzen.
Es ist wichtig, die Bedeutung der beiden Timer verstanden zu haben.
t Last Aus (Ansprechverzögerung): Nach Ablauf dieses Timers gilt die Last als nicht mehr
diversifiziert, die Last ist kalt.
t Max Block (Rückfallverzögerung): Nachdem die Startbedingung erfüllt wurde (z.B. wenn
der Leistungsschalter manuell eingeschaltet wurde) wird das Signal KLA.freigegeben
noch für diese Zeit aufrecht erhalten. Das bedeutet, für die Dauer dieser Zeit können die
Auslöseschwellen des Überstromzeitschutzes über Adaptive Parameter unempfindlicher
geschaltet werden. (Siehe Kapitel Parameter).
Dieser Hinweis gilt nur für Geräte mit Steuerfunktion! Für diese Schutzfunktion ist es
erforderlich, dass ihr ein Schaltgerät (Leistungsschalter) zugeordnet (rangiert) wird.
Es dürfen nur Schaltgeräte (Leistungsschalter) zugeordnet werden, deren
Wandlermesswerte vom Schutzgerät auch erfasst werden.
1
Hiko EIN
0
1
KLA . erkannt
0
1
Kalte Last
0

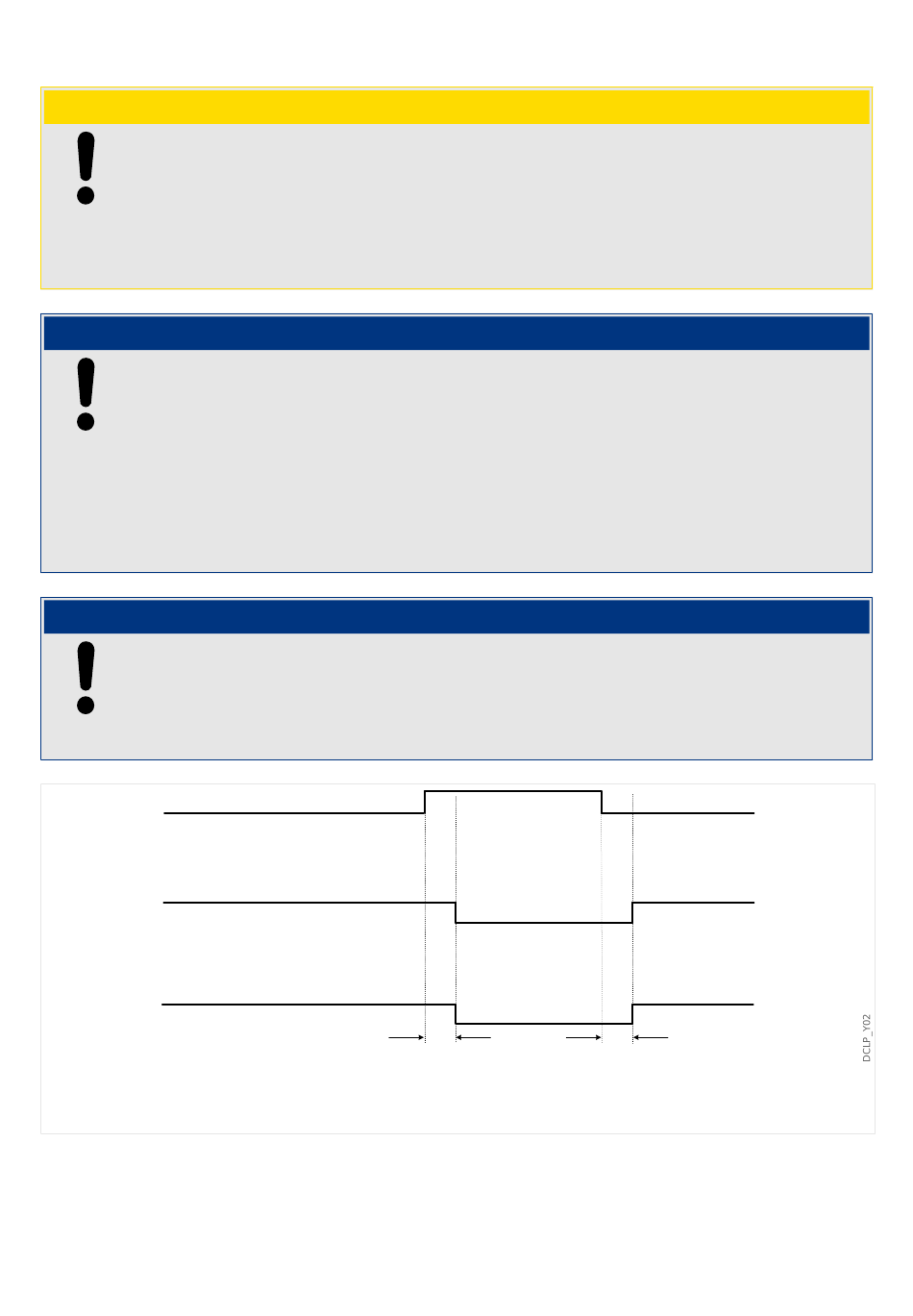

Abb. 81: Example Mode: Breaker Position.
