2 Installation und Inbetriebnahme
2.5.9 Anschlüsse an der Computereinheit
2.5.9 Anschlüsse an der Computereinheit
Übersicht über die Computereinheit

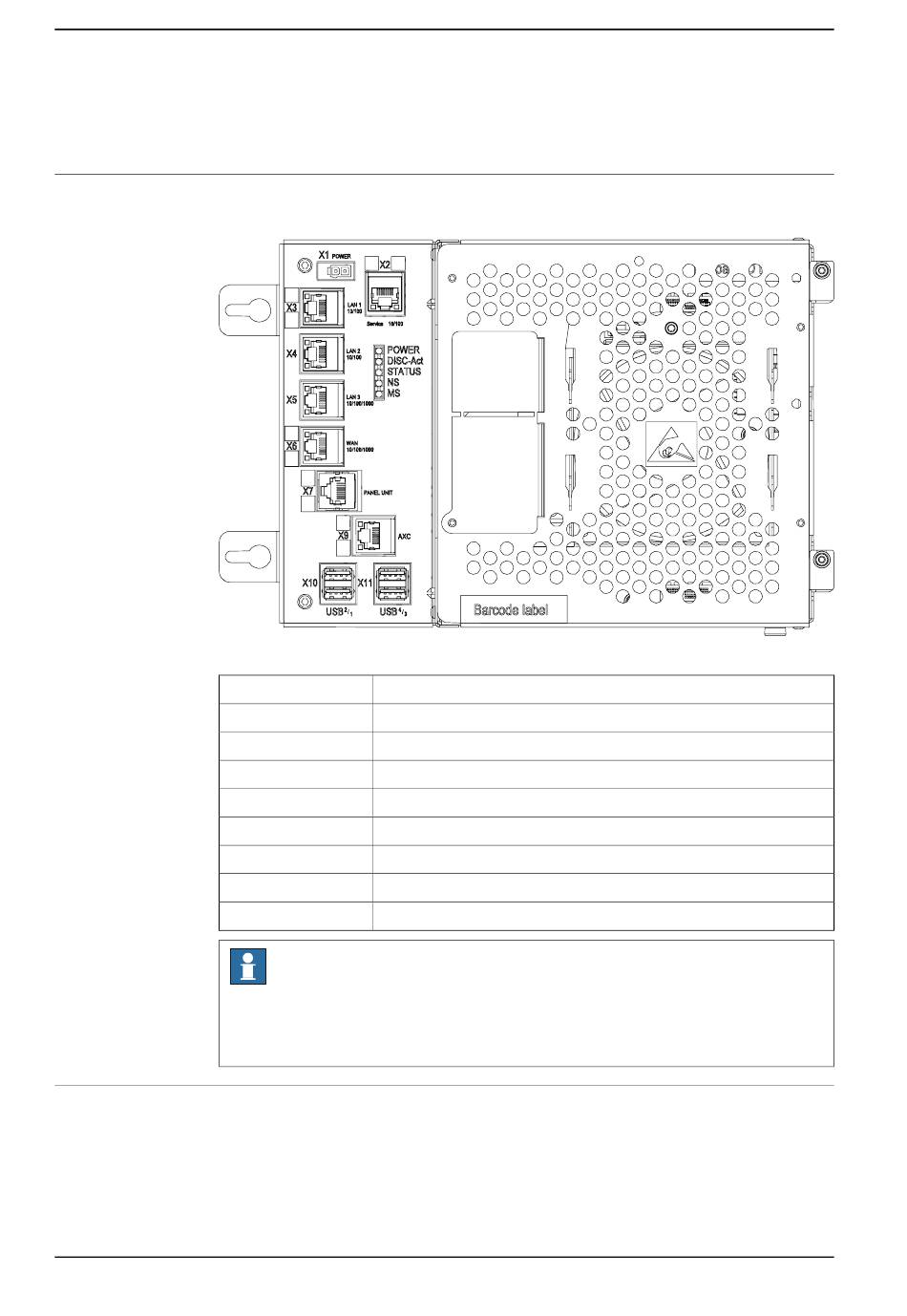

Die nachfolgende Abbildung zeigt eine Übersicht über die Computereinheit.
xx1300000608
X1
X2 (gelb)
X3 (grün)
X4
X5
X6
X7 (blau)
X9 (rot)
X10, X11
Serviceporttest, Mitte
Der Service-Port ist für Servicetechniker und Programmierer gedacht, die direkt
mit einem PC eine Verbindung zur Steuerung erstellen.
Fortsetzung auf nächster Seite
82
Stromversorgung
Service (Anschluss von PC).
LAN1 (Anschluss von FlexPendant).
LAN2 (Anschluss von auf Ethernet-basierenden Optionen).
LAN3 (Anschluss von auf Ethernet basierenden Optionen).
WAN (Anschluss an Betriebs-WAN).
Sicherheitsplatine
Achscomputer
USB-Ports (4 Ports)
Hinweis
Es wird nicht unterstützt, mehrere Ports des Hauptrechners (X2-X6) mit dem
gleichen externen Switch zu verbinden, außer eine statische VLAN Trennung
des externen Switches wird angelegt.
© Copyright 2007-2021 ABB. Alle Rechte vorbehalten.
Produkthandbuch - IRC5 Panel Mounted Controller
3HAC047137-003 Revision: R
