2.5.8 Anschließen eines FlexPendant

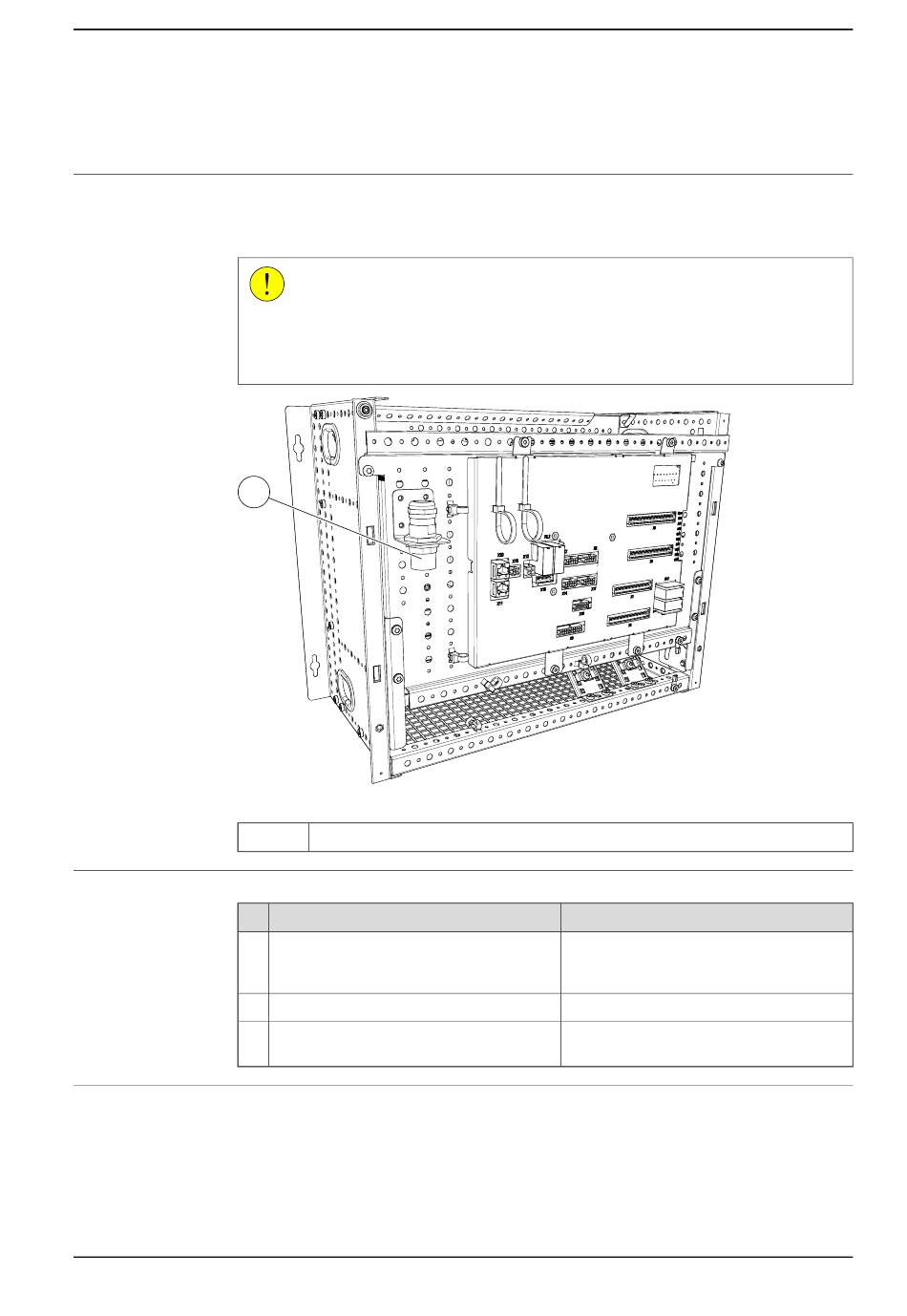

Position des FlexPendant-Anschlusses
Der FlexPendant Anschluss der Einbausteuerung (Panel Mounted Controller)
befindet sich an der Vorderseite der Steuerung.
xx1300001947
A
Anschließen eines FlexPendant
1
2
3
Handhabung der FlexPendant-Kabel
FlexPendant-Kabel dürfen bei Hand mit einem minimalen Biegeradius des 10-fachen
Kabeldurchmessers aufgerollt werden. Das gilt auch für das Verlängerungskabel.
Ist das Kabel zum Beispiel 9,5 mm, darf es mit dem Radius 95 mm gerollt werden.
Verlängerungskabel dürfen nicht in Ketten verwendet werden.
Produkthandbuch - IRC5 Panel Mounted Controller
3HAC047137-003 Revision: R
VORSICHT
Überprüfen Sie den Steckverbinder immer auf Schmutz und Beschädigung, bevor
Sie ihn an die Steuerung anschließen. Reinigen oder ersetzen Sie beschädigte
Teile.
A
FlexPendant-Steckverbinder
Aktion
Suchen Sie die FlexPendant-Anschluss-
buchse an der Steuerung oder dem Bedi-
enfeld.
Schließen Sie das FlexPendant-Kabel an.
Drehen Sie den Verschlussring des
Steckers im Uhrzeigersinn fest.
© Copyright 2007-2021 ABB. Alle Rechte vorbehalten.
2 Installation und Inbetriebnahme
2.5.8 Anschließen eines FlexPendant
Information
Die Steuerung muss sich im Einrichtbetrieb
befinden.
