Bedien- und Programmieranleitung | Rexroth IndraLogic L40
04VRS
Signal-Zeit-Diagramm
Funktionsbeschreibung
6.11.15
IL_DPSlaveDiagListGet
Kurzberschreibung
Schnittstellenbeschreibung
Name
VAR_INPUT
Enable
Master
VAR_OUTPUT Done
Active
Error
ErrorID
ErrorIdent
SlaveDiagList

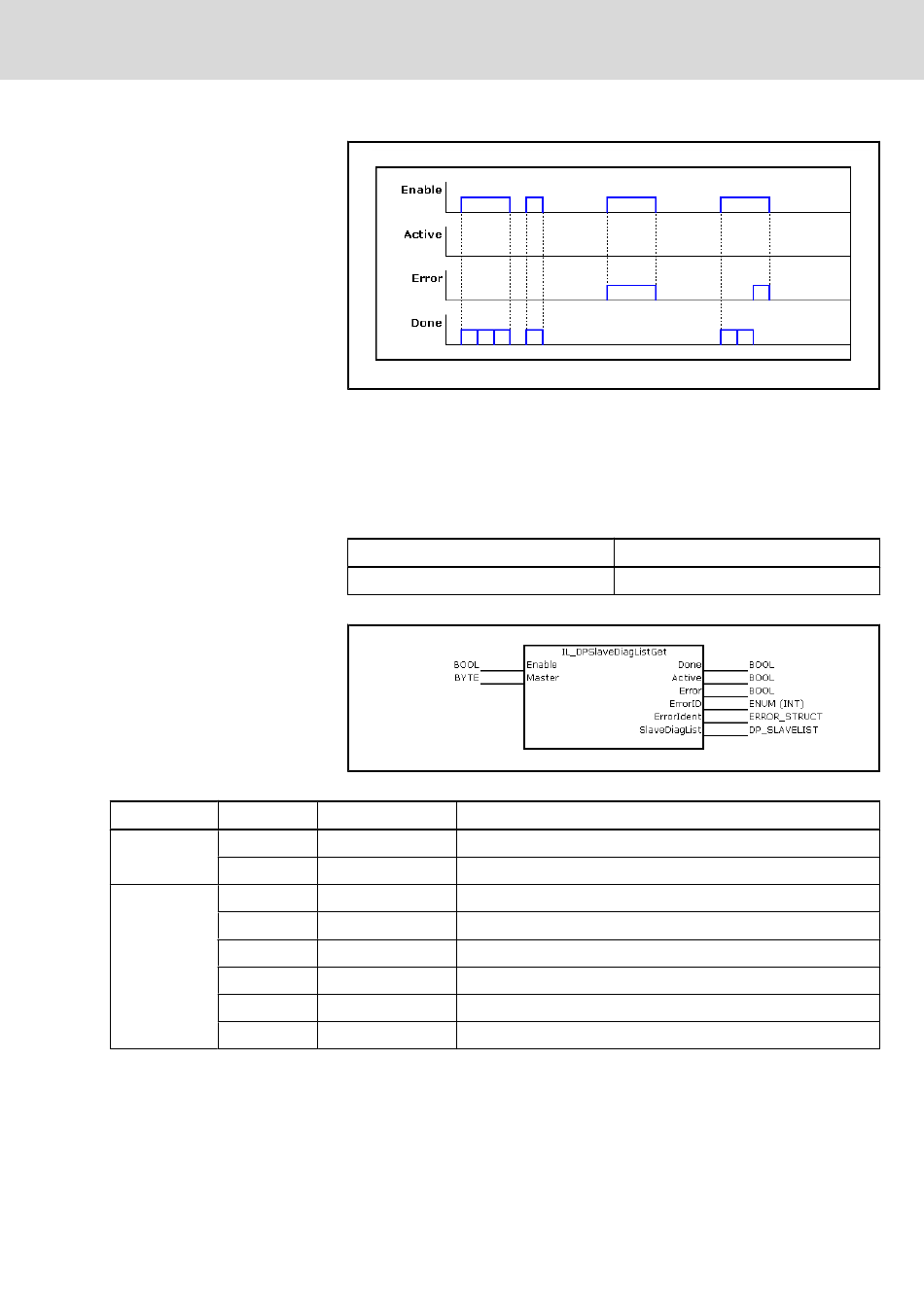

Abb.6-209:
Signal-Zeit-Diagramm IL_DPPrjSlaveGet
Für jeden projektierten Slave eines Masters wird ein Bit in der Bitliste gesetzt.
Die Funktion stützt sich auf die vorhandenen Konfigurationsdaten.
Der Funktionsbaustein "IL_DPSlaveDiagListGet" liefert die Liste der Slaves, die
eine Diagnose melden.
Bibliothek
RIL_ProfibusDP.lib
Abb.6-210:
Bibliothekszuordnung IL_DPSlaveDiagListGet
Abb.6-211:
Aufbau IL_DPSlaveDiagListGet
Typ
Beschreibung
BOOL
Funktionsfreigabe
BYTE
MasterID (siehe oben)
BOOL
Fertigmeldung (erfolgreich)
BOOL
Aktivitätsanzeige
BOOL
Fertigmeldung (nicht erfolgreich)
ERROR_CODE
Siehe
ERROR_STRUCT
Fehlerstruktur aus ErrorTable PB_DP_TABLE
DP_SLAVELIST
Bitliste mit gesetztem Bit für jeden Diagnose meldenden Slave
Abb.6-212:
Schnittstelle IL_DPSlaveDiagListGet
Electric Drives
and Controls
Bereich
RIL DPV1-Services
Kap. "ErrorID" auf Seite 174
| Bosch Rexroth AG
173/213
