Bibliotheken
Signal-Zeit-Diagramm

IL_InlineDiagModulPosi

Kurzbeschreibung
Schnittstellenbeschreibung
Name
VAR_INPUT Execute
ChkPosition
VAR_OUTPUT Done
Active
Position
Rexroth IndraLogic L40 04VRS | Bedien- und Programmieranlei‐
and Controls

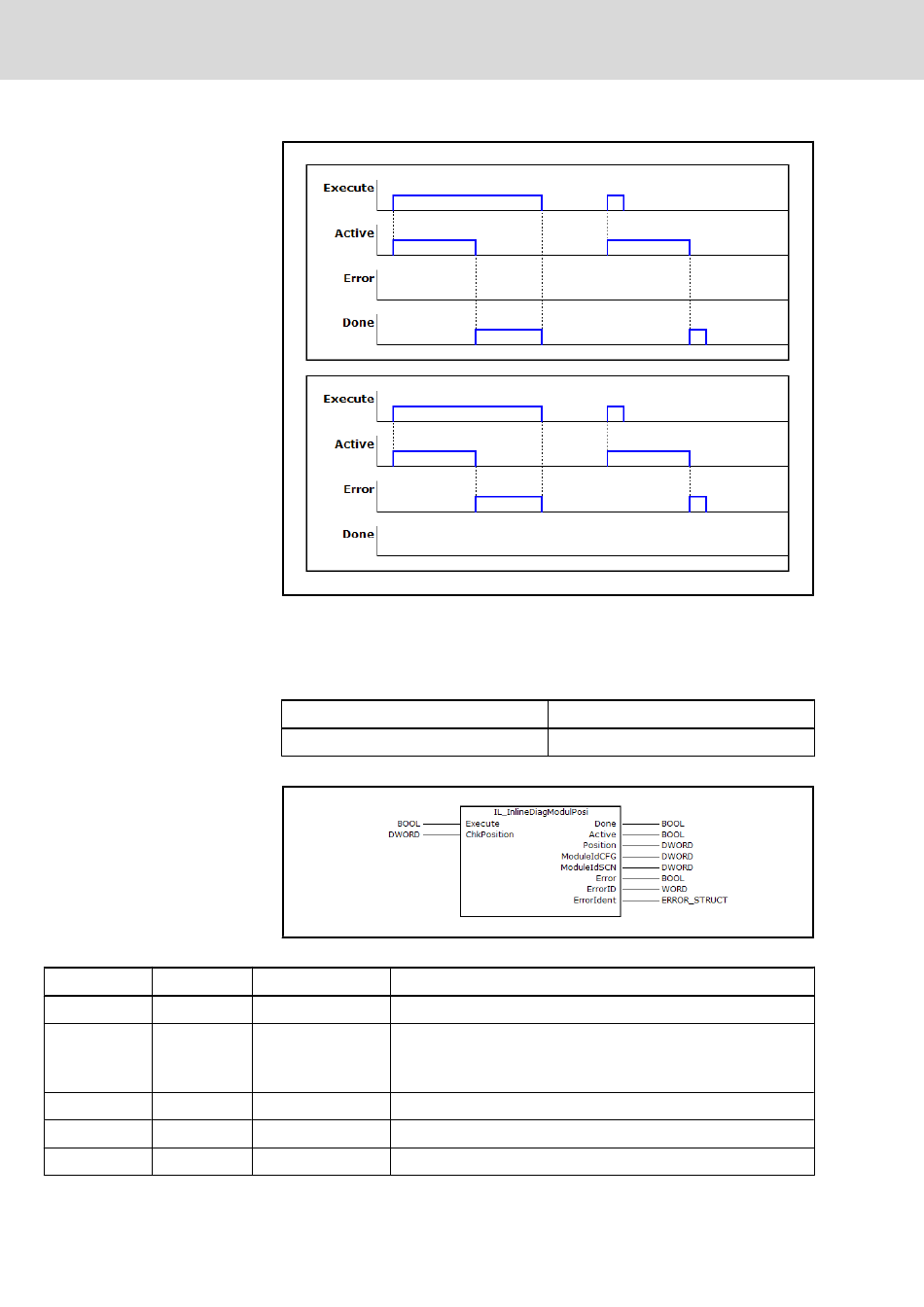

Abb.6-95: Signal-Zeit-Diagramm IL_InlineDiagCfgChk
Mit dem Funktionsbaustein "IL_InlineDiagModulPosi" wird ein Modul an einer
vorgegebenen Position auf Diagnose hingeprüft.
Bibliothek
RIL_Inline.library
Abb.6-96: Bibliothekszuordnung IL_InlineDiagModulPosi
Abb.6-97: IL_InlineDiagModulPosi
Typ Beschreibung
BOOL Aktivierung des Dienstes
zu checkende Position
DWORD
Angabe von "0" bewirkt die Ermittlung der nächsten fehlerbehafteten
Position
BOOL Fertigmeldung (erfolgreich)
BOOL Aktivitätsanzeige
DWORD gecheckte Position
Bereich
RIL Inline-Services
