Bedien- und Programmieranleitung | Rexroth IndraLogic L40
04VRS
Name
ModuleIdCFG WORD
ModuleIdSCN WORD
Error
ErrorID
ErrorIdent

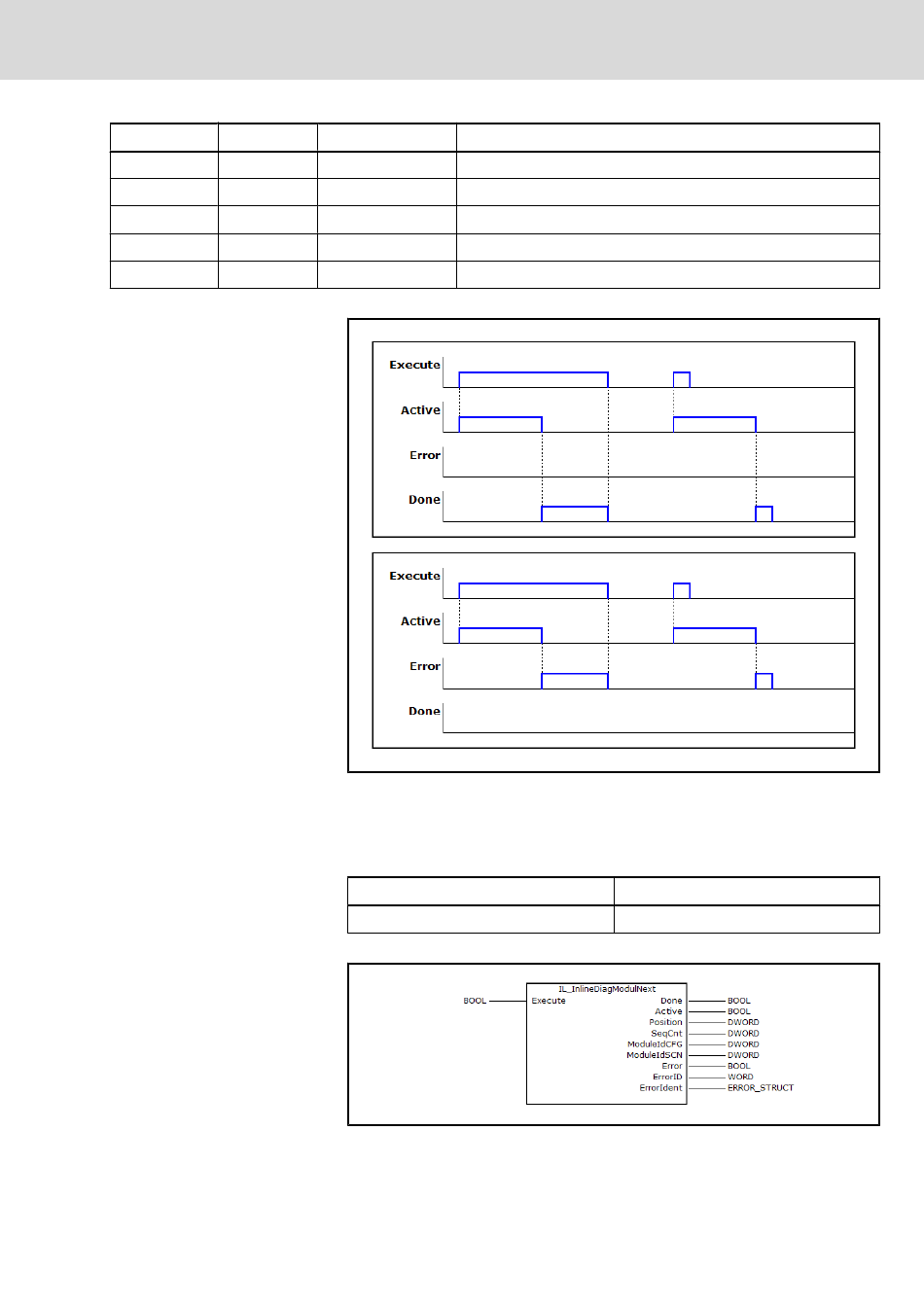

Signal-Zeit-Diagramm

IL_InlineDiagModulNext

Kurzbeschreibung
Schnittstellenbeschreibung
Typ Beschreibung
konfigurierte Modul-ID
gescannte Modul-ID
BOOL Fertigmeldung (nicht erfolgreich)
ERROR_CODE Siehe
ERROR_STRUCT Fehlerstruktur aus ErrorTable PB_DP_TABLE
Abb.6-98: Schnittstelle IL_InlineDiagModulPosi
Abb.6-99: Signal-Zeit-Diagramm IL_InlineDiagModulPosi
Mit dem Funktionsbaustein "IL_InlineDiagModulNext" wird der nächste Modul
mit Diagnoseanforderung ermittelt.
Bibliothek
RIL_Inline.library
Abb.6-100: Bibliothekszuordnung IL_InlineDiagModulNext
Abb.6-101: IL_InlineDiagModulNext
Electric Drives
and Controls
Kap. "ErrorID" auf Seite 174
Bereich
RIL Inline-Services
| Bosch Rexroth AG 135/213
Bibliotheken
