Bosch Rexroth IndraLogic L40 04VRS Bedienungs- Und Programmieranleitung Seite 58

48/213 Bosch Rexroth AG | Electric Drives
Projektieren und Programmieren
"Slave-Einstellungen"
Rexroth IndraLogic L40 04VRS | Bedien- und Programmieranlei‐
and Controls

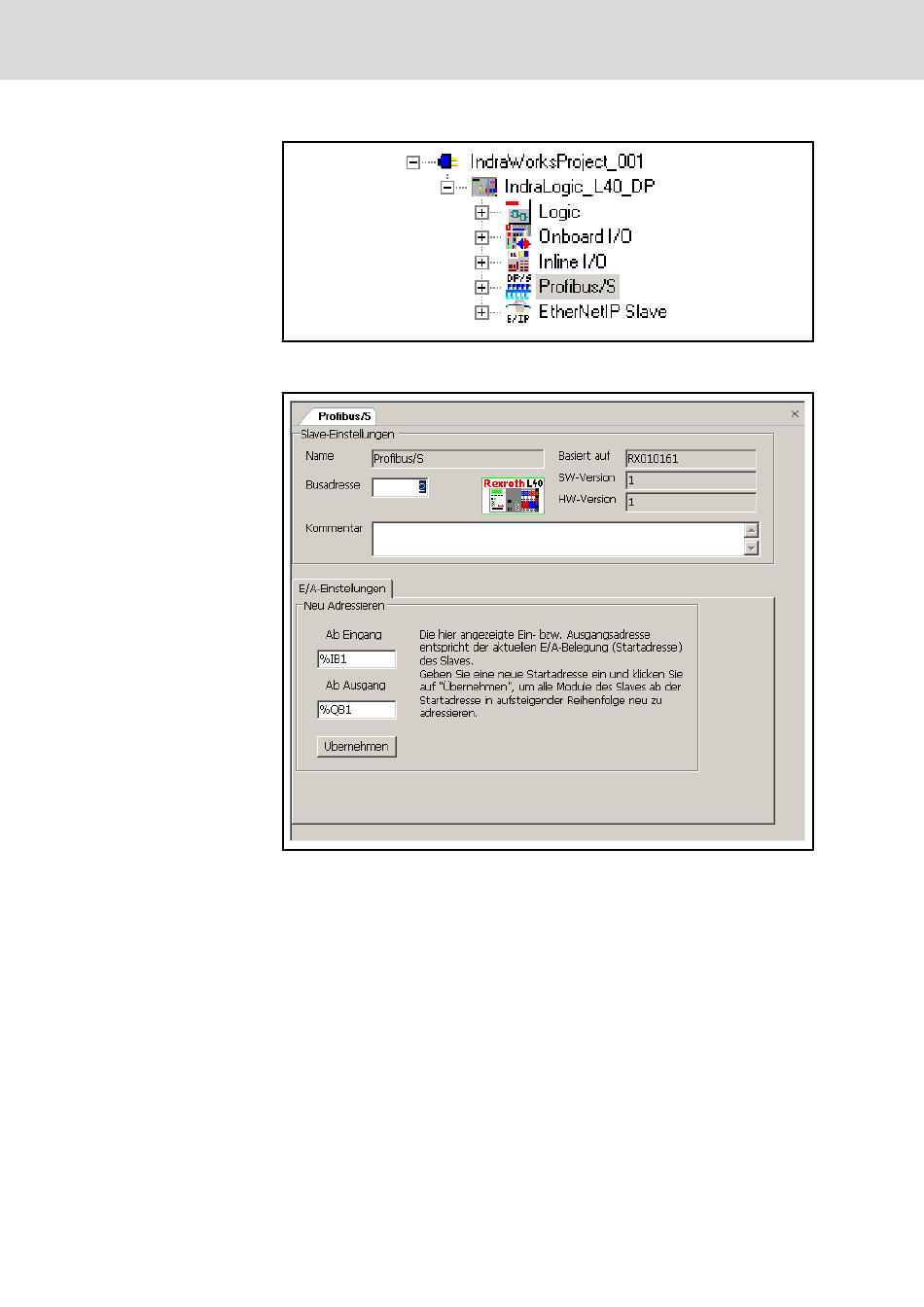

Abb.4-36: Objekt "Profibus/S"
Dadurch öffnet sich im Arbeitsbereich das folgende Fenster:
Abb.4-37: Fenster "Profibus/S"
Name: Interner Gerätename des Slaves
Busadresse: Busadresse des Slaves (FDL-Adresse: Fieldbus Data Link). Die
Adresse "2" wird automatisch eingetragen. Geben Sie hier ggf. eine andere
Adresse ein.
Beachten Sie folgende Einschränkungen bei der Adresswahl:
Adresse "0": reserviert für Projektierungsgeräte
Adresse "1": reserviert für den Profibus DP-Master
Die Busadresse erscheint auch im Projektexplorer, siehe
"Profibus DP-Slaves (Beispiel)" auf Seite
Basiert auf: Dateiname der zugrunde liegenden Ident-Nummer laut GSD-Datei.
SW-Version: Software-Version laut GSD-Datei.
HW-Version: Hardware-Version laut GSD-Datei.
Abb. 4-27
41.
tung
