Bibliotheken
Kodierung der Bitliste
Rexroth IndraLogic L40 04VRS | Bedien- und Programmieranlei‐
and Controls
SNE Slave nicht erreichbar.
Der Slave ist am Bus nicht erreichbar. Mögliche Ursachen:
● Slave nicht vorhanden
● Spannung am Slave ausgeschaltet
● Fehlerhafte Businstallation
● Physikalische Störungen
SKF Slave-Konfigurationsfehler.
Der Slave-Typ oder die E/A-Konfiguration des Slaves stimmt nicht mit den
projektierten Werten in der Feldbus-Konfigurationsdatei des Masters übe‐
rein.
DPS Slave meldet statische Diagnose.
Der Slave kann keine gültigen Nutzdaten zur Verfügung stellen. Die An‐
wendungsschicht des Slaves ist nicht bereit für den Datenaustausch mit
dem Master.
EXD Slave meldet erweiterte Diagnose.
Die erweiterte Diagnose ist Slave-spezifisch und aus der Beschreibung des
Slaves zu entnehmen. Mögliche Ursachen:
● Lastspannung fehlt/abgeschaltet (z. B. bei NOT-AUS)
● Kurzschluss an einem Ausgang
● Überlast
● Übertemperatur
● Leitungsbruch
SNB Slave ist nicht bereit.
Der Slave ist noch nicht bereit für den Datenaustausch, da er noch nicht
vollständig vom Master in Betrieb genommen wurde (Meldung aus der
Protokollschicht des Slaves).
SF Slave meldet sonstigen Fehler.

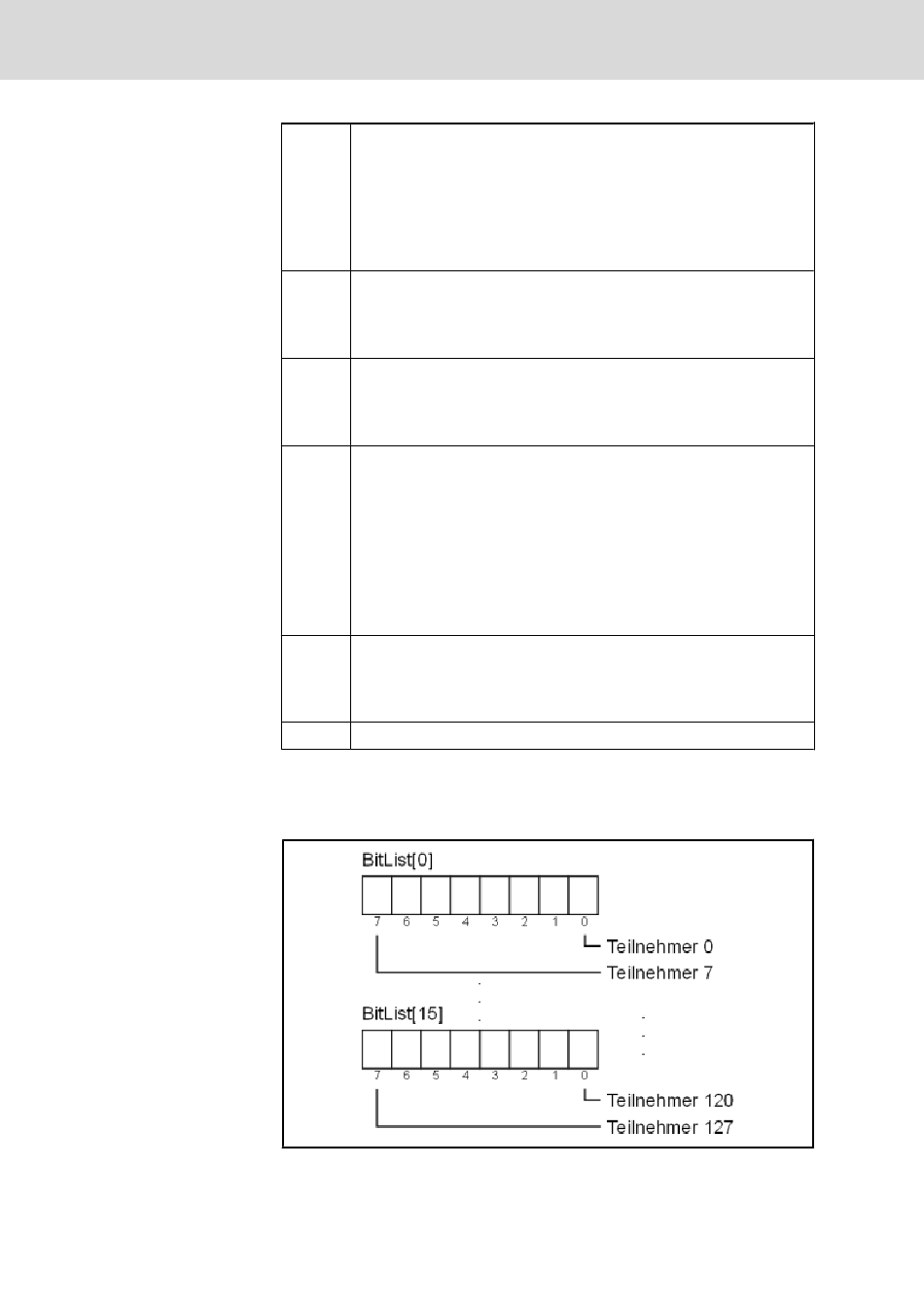

Abb.6-123: Klassifizierte Slave-Diagnose
Jedes Bit einer Bitliste ist einer Busadresse des Slaves (Profibus: FDL-Adres‐
se) zugeordnet. So ist z. B. das niederwertigste Bit im ersten Feldelement
(ARRAY[0]) dem Profibus-Teilnehmer mit der Adresse 0 zugeordnet:
Abb.6-124: Kodierung der Bitliste
