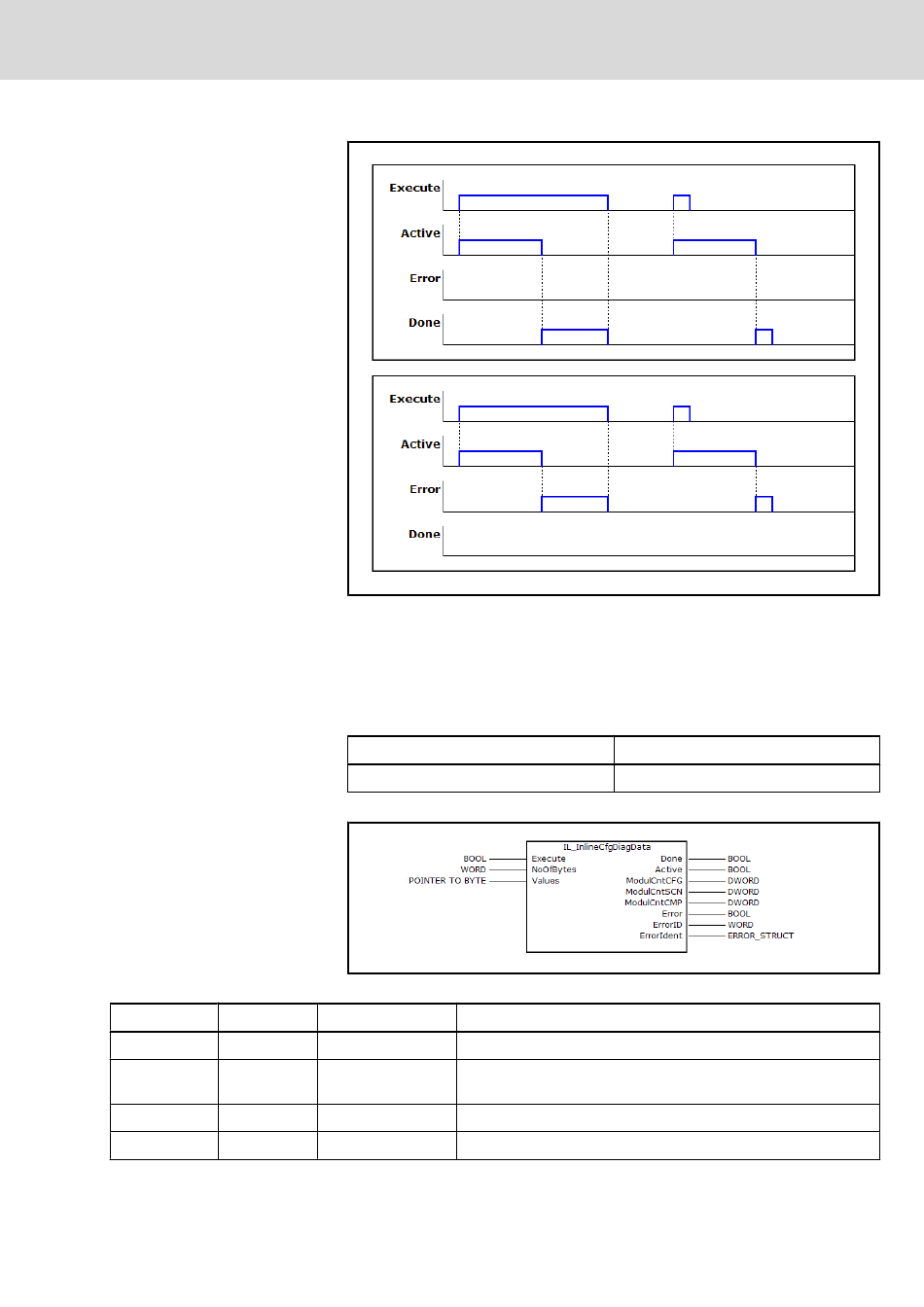

Signal-Zeit-Diagramm
IL_InlineCfgDiagData
Kurzbeschreibung
Schnittstellenbeschreibung
Name
VAR_INPUT
Execute
NoOfBytes
Values
VAR_OUTPUT Done
Abb.6-87:
Signal-Zeit-Diagramm IL_InlineDiagModulImage
Mit dem Funktionsbaustein "IL_InlineCfgDiagData" wird die Systemkonfigura‐
tion ermittelt. Die Rückgabeparameter geben die konfigurierten/gescannten/
verglichenen Module an. Ausserdem stehen die Modul-ID's der konfigurierten/
gescannten Module in einem Feld.
Bibliothek
RIL_Inline.library
Abb.6-88:
Bibliothekszuordnung IL_InlineCfgDiagData
Abb.6-89:
Bibliothekszuordnung IL_InlineCfgDiagData
Typ
Beschreibung
BOOL
Aktivierung des Dienstes
Maximale Länge der zu lesenden Daten; Anzahl der verfügbaren
BYTE
Bytes auf dem Pointer ‚Values'
POINTER TO BYTE Zeiger auf Konfigurationsdaten. s.Datentyp 1.3.1 CfgIdDesc
BOOL
Fertigmeldung (erfolgreich)
