Anzeige- und Bedienkomponenten
7.5.7
Diagnose
7.5.8
Variableneditor
Voraussetzungen
Rexroth IndraLogic L40 04VRS | Bedien- und Programmieranlei‐
and Controls

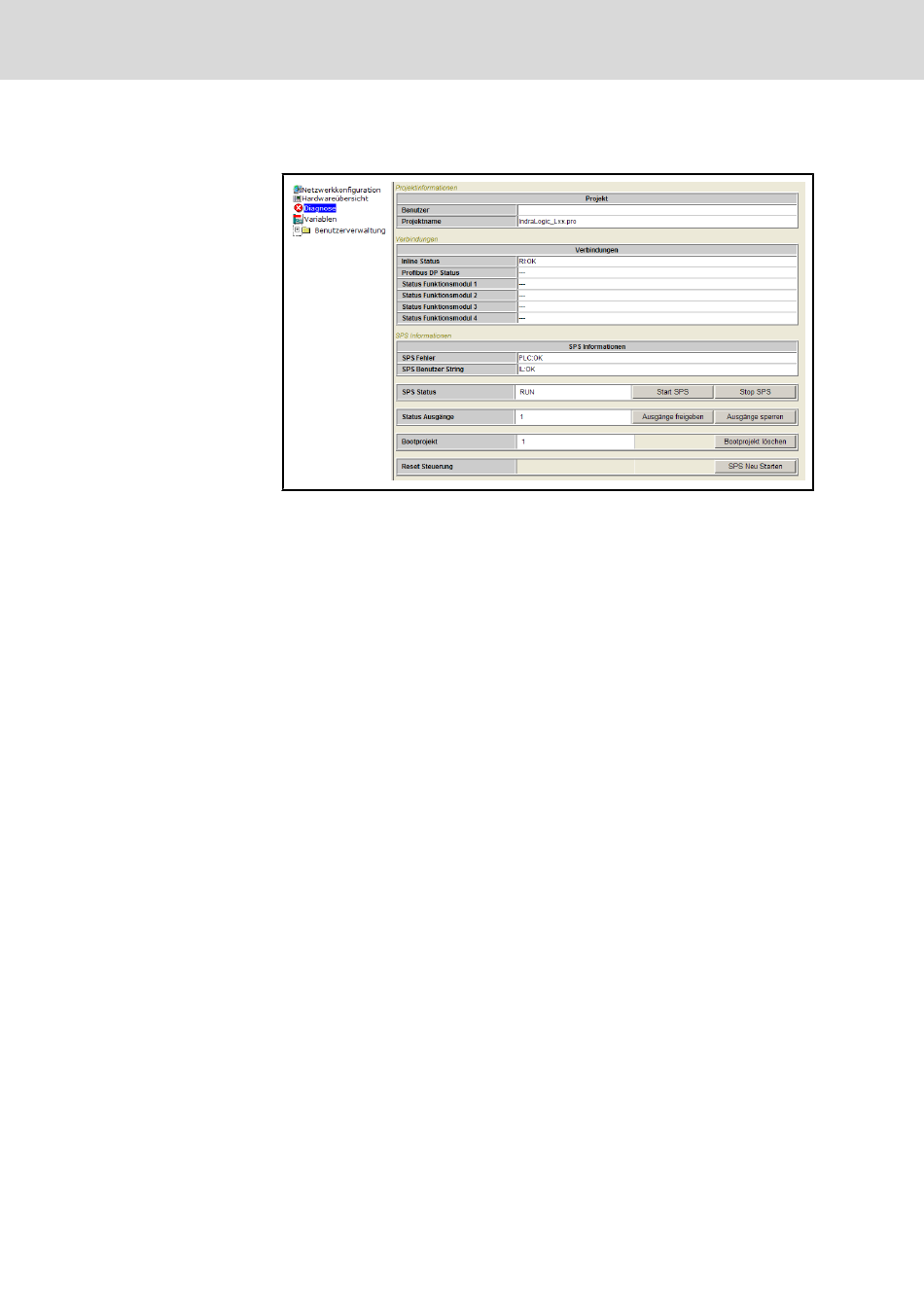

Abb.7-15:
Diagnoseüberischt im IndraControl Service Tool
Die Seite "Diagnose" zeigt Ihnen Informationen zum SPS-Projekt und bietet
einige SPS-Bedienfunktionen an. Folgende Informationen werden angezeigt:
Der Benutzer oder der Ersteller sowie den Projektname des aktuell in der
IndraControl geladenen Projektes.
Inlinestatus
Profibusstatus
Status der bestückten Funktionsmodule
Status der SPS
Anzeige des SPS-Benutzer-Strings
Folgende SPS-Bedienfunktionen stehen zur Verfügung, sofern die Rechte für
den aktuellen Nutzer freigeschaltet sind:
Das Starten und Stoppen der SPS
Das Freigeben und Sperren von Ausgängen
Das Löschen des Bootprojektes
Das Neustarten des SPS
Bevor Sie den Variableneditor einsetzen, müssen die folgenden Vorausset‐
zungen erfüllt sein.
Führen Sie einen Doppelklick auf "PLC_PRG" im Projektbaum Ihres Ge‐
rätes aus. Die IndraLogic-Programmierplattform öffnet sich.
Wählen Sie im Hauptmenü Projekt ▶ Optionen aus. Wählen Sie im Opti‐
onendialog die Kategorie "Symbolkonfiguration" aus. Setzen Sie ein Ha‐
cken bei "Symboleinträge erzeugen".
Betätigen Sie die Schaltfläche "Symbolfile konfigurieren...". Der Dialog
"Objektattribute setzen" öffnet sich. Wählen Sie die Variablen aus, die Sie
im Variableneditor editieren möchten. Setzen Sie anschließen einen Ha‐
cken bei "Variablen des Objekts ausgeben" (siehe
Objektattribute setzen" auf Seite
Bestätigen Sie Ihre Eingaben mit "OK".
Abb. 7-16 "Dialog
205).
