Kurzbeschreibung
Schnittstellenbeschreibung
Name
VAR_INPUT
Enable
Reset_Error
VAR_IN_OUT
Data_in
Data_out
TVar
VAR_OUTPUT
Active
Error
ErrorNo
VI-Composer
Fehlerbehandlung
6.3.3
VCP_PBS32_A4096
Kurzbeschreibung
●
VCP_PBS32_A4096
●
VCP_PBS32_A65536
Dieser Funktionsbaustein (FB) aktiviert das Profibus DP-Protokoll für die Klein‐
bedienterminals VCPxx. Zudem wird das E/A-Abbild der physikalischen Ad‐
ressen zwischen SPS und Bedienterminal übertragen.
Die Datenbreite der Datenübertragung beträgt 16 Byte. Die Größe des über ein
ARRAY zur Verfügung stehenden Adressbereichs beträgt 4096 Byte (Ein- und
Ausgänge in Summe).
Abb.6-4:
VCP_PBS16_A4096
Typ
BOOL
BOOL
ARRAY [0..15] OF
BYTE
ARRAY [0..15] OF
BYTE
ARRAY [0..4095]
OF BYTE
BOOL
BOOL
USINT

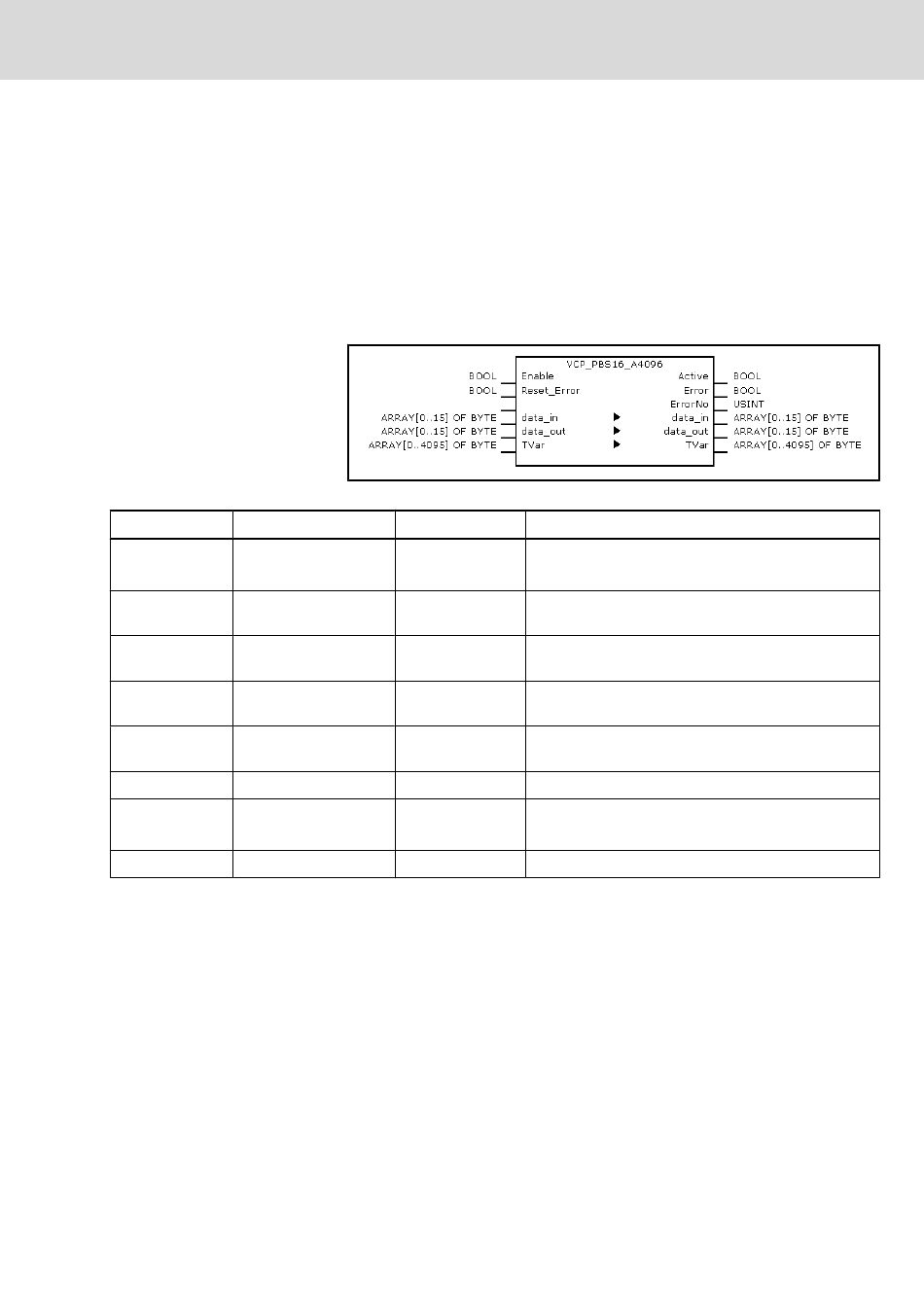

Abb.6-5:
Schnittstelle von VCP_PBS16_A4096
Bei der Konfiguration mit dem Rexroth VI-Composer beziehen sich die Adres‐
sen der Variablenliste auf das jeweilige Byte im Array "TVar", das im SPS-
Programm zum Datenaustausch benutzt wird.
Sobald ein Fehler auftritt, wird die Kommunikation unterbrochen und die An‐
zeige des Kleinbedienterminals zeigt COMMUNICATION ERROR, ERROR
CODE 110.
Die Fehlerart (ErrorNo) zeigt an, ob es sich um einen Adressberechnungsfehler
(CalculationError) handelt, oder ob eine zu große Datenbreite für Data_in oder
Data_out gewählt wurde (InputRangeError).
Dieser Funktionsbaustein (FB) aktiviert das Profibus DP-Protokoll für die Klein‐
bedienterminals VCPxx. Zudem wird das E/A-Abbild der physikalischen Ad‐
ressen zwischen SPS und Bedienterminal übertragen.
Electric Drives
| Bosch Rexroth AG
and Controls
Kommentar
TRUE: FB wird bearbeitet
FALSE: FB wird nicht bearbeitet
TRUE: Rücksetzen von "Error" (auf FALSE) und "Error‐
No" wird auf 0 gesetzt
Daten zur Ankopplung der physikalischen Eingänge des
Kleinbedienterminals
Daten zur Ankopplung der physikalischen Ausgänge des
Kleinbedienterminals
Array, das zum Lesen vom und zum Schreiben auf das
Kleinbedienterminal verwendet wird.
TRUE, solange "Enable" ebenfalls TRUE ist
TRUE, sobald ein Fehler auftritt.
Lässt sich mit "Reset-Error" zurück setzen.
Fehlerart:2: InputRangeError4: Calculation Error
