Bedien- und Programmieranleitung | Rexroth IndraLogic L40
04VRS
Schnittstellenbeschreibung
Name
VAR_INPUT
Execute
VAR_OUTPUT Done
Active
Position
DevCnt
Error
ErrorID
ErrorIdent
Signal-Zeit-Diagramm
Abb.6-105:
IL_InlineDiagMasterBus
Typ
Beschreibung
BOOL
Aktivierung des Dienstes
BOOL
Fertigmeldung (erfolgreich)
BOOL
Aktivitätsanzeige
Position, an der der Busfehler auftrat
DWORD
0: Kein Fehler
1...n: Nr. des Moduls
DWORD
Anzahl der vorhandenen Module
BOOL
Fertigmeldung (nicht erfolgreich)
ERROR_CODE
Siehe
ERROR_STRUCT
Fehlerstruktur aus ErrorTable PB_DP_TABLE

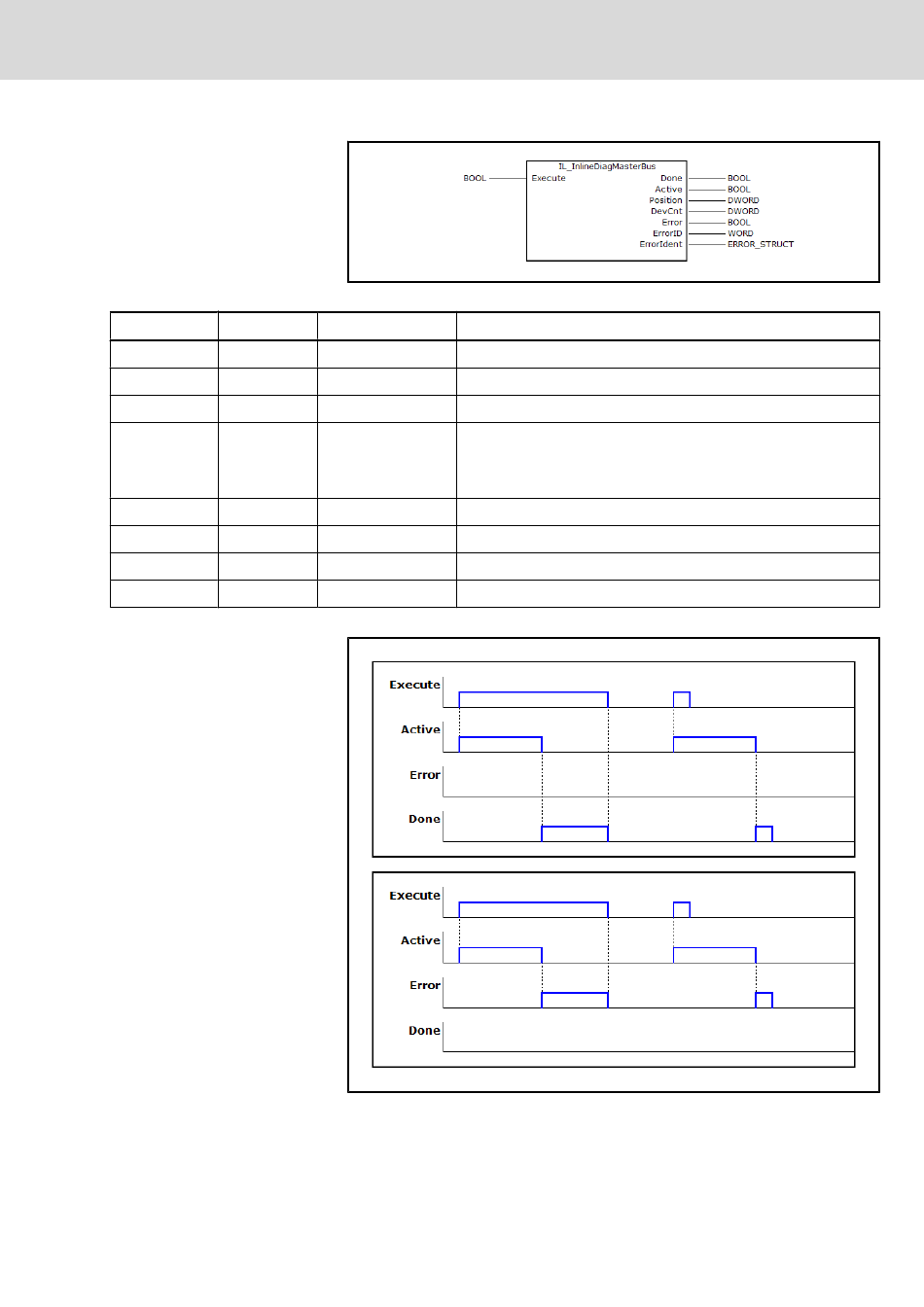

Abb.6-106:
Schnittstelle IL_InlineDiagMasterBus
Abb.6-107:
Signal-Zeit-Diagramm IL_InlineDiagMasterBus
Electric Drives
and Controls
Kap. "ErrorID" auf Seite 174
| Bosch Rexroth AG
137/213
Bibliotheken
