IL_DPDevInfoGet

Kurzbeschreibung
Schnittstellenbeschreibung
Name
VAR_INPUT Enable
Master
VAR_OUTPUT Done
Active
Error
ErrorID
ErrorIdent
DevInfo
Typ Beschreibung
ERROR_STRUCT Fehlerstruktur aus ErrorTable PB_DP_TABLE
UDINT Baudrate in 1/s

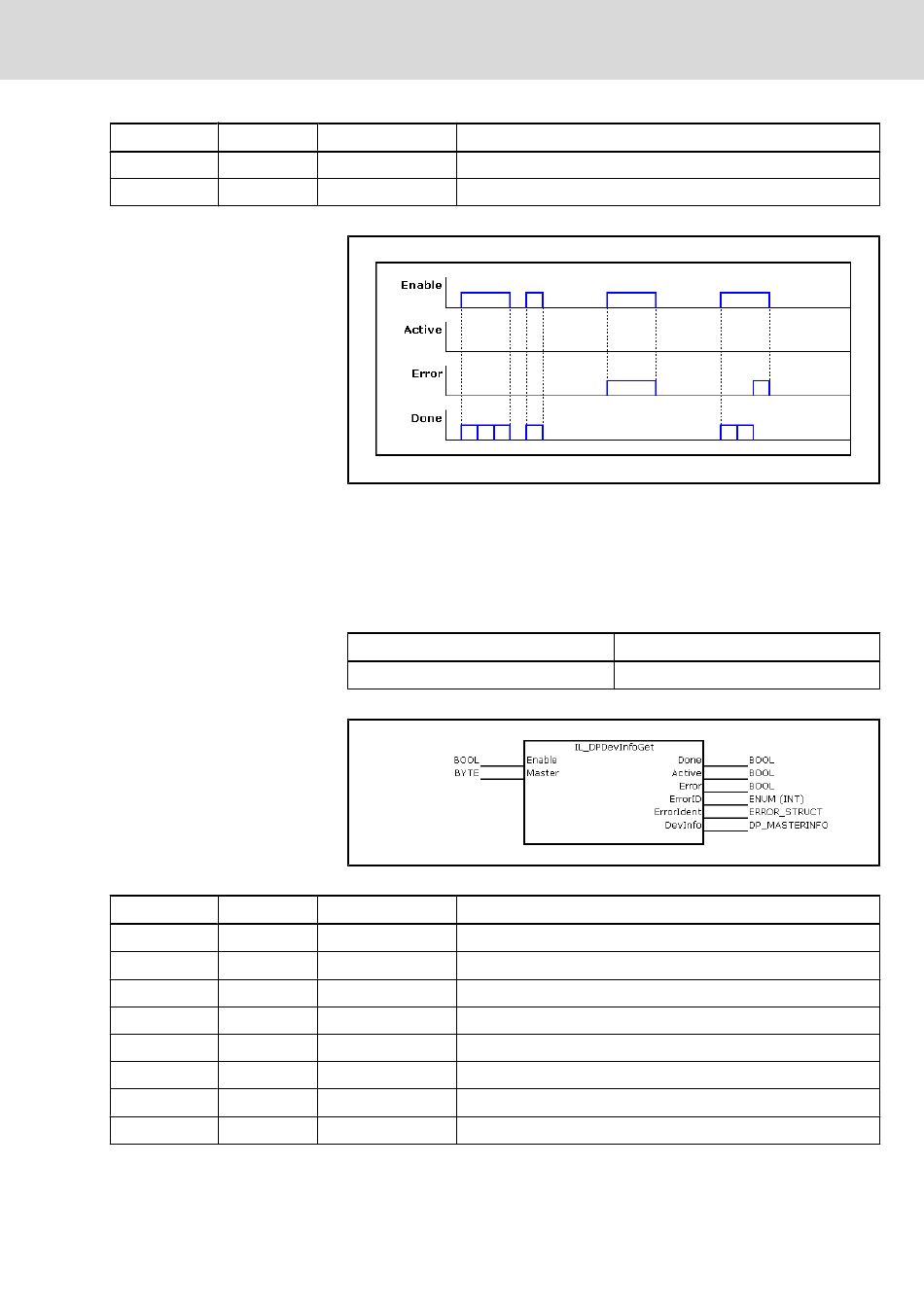

Abb.6-200: Schnittstelle IL_DPBaudrateGet
Abb.6-201: Signal-Zeit-Diagramm IL_DPBaudrateGet
Ermittlung des Betriebszustandes des adressierten PB-Masters. Die "BmSta‐
te" und "BmError" sind mit 1.3.2 und 1.3.3 zu kodieren.
Der Funktionsbaustein "IL_DPDevInfoGet" ermittelt eine Information über den
Betriebszustand des betreffenden PB-Devices.
Bibliothek
RIL_ProfibusDP.lib
Abb.6-202: Bibliothekszuordnung IL_DPDevInfoGet
Abb.6-203: Aufbau IL_DPDevInfoGet
Typ Beschreibung
BOOL Funktionsfreigabe
BYTE MasterID (siehe oben)
BOOL Fertigmeldung (erfolgreich)
BOOL Aktivitätsanzeige
BOOL Fertigmeldung (nicht erfolgreich)
ERROR_CODE Siehe
ERROR_STRUCT Fehlerstruktur aus ErrorTable PB_DP_TABLE
DP_MASTERINFO DP_MASTERINFO
Abb.6-204: Schnittstelle IL_DPDevInfoGet
