32/213
Bosch Rexroth AG | Electric Drives
Projektieren und Programmieren
Register "E/A-Einstellungen"
Rexroth IndraLogic L40 04VRS | Bedien- und Programmieranlei‐
and Controls
①
Symbolische Adresse
②
Absolute Adresse
③
Resultierender Eintrag im Projektexplorer

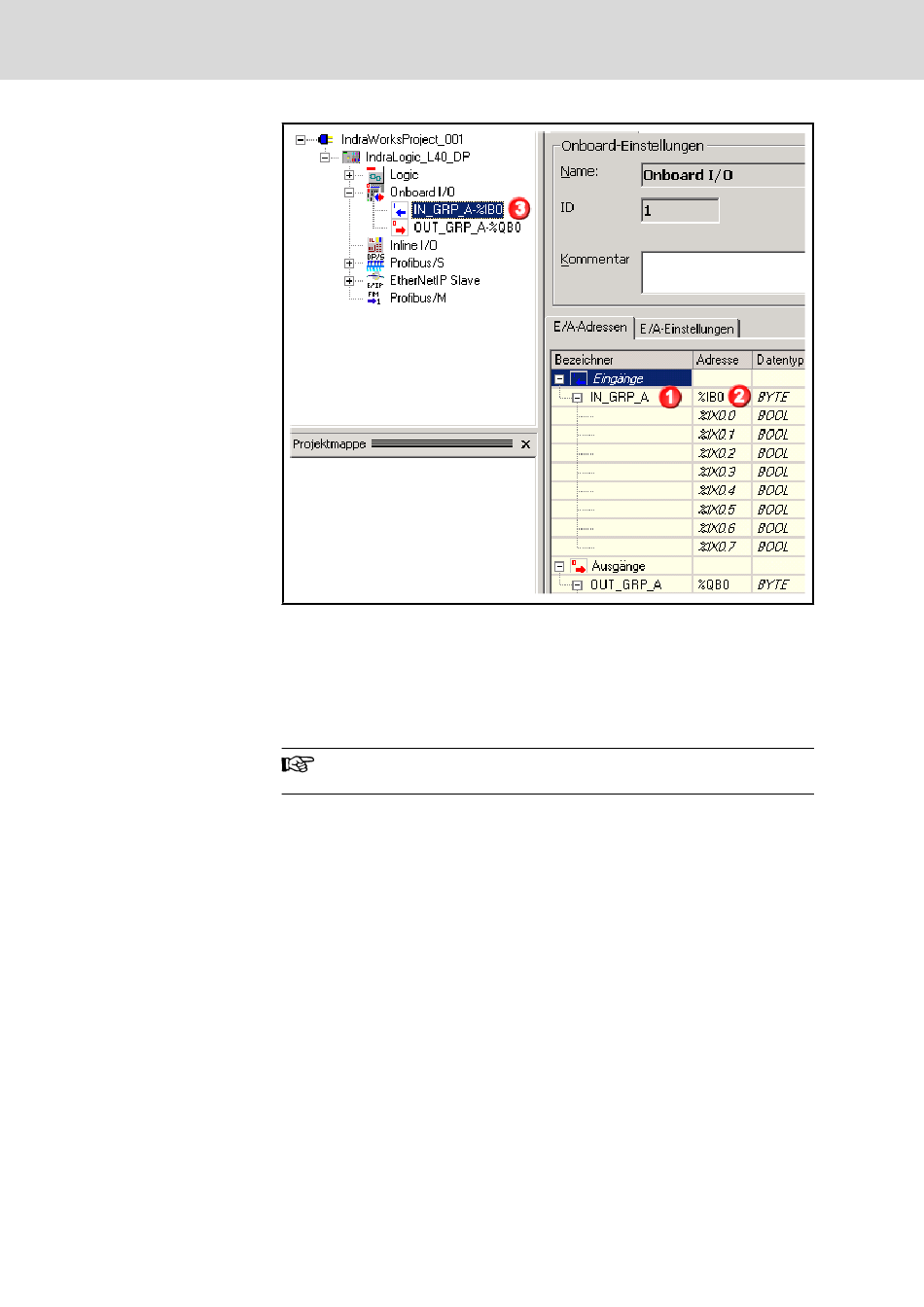

Abb.4-18:
Symbolische und absolute Adressen von E/A-Objekten
Adresse: E/A-Adresse. Geben Sie die gewünschte E/A-Adresse als Byte-Ad‐
resse ein (z. B. %IB10). Kursiv dargestellte Einträge dienen nur zur Anzeige
und lassen sich nicht editieren.
Eine automatische Neu-Adressierung ist im Register "E/A-Einstel‐
lungen" möglich.
Datentyp: Byte-Adressen sind mit "BYTE", Bit-Adressen mit "BOOL" gekenn‐
zeichnet.
Kommentar: Geben Sie hier einen beliebigen Kommentar zu einer Adresse ein.
Zustand: Physikalischer Zustand des Ein-/Ausgangs. Der Zustand wird nur im
Diagnosemodus bei Kommunikation zwischen IndraWorks und IndraLogic L40
DP angezeigt.
Starten Sie hier die automatische Vergabe von E/A-Adressen.
Ab Eingang/Ab Ausgang: Aktuelle bzw. gewünschte Startadressen der Aus-
und Eingänge.
"Übernehmen": Nummeriert alle Ein- und Ausgänge der Onboard I/O in auf‐
steigender Reihenfolge ab den angezeigten Startadressen (siehe "Ab Eingang/
Ab Ausgang ") automatisch neu. Beachten Sie, dass eventuell vorhandene
Adresslücken bei diesem Vorgang geschlossen werden!
Führt die automatische Nummerierung zu Kollisionen mit bereits vergebenen
Adressbereichen, zeigt IndraWorks die Kollisionsursache an und ermittelt au‐
tomatisch den nächsten freien Adressbereich.
tung
