Bedien- und Programmieranleitung | Rexroth IndraLogic L40
04VRS
Name
DiagGlobalActiv
DiagGlobalTotal
DiagBusActiv
DiagBusTotal
DiagFatalActiv
DiagFatalTotal
DiagModulActiv
DiagModulTotal
DiagConfigActiv
DiagConfigTotal
Error
ErrorID
ErrorIdent
Signal-Zeit-Diagramm

IL_InlineDiagModulImage

Kurzbeschreibung
Typ Beschreibung
DWORD Gesamtaktive Diagnoseanzahl
Gesamte Diagnose Anzahl seit dem Laden des SPS-Pro‐
DWORD
gramms
DWORD Aktive Busdiagnose
DWORD Gesamte Busdiagnose seit dem Laden des SPS-Programms
DWORD Aktive Fataldiagnose
DWORD Aktive Fataldiagnose seit dem Laden des SPS-Programms
DWORD Aktive Moduldiagnose
DWORD Gesamte Moduldiagnose seit dem Laden des SPS-Programms
DWORD Aktive Konfigurationsdiagnose
Gesamte Konfigurationsdiagnose seit dem Laden des SPS-
DWORD
Programms
BOOL Fertigmeldung (nicht erfolgreich)
ERROR_CODE Siehe
ERROR_STRUCT Fehlerstruktur aus ErrorTable PB_DP_TABLE

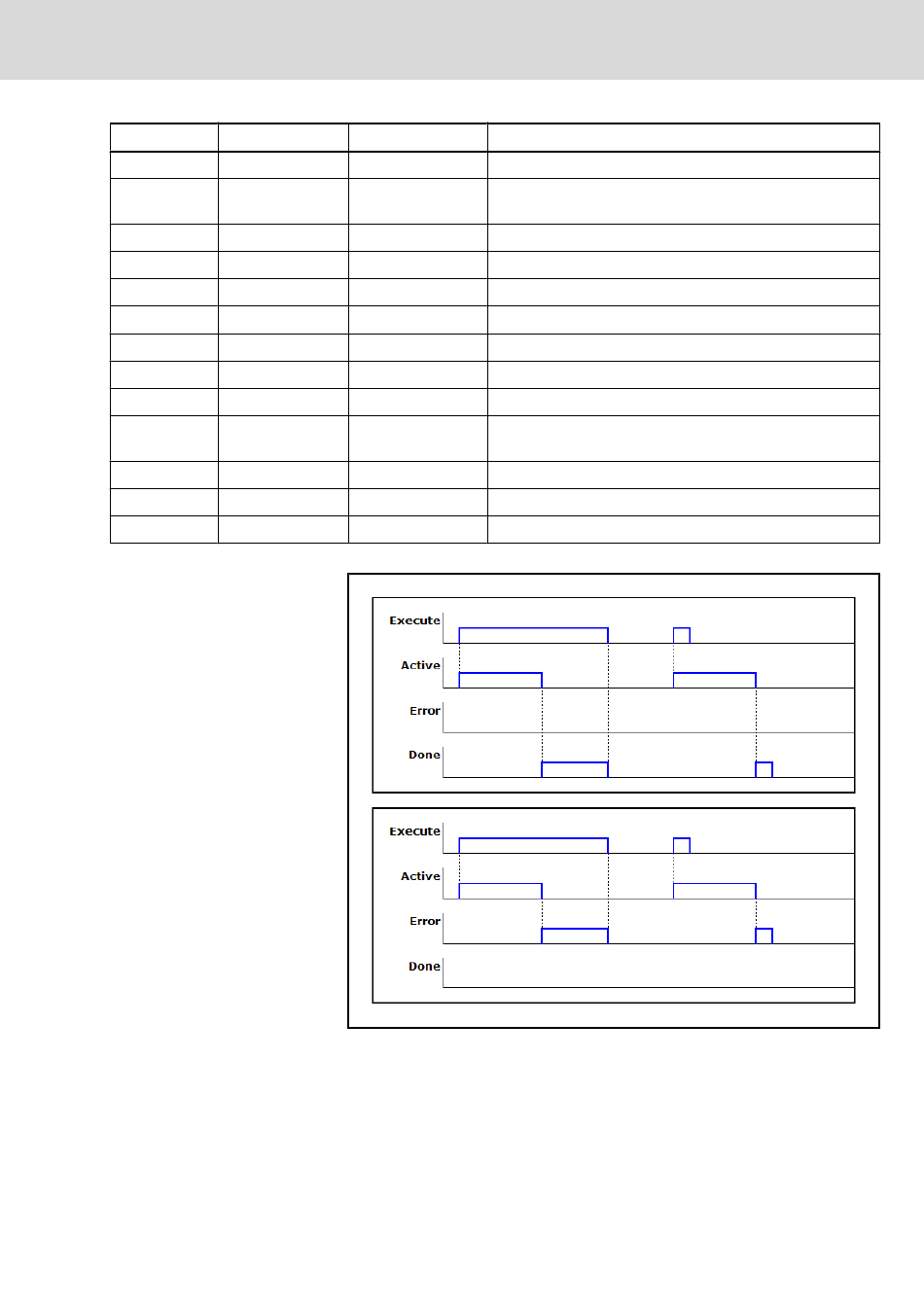

Abb.6-82: Schnittstelle IL_InlineDiagGlobalStatus
Abb.6-83: Signal-Zeit-Diagramm IL_InlineDiagGlobalStatus
Mit dem Funktionsbaustein "IL_InlineDiagModulImage" wird ermittelt, ob ein
Modul im Inline System eine Diagnose meldet. In der zurückgelieferten Bitleiste
ist jedes Bit positionsmässig einem Modul im System zugeordnet und gibt an,
ob dieses Modul Diagnose meldet.
Electric Drives | Bosch Rexroth AG
and Controls
Kap. "ErrorID" auf Seite 174
129/213
Bibliotheken
