"Onboard-Einstellungen"
Register "E/A-Adressen"

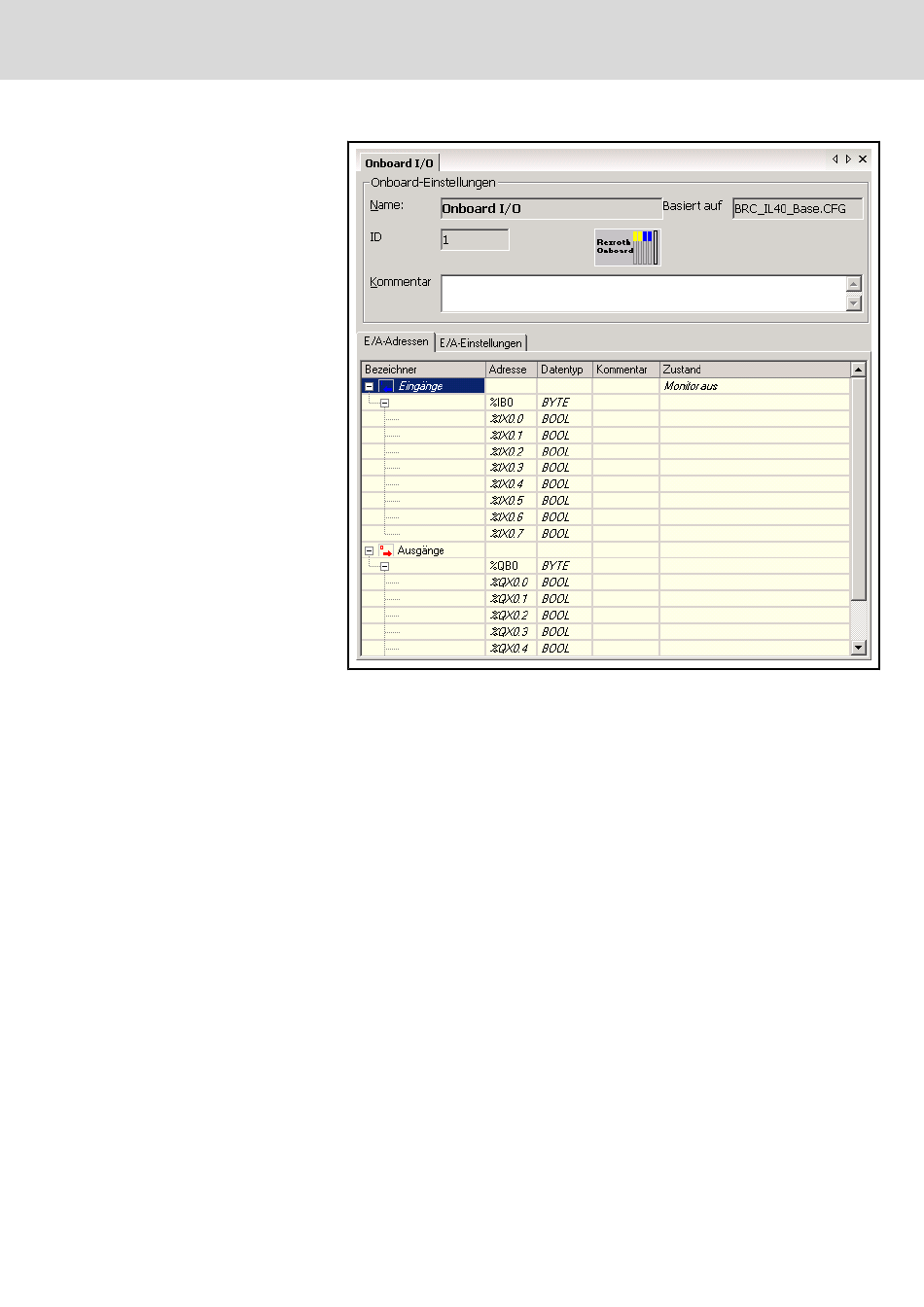

Abb.4-17: Fenster "Onboard I/O"
Name: Interner Name, der durch das installierte Zielsystem festgelegt wurde.
Basiert auf: Name der zugrunde liegenden Gerätebeschreibungsdatei. Die Da‐
tei ist fester Bestandteil des installierten Zielsystems.
ID: Interne Kennung, die durch das installierte Zielsystem festgelegt wurde.
Kommentar: Geben Sie hier einen beliebigen Kommentar zur ausführlichen
Beschreibung des Onboard-E/A ein.
Ordnen Sie hier die E/A-Bereiche des Onboard-E/As den physikalischen Ad‐
ressen der Steuerung (E/A-Adressen der SPS) zu.
Bezeichner: Diese Spalte zeigt die beiden Eingabe- (Input) und Ausgabe-Mo‐
dule (Output). Mit dem Plus- bzw. Minus-Symbol lässt sich zwischen Byte- und
Bit-Darstellung umschalten.
Für jede absolute Adresse ist auch die Zuweisung einer symbolischen Adresse
möglich (Doppelklick auf das jeweilige Feld). Nach der Eingabe wird die sym‐
bolische Adresse im SPS-Projekt automatisch als globale Variable angelegt.
Die symbolische Adresse eines Knotens erscheint auch im Projektexplorer:
