Bedien- und Programmieranleitung | Rexroth IndraLogic L40
04VRS
"Ethernet/IP-Slave-Einstellungen"
Register "E/A-Einstellungen"
Koppelbereich parametrieren

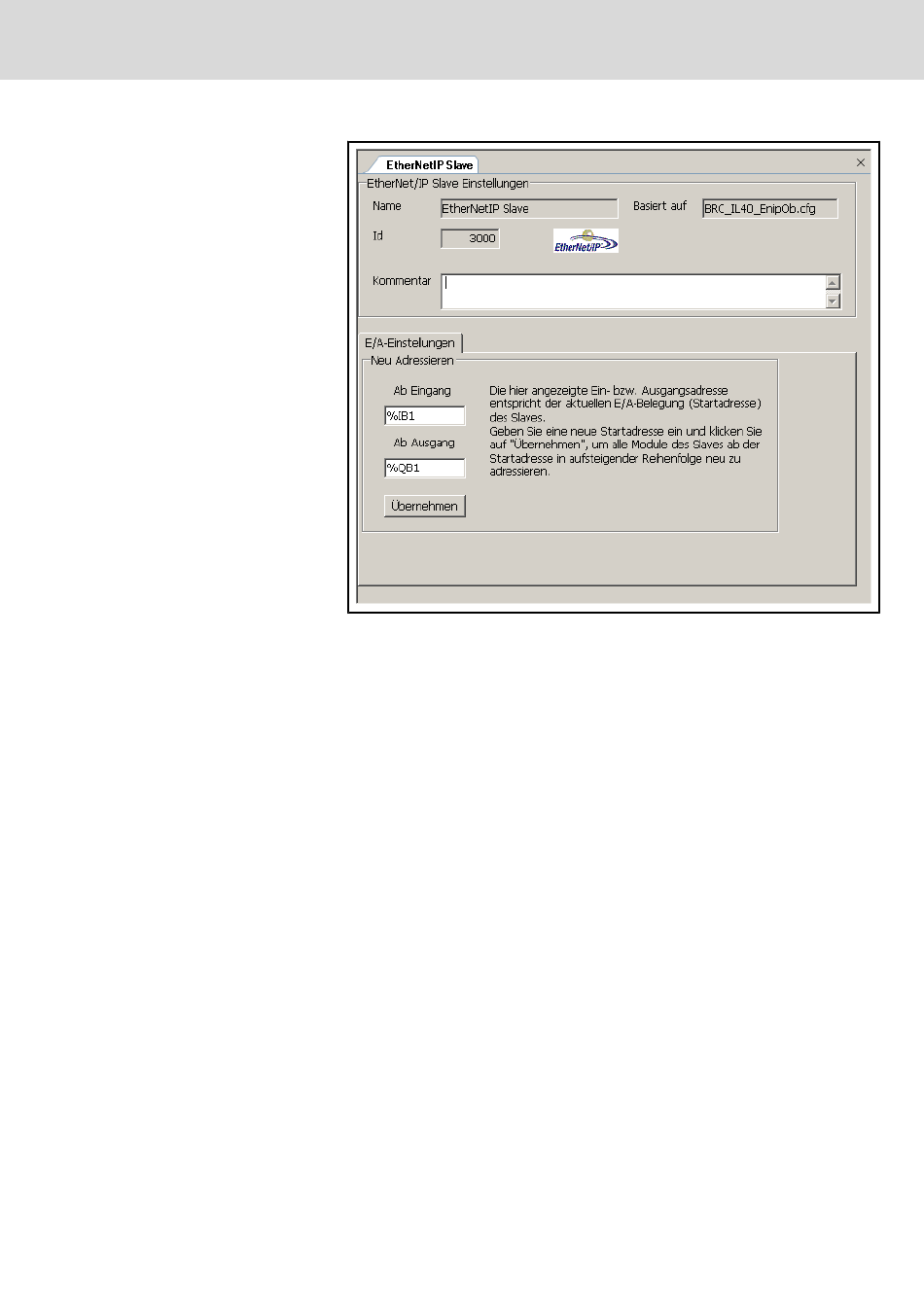

Abb.4-43:
Fenster "Ethernet/IP-Slave"
Name: Interner Gerätename des Slaves
Basiert auf: Name der zugrunde liegenden Gerätebeschreibungsdatei. Die Da‐
tei ist fester Bestandteil des installierten Zielsystems.
ID: Interne Kennung, festgelegt durch das installierte Zielsystem.
Kommentar: Geben Sie hier einen beliebigen Kommentar zur ausführlichen
Beschreibung des Slaves ein.
Starten Sie hier die automatische Vergabe von E/A-Adressen.
Ab Eingang/Ab Ausgang: Gewünschte Startadressen für die automatische
Nummerierung des E/A-Koppelbereichs.
"Übernehmen": Nummeriert alle Ein- und Ausgänge des E/A-Koppelbereichs
in aufsteigender Reihenfolge ab den angegebenen Startadressen (siehe "Ab
Eingang/Ab Ausgang") automatisch neu. Beachten Sie, dass eventuell vor‐
handene Adresslücken bei diesem Vorgang geschlossen werden!
Führt die automatische Nummerierung zu Kollisionen mit bereits vergebenen
Adressbereichen, zeigt IndraWorks die Kollisionsursache an und ermittelt au‐
tomatisch den nächsten freien Adressbereich.
Für den Datenaustausch zwischen der IndraLogic L40 DP als Ethernet/IP-Sla‐
ve und der übergeordneten Steuerung ist ein Koppelbereich vorgesehen. Beim
Koppelbereich handelt es sich um einen reservierten E/A-Bereich der
IndraLogic L40 DP, über den z. B. Status- und Diagnosedaten ausgetauscht
werden können.
Die Datenbreite des Koppelbereichs ist auf 8 Byte Input und 8 Byte Output plus
4 Byte Run Header voreingestellt. Die Datenbreite lässt sich unabhängig für
den Ein- und Ausgangsbereich in 8-Byte-Schritten zwischen 0 und 128 Byte
einstellen. Verwenden Sie dazu die Funktion "Modul ersetzen" im Kontextmenü
Electric Drives
| Bosch Rexroth AG
and Controls
Projektieren und Programmieren
53/213
