Bedien- und Programmieranleitung | Rexroth IndraLogic L40
04VRS
Register "E/A-Verbindungskonfigu‐
mit Eingängen, Modul mit Ausgängen) werden nur relevante Eingabefelder an‐
gezeigt. Parametrieren Sie beispielsweise ein Modul, das nur Eingänge besitzt,
fehlt das Eingabefeld "Ab Ausgang".
"Übernehmen": Nummeriert alle Ein- und Ausgänge des Moduls in aufsteigen‐
der Reihenfolge ab den angezeigten Startadressen (siehe "Ab Eingang/Ab
Ausgang") automatisch neu. Beachten Sie, dass eventuell vorhandene Ad‐
resslücken bei diesem Vorgang geschlossen werden!
Führt die automatische Nummerierung zu Kollisionen mit bereits vergebenen
Adressbereichen, zeigt IndraWorks die Kollisionsursache an und ermittelt au‐
tomatisch den nächsten freien Adressbereich.
Definieren Sie hier die E/A-Feldgröße. Je nach E/A-Verbindungstyp lassen sich
ration"
weitere Daten editieren, siehe
ration" für E/A-Verbindungstyp "Poll"" auf Seite 69
A-Verbindungskonfiguration" für E/A-Verbindungstyp "Bit Strobe"" auf Seite
70.
Die Länge der E/A-Belegung muss passend zur tatsächlichen Modulbestü‐
ckung eingetragen werden. Klicken Sie in der "E/A-Belegung" auf das Feld
"Länge", um die Einstellung zu ändern. Falls mehrere Verbindungen pro Da‐
tenrichtung angezeigt werden, können Sie maximal eine Verbindung auswäh‐
len.
Der Tooltip zeigt in der Spalte "Länge" die möglichen Werte an.
Dazu muss der Mauszeiger auf dem Feld "Länge" zum Stillstand
kommen.

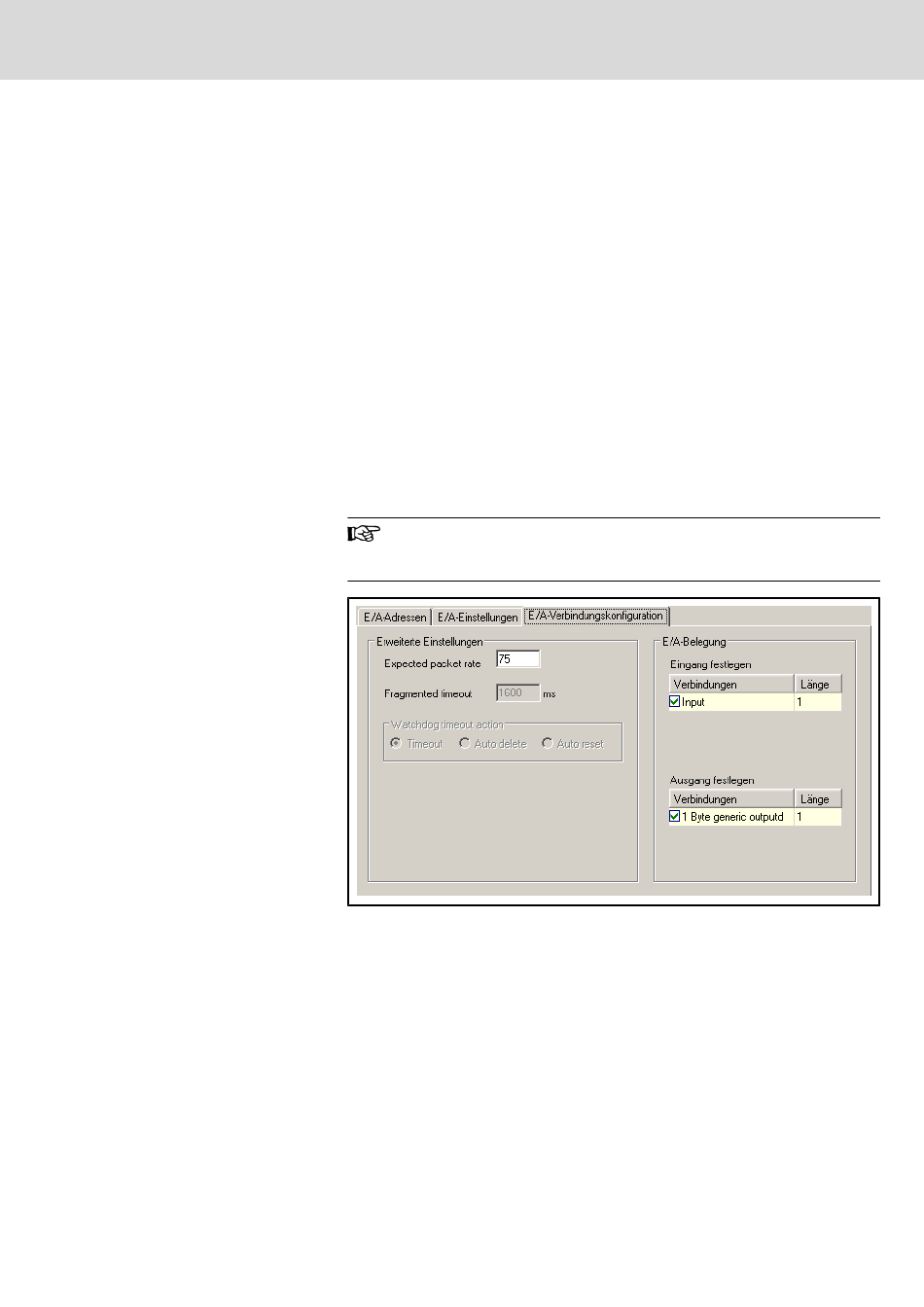

Abb.4-64:
Register "E/A-Verbindungskonfiguration" für E/A-Verbindungstyp "Poll"
Electric Drives
| Bosch Rexroth AG
and Controls
Projektieren und Programmieren
Abb. 4-64 "Register "E/A-Verbindungskonfigu‐
bis
Abb. 4-67 "Register "E/
69/213
