Bedien- und Programmieranleitung | Rexroth IndraLogic L40
04VRS
4.6.5
Module in Profibus DP-Slave einfügen
Module lassen sich nur bei modular aufgebauten Profibus DP-Sla‐
ves einfügen, siehe
" auf Seite
40.
Die zum jeweiligen Profibus DP-Slave passenden Module befinden sich in der
Bibliothek Peripherie ▶ ProfibusDP, unterhalb des jeweiligen Profibus-DP-Sla‐
ves. Ziehen Sie aus der Bibliothek die benötigten Module in das Slave-Objekt.
Neue Module lassen sich im Projektexplorer auch zwischen bereits vorhandene
Module einfügen.
Alternativ können Sie auch die Funktion "Modul hinzufügen" im Kontextmenü
des Slave-Objekts verwenden, siehe
45. Hierbei wird das neue Modul als letztes Modul unter dem Slave eingefügt.

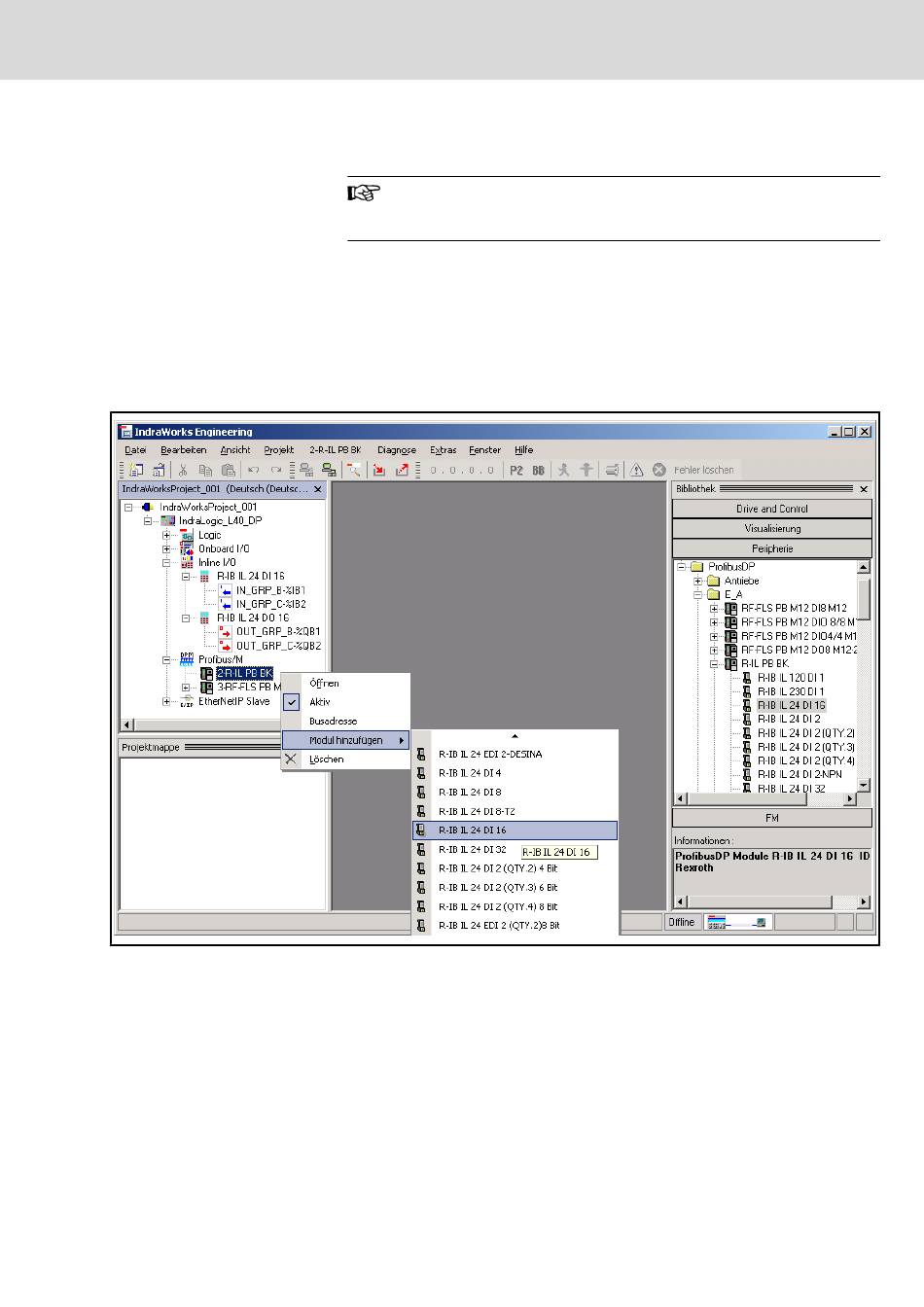

Abb.4-33:
Modul einfügen
Electric Drives
| Bosch Rexroth AG
and Controls
Projektieren und Programmieren
Kap. 4.6.4 "Profibus-DP-Slaves konfigurieren
Abb. 4-33 "Modul einfügen" auf Seite
45/213
