164/213
Bosch Rexroth AG | Electric Drives
Bibliotheken
Signal-Zeit-Diagramm
Funktionsbeschreibung
6.11.8
IL_DPV1Write
Kurzberschreibung
Schnittstellenbeschreibung
Rexroth IndraLogic L40 04VRS | Bedien- und Programmieranlei‐
and Controls

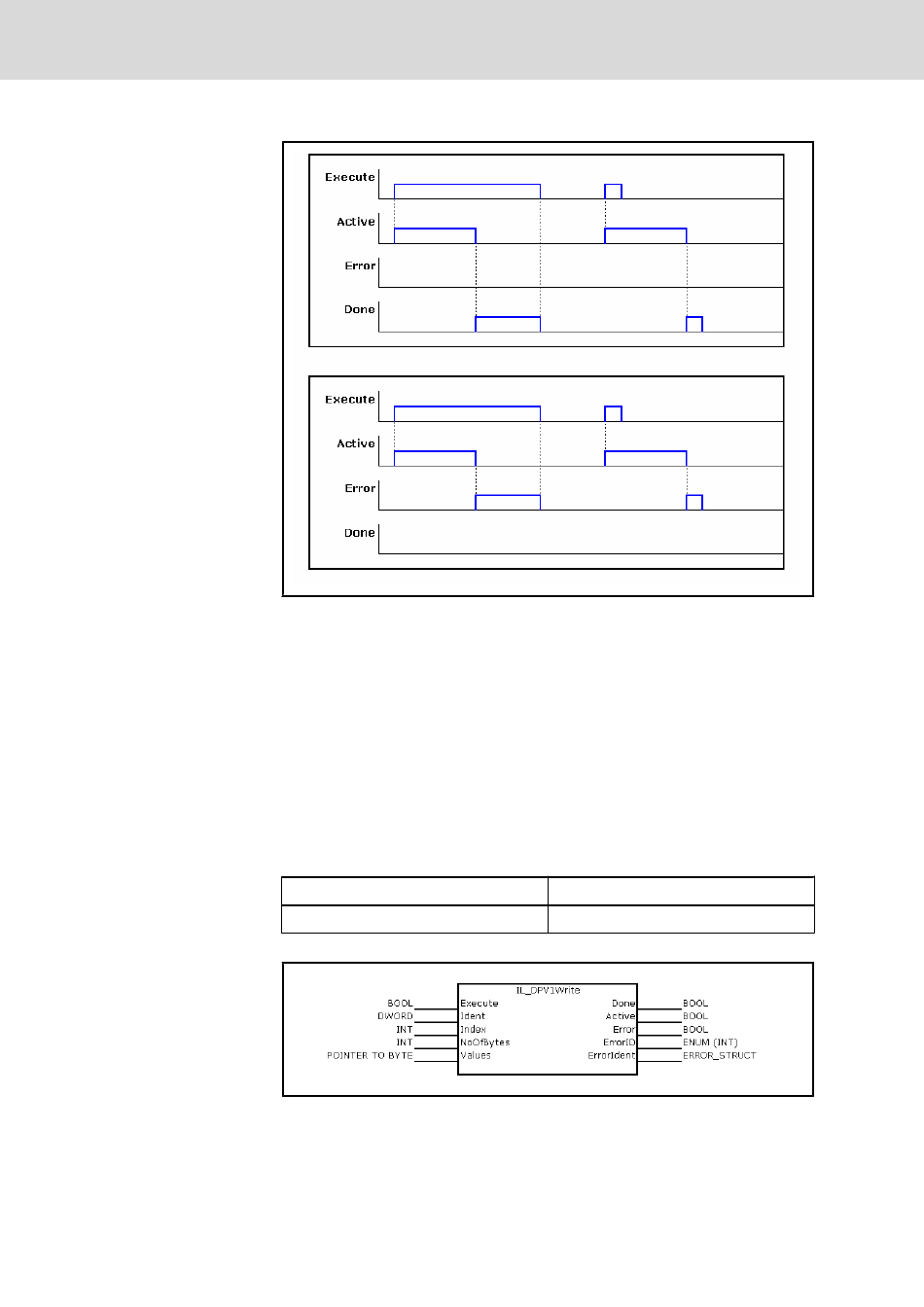

Abb.6-180:
Signal-Zeit-Diagramm IL_DPV1Read
Der Master (Klasse 1) greift mit diesem Zugriff auf einen DP-V1 Slave zu. Er
liest den durch Slaveadresse, Slot und Index adressierten Datensatz des Sla‐
ves. Die Adressierung mit Slot und Index sowie die Interpretation der Daten ist
Slave-spezifisch und der jeweiligen Dokumentation des Slaves zu entnehmen.
Die Ausführungszeit der Funktion ist unter anderem von der Busbelastung und
der eingestellten Baudrate abhängig.
Diese Funktion ist nur für Slaves möglich die am DP-Buszyklus teilnehmen.
Mit dem Funktionsbaustein "IL_DPV1Write" wird ein schreibender DPV1 Zugriff
durchgeführt. Der Datenaustausch auf dem Profibus DP findet azyklisch statt.
Die zu schreibenden Prozessdaten werden über eine Zeiger-Adressierung
(POINTER) übergeben.
Bibliothek
RIL_ProfibusDP.lib
Abb.6-181:
Bibliothekszuordnung IL_DPV1Write
Abb.6-182:
Aufbau IL_DPV1Write
Bereich
RIL DPV1-Services
tung
