Bedien- und Programmieranleitung | Rexroth IndraLogic L40
04VRS
Name
VAR_INPUT
Execute
Ident
Index
NoOfBytes
Values
VAR_OUTPUT Done
Active
Error
ErrorID
ErrorIdent
Signal-Zeit-Diagramm
Funktionsbeschreibung
Typ
Beschreibung
Funktionsaktivierung; ein aktivierter Funktionsbaustein kann nicht
BOOL
unterbrochen werden.
DWORD
Ident-Handle (siehe Funktion IL_DPIdent)
INT
Index der Prozessdaten (Feldnummer)
Maximale Länge der zu lesenden Daten; Anzahl der verfügbaren
INT
Bytes auf dem Pointer "Values"
POINTER TO BYTE Zeiger auf Datenpuffer für die Daten
BOOL
Fertigmeldung (erfolgreich)
BOOL
Aktivitätsanzeige
BOOL
Fertigmeldung (nicht erfolgreich)
ERROR_CODE
Siehe
ERROR_STRUCT
Fehlerstruktur aus ErrorTable PB_DP_TABLE

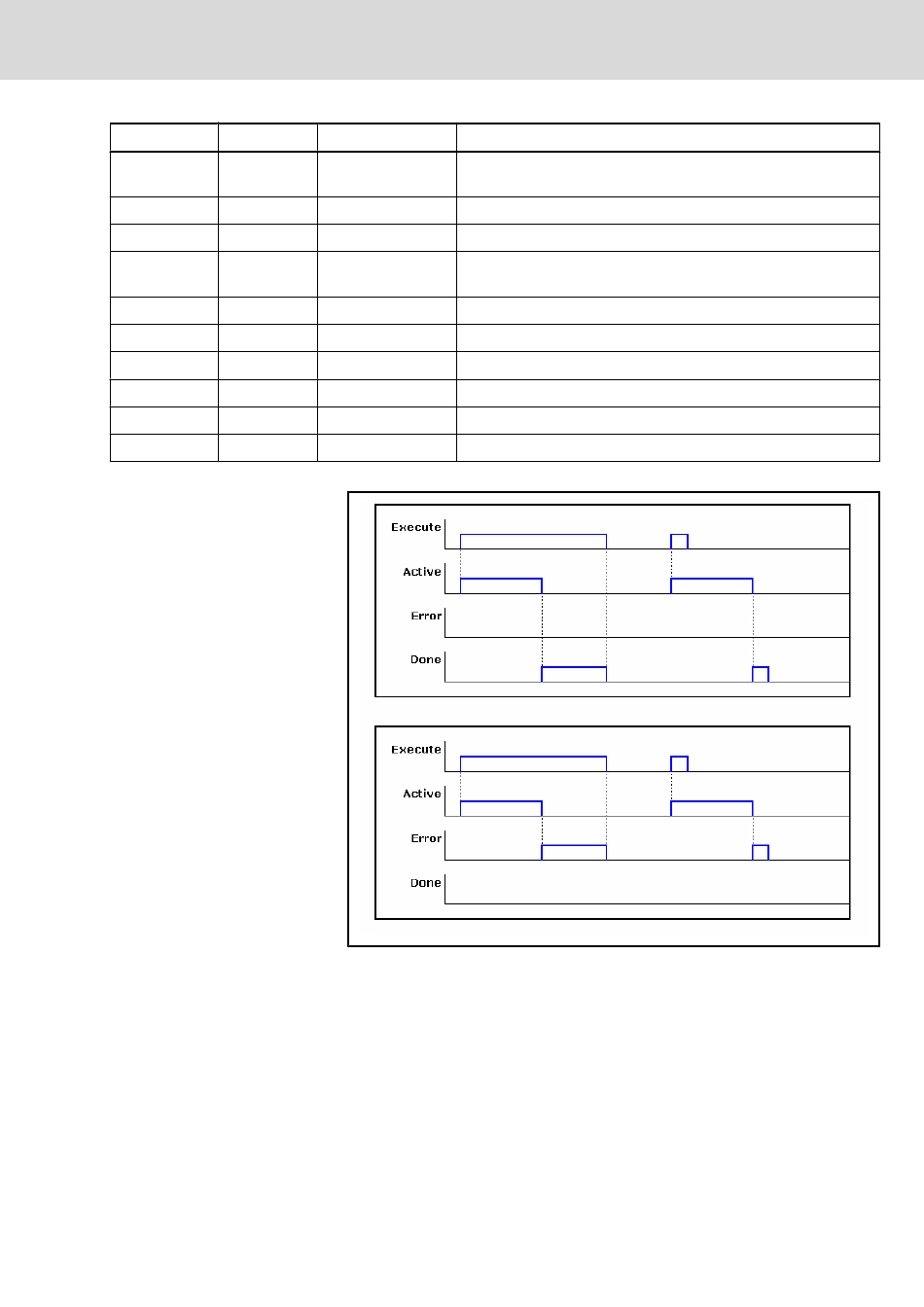

Abb.6-183:
Schnittstellensignale: IL_DPV1Write
Abb.6-184:
Signal-Zeit-Diagramm IL_DPV1Write
Der Master (Klasse 1) greift mit diesem Zugriff auf einen DP-V1-Slave zu. Er
liest den durch Slave-Adresse, Slot und Index adressierten Datensatz des Sla‐
ves. Die Adressierung mit Slot und Index sowie die Interpretation der Daten ist
Slave-spezifisch und der jeweiligen Dokumentation des Slaves zu entnehmen.
Die Ausführungszeit der Funktion ist unter anderem von der Busbelastung und
der eingestellten Baudrate abhängig.
Diese Funktion ist nur für Slaves möglich die am DP-Buszyklus teilnehmen.
Electric Drives
and Controls
Kap. "ErrorID" auf Seite 174
| Bosch Rexroth AG
165/213
Bibliotheken
