Bosch Rexroth AG | Electric Drives
Projektieren und Programmieren
"Slave-Einstellungen"
Rexroth IndraLogic L40 04VRS | Bedien- und Programmieranlei‐
and Controls

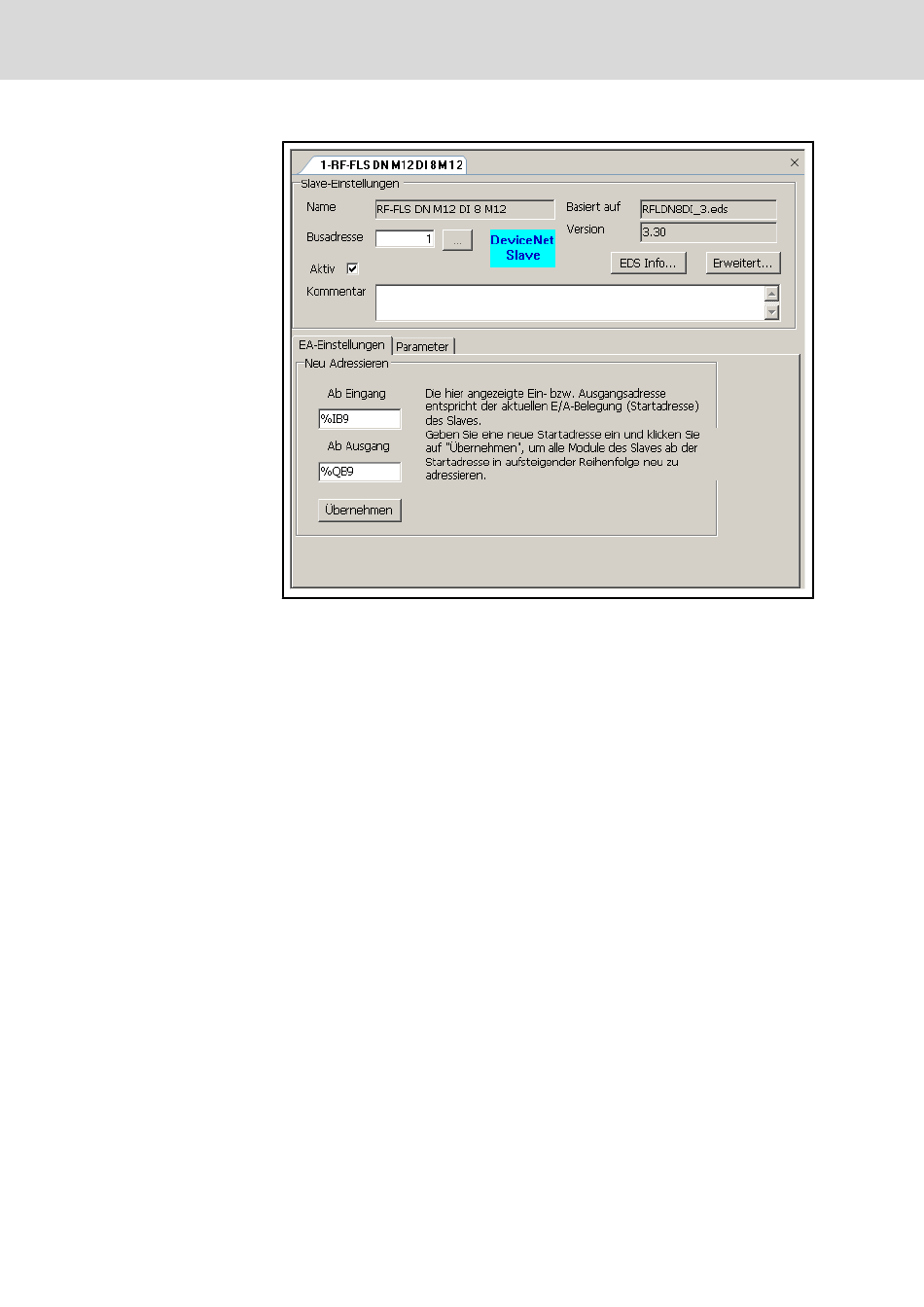

Abb.4-54:
Fenster eines DeviceNet-Slaves (Beispiel)
Name: Gerätename laut EDS-Datei. Die EDS-Datei enthält die Einstellmög‐
lichkeiten des Slaves und wird vom Gerätehersteller zur Verfügung gestellt.
Busadresse: Busadresse des Slaves. Hier trägt IndraWorks die nächste freie
Busadresse automatisch ein. Geben Sie ggf. eine andere Adresse ein. Alter‐
nativ können Sie mit der Schaltfläche "..." den Dialog "DeviceNet Busadres‐
sen" öffnen. Hier wird die komplette Adressbelegung aller DeviceNet-
Teilnehmer angezeigt. Mit einem Doppelklick auf ein freies Feld der
Tabellenspalte "Zustand" wird die zugehörige Busadresse für den aktuell aus‐
gewählten Slave übernommen.
Die Busadresse des Slaves erscheint auch im Projektexplorer, siehe
gemeines" auf Seite
61.
Aktiv: Aktivieren Sie die Option, damit der Slave nach dem nächsten Pro‐
gramm-Download (siehe
82) am DeviceNet-Master in Betrieb genommen wird. Deaktivieren Sie diese
Option, wenn der Slave zwar konfiguriert und archiviert, aber nicht am
DeviceNet in Betrieb genommen werden soll.
Die Einstellungen (aktiv/nicht aktiv) lassen sich auch im Projektexplorer erken‐
nen und ändern. Wenn der Mauszeiger auf dem Slave positioniert wird, lässt
sich die Einstellung durch Linksklick umschalten, siehe folgende Abbildung (2).
Kap. 4.12 "Download und Inbetriebnahme" auf Seite
tung
Kap. "All‐
