Projektieren und Programmieren
"Modul Informationen"
Register "E/A-Adressen"
Rexroth IndraLogic L40 04VRS | Bedien- und Programmieranlei‐
and Controls

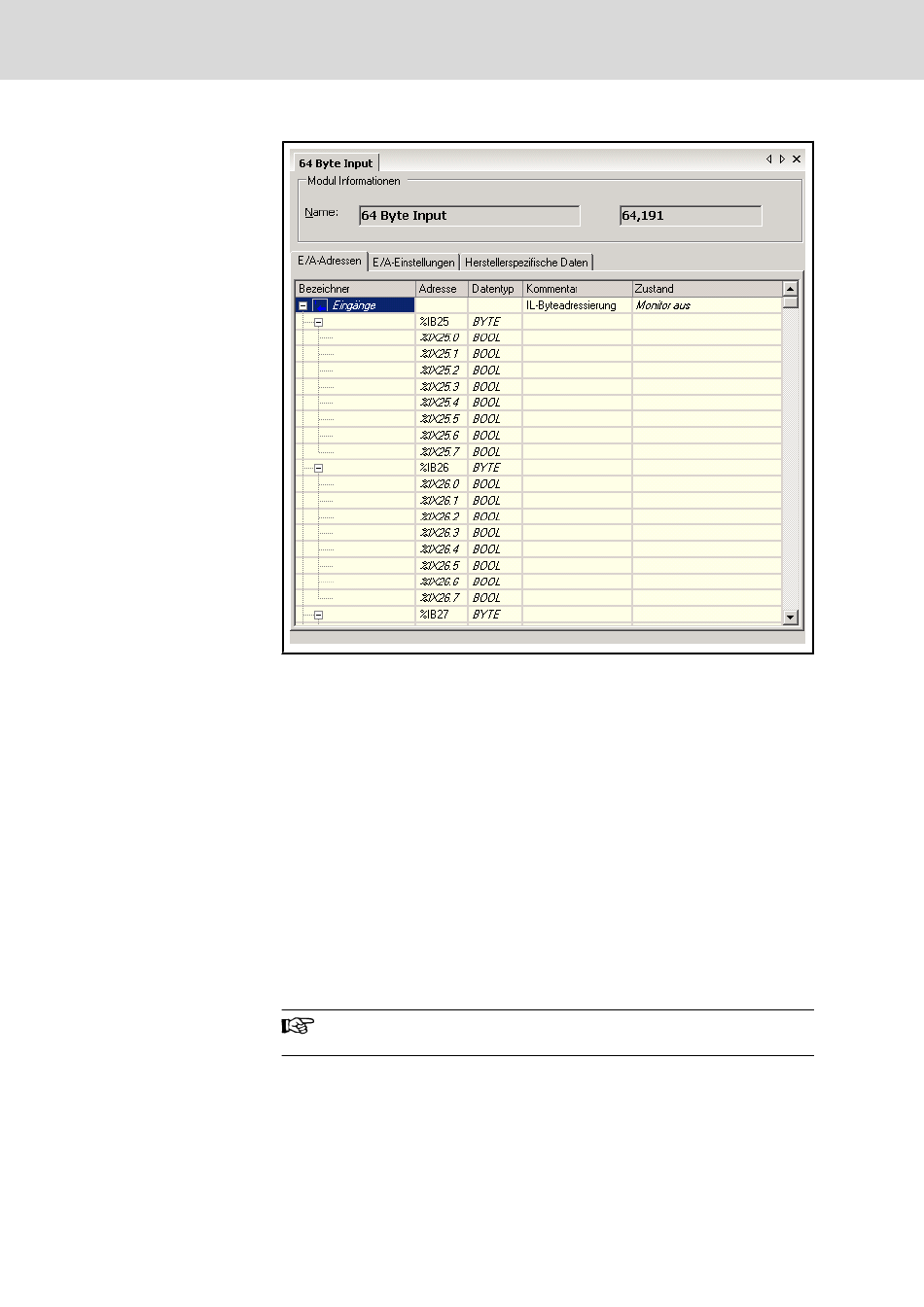

Abb.4-39:
Koppelbereich eines "Profibus/S"-Objekts (Beispiel)
Name: Modulname (Feld links) und die interne Modulkennung (Feld rechts).
Ordnen Sie hier den Koppelbereich den physikalischen Adressen der Steue‐
rung (E/A-Adressen der SPS) zu. Es handelt sich dabei um die lokalen E/A-
Adressen der IndraLogic L40 DP.
Bezeichner: Diese Spalte zeigt die Eingabe- (Input) und Ausgabe-Struktur
(Output). Mit dem Plus- bzw. Minus-Symbol lässt sich zwischen Byte- und Bit-
Darstellung umschalten.
Für jede absolute Adresse ist auch die Zuweisung einer symbolischen Adresse
möglich (Doppelklick auf das jeweilige Feld). Nach der Eingabe wird die sym‐
bolische Adresse im SPS-Projekt automatisch als globale Variable angelegt.
Die symbolische Adresse eines Knotens erscheint auch im Projektexplorer. Ein
Beispiel für Onboard-E/A finden Sie in
Adressen von E/A-Objekten" auf Seite
Adresse: E/A-Adresse. Geben Sie die gewünschte E/A-Adresse als Bytead‐
resse ein (z. B. %IB10). Kursiv dargestellte Einträge dienen nur zur Anzeige
und lassen sich nicht editieren.
Eine automatische Neu-Adressierung ist im Register "E/A-Einstel‐
lungen" möglich.
Datentyp: Byte-Adressen sind mit "BYTE", Bit-Adressen mit "BOOL" gekenn‐
zeichnet.
Kommentar: Geben Sie hier einen beliebigen Kommentar zu einer Adresse ein.
