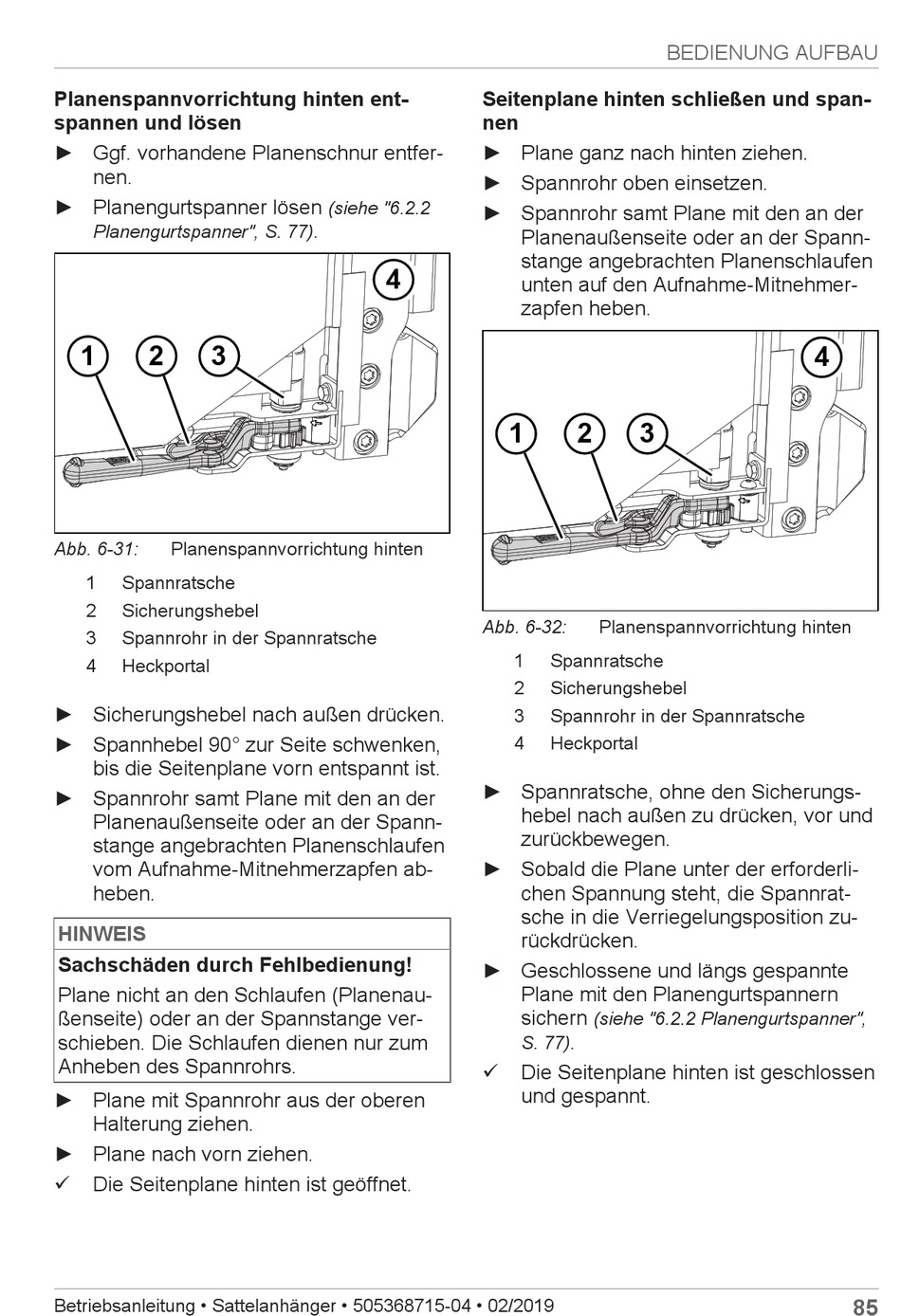

Planenspannvorrichtung hinten ent-
spannen und lösen
► Ggf. vorhandene Planenschnur entfer-
nen.
► Planengurtspanner lösen
Planengurtspanner", S. 77)
1
2
3
Abb. 6-31:
Planenspannvorrichtung hinten
1
Spannratsche
2
Sicherungshebel
3
Spannrohr in der Spannratsche
4
Heckportal
► Sicherungshebel nach außen drücken.
► Spannhebel 90° zur Seite schwenken,
bis die Seitenplane vorn entspannt ist.
► Spannrohr samt Plane mit den an der
Planenaußenseite oder an der Spann-
stange angebrachten Planenschlaufen
vom Aufnahme-Mitnehmerzapfen ab-
heben.
HINWEIS
Sachschäden durch Fehlbedienung!
Plane nicht an den Schlaufen (Planenau-
ßenseite) oder an der Spannstange ver-
schieben. Die Schlaufen dienen nur zum
Anheben des Spannrohrs.
► Plane mit Spannrohr aus der oberen
Halterung ziehen.
► Plane nach vorn ziehen.
ü
Die Seitenplane hinten ist geöffnet.
Betriebsanleitung • Sattelanhänger • 505368715-04 • 02/2019
Seitenplane hinten schließen und span-
nen
► Plane ganz nach hinten ziehen.
► Spannrohr oben einsetzen.
(siehe "6.2.2
► Spannrohr samt Plane mit den an der
.
4
Abb. 6-32:
► Spannratsche, ohne den Sicherungs-
► Sobald die Plane unter der erforderli-
► Geschlossene und längs gespannte
ü
BEDIENUNG AUFBAU
Planenaußenseite oder an der Spann-
stange angebrachten Planenschlaufen
unten auf den Aufnahme-Mitnehmer-
zapfen heben.
1
2
3
Planenspannvorrichtung hinten
1
Spannratsche
2
Sicherungshebel
3
Spannrohr in der Spannratsche
4
Heckportal
hebel nach außen zu drücken, vor und
zurückbewegen.
chen Spannung steht, die Spannrat-
sche in die Verriegelungsposition zu-
rückdrücken.
Plane mit den Planengurtspannern
sichern
(siehe "6.2.2 Planengurtspanner",
.
S. 77)
Die Seitenplane hinten ist geschlossen
und gespannt.
4
85
