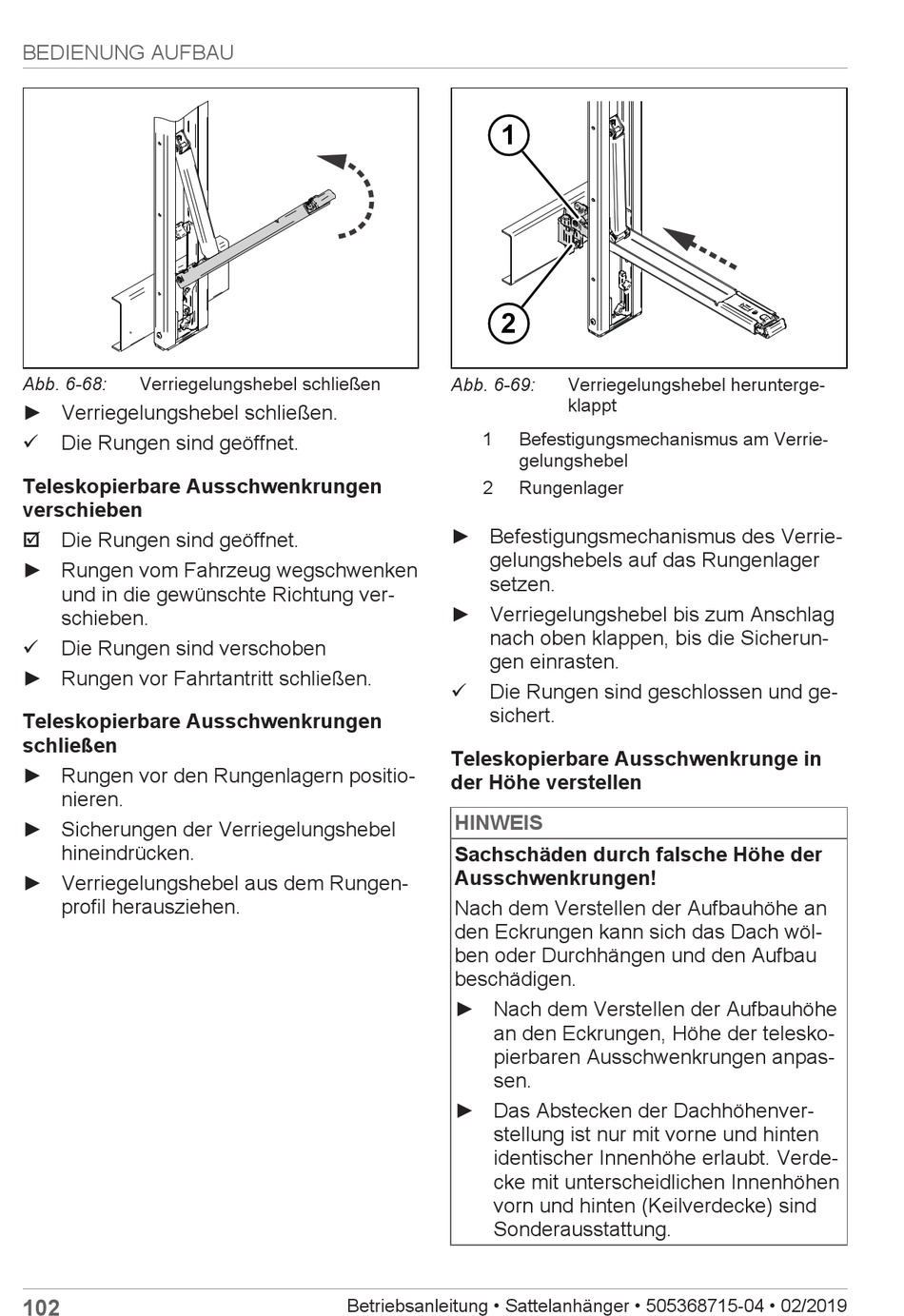

BEDIENUNG AUFBAU
Abb. 6-68:
Verriegelungshebel schließen
► Verriegelungshebel schließen.
ü
Die Rungen sind geöffnet.
Teleskopierbare Ausschwenkrungen
verschieben
þ Die Rungen sind geöffnet.
► Rungen vom Fahrzeug wegschwenken
und in die gewünschte Richtung ver-
schieben.
ü
Die Rungen sind verschoben
► Rungen vor Fahrtantritt schließen.
Teleskopierbare Ausschwenkrungen
schließen
► Rungen vor den Rungenlagern positio-
nieren.
► Sicherungen der Verriegelungshebel
hineindrücken.
► Verriegelungshebel aus dem Rungen-
profil herausziehen.
102
1
2
Abb. 6-69:
1
2
► Befestigungsmechanismus des Verrie-
gelungshebels auf das Rungenlager
setzen.
► Verriegelungshebel bis zum Anschlag
nach oben klappen, bis die Sicherun-
gen einrasten.
ü
Die Rungen sind geschlossen und ge-
sichert.
Teleskopierbare Ausschwenkrunge in
der Höhe verstellen
HINWEIS
Sachschäden durch falsche Höhe der
Ausschwenkrungen!
Nach dem Verstellen der Aufbauhöhe an
den Eckrungen kann sich das Dach wöl-
ben oder Durchhängen und den Aufbau
beschädigen.
► Nach dem Verstellen der Aufbauhöhe
an den Eckrungen, Höhe der telesko-
pierbaren Ausschwenkrungen anpas-
sen.
► Das Abstecken der Dachhöhenver-
stellung ist nur mit vorne und hinten
identischer Innenhöhe erlaubt. Verde-
cke mit unterscheidlichen Innenhöhen
vorn und hinten (Keilverdecke) sind
Sonderausstattung.
Betriebsanleitung • Sattelanhänger • 505368715-04 • 02/2019
Verriegelungshebel herunterge-
klappt
Befestigungsmechanismus am Verrie-
gelungshebel
Rungenlager
